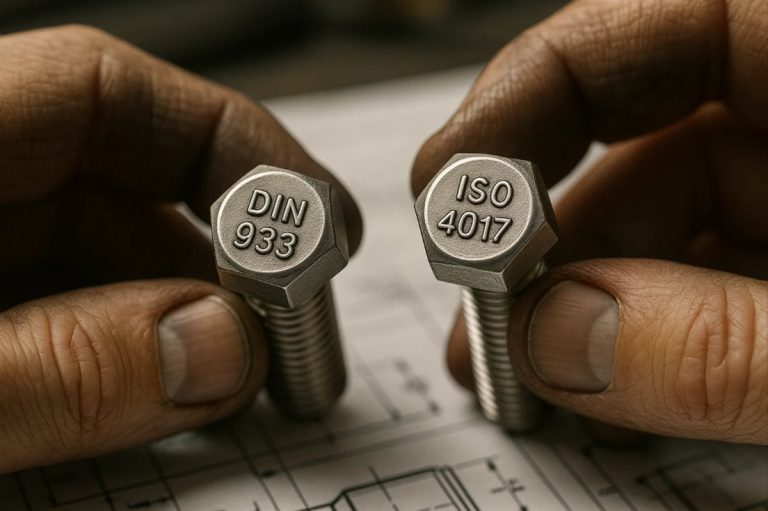

در دنیای پیچ و مهره، اعداد و حروفی مانند DIN 933، DIN 934، ISO 4017 یا ISO 4032 ممکن است در نگاه اول پیچیده به نظر برسند، اما در واقع، این کدها زبان بینالمللی صنعت هستند.
هر عدد و حرف، استاندارد خاصی از ابعاد، شکل، رزوه و مقاومت مکانیکی پیچها را تعریف میکند.
اگر در صنایع ساختمانی، خودروسازی، ماشینآلات یا حتی پروژههای تاسیساتی فعالیت دارید، انتخاب پیچ و مهرهای که مطابق با استانداردهای جهانی DIN یا ISO باشد، تفاوت بین یک اتصال بادوام و یک اتصال پرخطر را مشخص میکند.
در این مقاله از تک پیچ — بزرگترین مرجع پیچ و مهره صنعتی در ایران — بهصورت گامبهگام یاد میگیرید:
استانداردهای DIN و ISO چه هستند، چه تفاوتی با هم دارند، و چطور پیچ و مهره مناسب پروژهتان را بر اساس این استانداردها انتخاب کنید.
استاندارد DIN و ISO در پیچ و مهره چیست؟
برای اینکه بتوانید پیچ و مهره مناسب را انتخاب کنید، ابتدا باید با دو استاندارد اصلی این صنعت یعنی DIN و ISO آشنا شوید.
این دو استاندارد، زبان مشترک میان تولیدکنندگان و مصرفکنندگان پیچ و مهره در سراسر جهان هستند.
استاندارد DIN چیست؟
کلمهی DIN مخفف عبارت Deutsches Institut für Normung به معنی مؤسسه استاندارد آلمان است.
این استاندارد از دهه ۱۹۱۰ میلادی تدوین شد و تا امروز یکی از دقیقترین و کاملترین استانداردهای صنعتی دنیا محسوب میشود.
استاندارد DIN برای هر نوع پیچ و مهره، یک کد عددی مشخص دارد که بیانگر ویژگیهای فنی آن است؛ مثل شکل سر، طول رزوه، نوع رزوه، قطر و جنس.
مثالها:
- DIN 933: پیچ ششگوش تمامرزوه
- DIN 931: پیچ ششگوش نیمرزوه
- DIN 934: مهره ششگوش استاندارد
- DIN 912: پیچ آلن سر استوانهای
استاندارد ISO چیست؟
کلمهی ISO مخفف عبارت International Organization for Standardization است، سازمانی بینالمللی که در سال ۱۹۴۷ تأسیس شد و وظیفه دارد استانداردهای صنعتی را در سطح جهانی یکسانسازی کند.
استاندارد ISO در واقع نسخه بینالمللی و بهروزشدهی بسیاری از استانداردهای DIN است.
هدف آن این است که یک پیچ یا مهره بتواند بدون مشکل در هر نقطه از جهان مورد استفاده قرار گیرد.
مثالهای پرکاربرد:
- ISO 4017 = معادل DIN 933
- ISO 4032 = معادل DIN 934
- ISO 4014 = معادل DIN 931
تفاوت DIN و ISO در یک نگاه
| ویژگی | DIN | ISO |
|---|---|---|
| کشور مبدا | آلمان | بینالمللی |
| محدوده کاربرد | اروپا و صنایع سنتی | جهانی و هماهنگ با تمام کشورها |
| تفاوت ابعادی | در بعضی مدلها رزوه یا طول اندکی متفاوت است | بر اساس بازنگری دقیقتر تنظیم شده |
| شناسه کد | معمولاً سه رقم (مثلاً DIN 933) | چهار رقم (مثلاً ISO 4017) |
| جایگزینی | برخی استانداردهای DIN با ISO جایگزین شدهاند | نسخه جدیدتر و جهانیتر |
نکته تخصصی TakPich:
در بازار ایران هنوز بسیاری از تولیدکنندگان و فروشندگان از کدهای DIN استفاده میکنند، اما برای پروژههای بینالمللی و صادراتی، استاندارد ISO ملاک اصلی انتخاب است.
چرا انتخاب پیچ و مهره بر اساس استاندارد مهم است؟
انتخاب پیچ و مهره بر اساس استاندارد، فقط یک موضوع فنی نیست؛ بلکه به ایمنی، دقت و دوام سازه ارتباط مستقیم دارد.
استاندارد DIN یا ISO به شما کمک میکند تا اطمینان داشته باشید قطعاتی که استفاده میکنید، از نظر ابعاد، مقاومت و رزوهسازی کاملاً با یکدیگر هماهنگ هستند.
در ادامه، دلایل کلیدی اهمیت انتخاب استاندارد را بررسی میکنیم:
۱. تضمین سازگاری در مونتاژ
وقتی پیچ و مهره هر دو بر اساس استاندارد DIN یا ISO انتخاب شوند، ابعاد رزوه، طول و زاویه سر دقیقاً با هم مطابقت دارند.
به همین دلیل در زمان مونتاژ یا تعمیر، قطعات بدون گیر یا لقی در هم چفت میشوند.
مثال:
پیچ DIN 933 با مهره DIN 934 یا ISO 4032 کاملاً سازگار است، اما اگر از مهره غیراستاندارد استفاده شود، احتمال هرز شدن رزوه بالا میرود.
۲. افزایش ایمنی و دوام سازه
استانداردها بر اساس تستهای دقیق مقاومت مکانیکی تدوین شدهاند.
به عنوان مثال، پیچهای گرید 8.8 یا 10.9 در استاندارد ISO بهصورت دقیق آزمایش شدهاند تا در برابر کشش، برش و لرزش دوام بیاورند.
انتخاب پیچ مناسب در سازههای فلزی یا صنعتی، این دقت حیاتی است.
۳. سهولت تأمین و جایگزینی
وقتی از استاندارد DIN یا ISO استفاده کنید، میتوانید همان پیچ یا مهره را از هر کشور یا برند دیگری تأمین کنید، چون ابعاد و رزوهها یکسان هستند.
این موضوع در پروژههای بینالمللی یا تعمیرات سریع بسیار ارزشمند است.
۴. کاهش خطا در طراحی و تولید
استفاده از پیچ و مهره استاندارد باعث میشود نقشهها و فایلهای طراحی (CAD) دقیقتر و قابلدرکتر باشند.
تولیدکنندگان، مهندسان و مونتاژکاران با زبان واحدی کار میکنند و احتمال خطا به حداقل میرسد.
گامبهگام نحوه انتخاب پیچ و مهره بر اساس استاندارد DIN یا ISO
در این بخش، یاد میگیرید چطور بهصورت عملی و مرحلهبهمرحله پیچ و مهره مورد نیاز پروژهتان را بر اساس استاندارد صحیح انتخاب کنید:
گام ۱: تعیین نوع اتصال
ابتدا باید مشخص کنید اتصال شما چه نوع نیرویی را تحمل میکند:
- بار محوری (کششی): استفاده از پیچ نیمرزوه (مثل DIN 931 یا ISO 4014)
- بار برشی: پیچ تمامرزوه (مثل DIN 933 یا ISO 4017)
- اتصالات موقتی یا قابلتنظیم: پیچ آلن (DIN 912 یا ISO 4762)
هر نوع اتصال، استاندارد مخصوص به خود را دارد.
گام ۲: انتخاب نوع پیچ
بر اساس نیاز سازه یا ماشین، نوع پیچ را انتخاب کنید:
| نوع پیچ | استاندارد DIN | استاندارد ISO | کاربرد |
|---|---|---|---|
| ششگوش تمامرزوه | DIN 933 | ISO 4017 | سازههای فلزی عمومی |
| ششگوش نیمرزوه | DIN 931 | ISO 4014 | اتصالات کششی |
| آلن سر استوانهای | DIN 912 | ISO 4762 | ماشینآلات و قطعات دقیق |
| مغزی یا ستاسکرو | DIN 913 | ISO 4026 | قطعات چرخدنده و محور |
| پیچ خزینهدار | DIN 7991 | ISO 10642 | سطوح صاف یا نما |
گام ۳: انتخاب مهره و واشر مطابق با استاندارد پیچ
برای اطمینان از هماهنگی رزوه و گام، باید مهره و واشر را از همان خانواده استاندارد انتخاب کنید.
مثالهای استاندارد:
گام ۴: انتخاب گرید و مقاومت مکانیکی
هر پیچ و مهره دارای گرید مقاومتی مشخصی است.
برای کاربردهای مختلف، از گرید مناسب استفاده کنید:
| گرید پیچ | مقاومت کششی (MPa) | کاربرد |
|---|---|---|
| 4.6 | سبک، مصارف عمومی | اتصالات ساده یا غیر بحرانی |
| 8.8 | مقاوم | صنایع فلزی، ماشینآلات، سازههای سنگین |
| 10.9 | فوقمقاوم | سازههای فشار بالا، پلها، تجهیزات سنگین |
همیشه گرید مهره باید برابر یا بالاتر از گرید پیچ باشد.
گام ۵: بررسی معادل DIN و ISO
در بسیاری از موارد، استاندارد ISO جایگزین DIN شده است.
برای انتخاب درست، از جدول زیر کمک بگیرید:
| استاندارد DIN | معادل ISO | نوع قطعه |
|---|---|---|
| DIN 933 | ISO 4017 | پیچ ششگوش تمامرزوه |
| DIN 931 | ISO 4014 | پیچ ششگوش نیمرزوه |
| DIN 934 | ISO 4032 | مهره ششگوش |
| DIN 912 | ISO 4762 | پیچ آلن سر استوانهای |
| DIN 125 | ISO 7089 | واشر تخت استاندارد |
گام ۶: تأیید ابعاد و گام رزوه
با استفاده از جدول ابعاد رسمی (که در انتهای مقاله میتوان لینک داد)، قطر، گام و طول پیچ را انتخاب کنید.
مثال:
- پیچ DIN 933 M8 × 30 → قطر ۸ میلیمتر، طول ۳۰ میلیمتر، رزوه کامل.
- مهره DIN 934 M8 → سازگار با پیچ بالا.
گام ۷: انتخاب جنس و پوشش سطحی
در نهایت، بر اساس محیط کار پیچ، جنس و پوشش مناسب را انتخاب کنید:
| جنس | ویژگی | کاربرد |
|---|---|---|
| فولاد گالوانیزه | مقاوم در برابر زنگزدگی | محیطهای معمولی |
| استیل 304 | ضدزنگ و مقاوم در برابر رطوبت | صنایع غذایی و بهداشتی |
| استیل 316 | مقاوم در برابر اسید و نمک | محیطهای دریایی |
| فسفاته یا رویپوش | افزایش چسبندگی رنگ و دوام | محیطهای صنعتی خشک |
جدول معادلسازی استانداردهای DIN و ISO
یکی از سوالات رایج خریداران و مهندسان این است که استاندارد DIN با کدام استاندارد ISO معادل است؟
چون بسیاری از کارخانهها و تامینکنندگان، هنوز از کدهای DIN استفاده میکنند در حالی که در طراحیهای جدید، کد ISO جایگزین آن شده است.
در جدول زیر، معادل دقیق بین استانداردهای DIN و ISO را مشاهده میکنید:
جدول تطبیق استاندارد DIN و ISO برای پیچ و مهرهها
| نوع قطعه | استاندارد DIN | استاندارد ISO | توضیحات کاربردی |
|---|---|---|---|
| پیچ ششگوش تمامرزوه | DIN 933 | ISO 4017 | پیچ پرکاربرد در صنایع فلزی، اتصالات عمومی |
| پیچ ششگوش نیمرزوه | DIN 931 | ISO 4014 | مناسب برای اتصالات کششی و مقاومتی |
| پیچ آلن سر استوانهای | DIN 912 | ISO 4762 | مورد استفاده در ماشینآلات و تجهیزات دقیق |
| پیچ آلن خزینهدار | DIN 7991 | ISO 10642 | برای سطوح صاف و اتصالات مخفی |
| پیچ مغزی (بدون گل) | DIN 913 / 914 | ISO 4026 / 4027 | برای قفل کردن محور یا قطعات گردان |
| مهره ششگوش | DIN 934 | ISO 4032 | مهره استاندارد برای پیچهای DIN 933 / ISO 4017 |
| مهره نازک | DIN 439 | ISO 4035 | برای اتصالات سبک یا دوبل مهرهای |
| واشر تخت | DIN 125 | ISO 7089 | پخش فشار بین پیچ و سطح کار |
| واشر فنری | DIN 127 | ISO 7090 | جلوگیری از باز شدن پیچ در لرزش |
| پیچ استوانهای با گل پهن | DIN 7985 | ISO 7045 | مناسب برای صنایع الکترونیک و ورقکاری سبک |
نکته کاربردی TakPich:
در بسیاری از پروژهها، پیچ یا مهره DIN و ISO میتوانند به صورت جایگزین استفاده شوند، اما در اتصالات دقیق یا تحت فشار (مثل سازههای فولادی و ماشینآلات سنگین)، حتماً باید هر دو قطعه از یک استاندارد باشند تا رزوهها و طول دقیقاً همخوانی داشته باشند.
روش تشخیص استاندارد پیچ و مهره و اشتباهات رایج
یکی از مهارتهای فنی مهم در صنایع، تشخیص نوع استاندارد پیچ یا مهره از ظاهر و علامتهای روی آن است.
در این بخش یاد میگیرید چطور بدون داشتن نقشه یا کاتالوگ، نوع استاندارد را تشخیص دهید و از اشتباه در انتخاب جلوگیری کنید:
۱. بررسی علامت حکشده روی گل پیچ
روی گل پیچهای استاندارد، معمولاً کد یا علامت سازنده درج میشود.
- در پیچهای DIN معمولاً فقط گرید (مثل 8.8 یا 10.9) درج میشود.
- در پیچهای ISO ممکن است علاوه بر گرید، کد سازنده یا حرف ISO هم حک شود.
مثال:
- پیچ با علامت 8.8 DIN → مطابق استاندارد DIN 933
- پیچ با علامت 10.9 ISO → مطابق استاندارد ISO 4017
۲. بررسی زاویه گل و شکل بدنه
در برخی مدلها تفاوت ظاهری بین DIN و ISO وجود دارد:
| ویژگی | DIN | ISO |
|---|---|---|
| طول رزوه | کمی کوتاهتر | بلندتر یا تمامرزوه |
| زاویه سر پیچ | ۱۵ درجه | ۳۰ درجه |
| قطر گل پیچ | اندکی بزرگتر | کوچکتر و دقیقتر |
برای تشخیص سریع، میتوانید از کولیس صنعتی استفاده کنید تا قطر گل و طول رزوه را با جدول استاندارد مقایسه کنید.
۳. توجه به گام رزوه (Thread Pitch)
هر استاندارد گام خاصی دارد. برای مثال، پیچ M10 در DIN ممکن است گام 1.5 داشته باشد، اما در ISO همان پیچ با گام 1.25 تعریف شده باشد.
در نتیجه، مهرهها ممکن است به ظاهر مشابه باشند اما در عمل درگیر نشوند.
۴. بررسی سطح پوشش و علامت رنگی
در برخی تولیدات بینالمللی، ISO برای نوع پوشش نیز کد رنگی دارد (مثلاً نقرهای برای زینک و خاکستری برای استیل).
اما در DIN معمولاً این موضوع به کارخانه تولیدکننده واگذار میشود.
اشتباهات رایج در انتخاب پیچ و مهره بر اساس استاندارد
- ترکیب پیچ DIN با مهره ISO (یا برعکس):
رزوهها در ظاهر مشابهاند اما ممکن است دچار لقی یا گیر شوند. - نادیده گرفتن گرید مقاومتی:
بسیاری تصور میکنند DIN و ISO فقط تفاوت ظاهری دارند، در حالی که مقاومت مکانیکی و تستهای کیفی آنها هم متفاوت است. - انتخاب مهره نازک (DIN 439) برای پیچهای مقاومتی:
این مهرهها در فشار بالا هرز میشوند. برای پیچهای 8.8 و 10.9 همیشه از DIN 934 / ISO 4032 استفاده کنید. - بیتوجهی به طول رزوه:
در پروژههایی با بار فشاری بالا (مثل اسکلت فلزی)، انتخاب پیچ نیمرزوه (DIN 931 یا ISO 4014) الزامی است.
نکات حرفهای برای انتخاب استاندارد مناسب پیچ و مهره
انتخاب پیچ و مهره بر اساس استاندارد DIN یا ISO، فقط دانستن شماره استاندارد نیست؛ بلکه باید بتوانید بر اساس شرایط کاری، جنس قطعات، فشار مکانیکی و محیط نصب، بهترین گزینه را تشخیص دهید.
در ادامه، نکات کلیدی و تجربی برای انتخاب دقیقتر را ببینید:
۱. همیشه با نوع پروژه شروع کنید
قبل از انتخاب، مشخص کنید پروژه شما چه نوع اتصالی نیاز دارد:
- پروژههای سازهای یا فلزی: پیچهای ششگوش DIN 933 / ISO 4017
- ماشینآلات صنعتی: پیچهای آلن DIN 912 / ISO 4762
- قطعات ظریف یا الکترونیکی: پیچهای استوانهای با گل پهن DIN 7985 / ISO 7045
هر نوع پروژه استاندارد مخصوص خود را دارد؛ اشتباه در انتخاب، ممکن است باعث شکست مکانیکی شود.
۲. گرید مقاومتی را جدی بگیرید
بسیاری از خرابیها در سازهها، نه از جنس پیچ بلکه از انتخاب گرید اشتباه است.
گرید 8.8 برای کاربردهای عمومی، 10.9 برای شرایط پرفشار و 12.9 برای قطعات دقیق صنعتی مناسب است.
هیچوقت پیچ و مهره با گریدهای متفاوت را با هم ترکیب نکنید.
۳. از برند معتبر خرید کنید
در بازار ایران، پیچها ممکن است برچسب DIN یا ISO داشته باشند اما تولیدکننده، الزامات فنی را رعایت نکرده باشد.
فقط از مراکزی خرید کنید که گواهی مطابقت با استاندارد (Certificate of Conformity) ارائه میدهند.
فروشگاه TakPich تمام محصولات خود را از تولیدکنندگان دارای گواهی DIN/ISO تأمین میکند.
۴. به محیط نصب توجه کنید
محیط کاری نقش زیادی در انتخاب جنس پیچ دارد:
| شرایط محیطی | جنس پیچ توصیهشده | استاندارد پیشنهادی |
|---|---|---|
| محیط خشک و معمولی | فولاد گالوانیزه | DIN 933 / ISO 4017 |
| محیط مرطوب یا ساحلی | استیل 304 یا 316 | ISO 4017 یا ISO 4032 |
| محیط صنعتی با بخارات شیمیایی | پیچ با پوشش فسفاته | DIN 931 / ISO 4014 |
۵. از جدول تطبیق هنگام طراحی استفاده کنید
در طراحی نقشههای صنعتی، بهتر است در کنار هر کد DIN، کد ISO معادل را هم درج کنید تا در زمان تأمین یا صادرات مشکلی پیش نیاید.
مثلاً بنویسید:
“Bolt M10 × 30 — DIN 933 / ISO 4017”
۶. از نرمافزارها و دیتابیسهای استاندارد کمک بگیرید
نرمافزارهایی مثل Bolted Joint Calculator، Fastenal، یا CADENAS به شما اجازه میدهند با وارد کردن نوع پیچ و نیرو، استاندارد مناسب DIN یا ISO را پیدا کنید.
جمعبندی
استانداردهای DIN و ISO اساس دقت و هماهنگی در دنیای پیچ و مهره هستند.
این استانداردها تضمین میکنند که هر پیچ و مهرهای، صرفنظر از کشور سازنده، دارای ابعاد، رزوه، مقاومت و عملکرد مشخص و قابل اعتماد باشد.
در این مقاله از TakPich.com یاد گرفتید:
تفاوت بین استانداردهای DIN و ISO چیست، چگونه پیچ و مهره را مرحلهبهمرحله بر اساس این استانداردها انتخاب کنید، و چه نکاتی برای تشخیص و خرید استاندارد باید رعایت شود.
فروشگاه TakPich به عنوان مرجع تخصصی پیچ و مهره در ایران، انواع پیچ و مهره استاندارد DIN و ISO را در سایزها و گریدهای مختلف عرضه میکند.
برای انتخاب دقیقتر، میتوانید از مشاوره فنی TakPich بهرهمند شوید.
سؤالات متداول
۱. تفاوت استاندارد DIN و ISO در پیچ و مهره چیست؟
استاندارد DIN متعلق به آلمان است و استاندارد ISO نسخه بینالمللی و بهروزشدهی آن.
در بسیاری از موارد، ISO جایگزین DIN شده اما از نظر ابعاد و رزوه تفاوتهای جزئی دارند.
۲. آیا میتوان پیچ DIN را با مهره ISO استفاده کرد؟
در برخی موارد ممکن است رزوهها همخوان باشند، اما برای اطمینان از سازگاری کامل، بهتر است هر دو از یک خانواده استاندارد انتخاب شوند.
۳. پیچ DIN 933 چه تفاوتی با ISO 4017 دارد؟
هر دو پیچ ششگوش تمامرزوه هستند، اما ISO 4017 در طول رزوه و زاویه سر کمی دقیقتر و جهانیتر طراحی شده است.
۴. چطور بفهمم پیچ یا مهره خریداریشده استاندارد DIN یا ISO است؟
به علامت حکشده روی گل پیچ دقت کنید (مثل DIN 933 یا ISO 4017).
همچنین در کاتالوگ محصول یا برگه مشخصات (Datasheet) معمولاً نوع استاندارد ذکر میشود.
۵. آیا استاندارد DIN منسوخ شده است؟
خیر. هنوز در بسیاری از کشورهای اروپایی (بهویژه آلمان) استفاده میشود، اما در پروژههای بینالمللی و صادراتی، ISO بهعنوان استاندارد اصلی شناخته میشود.
۶. اگر پیچ استاندارد ISO پیدا نکنیم، میتوان از DIN استفاده کرد؟
بله، در بیشتر موارد معادل DIN پیچ ISO موجود است.
برای مثال ISO 4017 ↔ DIN 933 یا ISO 4032 ↔ DIN 934.
فقط باید مطمئن شوید که ابعاد رزوه یکسان باشند.
