در ظاهر، همهی پیچها شبیه هم هستند؛ اما وقتی زمان نصب یا تعمیر قطعهای میرسد، تازه متوجه میشویم که هر پیچ، استاندارد خاص خودش را دارد. یکی با میلیمتر اندازهگیری میشود و دیگری با اینچ. اشتباه در انتخاب نوع رزوه ممکن است باعث شود پیچ داخل مهره نچرخد، دندهها آسیب ببینند یا حتی اتصال از هم باز شود.
در صنایع مختلف، دو نوع استاندارد رزوه بیشتر از بقیه رایج هستند: رزوه متریک (Metric) و رزوه اینچی (Inch/UNC/UNF). تشخیص تفاوت بین این دو نوع، یکی از اولین مهارتهایی است که هر مهندس، نصاب یا خریدار پیچ باید یاد بگیرد.
در این مقاله از تکپیچ ، به شما یاد میدهیم چطور با چند گام ساده بفهمید پیچ موردنیازتان متریک است یا اینچی — از بررسی علامت روی پیچ گرفته تا اندازهگیری دقیق قطر و گام رزوه. با این راهنما دیگر هیچ پیچ اشتباهی نخواهید خرید!
چرا تشخیص نوع رزوه پیچ اهمیت دارد؟
اگر در هنگام انتخاب یا تعویض پیچ، نوع رزوه را اشتباه تشخیص دهید، ممکن است مشکلات فنی جدی پیش بیاید. برای مثال:
- پیچ وارد مهره نمیشود یا نیمهراه گیر میکند.
- رزوهها دچار خوردگی یا آسیب میشوند.
- اتصال استحکام کافی ندارد و ممکن است باز شود.
- در پروژههای صنعتی، اشتباه در استاندارد رزوه میتواند باعث توقف خط تولید شود.
به همین دلیل، تشخیص درست رزوه پیچ نهتنها از نظر فنی بلکه از نظر اقتصادی نیز اهمیت دارد.
رزوه متریک معمولاً در کشورهای اروپایی و آسیایی (از جمله ایران) استفاده میشود، در حالیکه رزوه اینچی بیشتر در آمریکا و بریتانیا رواج دارد. دانستن این تفاوتها به شما کمک میکند هنگام خرید از فروشگاههای بینالمللی یا انتخاب ابزار مناسب، تصمیم درستی بگیرید.
نکته: اگر پیچ را از بازاری جهانی یا آنلاین خریداری میکنید، همیشه به استاندارد رزوه در مشخصات محصول توجه کنید (M برای متریک، UNC/UNF برای اینچی).

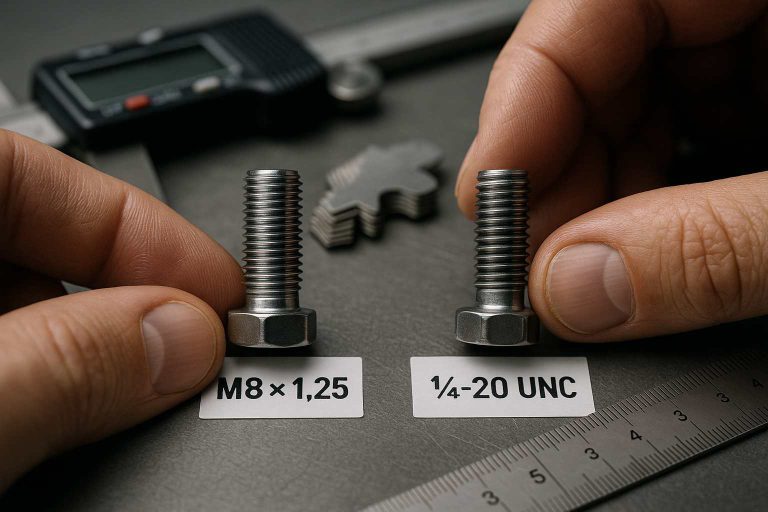

تفاوت اصلی پیچ متریک و پیچ اینچی چیست؟
اولین قدم برای تشخیص نوع پیچ، شناخت تفاوتهای ظاهری و واحدی بین دو سیستم است. در ادامه تفاوتهای کلیدی را مرور میکنیم:
| نوع رزوه | واحد اندازهگیری | زاویه دنده | علامت روی پیچ | مثال متداول |
|---|---|---|---|---|
| متریک (M) | میلیمتر (mm) | 60° | M6, M8, M10… | M8×1.25 |
| UNC (درشت) | اینچ / TPI | 60° | ¼-20 UNC… | ¼″×20 |
| UNF (ریز) | اینچ / TPI | 60° | 3/8-24 UNF… | 3/8″×24 |
| BSP/NPT | اینچ | 55° یا 60° | ½″ NPT | برای اتصالات لولهای |
تفاوت در واحد اندازهگیری:
رزوههای متریک بر حسب میلیمتر (mm) مشخص میشوند، در حالیکه رزوههای اینچی بر اساس تعداد دنده در هر اینچ (TPI – Threads Per Inch) محاسبه میگردند.
تفاوت در علامتگذاری:
پیچهای متریک معمولاً با حرف M شروع میشوند (مثل M6 یا M10)، اما پیچهای اینچی با عددی کسری (¼، ⅜، ½) و حروف UNC یا UNF مشخص میشوند.
تفاوت در کاربرد:
در پروژههای اروپایی، آسیایی و تجهیزات مدرن معمولاً از رزوه متریک استفاده میشود، در حالیکه ماشینآلات آمریکایی اغلب از رزوه اینچی بهره میبرند.
مثال کاربردی:
اگر پیچ شما روی بدنه یک دستگاه آمریکایی بسته میشود، احتمالاً اینچی است. اما اگر برای یک پروژه صنعتی ساخت ایران یا اروپا است، به احتمال زیاد متریک است.
گام اول – بررسی علامت روی پیچ
سادهترین و سریعترین روش برای تشخیص متریک یا اینچی بودن پیچ، نگاه کردن به علامت روی سر یا بدنه پیچ است. اغلب تولیدکنندگان، نوع رزوه را روی محصول حک میکنند.
اگر علامت با حرف M شروع میشود → پیچ متریک است.
مثلاً:
M6، M8، M10 یعنی پیچ متریک با قطر 6، 8 یا 10 میلیمتر.
عدد بعد از M نشاندهنده قطر بدنه پیچ به میلیمتر است.
اگر علامت شامل اعداد کسری و حروف UNC یا UNF باشد → پیچ اینچی است.
مثلاً:
¼-20 UNC یعنی پیچ با قطر یکچهارم اینچ و ۲۰ دنده در هر اینچ.
⅜-16 UNF یعنی پیچ با قطر سههشتم اینچ و ۱۶ دنده در هر اینچ.
نکته: اگر علامت بهطور کامل محو شده یا قابلخواندن نیست، میتوانید از مراحل بعدی (اندازهگیری قطر و گام) استفاده کنید تا نوع رزوه را تشخیص دهید.
گام دوم – اندازهگیری قطر خارجی پیچ
در این مرحله با یک ابزار ساده مثل کولیس یا حتی یک خطکش دقیق میتوانید بفهمید پیچ شما در سیستم متریک است یا اینچی.
مراحل اندازهگیری قطر:
- پیچ را روی سطح صاف بگذارید.
- با کولیس قطر بیرونی (بیشترین قطر دندهها) را اندازه بگیرید.
مقدار بهدستآمده را با جدول زیر مقایسه کنید:
| قطر پیچ | سیستم متریک (mm) | معادل تقریبی در سیستم اینچی |
|---|---|---|
| 3 mm | 3 | ≈ 1/8 inch |
| 4 mm | 4 | ≈ 5/32 inch |
| 5 mm | 5 | ≈ 3/16 inch |
| 6 mm | 6 | ≈ 1/4 inch |
| 8 mm | 8 | ≈ 5/16 inch |
| 10 mm | 10 | ≈ 3/8 inch |
اگر عددی که اندازه گرفتید برحسب میلیمتر معنیدار بود (مثل 5.9mm یا 7.8mm)، پیچ شما متریک است.
اگر اندازهی دقیق برحسب اینچهای کسری نزدیکتر بود (¼، ⅜، ½)، پیچ شما اینچی است.
نکته کاربردی: اگر از کولیس دیجیتال استفاده میکنید، میتوانید واحد را بین میلیمتر و اینچ تغییر دهید و با یک مقایسه ساده نوع رزوه را مشخص کنید.
گام سوم – اندازهگیری گام رزوه (Thread Pitch)
در این مرحله باید فاصله بین دندههای پیچ را بررسی کنید. این فاصله همان گام رزوه (Pitch) است که در سیستم متریک و اینچی متفاوت تعریف میشود.
در پیچهای متریک:
گام رزوه با میلیمتر بیان میشود (مثلاً M8×1.25 یعنی گام رزوه ۱.۲۵ میلیمتر است).
هر چه عدد کوچکتر باشد، دندهها به هم نزدیکترند.
در پیچهای اینچی:
گام بر اساس تعداد دنده در هر اینچ (TPI) تعریف میشود.
مثلاً عبارت ¼-20 UNC یعنی در هر اینچ، ۲۰ دنده وجود دارد.
چگونه گام رزوه را اندازه بگیریم؟
با گیج رزوه (Pitch Gauge) یا خطکش دقیق فاصله بین دو دنده متوالی را اندازه بگیرید.
اگر عدد برحسب میلیمتر است (مثل 1.0mm یا 1.5mm) → رزوه متریک.
اگر عدد بهصورت تعداد دنده در هر اینچ (مثل 18 TPI یا 20 TPI) مشخص میشود → رزوه اینچی.
مثال واقعی:
پیچ M10×1.5 → متریک، قطر 10mm و گام 1.5mm.
پیچ ⅜-16 UNC → اینچی، قطر سههشتم اینچ و 16 دنده در هر اینچ.
نکته حرفهای: استفاده از ابزار گیج رزوه یکی از دقیقترین روشها برای تشخیص نوع رزوه در کارگاهها و خطوط تولید است.
گام چهارم – بررسی شکل و زاویه دنده
اگر هنوز در مورد نوع رزوه اطمینان ندارید، نگاه دقیقتری به شکل و زاویهی دندهها بیندازید.
هر نوع رزوه زاویه و فرم خاص خودش را دارد که با کمی دقت قابل تشخیص است.
رزوه متریک (Metric Thread)
زاویه دنده معمولاً ۶۰ درجه است.
دندهها نسبتاً صاف و متقارن هستند.
فاصلهی دندهها (Pitch) یکنواخت و برحسب میلیمتر اندازهگیری میشود.
رزوه اینچی (UNC/UNF Thread)
زاویه دنده در رزوههای UN (مثل UNC و UNF) نیز ۶۰ درجه است، اما فرم دنده معمولاً گردتر و فشردهتر است.
در رزوههای BSP یا NPT (مخصوص لولهها)، زاویه ممکن است ۵۵ درجه باشد و دندهها کمی مخروطی هستند.
روش ساده:
رزوه متریک را اگر در کنار رزوه اینچی قرار دهید، دندههای آن ظریفتر و منظمتر بهنظر میرسند؛ در حالیکه رزوههای اینچی ضخیمتر و با تراکم متفاوت هستند.
گام پنجم – استفاده از جدول تطبیق (Conversion Chart)
اگر همچنان بین دو نوع رزوه شک دارید، میتوانید از جدول تطبیق متریک و اینچی استفاده کنید. این جدول کمک میکند اندازهی پیچ خود را در هر دو سیستم بسنجید.
| رزوه متریک (M) | قطر تقریبی بر حسب اینچ | نوع رزوه معادل در سیستم اینچی |
|---|---|---|
| M3 | 1/8 inch | 1/8-40 UNF |
| M4 | 5/32 inch | 5/32-32 UNC |
| M5 | 3/16 inch | 3/16-24 UNF |
| M6 | 1/4 inch | 1/4-20 UNC |
| M8 | 5/16 inch | 5/16-18 UNC |
| M10 | 3/8 inch | 3/8-16 UNC |
| M12 | 1/2 inch | 1/2-13 UNC |
نکته:
اگر اندازهی پیچ شما در جدول بالا معادل دارد، میتوانید نوع رزوه را بر اساس کشور مبدأ یا نوع ابزار مورد استفاده نهایی کنید. مثلاً اگر ابزار شما آچار متریک است و پیچ M6 به راحتی بسته میشود، رزوه متریک دارید.
نکات تکمیلی برای انتخاب پیچ مناسب
اکنون که یاد گرفتید رزوه متریک و اینچی را چگونه تشخیص دهید، قبل از خرید یا استفاده از پیچ نکات زیر را در نظر بگیرید:
همیشه نوع رزوه مهره و پیچ را یکی انتخاب کنید.
ترکیب رزوه متریک با مهره اینچی باعث آسیب به دندهها و از بین رفتن استحکام اتصال میشود.
از ابزار مناسب استفاده کنید.
برای پیچهای متریک از آچار متریک و برای پیچهای اینچی از آچار اینچی استفاده کنید تا لبههای پیچ خراب نشود.
اگر در پروژه بینالمللی کار میکنید، حتماً از مشخصات استاندارد (ISO، UNC، UNF) مطمئن شوید.
به جنس و پوشش پیچ هم توجه کنید.
رزوه صحیح مهم است، اما در محیطهای مرطوب، انتخاب جنس و آبکاری ضدزنگ نیز اهمیت بالایی دارد.
از فروشگاههای معتبر مثل TakPich خرید کنید تا از صحت استاندارد و اصالت کالا مطمئن باشید.
جمعبندی نهایی
تشخیص اینکه پیچ شما متریک است یا اینچی کار سختی نیست؛ کافی است این ۵ گام را دنبال کنید:
- بررسی علامت روی پیچ (M یا UNC/UNF)
- اندازهگیری قطر با کولیس
- بررسی گام رزوه (Pitch یا TPI)
- مشاهدهی زاویه و ظاهر دنده
- مقایسه با جدول تبدیل TakPich
با انجام این مراحل میتوانید در کمتر از چند دقیقه نوع رزوه را با دقت تشخیص دهید. این کار به شما کمک میکند در خرید پیچ و مهره تصمیم دقیقتری بگیرید و از آسیب یا خطا در پروژه جلوگیری کنید.
توصیه نهایی:
اگر هنوز در انتخاب تردید دارید، از بخش پشتیبانی TakPich راهنمایی بگیرید تا دقیقترین گزینه را بر اساس پروژهی شما پیشنهاد دهند.
سوالات متداول درباره تشخیص پیچ متریک و اینچی
۱. تفاوت اصلی بین پیچ متریک و پیچ اینچی چیست؟
پیچهای متریک با واحد میلیمتر (mm) اندازهگیری میشوند و حرف M در ابتدای آنها دیده میشود، در حالی که پیچهای اینچی با واحد اینچ و عبارت UNC یا UNF شناخته میشوند.
۲. چطور بدون ابزار خاص بفهمم پیچ متریک است یا اینچی؟
کافی است به علامت روی پیچ دقت کنید: اگر با M شروع میشود، متریک است. اگر عدد کسری دارد (مثل ¼ یا ⅜)، اینچی است.
۳. آیا میتوان پیچ متریک را با مهره اینچی بست؟
خیر. این کار باعث آسیب به دندهها و از بین رفتن استحکام اتصال میشود. همیشه نوع رزوه مهره و پیچ را یکسان انتخاب کنید.
۴. آیا رزوه BSP و NPT هم جزو رزوههای اینچی هستند؟
بله، این رزوهها بیشتر در اتصالات لولهها استفاده میشوند و زاویه دنده آنها معمولاً ۵۵ درجه است.
