در دنیای وسیع و متنوع پیچ و مهره، یک زبان مشترک برای اطمینان از کیفیت، ابعاد و عملکرد یکسان وجود دارد: استانداردها. در میان تمام استانداردها، احتمالاً هیچ‌کدام به اندازه استاندارد DIN در بازار ایران و بسیاری از نقاط جهان شناخته‌شده و پرکاربرد نیست. عبارت DIN مخفف Deutsches Institut für Normung، به معنای “موسسه استاندارد آلمان” است.
این استانداردها در واقع شناسنامه فنی یک پیچ، مهره یا واشر هستند و مشخصات دقیقی از ابعاد، متریال، خواص مکانیکی و تلرانس‌های تولید را ارائه می‌دهند. درک این استانداردها برای هر خریدار حرفه‌ای، مهندس و تکنسینی ضروری است.
استاندارد DIN چیست؟
استاندارد DIN یک سیستم استاندارد صنعتی است که توسط انستیتو استاندارد آلمان (Deutsches Institut für Normung) تدوین شده است. این استاندارد در ابتدا برای تنظیم و همگام‌سازی ویژگی‌ها و مشخصات محصولات صنعتی در آلمان طراحی شد، اما با گذشت زمان، پذیرش آن در سراسر جهان گسترش یافته است. استاندارد DIN برای انواع محصولات صنعتی از جمله پیچ‌ها، مهره‌ها، واشرها، لوله‌ها و بسیاری دیگر از اتصالات طراحی شده است و در واقع، بسیاری از صنایع به این استاندارد به عنوان معیاری معتبر برای تولید و کنترل کیفیت محصولات خود اعتماد دارند.
هدف از ایجاد استاندارد DIN، تنظیم ویژگی‌ها و معیارهای محصولات به‌گونه‌ای است که تمامی تولیدکنندگان در دنیا بتوانند یک زبان مشترک در تولید محصولات با کیفیت داشته باشند. این استانداردها به تولیدکنندگان این امکان را می‌دهند که در هنگام طراحی و ساخت محصولات، تمامی جنبه‌های فنی و ایمنی را در نظر بگیرند. از جمله این ویژگی‌ها می‌توان به ابعاد، جنس، مقاومت به خوردگی، و سایر مشخصات فنی اشاره کرد.
در نتیجه، استفاده از پیچ‌ها و مهره‌هایی که مطابق با استاندارد DIN ساخته شده‌اند، به شرکت‌ها و صنایع مختلف این اطمینان را می‌دهد که محصولات آن‌ها مطابق با بهترین و معتبرترین استانداردهای بین‌المللی تولید شده است و کیفیت و دوام بالایی خواهند داشت.
چرا استاندارد DIN حیاتی است؟
اهمیت استفاده از محصولات منطبق بر استاندارد DIN در چند اصل کلیدی خلاصه می‌شود:
- قابلیت تعویض‌پذیری (Interchangeability): یک پیچ DIN 933 از هر تولیدکننده‌ای در جهان، باید ابعاد یکسانی داشته باشد و با یک مهره DIN 934 از تولیدکننده‌ای دیگر به درستی جفت شود. این ویژگی، تعمیر و نگهداری را بسیار ساده می‌کند.
- تضمین کیفیت و عملکرد: استانداردها حداقل‌های کیفی و خواص مکانیکی (مانند استحکام) را مشخص می‌کنند. این به معنای آن است که یک پیچ با گرید 8.8 طبق استاندارد DIN، عملکرد قابل پیش‌بینی و قابل اعتمادی خواهد داشت.
- ایمنی (Safety): در کاربردهای حساس و سازه‌ای، استفاده از اتصالات استاندارد، ضامن ایمنی و پایداری کل مجموعه است.
- ساده‌سازی ارتباطات: به جای توصیف طولانی یک پیچ (“پیچ شش گوش تمام رزوه با قطر 10 و طول 50 میلی‌متر”)، شما به سادگی می‌گویید: “پیچ M10x50 DIN 933”. این کد، تمام اطلاعات لازم را به صورت دقیق و فشرده منتقل می‌کند.

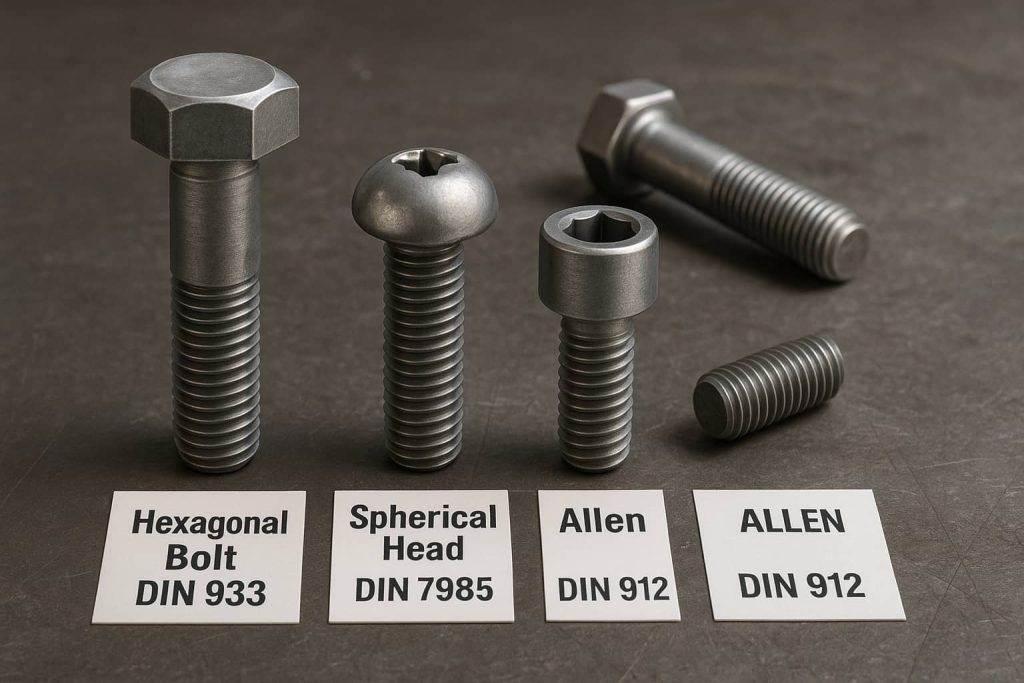

رایج‌ترین استانداردهای DIN در پیچ، مهره و واشر
اگرچه هزاران استاندارد DIN وجود دارد، اما تعداد محدودی از آن‌ها بخش عمده‌ای از بازار را تشکیل می‌دهند. جدول زیر برخی از پرکاربردترین این استانداردها را معرفی می‌کند.
| شماره استاندارد | توضیح محصول | معادل ISO | کاربرد کلیدی |
|---|---|---|---|
| DIN 933 | پیچ شش گوش تمام رزوه (Full Thread Hex Bolt) | ISO 4017 | کاربردهای عمومی که نیاز به درگیری کامل رزوه دارند. |
| DIN 931 | پیچ شش گوش نیم رزوه (Partial Thread Hex Bolt) | ISO 4014 | مناسب برای اتصالات تحت تنش برشی، جایی که بدنه بدون رزوه، مقاومت بیشتری ایجاد می‌کند. |
| DIN 912 | پیچ آلنی با سر استوانه‌ای (Socket Head Cap Screw) | ISO 4762 | ماشین‌سازی، قالب‌سازی و فضاهای محدود که امکان استفاده از آچار وجود ندارد. |
| DIN 934 | مهره شش گوش استاندارد (Standard Hex Nut) | ISO 4032 | پرکاربردترین مهره برای انواع پیچ‌های شش گوش. |
| DIN 985 | مهره قفلی نایلونی (Nylon Insert Lock Nut) | ISO 10511 | جلوگیری از شل شدن مهره در اثر لرزش و ارتعاش. |
| DIN 125 | واشر تخت (Flat Washer) | ISO 7089 | توزیع بار پیچ یا مهره بر روی سطح بزرگ‌تر و محافظت از سطح قطعه کار. |
| DIN 127 | واشر فنری (Spring Lock Washer) | – | ایجاد نیروی فنری برای جلوگیری از شل شدن اتصال. (امروزه کارایی آن مورد بحث است و کمتر در طراحی‌های جدید استفاده می‌شود). |
ویژگی‌های استاندارد DIN در تولید پیچ‌ها و مهره‌ها
استفاده از استاندارد DIN در تولید پیچ‌ها و مهره‌ها تضمین‌کننده کیفیت و دوام بالای این محصولات است. این ویژگی‌ها نه‌تنها از لحاظ فنی بلکه از جنبه ایمنی نیز بسیار مهم هستند. در این بخش، به ویژگی‌های کلیدی پیچ‌ها و مهره‌های استاندارد DIN و نحوه تأثیر آن‌ها بر کیفیت محصولات خواهیم پرداخت.
1. استحکام کششی بالا
پیچ‌های استاندارد DIN برای تحمل بارهای سنگین و فشارهای زیاد طراحی شده‌اند. استحکام کششی این پیچ‌ها به‌گونه‌ای است که می‌توانند وزن‌های سنگین را در شرایط مختلف بدون شکستن یا تغییر شکل تحمل کنند. این ویژگی برای پروژه‌های ساختمانی و ماشین‌آلات صنعتی که نیاز به اتصالات محکم دارند، بسیار حیاتی است.
2. مقاومت به خوردگی
یکی از ویژگی‌های برجسته پیچ‌های DIN، مقاومت بالای آن‌ها در برابر خوردگی است. پیچ‌ها و مهره‌های تولید شده طبق استاندارد DIN معمولاً از موادی مانند استیل ضدزنگ یا سایر آلیاژهای مقاوم به خوردگی ساخته می‌شوند. این ویژگی باعث می‌شود که پیچ‌ها حتی در محیط‌های مرطوب یا خورنده، طول عمر بیشتری داشته باشند.
3. دقت ابعادی و اندازه‌گیری دقیق
استاندارد DIN بر دقت ابعادی پیچ‌ها و مهره‌ها تأکید دارد. تمامی پیچ‌ها طبق استانداردهای دقیق طراحی و تولید می‌شوند تا هم از لحاظ عملکرد و هم از لحاظ تناسب با دیگر اجزا و قطعات صنعتی، اطمینان حاصل شود. این دقت ابعادی می‌تواند در کاهش خطاهای نصب و افزایش عمر مفید محصولات تأثیر زیادی داشته باشد.
4. ایمنی و قابلیت اطمینان بالا
پیچ‌های تولید شده مطابق با استاندارد DIN علاوه بر داشتن ویژگی‌های مکانیکی مناسب، دارای ویژگی‌های ایمنی نیز هستند. این پیچ‌ها به‌گونه‌ای طراحی شده‌اند که در شرایط مختلف، از جمله لرزش‌های شدید یا تغییرات دما، به‌خوبی عمل کرده و اتصالات ایمنی را تضمین می‌کنند.
مزایای استفاده از استاندارد DIN برای صنایع مختلف
استفاده از پیچ‌ها و مهره‌های مطابق با استاندارد DIN در صنایع مختلف مزایای زیادی به همراه دارد. این استاندارد باعث می‌شود که محصولات از کیفیت و ایمنی بالایی برخوردار باشند و همچنین به بهبود عملکرد کلی سیستم‌های صنعتی کمک کند. در این بخش، به مزایای اصلی استفاده از استاندارد DIN در صنایع مختلف خواهیم پرداخت.
1. بهبود کیفیت و دوام محصولات
استاندارد DIN تضمین می‌کند که پیچ‌ها و مهره‌ها از مواد با کیفیت بالا و فرآیندهای تولید دقیق استفاده کنند. این ویژگی به معنی افزایش عمر مفید و کاهش نیاز به تعویض یا تعمیر در طول زمان است. برای صنایعی مانند خودروسازی یا ساختمان، این مزیت می‌تواند باعث کاهش هزینه‌های نگهداری و افزایش بهره‌وری شود.
2. کاهش هزینه‌ها و افزایش بهره‌وری
استفاده از پیچ‌های استاندارد DIN در پروژه‌های صنعتی می‌تواند هزینه‌ها را کاهش دهد. این پیچ‌ها معمولاً نیاز به تعمیرات و تعویض کمتری دارند و به دلیل سازگاری بالا با دیگر اجزای سیستم، باعث افزایش سرعت و کارایی فرآیندهای تولید می‌شوند. صنایع مانند خودروسازی، ماشین‌آلات سنگین، و تجهیزات الکتریکی می‌توانند از این مزایا بهره‌برداری کنند.
3. تطابق با استانداردهای بین‌المللی
استاندارد DIN به عنوان یکی از شناخته‌شده‌ترین و معتبرترین استانداردهای جهانی، باعث می‌شود که تولیدات صنعتی به راحتی با استانداردهای جهانی تطابق پیدا کنند. این تطابق با استانداردهای بین‌المللی می‌تواند برای صنایع صادراتی مزیت رقابتی ایجاد کند و موجب تسهیل در ورود به بازارهای خارجی شود.
4. ایمنی بالا در محیط‌های صنعتی
پیچ‌ها و مهره‌های استاندارد DIN به گونه‌ای طراحی می‌شوند که در محیط‌های مختلف صنعتی از جمله شرایط سخت و پر فشار، ایمنی بالا را تضمین کنند. این پیچ‌ها به‌ویژه در صنایعی مانند ساختمان‌سازی، نفت و گاز، و تولید ماشین‌آلات مورد استفاده قرار می‌گیرند تا از بروز مشکلات ایمنی جلوگیری شود.
چگونگی انتخاب پیچ و مهره با استاندارد DIN مناسب برای پروژه‌ها
انتخاب پیچ‌ها و مهره‌های مناسب برای پروژه‌های صنعتی از اهمیت ویژه‌ای برخوردار است. انتخاب پیچ‌های با استاندارد DIN به شما کمک می‌کند تا پروژه‌های خود را با کیفیت بالا و هزینه بهینه اجرا کنید. در این بخش، نکات کلیدی برای انتخاب پیچ و مهره‌های مطابق با استاندارد DIN برای پروژه‌های مختلف آورده شده است.
1. تعیین نیازهای پروژه
قبل از انتخاب پیچ‌ها و مهره‌ها، باید نیازهای دقیق پروژه خود را بررسی کنید. عواملی مانند نوع ماده‌ای که پیچ یا مهره باید در آن استفاده شود، میزان بار و فشار وارده، و شرایط محیطی (مثلاً مرطوب، گرم، یا اسیدی بودن محیط) تأثیر زیادی در انتخاب نوع پیچ دارند. پیچ‌های DIN در انواع مختلفی تولید می‌شوند که هرکدام برای شرایط خاص طراحی شده‌اند.
2. انتخاب اندازه و جنس مناسب
یکی از نکات کلیدی در انتخاب پیچ‌ها، انتخاب اندازه و جنس مناسب آن‌ها است. پیچ‌های استاندارد DIN در اندازه‌ها و جنس‌های مختلف (مانند فولاد ضدزنگ، کربن استیل و آلیاژهای مقاوم به خوردگی) تولید می‌شوند. بسته به نوع پروژه و شرایط کاری، باید جنس و اندازه پیچ را به‌درستی انتخاب کنید تا از عملکرد بهینه آن اطمینان حاصل کنید.
3. مشاوره با کارشناسان
در صورتی که پروژه شما به پیچ‌ها و مهره‌های خاص نیاز دارد که انتخاب آن‌ها پیچیده به نظر می‌رسد، بهتر است با کارشناسان فنی و مهندسان مشورت کنید. کارشناسان می‌توانند بر اساس نیازهای دقیق شما، نوع پیچ‌های DIN را پیشنهاد دهند که بهترین عملکرد را در پروژه داشته باشند و از بروز مشکلات آینده جلوگیری کنند.
4. توجه به استانداردهای تکمیلی
گاهی اوقات پیچ‌ها و مهره‌های استاندارد DIN نیاز به تکمیل ویژگی‌های خاص دارند، مانند پوشش‌های ضد خوردگی یا مقاومت در برابر دماهای بالا. هنگام انتخاب پیچ‌های DIN برای پروژه، توجه به این ویژگی‌های تکمیلی می‌تواند نقش مهمی در بهبود عملکرد پیچ‌ها در شرایط خاص ایفا کند.
فرآیند تولید پیچ و مهره مطابق با استاندارد DIN
استاندارد DIN نه تنها به ویژگی‌ها و عملکرد پیچ‌ها و مهره‌ها می‌پردازد، بلکه بر فرآیند تولید آن‌ها نیز نظارت دارد. این استاندارد مشخصات دقیقی برای نحوه تولید، تست، و بازرسی پیچ‌ها و مهره‌ها ارائه می‌دهد تا اطمینان حاصل شود که تمام محصولات مطابق با بهترین استانداردها ساخته می‌شوند. در این بخش، فرآیند تولید پیچ‌ها و مهره‌های مطابق با استاندارد DIN به تفصیل توضیح داده می‌شود.
1. انتخاب مواد اولیه با کیفیت بالا
فرآیند تولید پیچ‌های DIN با انتخاب مواد اولیه با کیفیت آغاز می‌شود. مواد اولیه باید از نظر شیمیایی و مکانیکی با استانداردهای DIN همخوانی داشته باشند. معمولاً از فولاد کربنی، فولاد ضدزنگ و آلیاژهای خاص برای تولید پیچ‌ها و مهره‌ها استفاده می‌شود تا خواص فیزیکی و مکانیکی مطلوب به‌دست آید.
2. شکل‌دهی و فرآیندهای ساخت
در مرحله بعدی، مواد اولیه تحت فرآیندهای مختلفی مانند فورجینگ، نورد، یا تراشکاری قرار می‌گیرند تا به شکل پیچ یا مهره درآیند. این فرآیندها باید به‌گونه‌ای انجام شوند که ابعاد و ویژگی‌های پیچ‌ها طبق استاندارد DIN باشد. در این مرحله، دقت ابعادی و هندسی بسیار مهم است.
3. عملیات حرارتی و پوشش‌دهی
برای افزایش مقاومت پیچ‌ها و مهره‌ها به خوردگی و افزایش استحکام، عملیات حرارتی مختلفی مانند تمپرینگ (اعمال حرارت به قطعه برای افزایش استحکام) انجام می‌شود. علاوه بر این، پوشش‌دهی با استفاده از فرآیندهایی مانند گالوانیزه کردن، پوشش نیکل یا پوشش‌های مقاوم به خوردگی دیگر، به پیچ‌ها کمک می‌کند تا در شرایط محیطی سخت، عملکرد خود را حفظ کنند.

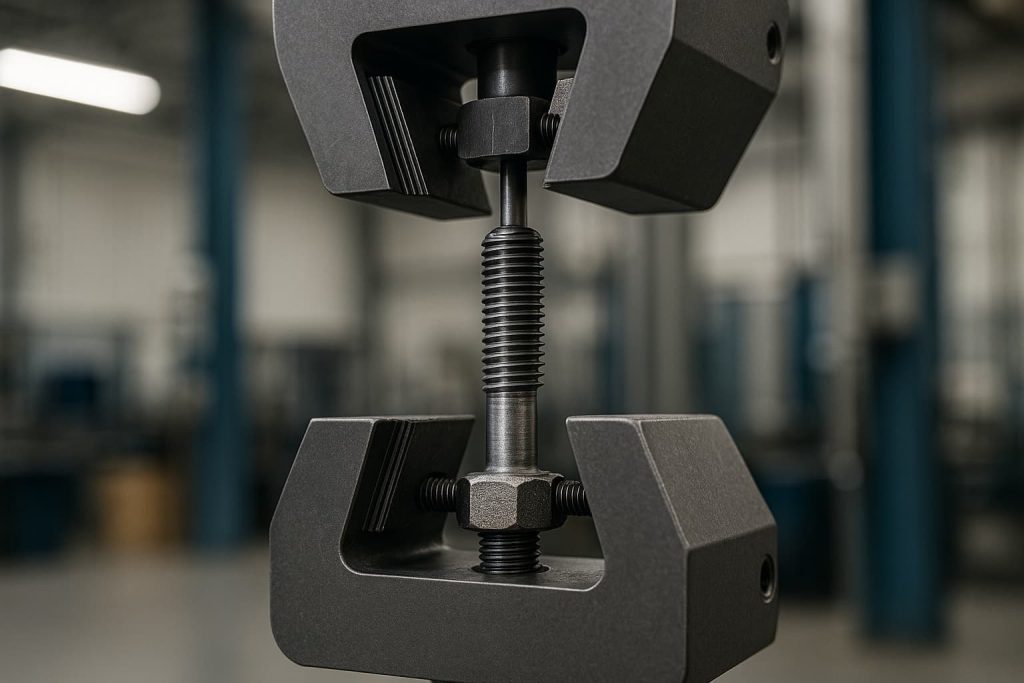

4. تست کیفیت و بازرسی
تمامی پیچ‌ها و مهره‌ها باید پس از تولید تحت تست‌های مختلف کیفیت قرار گیرند. این تست‌ها می‌توانند شامل تست‌های مکانیکی، تست‌های کششی، تست‌های سختی و تست‌های مقاومت به خوردگی باشند. هدف از این تست‌ها اطمینان از تطابق پیچ‌ها با استانداردهای DIN و تأمین کیفیت بالا است.
مهاجرت از DIN به استانداردهای ISO و EN
نکته بسیار مهمی که باید به آن توجه داشت این است که بسیاری از استانداردهای DIN در حال حاضر توسط استانداردهای بین‌المللی ISO یا استانداردهای اروپایی EN جایگزین شده‌اند. این حرکت به سمت هماهنگ‌سازی جهانی است.
آیا DIN و ISO کاملاً یکسان هستند؟
در بسیاری از موارد، استانداردهای DIN و معادل ISO آن‌ها از نظر فنی قابل جایگزینی هستند (مانند DIN 912 و ISO 4762). اما در برخی موارد، ممکن است تفاوت‌های جزئی در ابعاد وجود داشته باشد. برای مثال، در برخی سایزهای پیچ شش گوش، عرض آچارخور (width across flats) در استاندارد ISO 4017 کمی با DIN 933 متفاوت است. با این حال، در اکثر کاربردهای عمومی، این تفاوت‌ها قابل چشم‌پوشی است.
سوالات متداول (FAQ)
در این بخش، به سوالات متداول پیرامون استاندارد DIN و پیچ‌ها و مهره‌های تولید شده طبق این استاندارد پاسخ داده می‌شود. این سوالات می‌توانند به رفع ابهامات خوانندگان و کمک به انتخاب درست پیچ‌ها و مهره‌ها برای پروژه‌های مختلف کمک کنند.
1. آیا تمام پیچ‌ها و مهره‌ها باید مطابق با استاندارد DIN تولید شوند؟
جواب: نه، تمام پیچ‌ها و مهره‌ها نیاز به استاندارد DIN ندارند، اما استفاده از پیچ‌های DIN در بسیاری از صنایع توصیه می‌شود زیرا این پیچ‌ها دارای کیفیت بالا و ویژگی‌های ایمنی مطلوب هستند. بسیاری از صنایع بزرگ مانند خودروسازی، ساختمان‌سازی و تجهیزات صنعتی از پیچ‌های DIN برای اطمینان از عملکرد و ایمنی بیشتر استفاده می‌کنند.
2. چه تفاوتی بین پیچ‌های DIN و پیچ‌های دیگر استانداردها وجود دارد؟
جواب: پیچ‌های DIN در مقایسه با پیچ‌های سایر استانداردها، ویژگی‌هایی مانند دقت ابعادی بالا، مقاومت به خوردگی، و استحکام کششی بیشتری دارند. این پیچ‌ها مطابق با یک سیستم استاندارد دقیق تولید می‌شوند که اطمینان می‌دهد محصولات نهایی دارای کیفیت و ایمنی بالا باشند.
3. چگونه می‌توان پیچ‌های DIN را از سایر پیچ‌ها شناسایی کرد؟
جواب: پیچ‌های DIN معمولاً با کدهای مشخصی شناسایی می‌شوند که در آن‌ها نوع پیچ، اندازه و مشخصات فنی دیگر درج شده است. برای مثال، پیچ DIN 933 به پیچ‌های شش‌ضلعی اشاره دارد. این کدها به راحتی می‌توانند به شما کمک کنند تا پیچ‌های DIN را از پیچ‌های غیر استاندارد شناسایی کنید.
4. آیا پیچ‌های DIN قیمت بالاتری دارند؟
جواب: پیچ‌های DIN معمولاً قیمت بالاتری نسبت به پیچ‌های غیر استاندارد دارند، زیرا فرآیند تولید آن‌ها دقیق‌تر و بر اساس استانداردهای سختگیرانه‌تری است. با این حال، هزینه اضافی برای استفاده از پیچ‌های DIN می‌تواند در بلندمدت با کاهش هزینه‌های تعمیرات و افزایش دوام محصول جبران شود.
جمع‌بندی
استاندارد DIN همچنان یک مرجع قدرتمند و معتبر در صنعت اتصالات، به خصوص در ایران است. آشنایی با کدهای رایج آن به شما کمک می‌کند تا با اطمینان کامل، محصول دقیق و مناسب برای نیاز خود را شناسایی و تهیه کنید. هنگام خرید، همیشه به شماره استاندارد DIN یا معادل ISO آن توجه کنید تا از کیفیت و سازگاری اتصال خود مطمئن شوید.
