شکل و شمایل حفره یا برآمدگی روی سر پیچ که ابزار با آن درگیر می‌شود، آچارخور یا نوع سرپیچ (Drive Type) نام دارد. این بخش به ظاهر ساده، در واقع یک رابط مهندسی‌شده و حیاتی است که وظیفه انتقال نیروی چرخشی (گشتاور) از ابزار به پیچ را بر عهده دارد. انتخاب یک آچارخور نامناسب می‌تواند به راحتی منجر به سر خوردن ابزار، هرز شدن (Stripping) سر پیچ و عدم توانایی در بستن یا باز کردن اتصال شود.
درک تفاوت‌های بین آچارخورهای مختلف به شما کمک می‌کند تا برای هر کاربردی، از ساخت یک کابینت ساده تا مونتاژ یک موتور پیچیده، ابزار و پیچ مناسب را انتخاب کنید. در این مقاله به بررسی علمی و کاربردی معروف‌ترین انواع آچارخور می‌پردازیم.
آچارخور پیچ چیست؟
آچارخور پیچ، قسمتی از پیچ است که به وسیله ابزارهای خاص، مانند آچار یا پیچ‌گوشتی، برای نصب یا سفت کردن پیچ‌ها استفاده می‌شود. این ویژگی باعث می‌شود که پیچ‌ها به راحتی نصب شده و از قابلیت سفت شدن مؤثر برخوردار شوند. آچارخور پیچ‌ها معمولاً در بخش بالایی پیچ قرار دارند و برای اعمال گشتاور و نیرو جهت اتصال دو قطعه به هم، به کار می‌روند. انتخاب نوع صحیح آچارخور پیچ، تأثیر زیادی بر عملکرد پیچ و سادگی نصب آن دارد.
آچارخور پیچ‌ها انواع مختلفی دارند که هرکدام برای کاربردهای خاص طراحی شده‌اند. این انواع شامل طرح‌هایی هستند که برای استفاده با ابزارهای مخصوص مانند پیچ‌گوشتی‌های برقی و دستی طراحی شده‌اند تا عملیات نصب را سریع‌تر و کارآمدتر کنند.
پدیده Cam-Out (لغزش و بیرون پریدن ابزار)
قبل از بررسی انواع آچارخور، باید با مهم‌ترین چالش در طراحی آن‌ها آشنا شویم: پدیده Cam-Out. این پدیده زمانی رخ می‌دهد که به دلیل طراحی زاویه‌دار آچارخور، با افزایش گشتاور، یک نیروی محوری به سمت بیرون ایجاد شده و باعث می‌شود نوک پیچ‌گوشتی از داخل سر پیچ به بیرون بپرد. این اتفاق منجر به آسیب به سر پیچ، ابزار و قطعه کار می‌شود. آچارخورهای مدرن برای به حداقل رساندن این پدیده طراحی شده‌اند.

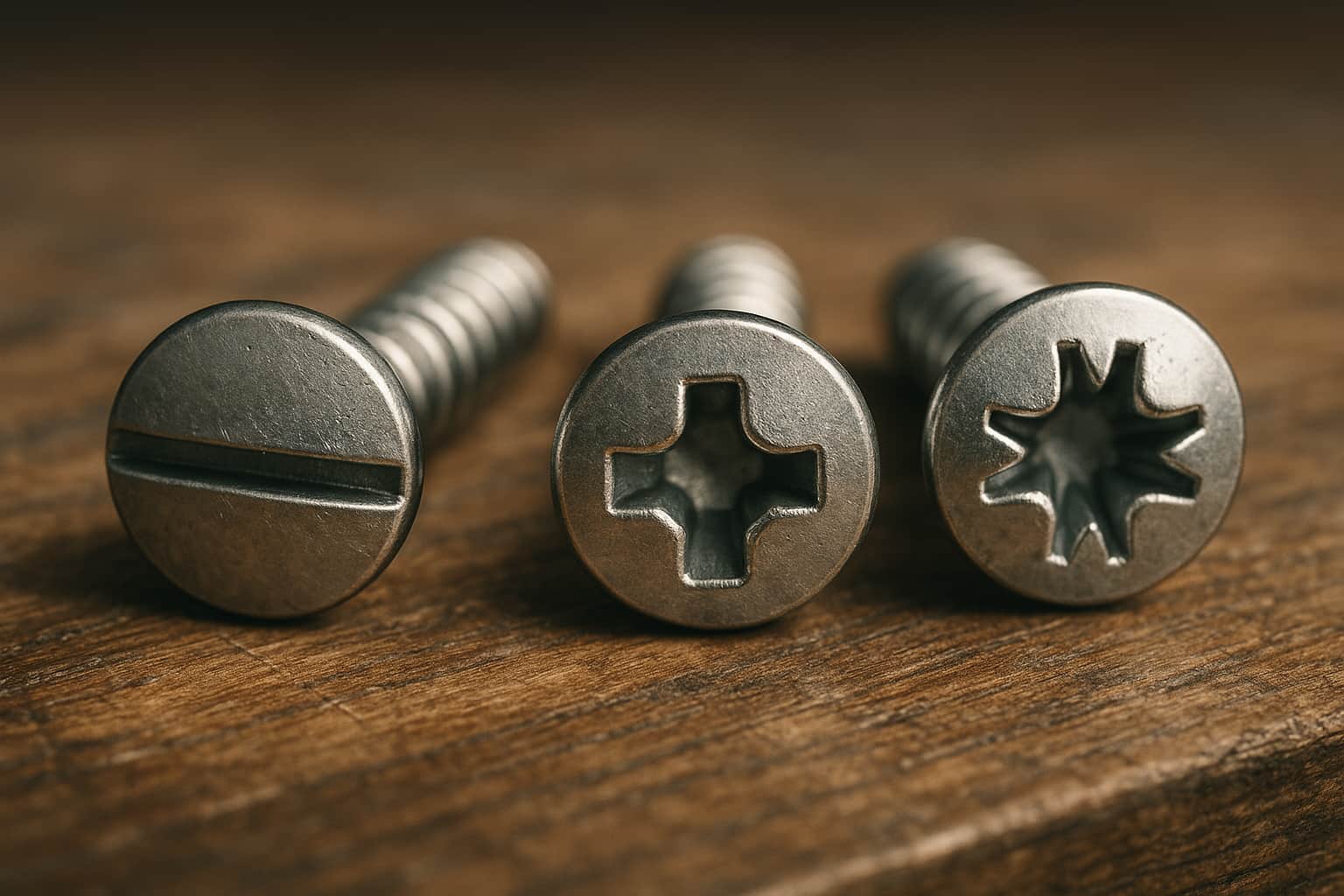

مقایسه جامع و کاربردی انواع آچارخور
در جدول زیر، رایج‌ترین انواع آچارخور را با تمام مزایا، معایب و کاربردهایشان مقایسه کرده‌ایم.
| نام آچارخور | معادل انگلیسی | مزایا، معایب و کاربردها |
|---|---|---|
| دوسو | Slotted | مزایا: ساخت ارزان، سادگی. معایب: مستعدترین نوع به Cam-Out، انتقال گشتاور ضعیف، احتمال آسیب به قطعه با لغزش ابزار. کاربرد: کارهای سبک، پیچ‌های تنظیم، کاربردهای سنتی. |
| چهارسو (فیلیپس) | Phillips | مزایا: خود-مرکز-کن، بسیار رایج. معایب: طراحی برای Cam-Out در گشتاور بالا، نقطه ضعف در دنیای مدرن. کاربرد: کارهای عمومی، دیوار خشک، الکترونیک. |
| چهارسوی پیشرفته (پوزی‌درایو) | Pozidriv (PZ) | مزایا: کاهش شدید Cam-Out، انتقال گشتاور بهتر از فیلیپس. معایب: نباید با ابزار فیلیپس استفاده شود! آسیب به سر پیچ و ابزار. کاربرد: نجاری و کابینت‌سازی اروپایی. |
| آلنی (شش‌گوش داخلی) | Hex Socket / Allen | مزایا: انتقال گشتاور عالی، مقاومت بالا در برابر هرز شدن، مناسب پیچ‌های بدون کلگی و فضاهای محدود. معایب: ابزار بی‌کیفیت یا سایز اشتباه، مستعد گرد شدن (Rounding). کاربرد: ماشین‌سازی، مونتاژ مبلمان، دوچرخه، قالب‌سازی. |
| ستاره‌ای (تورکس) | Torx / Star (T) | مزایا: بهترین عملکرد در انتقال گشتاور، تقریبا حذف کامل Cam-Out، عمر طولانی ابزار و سر پیچ. معایب: نیاز به ابزار تخصصی تورکس. کاربرد: خودروسازی، الکترونیک، تجهیزات سنگین، کاربردهای با گشتاور بالا. |
| مربعی (رابرتسون) | Robertson / Square | مزایا: مقاومت عالی در برابر Cam-Out، درگیری بسیار خوب ابزار. معایب: خارج از آمریکای شمالی کمتر رایج. کاربرد: نجاری و ساخت‌وسازهای چوبی. |
جدول رتبه‌بندی عملکرد انواع آچارخور
برای یک مقایسه سریع، عملکرد هر آچارخور را در معیارهای کلیدی رتبه‌بندی کرده‌ایم.
| معیار عملکرد | دوسو (Slotted) | چهارسو (Phillips) | آلنی (Hex) | ستاره‌ای (Torx) |
|---|---|---|---|---|
| انتقال گشتاور | بسیار ضعیف | ضعیف | خوب | عالی |
| مقاومت به Cam-Out | بسیار ضعیف | ضعیف | عالی | عالی |
| مقاومت به هرز شدن (Stripping) | بسیار ضعیف | ضعیف | خوب | عالی |
چرا انتخاب نوع آچارخور پیچ اهمیت دارد؟
انتخاب نوع آچارخور پیچ برای پروژه‌های صنعتی و ساخت‌وساز بسیار حیاتی است. انتخاب صحیح نوع آچارخور می‌تواند تأثیر زیادی بر کارایی، سرعت نصب و دوام پیچ‌ها داشته باشد. در این بخش، به بررسی عواملی که نشان می‌دهد چرا انتخاب آچارخور پیچ مناسب اهمیت دارد، پرداخته می‌شود:
تسهیل فرآیند نصب
هر نوع آچارخور پیچ برای استفاده با ابزار خاصی طراحی شده است. به عنوان مثال، پیچ‌های Phillips به‌طور خاص برای جلوگیری از سر خوردن پیچ‌گوشتی طراحی شده‌اند و از این رو، باعث افزایش دقت و سرعت نصب می‌شوند. در صورتی که نوع آچارخور پیچ به درستی انتخاب نشود، ممکن است فرآیند نصب پیچ طولانی‌تر و دشوارتر شود.
جلوگیری از آسیب به پیچ
استفاده از پیچ‌گوشتی یا ابزارهای نامناسب با آچارخور پیچ می‌تواند باعث آسیب به سر پیچ شود. این آسیب ممکن است منجر به مشکل در باز و بسته کردن پیچ یا نیاز به ابزارهای پیچیده‌تر برای بیرون آوردن آن شود. بنابراین، انتخاب آچارخور مناسب باعث می‌شود که پیچ در برابر فشار و گشتاور بالا مقاوم‌تر باشد.
تطبیق با نیازهای صنعتی
در پروژه‌های صنعتی، برخی پیچ‌ها نیاز به گشتاور بالا دارند، بنابراین باید از آچارخورهای مخصوصی مانند Torx یا Pozidriv استفاده شود که توانایی انتقال گشتاور بیشتر را دارند. انتخاب اشتباه می‌تواند باعث شکستن پیچ یا عدم توانایی در سفت کردن پیچ‌ها شود.
استانداردهای عملکرد
برخی استانداردهای صنعتی برای پیچ‌ها وجود دارند که نیاز به آچارخورهای خاص دارند. استفاده از نوع صحیح آچارخور پیچ‌ها در این صنایع باعث اطمینان از رعایت استانداردهای عملکرد و امنیت می‌شود.

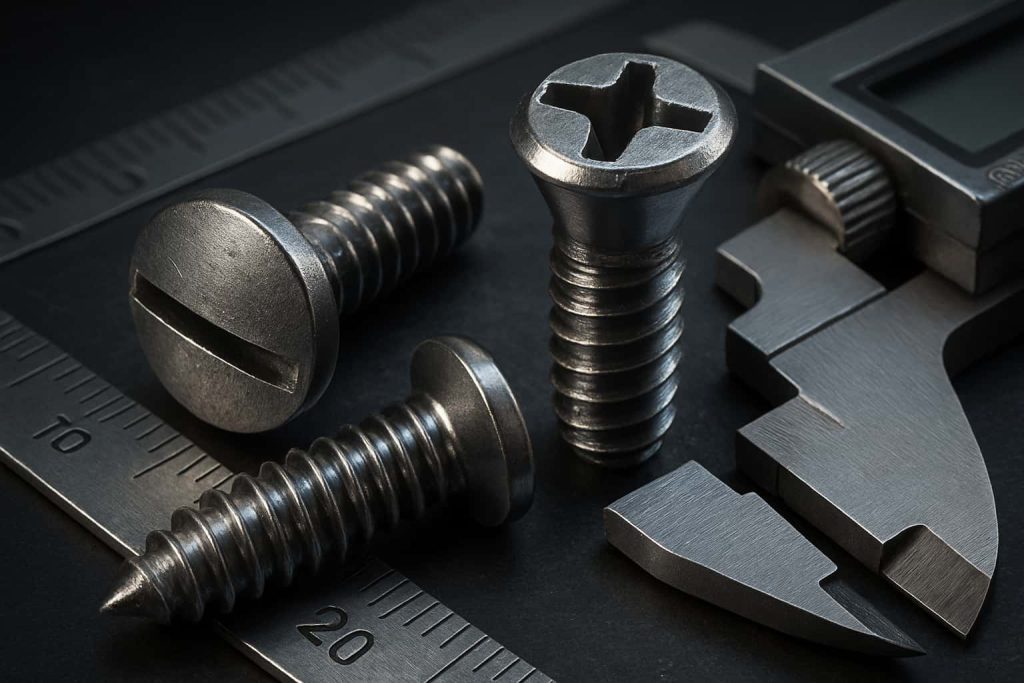

ویژگی‌های فنی آچارخور پیچ‌ها
آچارخور پیچ‌ها ویژگی‌های فنی خاصی دارند که تأثیر زیادی بر عملکرد و طول عمر آن‌ها در کاربردهای مختلف صنعتی می‌گذارند. در این بخش به ویژگی‌های فنی و ساختاری آچارخور پیچ‌ها پرداخته می‌شود:
مقاومت در برابر سایش
آچارخور پیچ‌ها باید از مقاوم‌ترین مواد ساخته شده باشند تا در هنگام استفاده طولانی‌مدت، سایش زیادی را متحمل نشوند. پیچ‌هایی با آچارخور Torx و Pozidriv معمولاً به دلیل طراحی خاص و ضخامت مناسب مواد، در برابر سایش بسیار مقاوم هستند و به همین دلیل در پروژه‌های سنگین و صنعتی بیشتر استفاده می‌شوند.
توانایی انتقال گشتاور
یکی از مهم‌ترین ویژگی‌های فنی آچارخور پیچ‌ها توانایی انتقال گشتاور است. پیچ‌هایی که دارای آچارخورهای شش‌ضلعی یا Torx هستند، توانایی انتقال گشتاور بالاتری دارند، که این ویژگی در هنگام نصب پیچ‌های بزرگ و سنگین اهمیت زیادی دارد. پیچ‌های Phillips و Pozidriv نیز به‌خوبی این وظیفه را انجام می‌دهند، اما در برابر گشتاورهای بالاتر ممکن است نیاز به دقت بیشتری داشته باشند.
مقاومت در برابر حرارت
در برخی از کاربردهای صنعتی، پیچ‌ها باید در معرض حرارت بالا قرار گیرند. برای این‌گونه شرایط، آچارخور پیچ‌ها باید از مواد مقاوم در برابر حرارت ساخته شوند تا عملکرد آن‌ها در دماهای بالا بدون هیچ مشکلی ادامه یابد. پیچ‌هایی با آچارخور Torx به‌ویژه در صنایع خودرو و ماشین‌آلات سنگین در دماهای بالا استفاده می‌شوند.
دقت و تناسب
آچارخور پیچ‌ها باید به گونه‌ای طراحی شوند که با ابزار مناسب تناسب کامل داشته باشند. تناسب دقیق ابزار با پیچ باعث می‌شود که نیروی مورد نیاز برای نصب به‌طور یکنواخت و مؤثر وارد شود. این ویژگی از اهمیت زیادی برخوردار است، چرا که هرگونه اشتباه در انتخاب آچارخور یا ابزار می‌تواند منجر به آسیب به پیچ یا ابزار شود.
قابلیت استفاده در محیط‌های خاص
آچارخور پیچ‌ها ممکن است در محیط‌های خاص مانند فضاهای مرطوب، محیط‌های شیمیایی یا دماهای بسیار پایین یا بالا استفاده شوند. بنابراین، مواد و طراحی پیچ باید به گونه‌ای باشد که بتواند در این شرایط سخت عملکرد خود را حفظ کند. این ویژگی‌ها باعث می‌شود که انتخاب دقیق آچارخور پیچ برای کاربردهای خاص اهمیت زیادی داشته باشد.
کاربردهای مختلف آچارخور پیچ‌ها
آچارخور پیچ‌ها در بسیاری از صنایع و پروژه‌های مختلف کاربرد دارند. انتخاب نوع مناسب آچارخور پیچ می‌تواند تأثیر زیادی بر کیفیت و سرعت نصب داشته باشد. در این بخش به برخی از کاربردهای رایج آچارخور پیچ‌ها در صنایع مختلف پرداخته می‌شود:
صنعت خودروسازی
در صنعت خودروسازی، پیچ‌ها و مهره‌ها به طور گسترده‌ای برای مونتاژ قطعات مختلف خودرو استفاده می‌شوند. برای این صنعت، پیچ‌های با آچارخور Torx و Pozidriv معمولاً به دلیل توانایی بالا در انتقال گشتاور و مقاومت در برابر فشارهای بالا استفاده می‌شوند. این پیچ‌ها معمولاً در مکان‌هایی که نیاز به دقت بالایی دارند، مانند موتور و سیستم تعلیق، کاربرد دارند.
تجهیزات الکترونیکی
در صنعت الکترونیک، پیچ‌های کوچک با آچارخور Phillips و Slotted برای نصب قطعات الکترونیکی، بردهای مدار چاپی و قطعات حساس دیگر استفاده می‌شوند. این پیچ‌ها باید دارای ویژگی‌هایی مانند دقت بالا و نصب آسان باشند تا آسیبی به قطعات الکترونیکی وارد نشود. پیچ‌های Phillips معمولاً برای نصب راحت‌تر و جلوگیری از آسیب به قطعات حساس انتخاب می‌شوند.
صنایع ساختمانی
در صنایع ساختمانی، پیچ‌ها برای اتصالات مختلف مانند اتصال سازه‌های فلزی، چوبی و بتن به‌کار می‌روند. پیچ‌های با آچارخور دوسو یا چهارسو معمولاً برای نصب‌های ساده و معمولی در پروژه‌های ساختمانی استفاده می‌شوند، زیرا این پیچ‌ها قابل دسترسی و استفاده با ابزارهای دستی استاندارد هستند.
صنایع نظامی و فضایی
در صنایع نظامی و فضایی، پیچ‌ها باید بسیار مقاوم و دقیق باشند. پیچ‌های Torx یا Pozidriv معمولاً برای این نوع صنایع انتخاب می‌شوند، زیرا این پیچ‌ها به‌طور مؤثری می‌توانند گشتاور بالاتر را تحمل کنند و در شرایط سخت محیطی نیز عملکرد خوبی دارند. این پیچ‌ها در ساخت تجهیزات نظامی و فضایی، که نیاز به دوام و دقت بالایی دارند، کاربرد دارند.
تجهیزات پزشکی
در تجهیزات پزشکی، پیچ‌ها باید از استانداردهای خاصی برخوردار باشند، زیرا آن‌ها در تماس با بدن انسان و محیط‌های حساس قرار دارند. پیچ‌های Phillips و Pozidriv معمولاً برای این کاربردها انتخاب می‌شوند تا از نصب دقیق و ایمن قطعات پزشکی اطمینان حاصل شود. این پیچ‌ها باید از مواد ضدآلرژی و مقاوم در برابر خوردگی ساخته شده باشند.

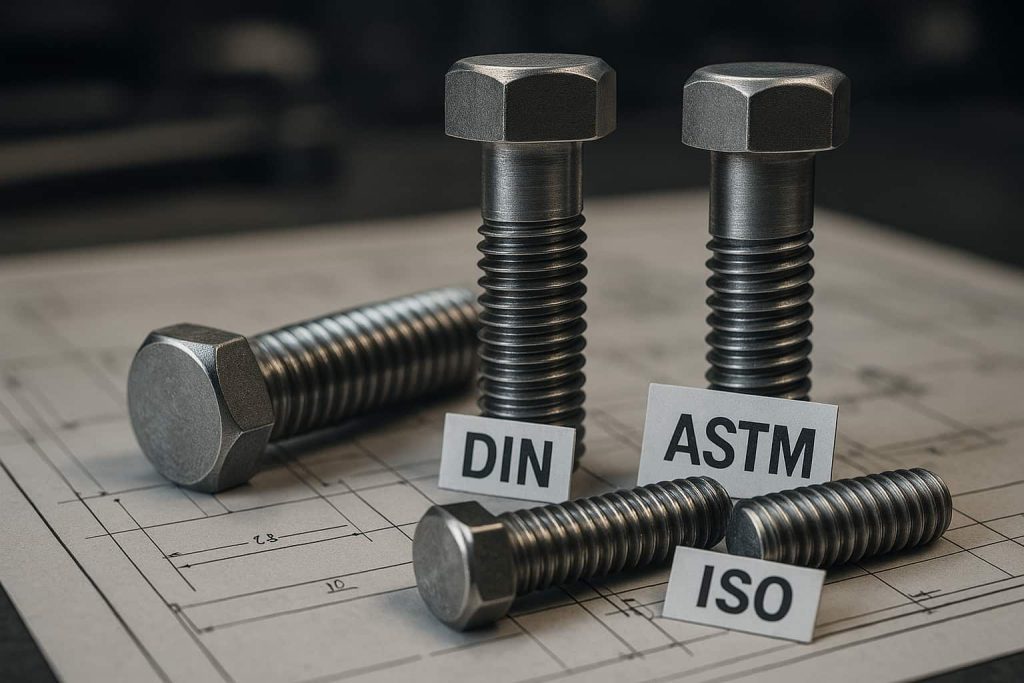

آچارخور پیچ‌ها و استانداردهای صنعتی
در این بخش، به بررسی استانداردهای صنعتی برای انواع آچارخور پیچ‌ها پرداخته می‌شود. رعایت این استانداردها از اهمیت زیادی برخوردار است چرا که تضمین می‌کند که پیچ‌ها از لحاظ کیفیت و عملکرد مطابق با نیازهای صنعتی و ایمنی تولید می‌شوند. همچنین، انتخاب پیچ‌های مطابق با استانداردهای خاص می‌تواند در بهبود عملکرد و دوام آن‌ها در شرایط مختلف محیطی و کاربردهای صنعتی تأثیرگذار باشد.
استانداردهای جهانی برای آچارخور پیچ‌ها
آچارخور پیچ‌ها تحت استانداردهای مختلف بین‌المللی تولید می‌شوند که برای تضمین کیفیت و ایمنی طراحی شده‌اند. برخی از این استانداردها شامل موارد زیر هستند:
- ISO 4757: این استاندارد، به پیچ‌ها و مهره‌های با آچارخور مربوط می‌شود و به‌ویژه برای انتخاب ابزارهای مناسب برای نصب پیچ‌های خاص، راهنمایی‌هایی را ارائه می‌دهد.
- DIN 1810: استاندارد آلمان برای پیچ‌های شش‌گوش که برای استفاده در صنایع مختلف از جمله خودروسازی و ساخت‌وساز مناسب هستند.
- ASTM F3125: استاندارد ایالات متحده برای پیچ‌ها و اتصالات فلزی که شامل مشخصات آچارخور پیچ‌ها نیز می‌شود. این استاندارد به‌ویژه برای اتصالات فلزی که باید در برابر فشار و گشتاور بالا مقاومت کنند، اهمیت دارد.
استانداردهای عملکرد و ایمنی پیچ‌ها
انتخاب پیچ‌ها با آچارخورهای مطابق با استانداردهای صنعتی باعث می‌شود که پیچ‌ها در شرایط مختلف کارکرد بهتری داشته باشند. این استانداردها شامل موارد زیر هستند:
- مقاومت در برابر سایش و خوردگی: پیچ‌هایی که با آچارخورهای خاص مانند Torx و Pozidriv طراحی شده‌اند، معمولاً در برابر سایش و خوردگی مقاوم‌تر هستند و این ویژگی آن‌ها را برای استفاده در محیط‌های سخت و صنعتی مناسب می‌سازد.
- مقاومت در برابر گشتاور بالا: پیچ‌هایی با طراحی‌های پیچیده‌تر مانند Torx و Pozidriv به‌خوبی می‌توانند گشتاور بالاتری را تحمل کنند. این ویژگی برای پروژه‌هایی که نیاز به نصب پیچ‌های با مقاومت بالا دارند، بسیار مهم است.
- مناسب برای استفاده در دماهای بالا و پایین: پیچ‌هایی که مطابق با استانداردهای خاص ساخته شده‌اند، باید توانایی عملکرد در دماهای مختلف را داشته باشند. به‌عنوان مثال، پیچ‌هایی که در صنایع خودروسازی یا فضایی به کار می‌روند، باید در دماهای بسیار بالا یا پایین بتوانند عملکرد خود را حفظ کنند.
استانداردهای پوشش‌های محافظ و مواد پیچ‌ها
یکی از دیگر جوانب مهم استانداردهای صنعتی برای پیچ‌ها، انتخاب مواد و پوشش‌های محافظ است که می‌تواند عمر مفید پیچ‌ها را افزایش دهد. برخی از پوشش‌های معمول عبارتند از:
- پوشش گالوانیزه: این پوشش به پیچ‌ها کمک می‌کند تا در برابر خوردگی و شرایط محیطی مقاوم‌تر شوند. پیچ‌های با پوشش گالوانیزه معمولاً در کاربردهای بیرونی و در محیط‌هایی با رطوبت زیاد استفاده می‌شوند.
- پوشش‌های سرامیکی و مسی: برای کاربردهای خاص، مانند صنایع الکترونیک، پیچ‌ها می‌توانند با پوشش‌های خاص سرامیکی یا مسی محافظت شوند تا از تداخلات الکتریکی جلوگیری کنند.
تأثیر استانداردها در انتخاب پیچ‌های مناسب
رعایت استانداردهای صنعتی برای آچارخور پیچ‌ها به تولیدکنندگان این امکان را می‌دهد که پیچ‌هایی با کیفیت بالا تولید کنند که در برابر فشار، سایش، دما و سایر عوامل محیطی مقاوم باشند. همچنین، این استانداردها به کاربران کمک می‌کنند تا پیچ‌های مناسب برای کاربرد خاص خود را انتخاب کنند، که این امر باعث افزایش کارایی و دوام پروژه‌ها می‌شود.
جمع‌بندی: کدام آچارخور را انتخاب کنیم؟
انتخاب شما باید بر اساس نیازهای پروژه باشد:
- برای کارهای عمومی و خانگی، چهارسو (Phillips) به دلیل در دسترس بودن رایج است.
- برای نجاری و کابینت‌سازی حرفه‌ای، پوزی‌درایو (Pozidriv) یا مربعی (Robertson) انتخاب‌های بهتری هستند.
- برای مونتاژ ماشین‌آلات، دوچرخه و فضاهای محدود، آلنی (Hex) یک استاندارد قابل اعتماد است.
- برای کاربردهای حساس، صنعتی، خودرویی و هرجایی که به حداکثر گشتاور و اطمینان نیاز دارید، ستاره‌ای (Torx) بی‌رقیب و بهترین انتخاب ممکن است.
با کنار گذاشتن آچارخورهای سنتی و منسوخ مانند دوسو و حرکت به سمت سیستم‌های مدرن‌تر مانند آلنی و تورکس، می‌توانید کیفیت، سرعت و ایمنی کارهای خود را به شکل چشمگیری افزایش دهید.
