یکی از مهمترین مشخصههای یک پیچ که اغلب با شکل سر آن (Head Shape) اشتباه گرفته میشود، آچارخور (Driving Recess یا Drive Type) آن است. آچارخور به شکل هندسی حفره یا سطح خارجی روی گل پیچ گفته میشود که ابزار (مانند پیچگوشتی یا آچار) با آن درگیر شده و گشتاور را برای چرخاندن پیچ منتقل میکند. انتخاب نوع آچارخور، یک تصمیم مهندسی است که بر سرعت مونتاژ، میزان گشتاور قابل اعمال، و دوام پیچ و ابزار تأثیر مستقیم دارد.
در این مقاله جامع از دانشنامه تخصصی، به بررسی عمیق انواع رایج آچارخور، مزایا و معایب هرکدام، و پدیدههایی مانند “Cam-out” میپردازیم.
آچارخور (Driving Recess) چیست؟
آچارخور (Driving Recess) به قسمتی از پیچها یا مهرهها گفته میشود که در آن محلی برای قرار دادن آچار یا ابزار خاص جهت چرخاندن و نصب پیچ تعبیه میشود. این طراحی باعث میشود که پیچ به راحتی در حین نصب یا باز کردن توسط ابزار مناسب قرار گیرد، بدون اینکه ابزار لغزش کند یا آسیب ببیند. این ویژگی میتواند نقش بسیار مهمی در افزایش سرعت نصب پیچها و کاهش خطاهای انسانی ایفا کند.
چرا آچارخور در پیچها استفاده میشود؟
- جلوگیری از لغزش ابزار: آچارخور طراحی شده است تا از لغزش ابزار هنگام نصب پیچها جلوگیری کند. این موضوع باعث میشود که کاربر بتواند پیچ را با دقت بیشتری نصب کند.
- افزایش کارایی: با وجود آچارخور، نصب پیچها سریعتر و راحتتر انجام میشود، زیرا ابزار به راحتی در محفظه آچارخور قرار میگیرد و نیازی به دقت بالا برای قرار دادن ابزار نیست.
- مقاومت بیشتر: طراحی آچارخور باعث میشود که فشار و بار وارد شده به پیچ به طور یکنواخت در سطح پیچ توزیع شود، که این امر به مقاومت پیچ در برابر فشارهای بالا کمک میکند.
تفاوت آچارخور با دیگر انواع سر پیچها
آچارخورها به طور معمول با طراحی خاص و شکافهای مختلف در سر پیچها ایجاد میشوند. این طراحی به طور عمده در پیچهای چهارگوش (Square)، پلاسما (Pozidriv)، فیلیپس (Philips) و شکاف ساده (Slotted) قابل مشاهده است. در مقابل، پیچهای شکاف ساده معمولاً تنها یک شکاف در سر پیچ دارند که باعث میشود ابزار بیشتری برای درگیری با پیچ نیاز باشد و احتمال لغزش ابزار در این نوع پیچها بیشتر است. در آچارخور، طراحی خاص شکاف باعث افزایش درگیری ابزار با پیچ میشود، بنابراین کاربر میتواند پیچ را با دقت و سرعت بیشتری نصب کند.

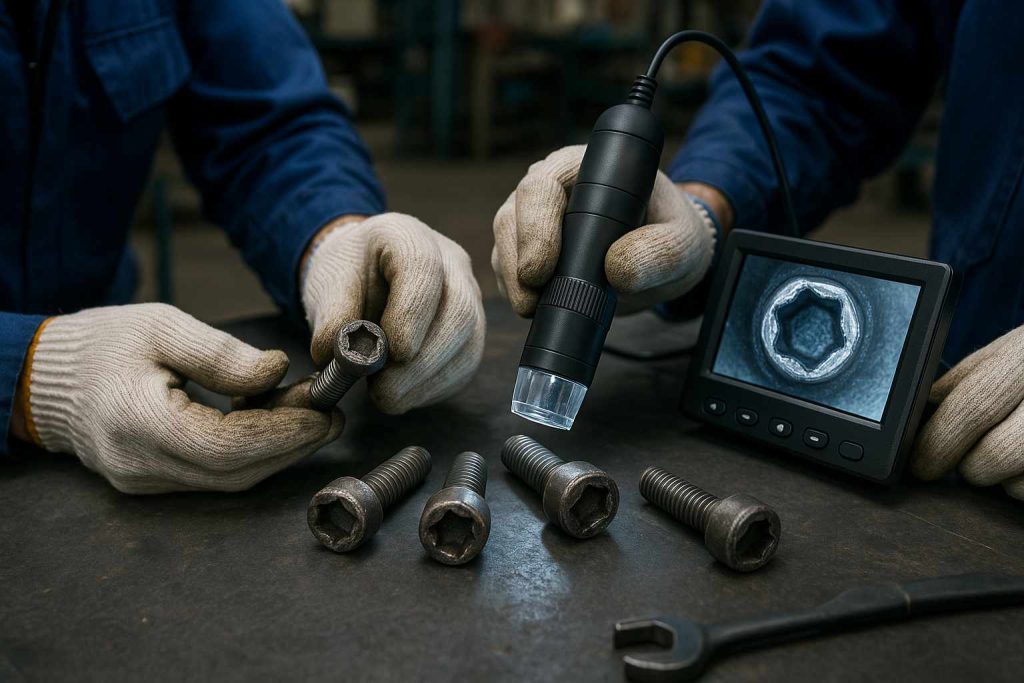

استانداردهای آچارخور در پیچها
آچارخورهای پیچها معمولاً با استانداردهای مختلف طراحی میشوند که بسته به نوع پیچ و کاربرد آن، تأثیر زیادی بر عملکرد و ایمنی پیچها دارند. در این بخش، به بررسی مهمترین استانداردهای آچارخور و تأثیر آنها در طراحی پیچها خواهیم پرداخت.
استانداردهای بینالمللی برای طراحی آچارخور
برای تولید پیچهای با آچارخور دقیق، رعایت استانداردهای بینالمللی از اهمیت زیادی برخوردار است. این استانداردها نه تنها به طراحی صحیح آچارخور کمک میکنند، بلکه تأثیر زیادی بر کیفیت و عملکرد پیچها دارند. مهمترین استانداردها عبارتند از:
- استاندارد ISO برای آچارخور
ISO 4762: یکی از استانداردهای جهانی است که برای طراحی پیچهایی با آچارخور مناسب تعیین شده است. این استاندارد بر اساس ابعاد و شکل آچارخور، عمق و توزیع بار پیچ، ویژگیهایی مانند میزان مقاومت پیچ را به طور دقیق مشخص میکند.
در این استاندارد، برای پیچهایی که در صنایع حساس و سنگین استفاده میشوند، توجه خاصی به طراحی آچارخور به منظور افزایش ایمنی و مقاومت پیچها صورت میگیرد.
- استاندارد DIN برای آچارخور
DIN 974 و DIN 933: استانداردهایی هستند که طراحی پیچهای آچارخور با توجه به میزان فشار و لغزش ابزار را تعیین میکنند. پیچهای این استاندارد به گونهای طراحی میشوند که بتوانند در شرایط سخت مانند صنعت خودروسازی یا صنایع نفت و گاز به درستی عمل کنند.
آچارخورهای طراحی شده بر اساس این استاندارد به پیچها مقاومت بیشتری در برابر تغییرات فشار و کشش میدهند و از این رو عمر مفید پیچها افزایش مییابد.
- استاندارد ANSI/ASME برای آچارخور
در استاندارد ANSI/ASME B18.2.1 طراحی پیچها با آچارخورهای استاندارد مانند پلاسما (Pozidriv) و فیلیپس (Philips) به وضوح مشخص شده است.
این استانداردها تأکید دارند که برای پیچهایی که در اتصالات حساس و قوی به کار میروند، باید از آچارخورهای با عمق دقیق و مقاومت بالا استفاده شود تا پیچها در برابر آسیبهای ناشی از فشار زیاد یا استفاده نادرست مقاوم باشند.
- تفاوتهای استانداردهای DIN و ANSI
استاندارد DIN معمولاً برای پیچهای تولید شده در آلمان و کشورهای اروپایی استفاده میشود و توجه خاصی به دقت طراحی و ثبات پیچها دارد.
استاندارد ANSI بیشتر در آمریکا و سایر کشورهای انگلیسیزبان به کار میرود و به ویژه در طراحی پیچهای اینچی با آچارخورهای خاص مانند فیلیپس و پلاسما مورد استفاده قرار میگیرد.

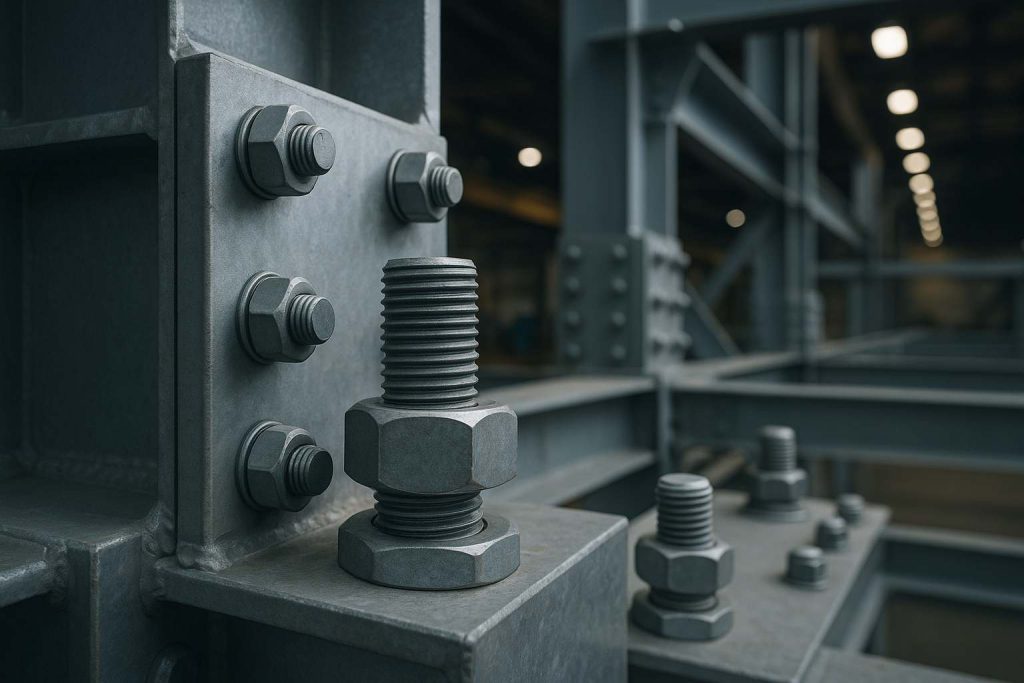

چرا این همه تنوع در آچارخورها وجود دارد؟
تنوع زیاد در طراحی آچارخورها به دلیل یک بدهبستان مهندسی بین چند فاکتور کلیدی است:
- قابلیت انتقال گشتاور: برخی طرحها (مانند تورکس) میتوانند گشتاور بسیار بالایی را بدون لغزش منتقل کنند، در حالی که برخی دیگر (مانند دوسو) برای گشتاورهای پایین مناسباند.
- پدیده Cam-out (لغزش و خروج ابزار): این پدیده زمانی رخ میدهد که تحت فشار گشتاور، نوک ابزار تمایل به خارج شدن از حفره آچارخور دارد. برخی طرحها عمداً برای Cam-out طراحی شدهاند (برای جلوگیری از سفت شدن بیش از حد) و برخی دیگر برای جلوگیری از آن.
- سهولت درگیری و هممرکز شدن: برخی آچارخورها (مانند چهارسو) به طور خودکار ابزار را در مرکز قرار میدهند که سرعت مونتاژ را بالا میبرد.
- هزینه تولید: آچارخورهای سادهتر مانند دوسو، ارزانتر تولید میشوند.
- کاربردهای خاص و امنیتی: برخی آچارخورها برای جلوگیری از دستکاری توسط افراد غیرمجاز طراحی شدهاند.
انواع آچارخور
در ادامه به معرفی رایجترین انواع آچارخور و ویژگیهای آنها میپردازیم:
۱. دوسو (Slotted)
قدیمیترین و سادهترین نوع آچارخور. با وجود سادگی، معایب زیادی دارد: ابزار به راحتی از آن خارج میشود، هممرکز کردن آن دشوار است و نمیتوان گشتاور بالایی را به آن اعمال کرد. امروزه بیشتر در کاربردهای ساده و ارزان یا در پیچهای تنظیم دقیق استفاده میشود.
۲. چهارسو (Phillips)
یک انقلاب در زمان خود بود! طراحی صلیبی آن به هممرکز شدن خودکار ابزار کمک میکند و سرعت مونتاژ را به شدت افزایش میدهد. این نوع آچارخور عمداً طوری طراحی شده که در گشتاور بالا دچار پدیده Cam-out شود تا از سفت شدن بیش از حد پیچ توسط اپراتورهای خط تولید جلوگیری کند.
۳. پوزیدرایو (Pozidriv)
نسخه بهبودیافته چهارسو است. علاوه بر چهار شیار اصلی، دارای چهار شیار کوچکتر ثانویه نیز میباشد. این طراحی تماس بهتری با ابزار مخصوص خود برقرار کرده و پدیده Cam-out را به شدت کاهش میدهد. استفاده از پیچگوشتی چهارسو برای پیچ پوزیدرایو (و بالعکس) به هر دو آسیب میزند.
۴. ششگوش داخلی / آلنی (Hex / Allen)
دارای یک حفره ششضلعی است. به دلیل داشتن سطوح تماس عمودی، هیچگونه Cam-out ندارد و میتواند گشتاور بسیار بالایی را منتقل کند. برای مونتاژهای دقیق و کاربردهایی که نیاز به گشتاور بالا در فضای کم دارند، ایدهآل است.
۵. ستارهای / تورکس (Torx / Star)
یکی از مدرنترین و کارآمدترین طراحیها. آچارخور ستارهای ششپَر (6-Lobe) آن، نیرو را به جای نقاط، روی سطوح وسیع توزیع میکند. این طراحی عملاً پدیده Cam-out را حذف کرده، امکان انتقال بالاترین گشتاور را فراهم میکند و عمر ابزار و پیچ را به طور چشمگیری افزایش میدهد.
جدول مقایسهای انواع آچارخور
جدول زیر به شما کمک میکند تا به سرعت ویژگیهای کلیدی انواع آچارخور را با هم مقایسه کنید.
| نوع آچارخور | قابلیت انتقال گشتاور | مقاومت در برابر Cam-out | مزیت اصلی |
|---|---|---|---|
| دوسو (Slotted) | بسیار ضعیف | بسیار ضعیف | ارزان، سادگی |
| چهارسو (Phillips) | متوسط | ضعیف (طراحی شده برای Cam-out) | هممرکز شدن خودکار، سرعت بالا |
| پوزیدرایو (Pozidriv) | خوب | خوب | کاهش Cam-out، درگیری بهتر |
| آلنی (Hex) | عالی | عالی (بدون Cam-out) | گشتاور بالا، ایدهآل برای فضای کم |
| تورکس (Torx) | فوقالعاده | فوقالعاده (حذف Cam-out) | حداکثر انتقال گشتاور، عمر بالای ابزار |
تاثیر آچارخور بر استحکام و عملکرد پیچ
آچارخور (Driving Recess) نقش اساسی در استحکام و عملکرد پیچها دارد. طراحی صحیح و مقاوم آچارخور میتواند تاثیر زیادی بر پایداری اتصال و عملکرد پیچ در شرایط مختلف داشته باشد. در این بخش، به بررسی چگونگی تأثیر آچارخور بر مقاومت پیچ و عملکرد بهینه پیچها خواهیم پرداخت.
- ارتباط آچارخور با مقاومت پیچ
آچارخور به عنوان محلی برای قرار دادن ابزار مناسب، باعث میشود که هنگام نصب پیچ، نیروی اعمالی به صورت یکنواخت در سراسر رزوه پیچ توزیع شود.
آچارخور دقیق باعث میشود که پیچها در برابر بارگذاریهای سنگین و فشار زیاد مقاومتر باشند، زیرا طراحی آچارخور باعث میشود که فشار وارد شده بر پیچ در تمام سطح رزوه به طور یکسان توزیع گردد.
آچارخورهای عمیقتر و با ابعاد دقیق میتوانند مقاومت پیچها را در برابر کشش و فشار بالا به طور قابل توجهی افزایش دهند.
- تاثیر آچارخور در افزایش پایداری اتصال
پیچهایی که دارای آچارخور مناسب هستند، هنگام نصب یا باز کردن پیچ، به راحتی در جای خود ثابت میمانند و از لغزش ابزار جلوگیری میشود. این ویژگی باعث میشود که پیچها بهتر در محل نصب قرار گیرند و احتمال شکست یا لغزش پیچ کاهش یابد.
بهویژه در اتصالات پیچیده یا پیچهایی که در معرض ارتعاشات یا بارهای دینامیکی قرار دارند، آچارخور دقیق میتواند از جابجایی پیچ و خرابی آن جلوگیری کند.
- بهبود عملکرد پیچ در شرایط مختلف
پیچهایی که دارای آچارخور مقاوم و دقیق هستند، در شرایط سخت مانند دمای بالا یا محیطهای صنعتی به طور مؤثرتری عمل میکنند.
این پیچها میتوانند در برابر سایش و خوردگی مقاومتر باشند، زیرا طراحی آچارخور باعث افزایش درگیری ابزار با پیچ و جلوگیری از لغزش میشود.
در پیچهای با آچارخور مناسب، نیازی به استفاده از فشار زیاد برای نصب پیچ نخواهد بود، که این امر به کاهش خستگی ابزار و افزایش طول عمر پیچها کمک میکند.
روشهای تولید آچارخور در پیچها
فرآیندهای مختلفی برای تولید آچارخور در پیچها وجود دارند که هرکدام ویژگیها و مزایای خاص خود را دارند. این فرآیندها تأثیر زیادی بر دقت طراحی و کیفیت عملکرد آچارخور در پیچها دارند. در این بخش، به بررسی روشهای مختلف تولید آچارخور خواهیم پرداخت:
- تراشکاری آچارخور (Thread Cutting)
تعریف: در این روش، آچارخور به کمک ابزارهای برش مخصوص روی سطح پیچ ایجاد میشود. تراشکاری آچارخور معمولاً برای پیچهایی که نیاز به طراحی دقیق دارند، به کار میرود.
ویژگیها:
- دقت بالا در طراحی آچارخور
- امکان ایجاد آچارخور در پیچهای با ابعاد مختلف
- مناسب برای پیچهای با حجم کم و تولید سفارشی
مزایا: طراحی آچارخور دقیق و متناسب با ابزار
معایب: هزینه و زمان تولید بالاتر در مقایسه با دیگر روشها
- تزریق پلاستیک آچارخور (Plastic Injection Molding)
تعریف: در این روش، از پلاستیک یا مواد پلیمر برای ایجاد آچارخور در پیچهایی که نیاز به آچارخورهای مقاوم دارند، استفاده میشود.
ویژگیها:
- معمولاً در تولید پیچهای پلاستیکی یا کمهزینه
- امکان ایجاد آچارخور با طراحی دقیق و تعداد بالا
مزایا: هزینههای پایین تولید در مقایسه با روشهای دیگر
معایب: کیفیت آچارخور ممکن است در شرایط خاص پایینتر از سایر روشها باشد.
- آچارخور مغناطیسی (Magnetic Driving Recess)
تعریف: در این فرآیند، یک مغناطیس در داخل آچارخور قرار میگیرد که میتواند ابزار پیچ را به راحتی در جای خود نگه دارد. این روش معمولاً برای پیچهایی با آچارخور مغناطیسی استفاده میشود که نیاز به اتصال محکمتر دارند.
ویژگیها:
- استفاده از مغناطیس برای ثابت نگه داشتن ابزار
- ایجاد آچارخور مقاوم و دقیق
مزایا: افزایش سرعت نصب پیچها و کاهش لغزش ابزار
معایب: مناسب برای پیچهایی که در محیطهای خاص استفاده میشوند.
- روشهای پیشرفته مانند چاپ سهبعدی (3D Printing)
تعریف: استفاده از چاپ سهبعدی برای تولید پیچهایی با آچارخور مخصوص و دقیق که میتواند پیچها را برای کاربردهای خاص طراحی کند.
ویژگیها:
- امکان ایجاد پیچهایی با طراحیهای سفارشی و پیچیده
- دقت بالا در تولید آچارخور
مزایا: کاهش زمان تولید و افزایش تنوع و انعطاف در طراحی آچارخور
معایب: محدودیتهایی در مقاومت مواد و دقت ابزارهای چاپ سهبعدی.

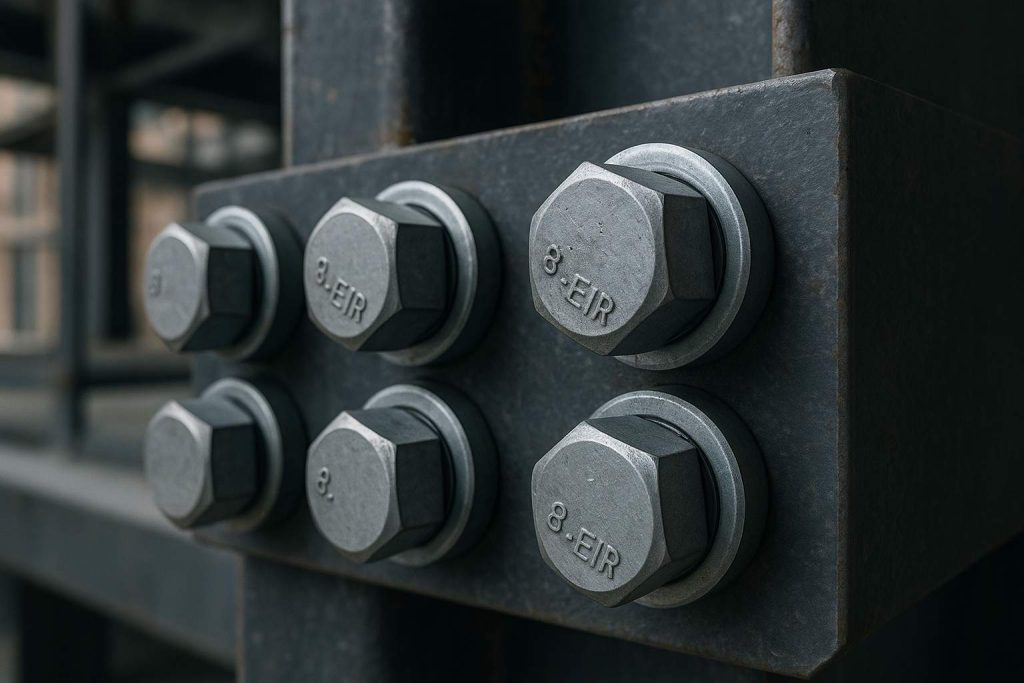

مشکلات رایج در آچارخور و راهکارها
در فرآیند استفاده و تولید پیچها با آچارخور، ممکن است مشکلاتی بروز کنند که بر عملکرد پیچها تأثیر بگذارد. در این بخش، به مشکلات رایج آچارخور و راهکارهای آنها خواهیم پرداخت:
- لبپر شدن آچارخور
مشکل: در صورت استفاده نادرست از ابزار یا اعمال فشار زیاد، ممکن است آچارخور لبپر شود یا آسیب ببیند. این آسیب میتواند باعث کاهش قدرت اتصال و حتی شکست پیچ شود.
راهکار: استفاده از ابزارهای استاندارد و عدم اعمال فشار اضافی هنگام نصب پیچ. انتخاب پیچهایی با آچارخور عمیقتر یا محفظه مقاومتر میتواند از این مشکل جلوگیری کند.
- عدم تطابق ابعاد آچارخور با ابزار
مشکل: گاهی ممکن است ابعاد آچارخور با ابعاد ابزار نصب تطابق نداشته باشد، که منجر به لغزش ابزار و آسیب به آچارخور میشود.
راهکار: استفاده از پیچهایی که استانداردهای ابعادی دقیق دارند و مطابق با ابزارهای نصب طراحی شدهاند. همچنین، قبل از استفاده از پیچها، تطابق دقیق ابعاد ابزار و پیچ را بررسی کنید.
- خوردگی و زنگزدگی آچارخور
مشکل: قرار گرفتن پیچها در معرض رطوبت، مواد شیمیایی یا شرایط محیطی سخت ممکن است باعث خوردگی و زنگزدگی آچارخور شود.
راهکار: استفاده از پیچهای با پوششهای ضد خوردگی مانند گالوانیزه یا کرومکاری برای حفاظت آچارخور در برابر عوامل محیطی. همچنین، نگهداری پیچها در محیطهای خشک و دور از مواد شیمیایی توصیه میشود.
- فرسایش سریع آچارخور
مشکل: در پیچهایی که تحت استفاده طولانیمدت یا بارهای سنگین قرار دارند، آچارخور ممکن است دچار فرسایش و سایش سریع شود.
راهکار: انتخاب پیچهایی با آچارخور مقاوم و طراحی دقیق که میتوانند در برابر سایش و تغییرات فشار مقاومتر باشند. استفاده از آچارخور با مواد خاص و مقاوم به سایش نیز به کاهش این مشکل کمک میکند.
سوالات متداول درباره آچارخور
در این بخش به برخی از سوالات متداول در مورد آچارخور پاسخ خواهیم داد که ممکن است برای کاربران مفید و راهگشا باشد:
- چرا باید آچارخور مناسب انتخاب کنیم؟
پاسخ: انتخاب آچارخور مناسب باعث میشود که ابزار به راحتی در جای خود قرار گیرد و از لغزش جلوگیری کند. همچنین، استفاده از آچارخور با طراحی دقیق، مقاومت پیچ را در برابر فشارها و کششهای زیاد افزایش میدهد.
- چه تفاوتهایی بین آچارخورهای مختلف وجود دارد؟
پاسخ: آچارخورها ممکن است با طراحیهای مختلفی مانند آچارخور چهارگوش (Square)، آچارخور پلاسما (Pozidriv) و آچارخور فیلیپس (Philips) تولید شوند. تفاوتهای اصلی بین این انواع، شکل طراحی و توانایی تحمل فشار است که هرکدام برای کاربردهای خاص مناسب هستند.
- بهترین آچارخور برای پیچهای صنعتی کدام است؟
پاسخ: برای پیچهای صنعتی که تحت فشارهای سنگین قرار دارند، آچارخورهایی با طراحی عمیقتر و مقاومت بالا مانند آچارخور چهارگوش یا آچارخور پلاسما معمولاً مناسبتر هستند. این نوع آچارخورها مقاومت بیشتری در برابر تغییرات فشار دارند و برای استفاده در صنایع حساس توصیه میشوند.
- آیا آچارخور باعث کاهش عمر پیچها میشود؟
پاسخ: به طور کلی، آچارخور به خودی خود باعث کاهش عمر پیچها نمیشود، بلکه طراحی دقیق و مقاوم آن باعث افزایش طول عمر پیچ میشود. مشکلاتی مانند عدم تطابق ابزار با آچارخور یا آچارخور آسیبدیده میتواند عملکرد پیچها را تحت تاثیر قرار دهد و منجر به خرابی شود.
جمعبندی نهایی
انتخاب آچارخور مناسب، یک تصمیم فنی است که نباید نادیده گرفته شود. برای کارهای عمومی و سریع، چهارسو همچنان گزینهای محبوب است. برای کاربردهای دقیق و نیازمند گشتاور بالا، آلنی یک انتخاب کلاسیک و قابل اعتماد است. و برای حداکثر کارایی، دوام و انتقال قدرت، به ویژه در خطوط تولید اتوماتیک، تورکس (Torx) پادشاه بیرقیب آچارخورهاست. شناخت این تفاوتها به شما کمک میکند تا همیشه پیچ و ابزار مناسب را برای کار خود انتخاب کنید.
