در دنیای مهندسی اتصالات، بهینه‌سازی و افزایش کارایی همواره در اولویت قرار دارد. یکی از نوآوری‌های برجسته در این زمینه، طراحی پیچ سر فلنجی (Flanged Head Bolt) است. این نوع پیچ، در نگاه اول شبیه به یک پیچ شش‌گوش (Hex Bolt) استاندارد به نظر می‌رسد، اما یک تفاوت کلیدی و بسیار مهم دارد: وجود یک بخش دایره‌ای شبیه به واشر که به صورت یکپارچه در زیر گل پیچ تعبیه شده است.
این “فلنج” یا لبه‌ی یکپارچه، نیاز به استفاده از واشر مجزا را در بسیاری از کاربردها از بین می‌برد و مزایای فنی قابل توجهی را به همراه دارد. در این مقاله از دانشنامه تخصصی، به صورت جامع به بررسی ساختار، مزایا، انواع و کاربردهای پیچ‌های سر فلنجی می‌پردازیم.
فلنج سر پیچ چیست و چه کاربردی دارد؟

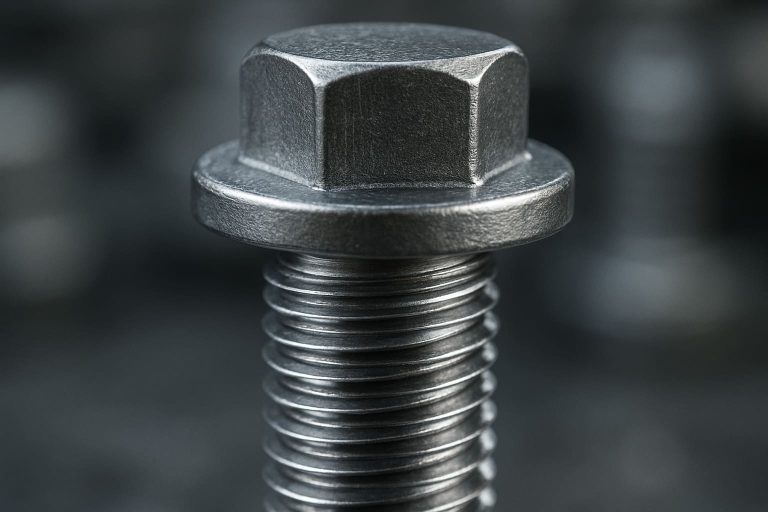

فلنج سر پیچ (Flanged Head) نوعی پیچ است که در قسمت زیرین سر خود یک سطح پهن و دایره‌ای شکل دارد که شبیه به یک واشر متصل عمل می‌کند. این طراحی باعث می‌شود فشار هنگام بستن پیچ به طور یکنواخت‌تری روی سطح قطعه توزیع شود و احتمال آسیب یا ترک‌خوردگی کاهش یابد.
به بیان ساده‌تر، فلنج سر پیچ ترکیبی از پیچ + واشر در یک قطعه است. این ویژگی هم باعث صرفه‌جویی در استفاده از واشرهای جداگانه می‌شود و هم اتصال را مطمئن‌تر می‌کند.
کاربردهای اصلی فلنج سر پیچ:
- در صنایع خودروسازی برای اتصال قطعات موتور و بدنه خودرو
- در ماشین‌آلات صنعتی جهت کاهش لرزش و افزایش دوام اتصالات
- در سازه‌های فلزی و ساختمانی برای ایجاد اتصالات مقاوم و ایمن
- در تجهیزات مکانیکی که نیاز به مقاومت بالا در برابر لرزش دارند
به دلیل همین ویژگی‌ها، فلنج سر پیچ یکی از انتخاب‌های اصلی در پروژه‌هایی است که استحکام و پایداری طولانی‌مدت اهمیت ویژه‌ای دارد.
مزایای کلیدی پیچ‌های سر فلنجی
طراحی منحصربه‌فرد این پیچ‌ها چندین مزیت اساسی را به صورت همزمان فراهم می‌کند:
۱. توزیع یکنواخت بار و محافظت از سطح
مهم‌ترین وظیفه فلنج، افزایش سطح تماس گل پیچ با قطعه کار است. این سطح بزرگ‌تر باعث می‌شود فشاری که هنگام بستن پیچ اعمال می‌شود، روی مساحت بیشتری توزیع گردد. نتیجه این امر، جلوگیری از آسیب دیدن سطح قطعه کار (به خصوص در مواد نرم‌تر مانند آلومینیوم یا پلاستیک) و کاهش احتمال فرو رفتن گل پیچ در سطح است.
۲. حذف نیاز به واشر مجزا
فلنج یکپارچه، کار یک واشر تخت را انجام می‌دهد. این ویژگی مزایای عملیاتی مهمی دارد:
- کاهش تعداد قطعات: مدیریت موجودی و فرآیند مونتاژ ساده‌تر می‌شود.
- افزایش سرعت مونتاژ: کارگران نیازی به برداشتن و قرار دادن واشر به صورت جداگانه ندارند که این امر در خطوط تولید انبوه، صرفه‌جویی قابل توجهی در زمان ایجاد می‌کند.
- جلوگیری از خطای انسانی: احتمال فراموش شدن واشر یا استفاده از واشر نامناسب به کلی از بین می‌رود.
۳. خاصیت قفل‌شوندگی (Locking Feature)
بسیاری از پیچ‌های سر فلنجی، به ویژه در استاندارد DIN 6921، دارای دندانه‌های شعاعی (Serrations) در زیر سطح فلنج هستند. این دندانه‌ها هنگام سفت شدن پیچ، در سطح قطعه کار فرو می‌روند و یک اثر قفل‌کنندگی ایجاد می‌کنند. این ویژگی باعث می‌شود مقاومت اتصال در برابر لرزش و ارتعاش به شدت افزایش یابد و از شل شدن خود به خودی پیچ جلوگیری شود.
۴. مناسب برای سوراخ‌های بزرگ یا نامتقارن (Oversized or Slotted Holes)
در شرایطی که قطر سوراخ کمی بزرگ‌تر از حد استاندارد است یا به صورت شیاری (Slotted) طراحی شده، فلنج بزرگ این پیچ‌ها به طور کامل سوراخ را پوشش داده و اتصال مطمئن و پایداری را تضمین می‌کند.

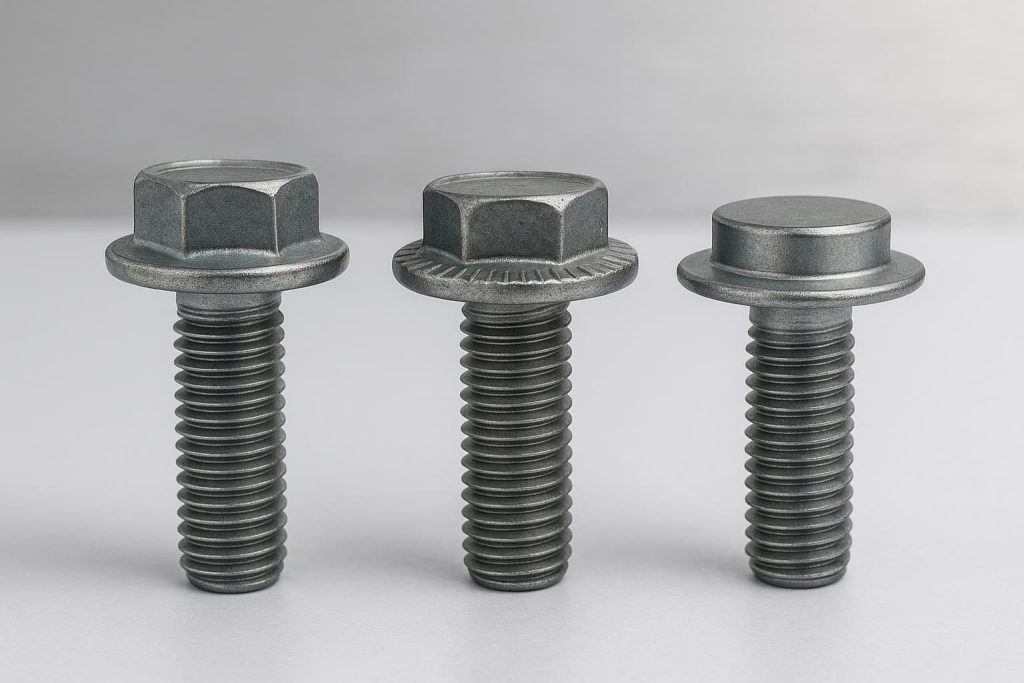

انواع اصلی فلنج: صاف (Smooth) در مقابل دندانه‌دار (Serrated)
پیچ‌های سر فلنجی عمدتاً در دو نوع اصلی عرضه می‌شوند:
- پیچ سر فلنجی صاف (Smooth Flange Bolt): در این مدل، سطح زیرین فلنج کاملاً صاف است. کاربرد اصلی آن صرفاً توزیع بار و محافظت از سطوح حساس است که نباید دچار خراشیدگی شوند.
- پیچ سر فلنجی دندانه‌دار (Serrated Flange Bolt): این مدل که به “پیچ لاک” نیز معروف است، برای کاربردهایی طراحی شده که اتصال باید در برابر ارتعاش مقاوم باشد. دندانه‌ها بهترین عملکرد را روی سطوح فلزی سخت دارند.
متریال و پوشش‌های رایج در فلنج سر پیچ
انتخاب جنس فلنج سر پیچ (Flanged Head Bolt Material) نقش بسیار مهمی در دوام و کارایی آن دارد. این پیچ‌ها در شرایط محیطی و صنعتی متفاوتی استفاده می‌شوند، به همین دلیل متریال و پوشش مناسب می‌تواند از خوردگی، شکستگی و کاهش استحکام جلوگیری کند.
متریال‌های رایج فلنج سر پیچ
- فولاد کربنی (Carbon Steel):
رایج‌ترین متریال برای تولید فلنج سر پیچ، مناسب برای کاربردهای عمومی. - فولاد آلیاژی (Alloy Steel):
دارای مقاومت مکانیکی بالا، مناسب برای ماشین‌آلات سنگین و صنایع خودروسازی. - استیل ضدزنگ (Stainless Steel):
مقاوم در برابر رطوبت و خوردگی، بهترین انتخاب برای صنایع دریایی، غذایی و محیط‌های مرطوب. - آلیاژهای خاص (Titanium, Brass, etc.):
برای کاربردهای خاص که نیاز به وزن سبک یا مقاومت بسیار بالا در برابر زنگ‌زدگی دارند.

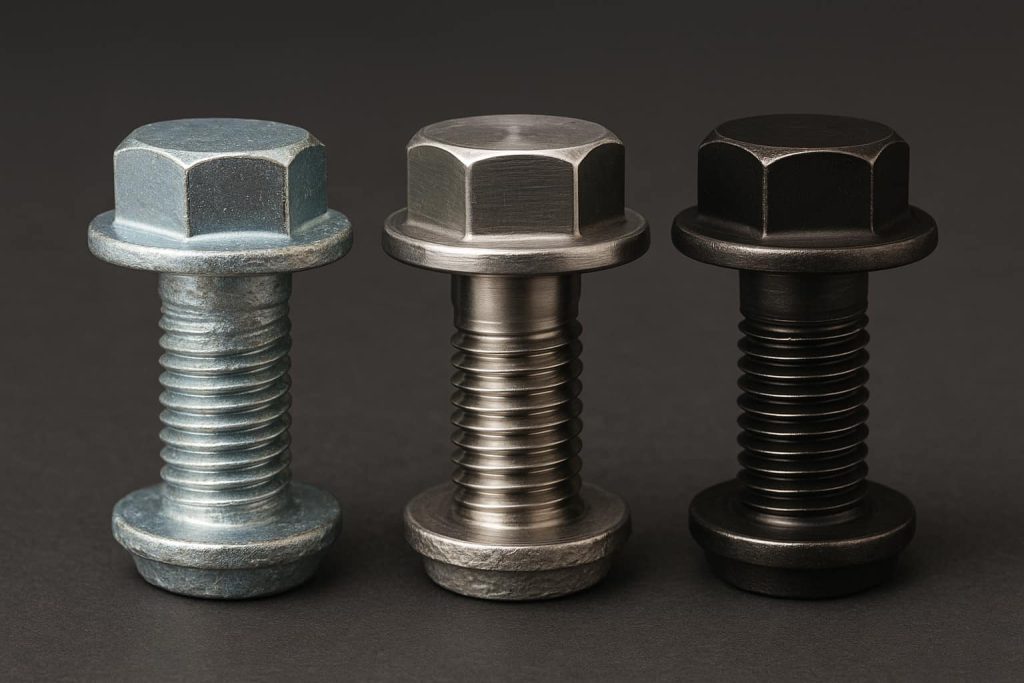

پوشش‌های رایج فلنج سر پیچ
- گالوانیزه سرد (Electro-Galvanized): مقاومت خوب در برابر زنگ‌زدگی در محیط‌های نیمه‌مرطوب.
- گالوانیزه گرم (Hot-Dip Galvanized): لایه ضخیم‌تر روی برای مقاومت بالا در برابر شرایط سخت محیطی.
- اکسید سیاه (Black Oxide): بیشتر برای زیبایی و محافظت سطحی.
- پوشش روی (Zinc Plated): افزایش مقاومت به خوردگی در شرایط عمومی.
نکته مهم: همیشه هنگام خرید فلنج سر پیچ، متریال و پوشش باید بر اساس محیط استفاده و نوع بارگذاری انتخاب شود.
استانداردها و سایزبندی فلنج سر پیچ
یکی از دغدغه‌های مهم خریداران، استاندارد بودن پیچ‌ها است. فلنج سر پیچ‌ها بر اساس استانداردهای بین‌المللی تولید می‌شوند که تضمین‌کننده کیفیت، ایمنی و سازگاری آن‌ها در پروژه‌های مختلف است.
استانداردهای بین‌المللی رایج
- DIN (German Standards): پرکاربرد در صنایع اروپایی و آسیایی.
- ISO (International Standards Organization): استاندارد جهانی که سازگاری بین‌المللی را فراهم می‌کند.
- ASTM (American Standards): بیشتر در پروژه‌های صنعتی آمریکایی و بین‌المللی.
- JIS (Japanese Standards): پرکاربرد در صنایع ژاپنی و خودروسازی.
سایزبندی متداول فلنج سر پیچ
فلنج سر پیچ‌ها در سایزهای متنوعی عرضه می‌شوند. رایج‌ترین سایزها بر اساس قطر رزوه (M) به شرح زیر هستند:
| سایز (M) | قطر اسمی (میلی‌متر) | کاربرد رایج |
|---|---|---|
| M6 | 6 میلی‌متر | تجهیزات سبک و قطعات کوچک |
| M8 | 8 میلی‌متر | ماشین‌آلات متوسط، سازه‌های فلزی |
| M10 | 10 میلی‌متر | خودرو، سازه‌های صنعتی |
| M12 | 12 میلی‌متر | اتصالات سنگین، صنایع ساختمانی |
| M16 | 16 میلی‌متر | پروژه‌های سنگین و صنعتی |
انتخاب سایز فلنج سر پیچ باید متناسب با نیاز مکانیکی، فشار وارده و استاندارد پروژه انجام شود.
نکات مهم در خرید فلنج سر پیچ
انتخاب و خرید فلنج سر پیچ (Flanged Head Bolt) تنها به قیمت محدود نمی‌شود. برای اینکه پیچ خریداری‌شده بتواند در شرایط کاری عملکرد مطمئن داشته باشد، باید به چند نکته اساسی توجه کنید:

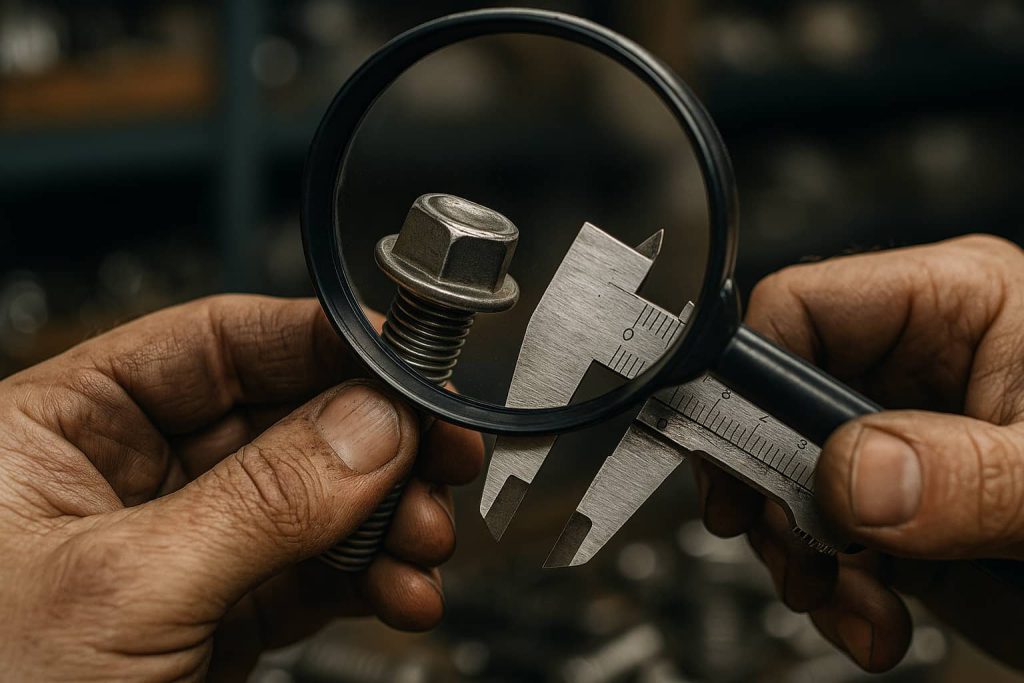

۱. بررسی کیفیت رزوه و فلنج
- رزوه‌ها باید یکنواخت، بدون آسیب یا شکستگی باشند.
- فلنج زیر سر پیچ باید کاملاً صاف یا دندانه‌دار (بسته به نوع انتخاب) و بدون نقص تولید شده باشد.
۲. انتخاب متریال مناسب
- برای محیط‌های مرطوب یا خورنده، استیل ضدزنگ (Stainless Steel) بهترین گزینه است.
- برای کاربردهای عمومی و صنعتی، پیچ‌های فولادی گالوانیزه پیشنهاد می‌شوند.
۳. توجه به پوشش ضد خوردگی
- در شرایط بیرونی یا محیط‌های صنعتی سنگین، پوشش گالوانیزه گرم یا پوشش روی مقاومت بالاتری ایجاد می‌کند.
۴. توجه به استاندارد تولید
- حتماً پیچ‌هایی با استانداردهای DIN، ISO یا ASTM انتخاب کنید تا سازگاری و کیفیت تضمین شود.
۵. خرید از فروشگاه معتبر
- خرید از فروشگاه‌های معتبر مانند Takpich.com خیال شما را از بابت کیفیت، اصل بودن محصول و تنوع سایز راحت می‌کند.

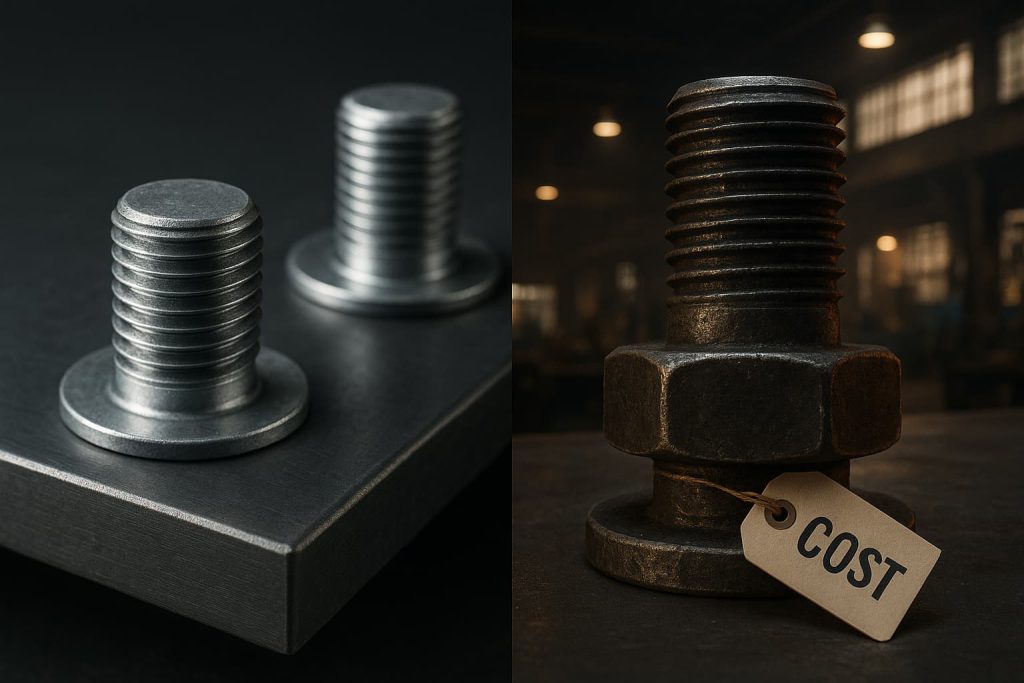

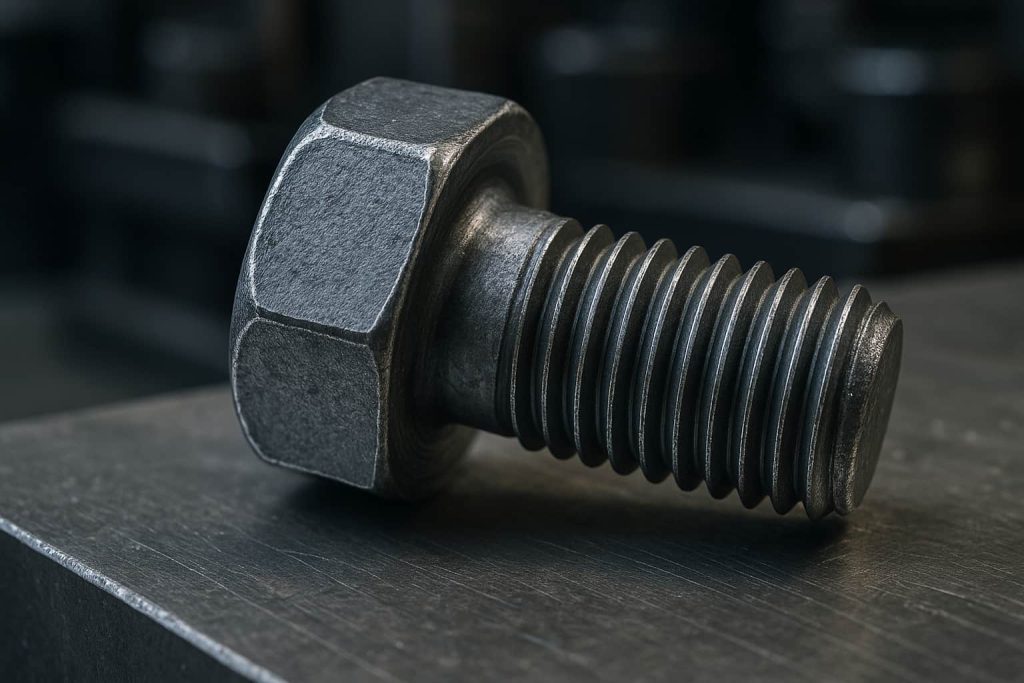

تفاوت فلنج سر پیچ با پیچ‌های معمولی
اگرچه فلنج سر پیچ و پیچ‌های معمولی هر دو برای ایجاد اتصال مکانیکی استفاده می‌شوند، اما تفاوت‌های مهمی میان آن‌ها وجود دارد:
۱. طراحی سر پیچ
- پیچ‌های معمولی: دارای سر شش‌گوش، گرد یا خزینه‌ای ساده هستند.
- فلنج سر پیچ: علاوه بر سر پیچ، یک فلنج یکپارچه در زیر سر دارد که نقش واشر را ایفا می‌کند.
۲. مقاومت در برابر لرزش
- پیچ‌های معمولی: به راحتی در اثر لرزش شل می‌شوند مگر اینکه واشر فنری یا قفل‌کننده استفاده شود.
- فلنج سر پیچ: به‌خصوص نوع دندانه‌دار، در برابر لرزش مقاومت بیشتری دارد.
۳. توزیع فشار
- پیچ‌های معمولی: فشار به نقطه کوچکی از سطح وارد می‌شود.
- فلنج سر پیچ: فشار روی سطح بیشتری توزیع شده و باعث محافظت از قطعه می‌شود.
۴. هزینه و وزن
- پیچ‌های معمولی: سبک‌تر و ارزان‌تر هستند.
- فلنج سر پیچ: به دلیل فلنج اضافه، وزن و قیمت بیشتری دارند اما دوام اتصال بالاتری ایجاد می‌کنند.
به همین دلیل، در پروژه‌هایی که استحکام و ایمنی بالا اهمیت دارد (مثل خودرو، ماشین‌آلات و سازه‌های صنعتی)، استفاده از فلنج سر پیچ توصیه می‌شود.
مقایسه عملکرد: پیچ استاندارد + واشر در مقابل پیچ سر فلنجی
برای درک بهتر ارزش این نوع پیچ، جدول زیر یک مقایسه مستقیم ارائه می‌دهد.
| ویژگی | پیچ شش‌گوش استاندارد + واشر | پیچ سر فلنجی |
|---|---|---|
| سرعت مونتاژ | پایین‌تر (نیاز به دو حرکت مجزا) | بالاتر (یکپارچه و سریع) |
| تعداد قطعات | دو قطعه (پیچ + واشر) | یک قطعه |
| مقاومت در برابر لرزش | وابسته به نوع واشر (نیاز به واشر فنری یا خاردار) | عالی (در مدل‌های دندانه‌دار) |
| محافظت از سطح | خوب (به شرط استفاده از واشر مناسب) | عالی (طراحی یکپارچه) |
کاربردهای رایج پیچ‌های سر فلنجی
با توجه به مزایای ذکر شده، این پیچ‌ها در صنایع مختلفی محبوبیت دارند، از جمله:

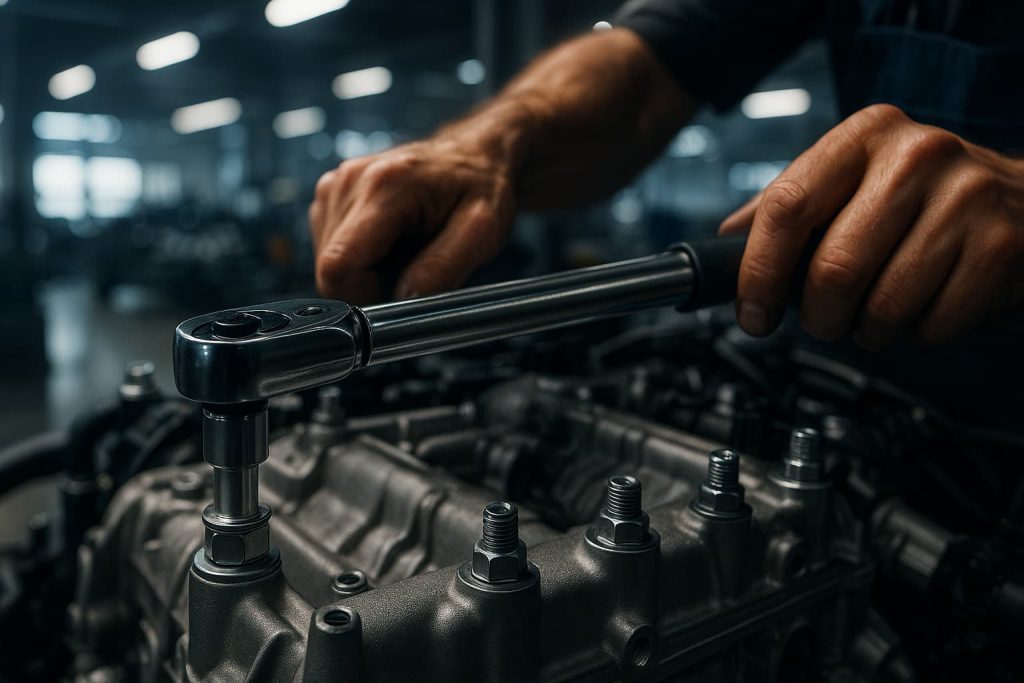

- صنعت خودروسازی: برای اتصال قطعات شاسی، موتور و بدنه که در معرض ارتعاش شدید قرار دارند.
- ساخت ماشین‌آلات و تجهیزات صنعتی: در مونتاژ فریم‌ها، پنل‌ها و قطعات متحرک.
- سازه‌های فلزی و ورق‌کاری: برای اتصال ورق‌های فلزی که نیاز به سطح اتکای بزرگ‌تری دارند.
- تجهیزات الکترونیکی و لوازم خانگی: برای اتصال قاب‌ها و بدنه‌ها بدون آسیب رساندن به قطعات پلاستیکی یا فلزی نازک.
چه زمانی از پیچ سر فلنجی استفاده کنیم؟
استفاده از پیچ سر فلنجی یک انتخاب هوشمندانه و مهندسی‌شده است، به خصوص زمانی که سرعت مونتاژ، مقاومت در برابر لرزش و توزیع یکنواخت بار از اولویت‌های اصلی پروژه شما باشد. این پیچ با ترکیب کارایی یک پیچ و یک واشر در یک قطعه واحد، نه تنها هزینه‌های جانبی و زمان مونتاژ را کاهش می‌دهد، بلکه اتصالی مطمئن‌تر و بادوام‌تر را نیز به ارمغان می‌آورد. استانداردهای معروفی مانند DIN 6921 و ISO 4162 مشخصات فنی این نوع پیچ‌ها را پوشش می‌دهند.
