در کنار پهنای سر پیچ (آچارخور)، یکی دیگر از ابعاد حیاتی که در طراحی و کاربرد اتصالات نقش اساسی ایفا می‌کند، ارتفاع سر پیچ (Head Height) است. این مشخصه، که به سادگی به فاصله عمودی از سطح اتکا تا بالاترین نقطه گل پیچ اطلاق می‌شود، یک پارامتر مهندسی‌شده است که بر سه جنبه مهم تأثیر می‌گذارد: نحوه درگیری ابزار، استحکام خودِ گل پیچ و محدودیت‌های فضا در طراحی.
درک اهمیت این بعد به ظاهر ساده، به شما کمک می‌کند تا انتخابی هوشمندانه‌تر و متناسب با نیازهای فنی پروژه خود داشته باشید. در این مقاله از دانشنامه تخصصی، به بررسی جامع این مشخصه می‌پردازیم.
ارتفاع سر پیچ (Head Height) چیست؟
ارتفاع سر پیچ به فاصله عمودی بین سطح زیرین سر پیچ تا بالاترین نقطه آن گفته می‌شود. به عبارت دیگر، این اندازه مشخص می‌کند که سر پیچ چه میزان از سطح اتصال بیرون می‌زند.
- در پیچ‌های شش‌گوش (Hex Bolt)، ارتفاع سر پیچ معمولاً بیشتر از پیچ‌های آلن یا خودکار است.
- ارتفاع سر پیچ می‌تواند بسته به استاندارد تولید (DIN، ISO، ANSI) و نوع کاربرد، متغیر باشد.
- این پارامتر بر گشتاور قابل تحمل، عمق جای‌گذاری ابزار و حتی بر ظاهر نهایی اتصال اثر مستقیم دارد.
ارتفاع سر پیچ چگونه اندازه‌گیری می‌شود؟
ارتفاع سر پیچ، فاصله عمودی از سطح زیرین گل پیچ (Bearing Surface) که با قطعه کار در تماس است، تا بالاترین نقطه آن است. این تعریف برای اکثر پیچ‌ها مانند شش‌گوش، آلنی، و کله‌گرد صادق است. تنها استثناء قابل توجه، پیچ‌های سر خزینه (Countersunk) هستند که ارتفاع کل آنها (شامل بخش مخروطی) به عنوان این پارامتر در نظر گرفته می‌شود تا عمق خزینه‌کاری لازم مشخص گردد.
ابزارهای مورد نیاز برای اندازه‌گیری
- کولیس دیجیتال یا ورنیه: دقیق‌ترین وسیله برای اندازه‌گیری ارتفاع سر پیچ با دقت صدم میلی‌متر.
- میکرومتر: در مواردی که نیاز به دقت بالاتری باشد.
- گیج یا شابلون صنعتی: برای مقایسه سریع اندازه‌ها در خطوط تولید.

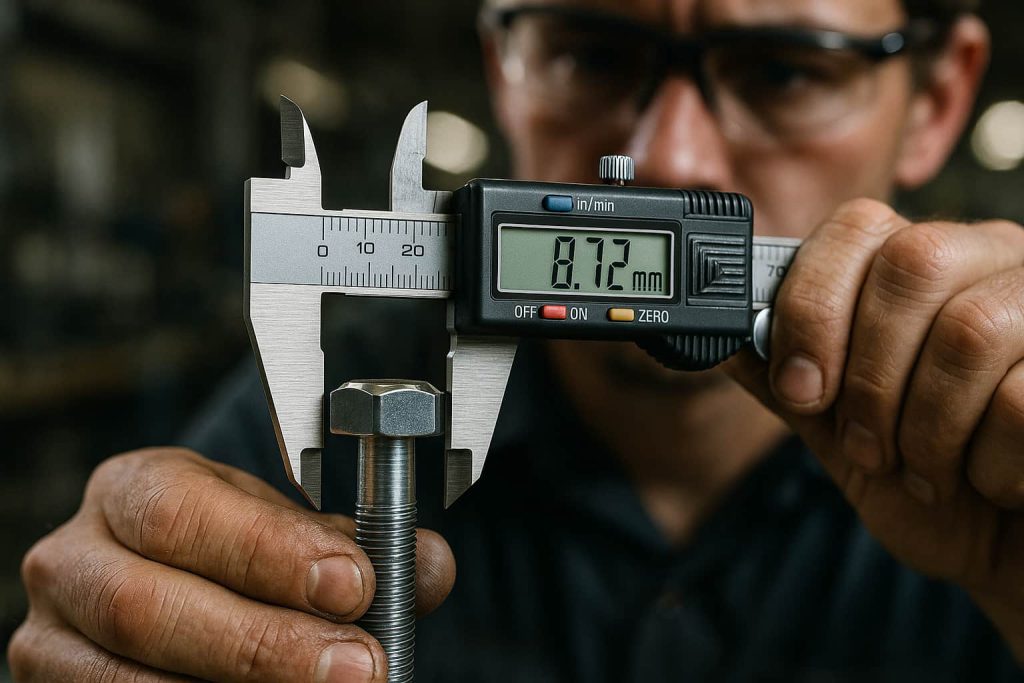

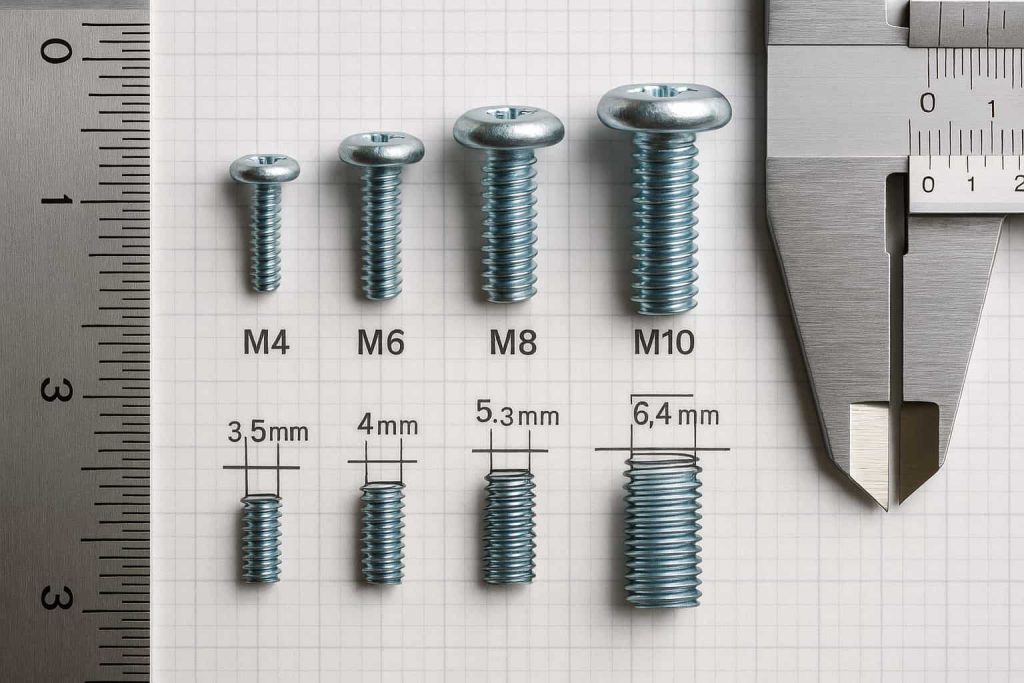

روش گام‌به‌گام اندازه‌گیری ارتفاع سر پیچ
- پیچ را روی سطح صاف قرار دهید.
- کولیس را به گونه‌ای تنظیم کنید که فک ثابت زیر سطح سر پیچ و فک متحرک بالای پیچ قرار گیرد.
- فاصله بین این دو نقطه، همان ارتفاع سر پیچ است.
- عدد نمایش داده شده روی کولیس یا میکرومتر را یادداشت کنید.
خطاهای رایج در اندازه‌گیری
- قرار ندادن پیچ روی سطح صاف → باعث افزایش یا کاهش ارتفاع محاسبه‌شده می‌شود.
- استفاده از کولیس خراب یا تنظیم‌نشده → خطای اندازه‌گیری تا چند دهم میلی‌متر.
- اندازه‌گیری از زاویه غیرعمودی → به‌ویژه در پیچ‌های آلن یا سر گنبدی، منجر به خطا خواهد شد.
چرا ارتفاع سر پیچ اهمیت دارد؟
این بعد عمودی، به دلایل کلیدی زیر در عملکرد یک پیچ مؤثر است:
۱. درگیری ابزار و قابلیت اعمال گشتاور (Tool Engagement)
مهم‌ترین نقش ارتفاع سر پیچ، فراهم کردن سطح کافی برای درگیری با ابزار است. یک سر پیچ با ارتفاع بیشتر (مانند پیچ آلنی یا شش‌گوش استاندارد) به آچار یا سوکت اجازه می‌دهد تا به طور کامل و محکم روی آن قرار گیرد. این درگیری کامل، ریسک لغزش ابزار، آسیب به گل پیچ (Round-off) و آسیب به اپراتور را به شدت کاهش می‌دهد و امکان اعمال گشتاور بالا و مطمئن را فراهم می‌کند. در مقابل، پیچ‌های با سر کم‌ارتفاع (Low-Profile) برای کاربردهای با گشتاور پایین‌تر طراحی شده‌اند.
۲. استحکام و مقاومت سر پیچ (Head Strength)
گل پیچ نقطه‌ای است که تمام نیروی چرخشی ابزار به آن وارد می‌شود. ارتفاع و حجم مواد موجود در آن، مستقیماً بر استحکامش تأثیر دارد. سرهای بلندتر و حجیم‌تر، در برابر نیروهای برشی و پیچشی که هنگام سفت کردن اعمال می‌شود، مقاومت بیشتری دارند و دیرتر دچار تغییر شکل یا شکست می‌شوند.
۳. محدودیت‌های فضا و طراحی (Clearance & Profile)
از سوی دیگر، در بسیاری از طراحی‌های مدرن، فضا یک عامل محدودکننده است. گاهی لازم است سر پیچ برآمدگی کمی داشته باشد تا با قطعات متحرک دیگر تداخل پیدا نکند یا ظاهر نهایی محصول، صاف و یکدست باشد. در چنین مواردی، از پیچ‌های با ارتفاع سر کم مانند پیچ‌های آلنی کله قارچی (Button Head) یا سر تخت (Low-Profile Socket Cap) استفاده می‌شود.
۴. استانداردسازی و شناسایی
ارتفاع سر پیچ نیز مانند سایر ابعاد، توسط استانداردهای بین‌المللی (DIN, ISO) مشخص می‌شود. این امر به مهندسان و طراحان اجازه می‌دهد تا با اطمینان کامل، فضای مورد نیاز برای سر پیچ را در نقشه‌های خود لحاظ کنند.
جدول مقایسه‌ای ارتفاع سر پیچ در انواع متداول
برای درک بهتر تفاوت‌ها، جدول زیر پروفایل ارتفاعی انواع رایج سر پیچ را مقایسه می‌کند.
| نوع سر پیچ | پروفایل ارتفاع | مزیت اصلی مرتبط با ارتفاع | کاربرد نمونه |
|---|---|---|---|
| شش‌گوش (Hex Head) | بلند (Standard) | درگیری عالی با آچار، گشتاور بالا | سازه‌های فلزی، ماشین‌آلات |
| آلنی (Socket Cap) | بسیار بلند | حداکثر درگیری با آچار آلن، استحکام بالا | قالب‌سازی، صنایع دقیق و رباتیک |
| کله قارچی (Button Head) | کم ارتفاع (Low-Profile) | ظاهر زیبا، ایمنی (عدم گیر کردن) | مونتاژ قطعات ظریف، لوازم الکترونیکی |
| کله بشقابی (Truss Head) | بسیار کم ارتفاع | پروفایل تخت با سطح اتکای وسیع | اتصال ورق‌های نازک، پلاک‌ها |
| سر خزینه (Countersunk) | هم‌سطح (Flush) | عدم وجود هرگونه برآمدگی | نجاری، نصب پنل‌های دکوراتیو |

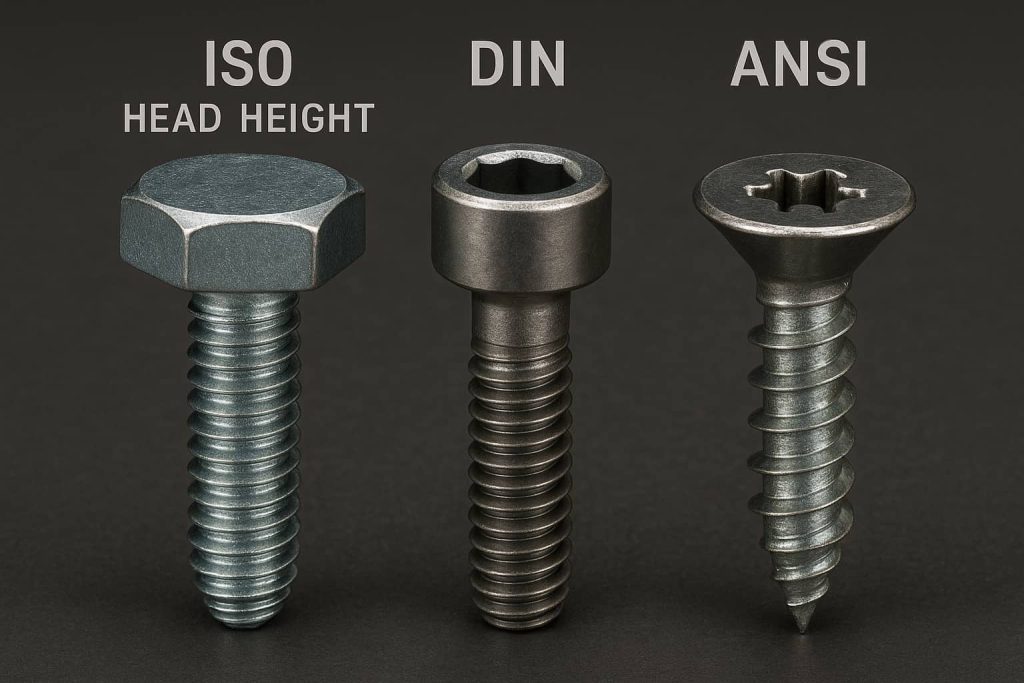

استانداردهای ارتفاع سر پیچ در صنعت پیچ و مهره
ارتفاع سر پیچ در سطح جهانی طبق استانداردهای بین‌المللی تعریف و کنترل می‌شود تا از یکپارچگی کیفیت و کارایی پیچ‌ها اطمینان حاصل شود. مهم‌ترین این استانداردها عبارتند از:
- استاندارد DIN (آلمان)
استاندارد DIN یکی از قدیمی‌ترین و پرکاربردترین استانداردهاست. در این سیستم، برای هر نوع پیچ (شش‌گوش، آلن، خودکار و …) ارتفاع سر مشخصی تعریف شده است.
- به عنوان مثال: برای پیچ شش‌گوش M10، ارتفاع سر پیچ طبق DIN 933 حدود 6.4 میلی‌متر است.
- استاندارد ISO (بین‌المللی)
استاندارد ISO با هدف یکسان‌سازی مشخصات پیچ‌ها در سطح جهانی تدوین شده است. در برخی موارد تفاوت‌های جزئی با DIN دارد.
- مثال: در ISO 4017 برای پیچ شش‌گوش M10، ارتفاع سر پیچ 6.3 میلی‌متر تعریف شده است.
- استاندارد ANSI (آمریکا)
در صنعت خودروسازی و ماشین‌آلات آمریکا، استاندارد ANSI کاربرد زیادی دارد. اندازه‌ها در این استاندارد معمولاً بر حسب اینچ بیان می‌شوند.
تفاوت استانداردها در ارتفاع سر پیچ
اگرچه اختلاف اندازه‌ها در حد دهم میلی‌متر یا چند صدم اینچ است، همین تغییرات کوچک می‌تواند بر:
- گشتاور بستن پیچ
- سازگاری با ابزارها
- ایمنی اتصالات
اثرگذار باشد.
ارتباط ارتفاع سر پیچ با استحکام و عملکرد پیچ
ارتفاع سر پیچ تنها یک عدد ساده در جدول مشخصات نیست، بلکه به طور مستقیم بر کیفیت اتصال، تحمل بار و طول عمر سازه تأثیر می‌گذارد.
1. نقش ارتفاع سر پیچ در تحمل فشار
- هرچه ارتفاع سر پیچ بیشتر باشد، سطح تماس ابزار با پیچ افزایش پیدا می‌کند.
- این موضوع باعث می‌شود پیچ توانایی بیشتری در تحمل گشتاور و فشار بالا داشته باشد.
- در صنایع سنگین مثل ساختمان‌سازی و ماشین‌آلات، انتخاب پیچ با ارتفاع سر استاندارد حیاتی است.
2. تأثیر ارتفاع کم سر پیچ
- در صورت پایین بودن ارتفاع، احتمال لغزش آچار یا پیچ‌گوشتی افزایش می‌یابد.
- پیچ‌های با ارتفاع کم سر، در برابر فشارهای زیاد دچار هرزشدگی یا شکستگی می‌شوند.
- این مشکل بیشتر در پیچ‌های تقلبی و غیراستاندارد دیده می‌شود.
3. تأثیر ارتفاع زیاد سر پیچ
- اگرچه ارتفاع زیاد سر پیچ باعث استحکام بیشتر می‌شود، اما در برخی کاربردها (مثل صنایع ظریف یا تجهیزات الکترونیکی) می‌تواند باعث برآمدگی اضافی روی سطح اتصال شود.
- این موضوع علاوه بر مسائل ظاهری، ممکن است در عملکرد دستگاه نیز اختلال ایجاد کند.
4. مثال‌های صنعتی
- خودروسازی: پیچ‌های آلن باسر با ارتفاع سر دقیق انتخاب می‌شوند تا در شرایط پر فشار دچار هرزشدگی نشوند.
- صنایع ساختمانی: پیچ‌های شش‌گوش با ارتفاع استاندارد برای اتصال تیرآهن و سازه‌های فلزی.
- ماشین‌آلات: انتخاب پیچ با ارتفاع بالاتر در قطعاتی که تحت ارتعاش مداوم قرار دارند.

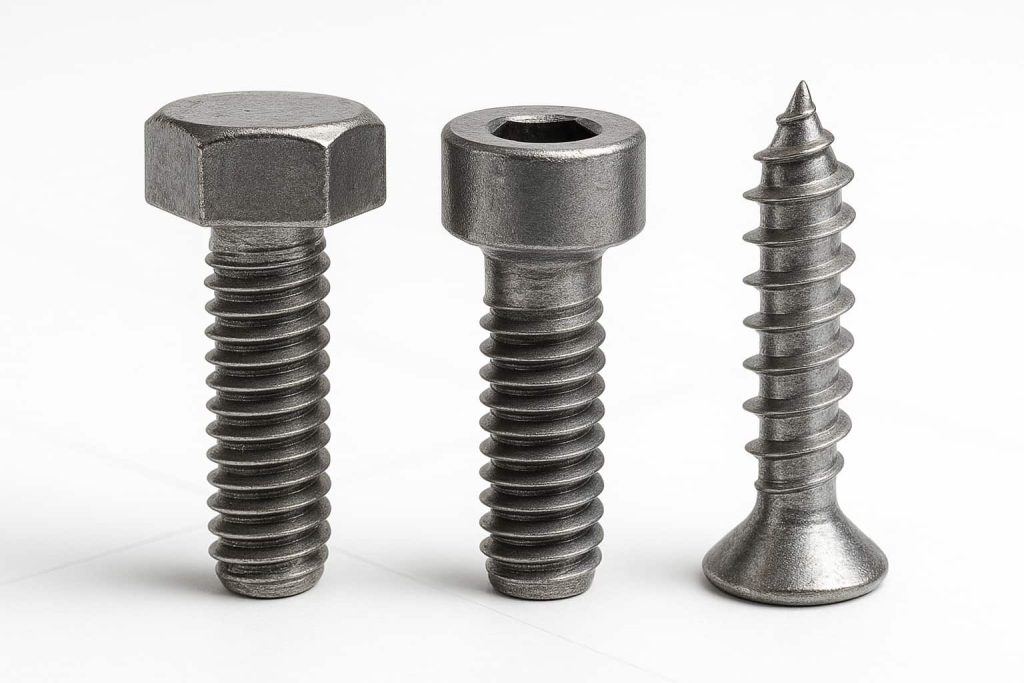

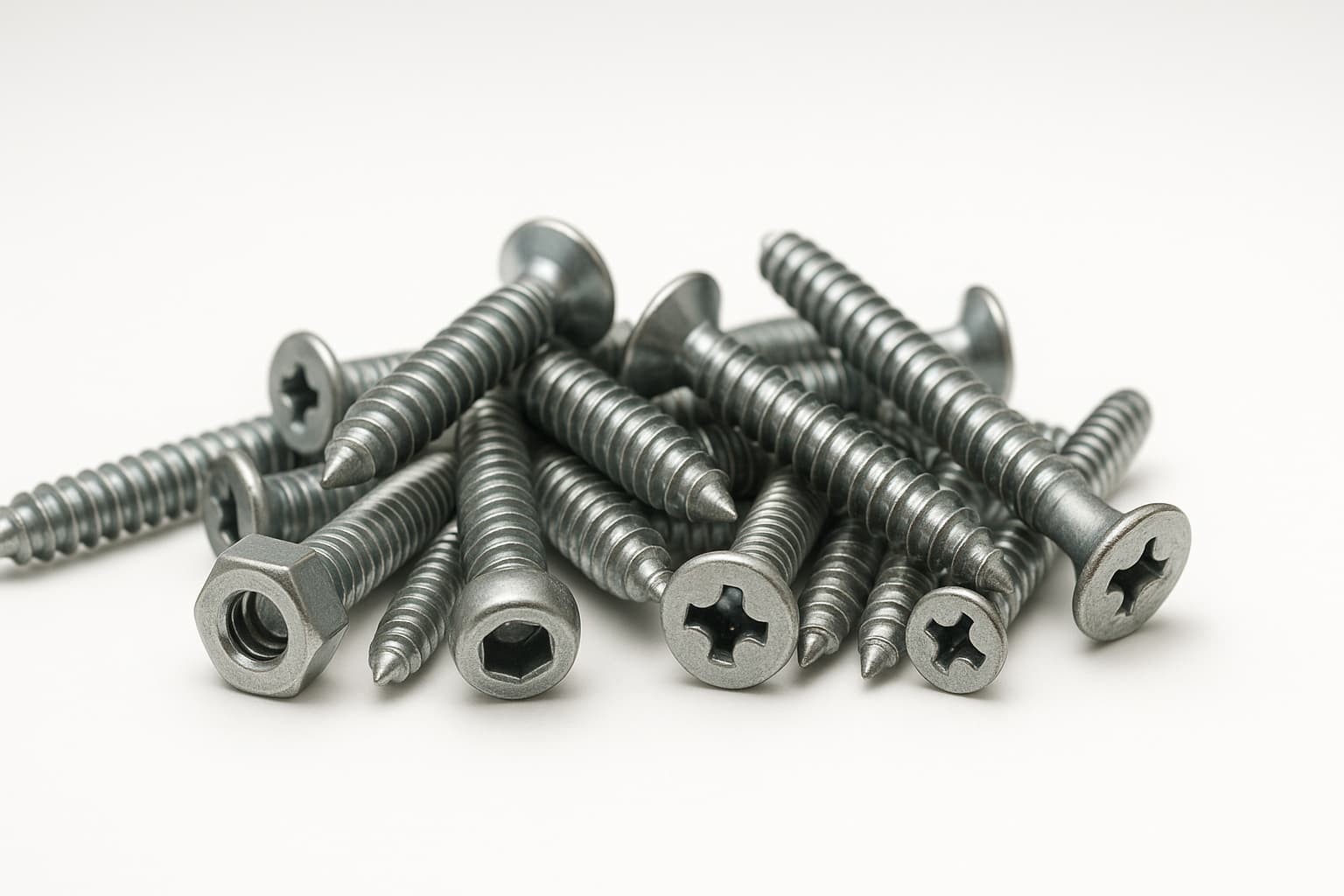

تفاوت ارتفاع سر پیچ در انواع پیچ‌ها
ارتفاع سر پیچ در انواع مختلف پیچ‌ها متفاوت است و این تفاوت‌ها بر اساس نوع کاربرد، استاندارد طراحی و ابزار مورد استفاده تعیین می‌شود. در ادامه به بررسی مهم‌ترین انواع پیچ‌ها و ویژگی‌های ارتفاع سر آنها می‌پردازیم:
1. پیچ شش‌گوش (Hex Head Screw)
- ارتفاع سر پیچ شش‌گوش معمولاً نسبت به سایر پیچ‌ها بیشتر است.
- این ویژگی باعث می‌شود هنگام استفاده از آچار یا بکس، سطح تماس بیشتری ایجاد شده و گشتاور بالاتری منتقل شود.
- به همین دلیل در صنایع ساختمانی و ماشین‌آلات سنگین کاربرد فراوانی دارند.
2. پیچ آلن (Allen Screw)
- ارتفاع سر پیچ آلن اغلب کمتر از پیچ شش‌گوش است.
- طراحی آن به گونه‌ای است که ابزار آلن (آچار L) داخل حفره شش‌ضلعی سر پیچ قرار می‌گیرد.
- این ویژگی باعث صرفه‌جویی در فضا و استفاده در محیط‌های محدود می‌شود.
3. پیچ خودکار (Self-Tapping Screw)
- ارتفاع سر پیچ‌های خودکار متنوع است و بسته به نوع (سر تخت، سر عدسی، سر گرد) تغییر می‌کند.
- در پیچ‌های خودکار سر تخت، ارتفاع سر پیچ کم است تا سطح کار صاف بماند.
- در پیچ‌های سر عدسی یا گنبدی، ارتفاع بیشتر است تا ظاهر زیباتری ایجاد شود.
4. پیچ‌های خاص و سفارشی
- در برخی صنایع مانند الکترونیک یا هوافضا، پیچ‌هایی با ارتفاع سر بسیار کم (Low Head) یا بسیار زیاد (High Head) طراحی می‌شوند.
- این تفاوت‌ها برای تطبیق با شرایط خاص مثل محدودیت فضا یا نیاز به تحمل فشارهای شدید است.
کاربردهای انتخاب صحیح ارتفاع سر پیچ در پروژه‌ها
انتخاب درست ارتفاع سر پیچ (Head Height) یکی از عوامل کلیدی در تضمین کیفیت و ماندگاری اتصالات در پروژه‌های مختلف است. بسته به نوع صنعت و نوع سازه، ارتفاع سر پیچ می‌تواند تفاوت‌های زیادی در عملکرد ایجاد کند.

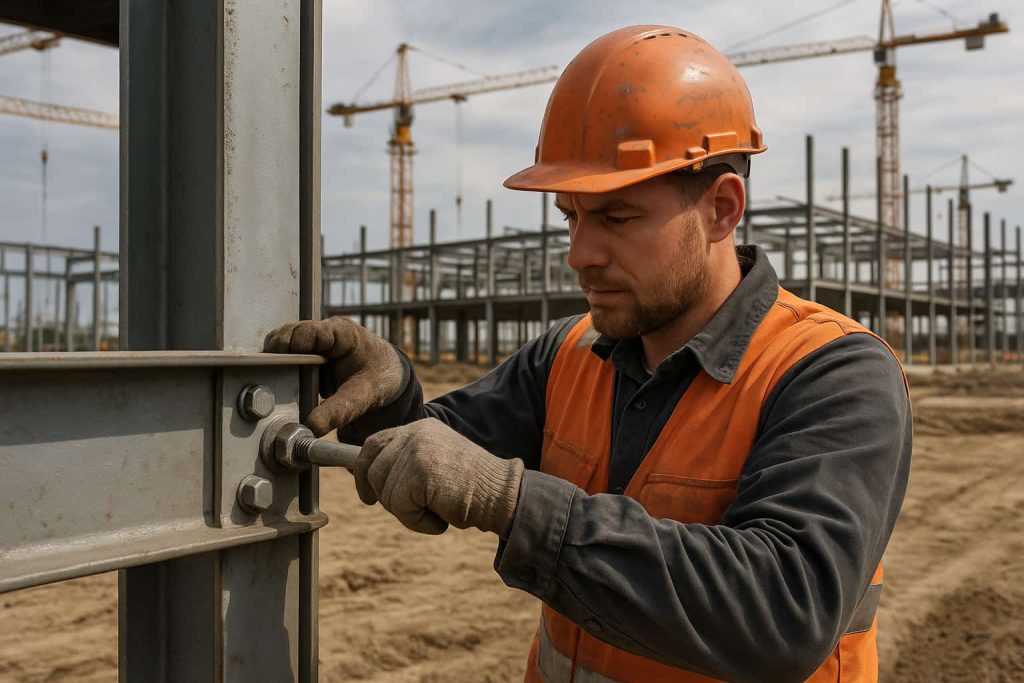

1. صنایع ساختمانی
- در سازه‌های فلزی و اسکلت‌های ساختمانی، پیچ‌های شش‌گوش با ارتفاع سر استاندارد به کار می‌روند.
- ارتفاع مناسب سر پیچ باعث می‌شود که آچار یا بکس به خوبی درگیر شود و اتصال استحکام کافی داشته باشد.
2. صنایع خودروسازی و ماشین‌آلات
- در خودروها و تجهیزات صنعتی، انتخاب ارتفاع سر پیچ باید متناسب با گشتاور و فشار قطعه باشد.
- پیچ‌های آلن با ارتفاع دقیق در قطعات موتور و سیستم‌های حساس استفاده می‌شوند.
3. صنایع چوب و مبلمان
- در ساخت مبلمان و کارهای چوبی، پیچ‌های خودکار با ارتفاع سر متنوع استفاده می‌شوند.
- به‌ویژه پیچ‌های سر تخت برای اتصال‌های ظریف که باید سطح کار صاف باقی بماند، بسیار پرکاربرد هستند.
4. تجهیزات الکترونیکی و ظریف
- در بردهای الکترونیکی یا قطعات حساس، معمولاً از پیچ‌های Low Head با ارتفاع کم استفاده می‌شود.
- این پیچ‌ها علاوه بر صرفه‌جویی در فضا، از ایجاد برآمدگی اضافی روی دستگاه جلوگیری می‌کنند.
نکات مهم در انتخاب و خرید پیچ با ارتفاع سر مناسب
یکی از چالش‌های رایج در پروژه‌های صنعتی و ساختمانی، انتخاب پیچ با ارتفاع سر مناسب است. اگر ارتفاع سر پیچ با نیاز پروژه هماهنگ نباشد، نه‌تنها اتصال دچار ضعف می‌شود بلکه می‌تواند مشکلاتی مثل هرزشدگی، خرابی ابزار و حتی شکست قطعه را به همراه داشته باشد. در ادامه مهم‌ترین نکات هنگام خرید پیچ با ارتفاع سر استاندارد را مرور می‌کنیم:
1. توجه به استاندارد تولید
- همیشه بررسی کنید که پیچ انتخابی بر اساس استانداردهای بین‌المللی (DIN، ISO، ANSI) تولید شده باشد.
- پیچ‌های غیراستاندارد معمولاً ارتفاع سر دقیق ندارند و این موضوع روی عملکرد آنها اثر منفی می‌گذارد.
2. بررسی نوع کاربرد
- برای پروژه‌های سنگین مانند سازه‌های فلزی و ماشین‌آلات، بهتر است از پیچ‌هایی با ارتفاع سر بیشتر استفاده کنید.
- برای پروژه‌های ظریف مثل مبلمان یا تجهیزات الکترونیکی، پیچ‌هایی با ارتفاع سر کمتر (Low Head) انتخاب بهتری هستند.
3. انتخاب ابزار مناسب
- مطمئن شوید که ابزار شما (آچار، بکس یا پیچ‌گوشتی) متناسب با ارتفاع سر پیچ باشد.
- ارتفاع نامناسب سر پیچ باعث می‌شود ابزار به خوبی درگیر نشود و احتمال لغزش یا هرزشدگی افزایش یابد.
4. کیفیت متریال و برند تولیدکننده
- پیچ‌هایی که از فولاد آلیاژی یا فولاد ضدزنگ تولید می‌شوند، علاوه بر استحکام، ارتفاع سر یکنواخت‌تر و استانداردتری دارند.
- خرید از برندهای معتبر یا فروشگاه‌های تخصصی مثل Takpich، ریسک استفاده از پیچ‌های تقلبی را کاهش می‌دهد.
5. جلوگیری از خرید پیچ‌های تقلبی
- پیچ‌های تقلبی معمولاً ارتفاع سر نامنظم دارند و به راحتی قابل تشخیص هستند.
- همیشه هنگام خرید، به بسته‌بندی، علامت استاندارد و کیفیت ساخت پیچ‌ها دقت کنید.
جمع‌بندی
ارتفاع سر پیچ یک بده‌بستان مهندسی بین استحکام و قابلیت اعمال گشتاور از یک سو، و نیاز به پروفایل کوتاه و طراحی فشرده از سوی دیگر است. انتخاب صحیح این مشخصه، تضمین‌کننده یک اتصال ایمن، کارآمد و متناسب با محدودیت‌های طراحی شما خواهد بود. بنابراین، هنگام انتخاب پیچ، علاوه بر قطر و طول، به ابعاد گل آن، از جمله ارتفاع، نیز توجه ویژه‌ای داشته باشید تا بهترین عملکرد ممکن را به دست آورید.
