هنگام انتخاب یک پیچ، اولین مشخصه‌ای که به ذهن می‌رسد، معمولاً سایز رزوه (مانند M8 یا M10) است. اما بلافاصله پس از آن، یک پارامتر فیزیکی و بسیار مهم دیگر مطرح می‌شود: پهنای سر پیچ (Head Width). این مشخصه که به آن “آچارخور” نیز گفته می‌شود، ابعادی حیاتی است که نه تنها نوع و سایز ابزار لازم برای نصب را تعیین می‌کند، بلکه بر استحکام و طراحی اتصال نیز تأثیر مستقیم دارد.
در این مقاله از دانشنامه تخصصی، به صورت جامع به بررسی مفهوم پهنای سر پیچ، نحوه اندازه‌گیری آن در شکل‌های مختلف و اهمیت آن در کاربردهای صنعتی و عمومی می‌پردازیم.
پهنای سر پیچ (Head Width) چیست؟
پهنای سر پیچ در واقع فاصله بین دو لبه‌ی مقابل سر پیچ است که معمولاً با واحد میلی‌متر یا اینچ اندازه‌گیری می‌شود. این پارامتر تعیین می‌کند چه ابزاری (مثل آچار، بکس یا پیچ‌گوشتی) برای باز و بسته کردن پیچ مورد نیاز است.
به زبان ساده:
- اگر پهنای سر پیچ زیاد باشد → فشار روی سطح گسترده‌تر توزیع می‌شود و اتصال محکم‌تر است.
- اگر پهنای سر پیچ کم باشد → پیچ در فضاهای محدود و باریک بهتر عمل می‌کند.
بنابراین، Head Width تنها یک عدد ساده نیست، بلکه یکی از معیارهای اصلی انتخاب پیچ مناسب در هر پروژه محسوب می‌شود.
چرا پهنای سر پیچ در انتخاب پیچ اهمیت دارد؟
یکی از دغدغه‌های اصلی در زمان انتخاب پیچ مناسب، توجه به پهنای سر پیچ (Head Width) است. شاید در نگاه اول این ویژگی جزئی به نظر برسد، اما در عمل تأثیر مستقیم بر کیفیت اتصال، طول عمر پیچ و ایمنی سازه دارد.
۱. نقش پهنای سر پیچ در استحکام اتصال
هرچه پهنای سر پیچ بیشتر باشد، فشار ایجادشده در زمان سفت‌کردن پیچ روی سطح گسترده‌تری پخش می‌شود. این موضوع باعث می‌شود:
- سطح آسیب نبیند.
- خطر ترک‌خوردگی در مواد شکننده (مثل چوب یا پلاستیک سخت) کاهش یابد.
- اتصال مقاوم‌تر و ماندگارتر شود.
۲. ارتباط پهنای سر پیچ با ابزار مورد استفاده
پهنای سر پیچ تعیین می‌کند چه ابزاری برای نصب و باز کردن آن نیاز است.
- پیچ‌های با Head Width بزرگ → نیاز به آچار یا بکس بزرگ‌تر دارند.
- پیچ‌های با Head Width کوچک → برای فضاهای باریک یا ابزارهای دقیق مناسب‌اند.
انتخاب اشتباه پهنای سر پیچ می‌تواند باعث لغزش آچار، هرز شدن پیچ و حتی خطر آسیب به کاربر شود.
۳. جلوگیری از خطاهای رایج
خیلی از افراد در زمان خرید پیچ فقط به قطر و طول توجه می‌کنند و پهنای سر را نادیده می‌گیرند. نتیجه؟
- استفاده از ابزار نامناسب
- شل شدن اتصال بعد از مدت کوتاه
- افزایش هزینه تعمیر و نگهداری

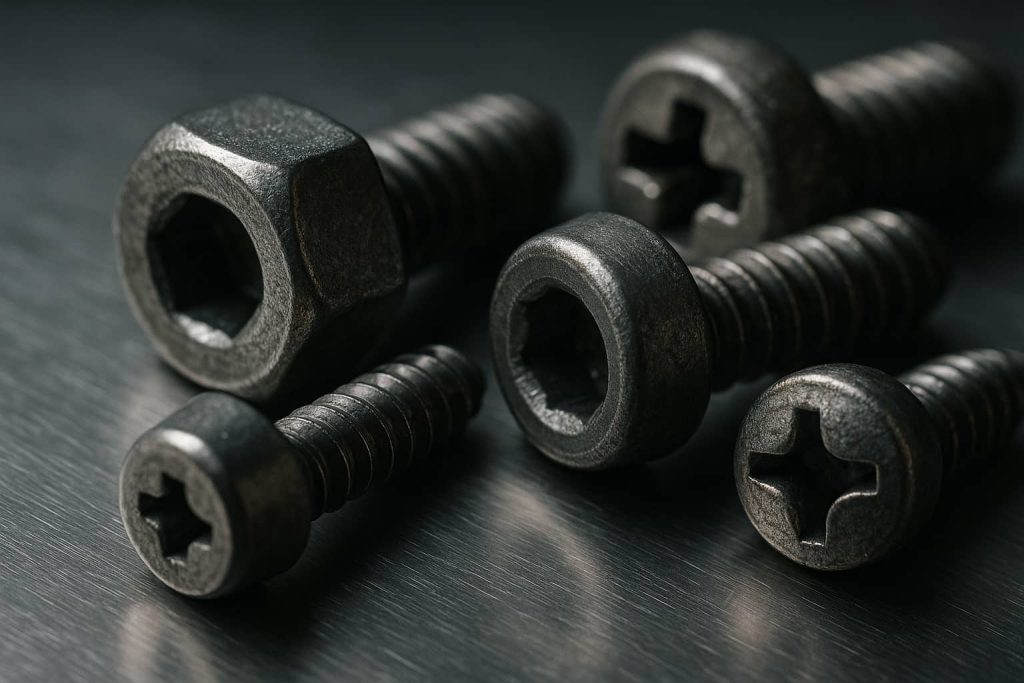

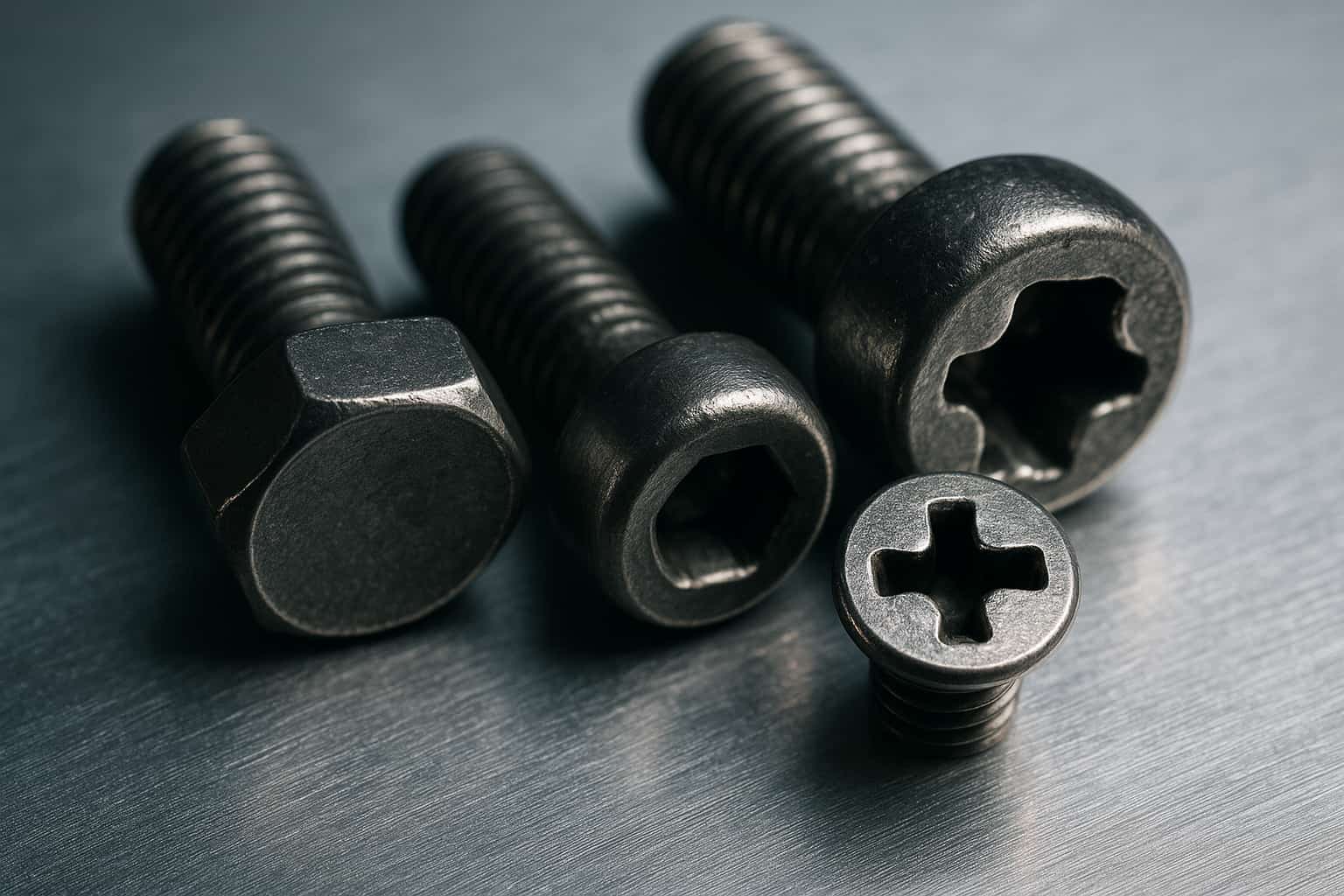

نحوه اندازه‌گیری پهنای سر پیچ در انواع مختلف
برخلاف قطر رزوه که یک عدد مشخص است، “پهنای سر پیچ” بسته به شکل هندسی گل پیچ، به روش‌های متفاوتی تعریف و اندازه‌گیری می‌شود:
- پیچ‌های سر شش‌گوش (Hex Head): در این پیچ‌ها، پهنای سر به صورت “فاصله بین دو وجه روبرو” (Width Across Flats) اندازه‌گیری می‌شود. این همان عددی است که سایز آچار یا سوکت مورد نیاز را مشخص می‌کند (مثلاً برای پیچ M8، آچار 13). این مهم‌ترین و استانداردترین روش اندازه‌گیری برای این نوع پیچ است.
- پیچ‌های سر آلنی (Socket Head): برای این پیچ‌ها، منظور از پهنای سر، قطر خارجی گل پیچ (Head Diameter) است. این اندازه مشخص می‌کند که سر پیچ چه مقدار فضا را اشغال می‌کند. (توجه: سایز آچار آلن یک مشخصه جداگانه است).
- پیچ‌های سر گرد (Pan, Button, Truss Head): در تمام این مدل‌ها، پهنای سر معادل قطر دایره‌ای گل پیچ است. این اندازه به طور مستقیم سطح تماس (Bearing Surface) را مشخص می‌کند.
- پیچ‌های سر خزینه (Countersunk Head): پهنای سر در این پیچ‌ها، قطر بزرگ‌ترین قسمت مخروطی است. این اندازه باید با قطر خزینه ایجاد شده در قطعه کار مطابقت داشته باشد تا پیچ به درستی هم‌سطح شود.
چرا پهنای سر پیچ یک پارامتر کلیدی است؟
ابعاد سر پیچ به دلایل مهندسی و عملی زیر اهمیت فوق‌العاده‌ای دارد:
۱. سازگاری با ابزار (Tool Compatibility)
واضح‌ترین و مهم‌ترین کاربرد پهنای سر پیچ، تعیین سایز ابزار است. اگر پهنای سر یک پیچ شش‌گوش 17 میلی‌متر باشد، شما دقیقاً می‌دانید که به آچار یا سوکت شماره 17 نیاز دارید. عدم تطابق در این بخش، مونتاژ را غیرممکن یا غیراستاندارد می‌کند.
۲. سطح اتکا و توزیع بار (Bearing Surface)
پهنای سر پیچ، مساحتی که نیرو از طریق آن به قطعه کار منتقل می‌شود را تعیین می‌کند. هرچه پهنای سر پیچ بیشتر باشد (مانند پیچ‌های سر فلنجی یا بشقابی)، فشار (استرس) وارده بر سطح قطعه کمتر می‌شود. این ویژگی برای جلوگیری از آسیب دیدن مواد نرم‌تر مانند آلومینیوم، پلاستیک یا چوب حیاتی است.
۳. محدودیت‌های فضا و طراحی (Spatial Constraints)
در طراحی‌های فشرده، پهنای سر پیچ تعیین می‌کند که پیچ‌ها چقدر می‌توانند به یکدیگر یا به دیواره‌های کناری نزدیک باشند. برای مثال، پیچ‌های آلنی به دلیل داشتن قطر سر کمتر نسبت به پیچ‌های شش‌گوش هم‌سایز، اجازه طراحی‌های فشرده‌تری را می‌دهند.
۴. استانداردسازی و قابلیت تعویض
پهنای سر پیچ‌ها توسط استانداردهای جهانی مانند DIN, ISO, و ANSI به دقت تعریف شده است. این استانداردسازی تضمین می‌کند که یک پیچ M12 از تولیدکنندگان مختلف، همیشه دارای آچارخور یکسان (مثلاً 19 میلی‌متر) خواهد بود که این امر قابلیت تعویض و تعمیر را آسان می‌کند.

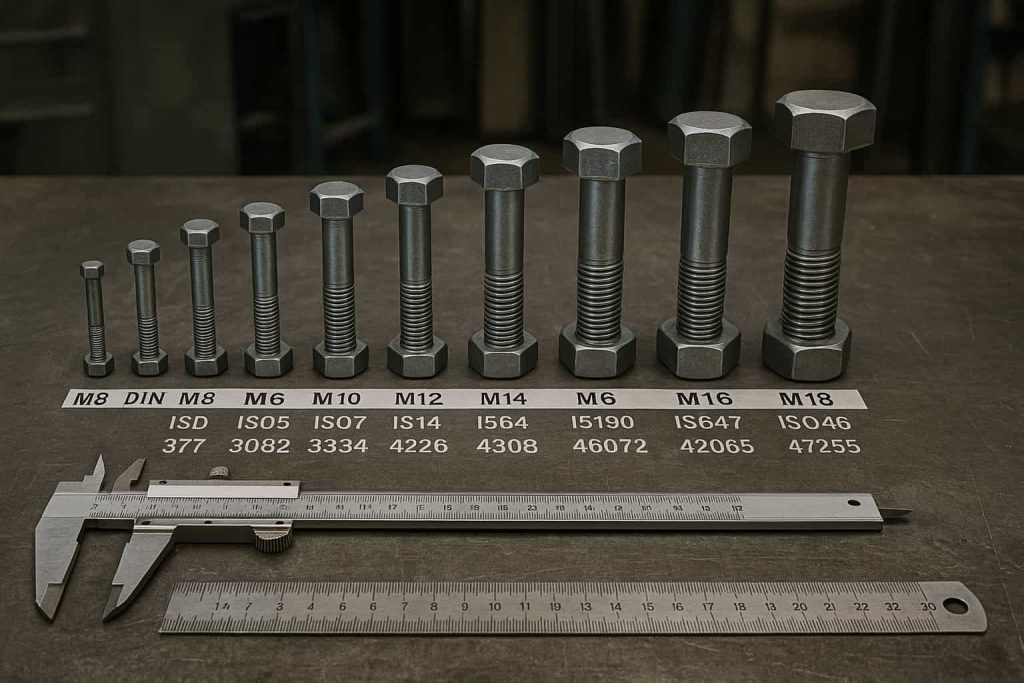

جدول مقایسه‌ای پهنای سر پیچ‌های متداول (استاندارد متریک)
جدول زیر، رابطه بین سایز اسمی پیچ و پهنای سر (آچارخور) را برای پیچ‌های شش‌گوش استاندارد (DIN 933/931) نشان می‌دهد.
| سایز اسمی پیچ (قطر رزوه) | پهنای سر استاندارد (آچارخور) | استاندارد اصلی | نکته کاربردی |
|---|---|---|---|
| M6 | 10 mm | DIN 933 / ISO 4017 | یکی از پرکاربردترین سایزها در صنعت سبک. |
| M8 | 13 mm | DIN 933 / ISO 4017 | سایز استاندارد در بسیاری از کاربردهای خودرویی و ساختمانی. |
| M10 | 17 mm (گاهی 16 mm) | DIN 933 / ISO 4017 | آچارخور 17mm رایج‌تر است. همیشه قبل از خرید چک شود. |
| M12 | 19 mm (گاهی 18 mm) | DIN 933 / ISO 4017 | بسیار رایج در سازه‌های فلزی و ماشین‌آلات. |
چگونه پهنای سر پیچ مناسب را انتخاب کنیم؟
انتخاب درست پهنای سر پیچ (Head Width) یک موضوع کلیدی در موفقیت هر پروژه است. اگر پهنای سر به‌درستی انتخاب نشود، حتی بهترین پیچ‌ها هم نمی‌توانند اتصال مطمئن و ماندگاری ایجاد کنند. برای اینکه دچار این مشکل نشوید، به نکات زیر توجه کنید:
۱. توجه به جنس و نوع متریال
- در چوب نرم یا پلاستیک بهتر است از پیچ‌هایی با پهنای سر بزرگ‌تر استفاده شود تا فشار روی سطح توزیع شود و ترک ایجاد نشود.
- در فلزات سخت یا فولاد می‌توان از پیچ‌هایی با پهنای سر کوچک‌تر استفاده کرد، چون استحکام متریال بالا است.
۲. در نظر گرفتن فضای نصب
- در فضاهای باریک و محدود، پیچ با پهنای سر کوچک‌تر انتخاب بهتری است.
- در سازه‌های بزرگ و آزاد، پهنای سر بیشتر باعث افزایش مقاومت و استحکام اتصال می‌شود.
۳. بررسی نیاز به توزیع نیرو
- پهنای سر پیچ بزرگ‌تر → نیرو را روی سطح گسترده‌تری پخش می‌کند → مناسب برای قطعات شکننده و حساس.
- پهنای سر کوچک‌تر → مناسب برای اتصالات دقیق و مکانیکی که نیاز به ظرافت دارند.
۴. هماهنگی با ابزار نصب
پهنای سر پیچ باید با ابزاری که در اختیار دارید (آچار، بکس، پیچ‌گوشتی) هماهنگ باشد. انتخاب اشتباه می‌تواند باعث لغزش ابزار، هرز شدن پیچ یا حتی آسیب به قطعه شود.
ابزار و روش‌های اندازه‌گیری پهنای سر پیچ
اندازه‌گیری دقیق پهنای سر پیچ (Head Width) یکی از مهم‌ترین مراحل در انتخاب و کنترل کیفیت پیچ است. اگر اندازه‌گیری به درستی انجام نشود، ممکن است ابزار مناسب انتخاب نشود یا اتصال نهایی با مشکل مواجه شود.

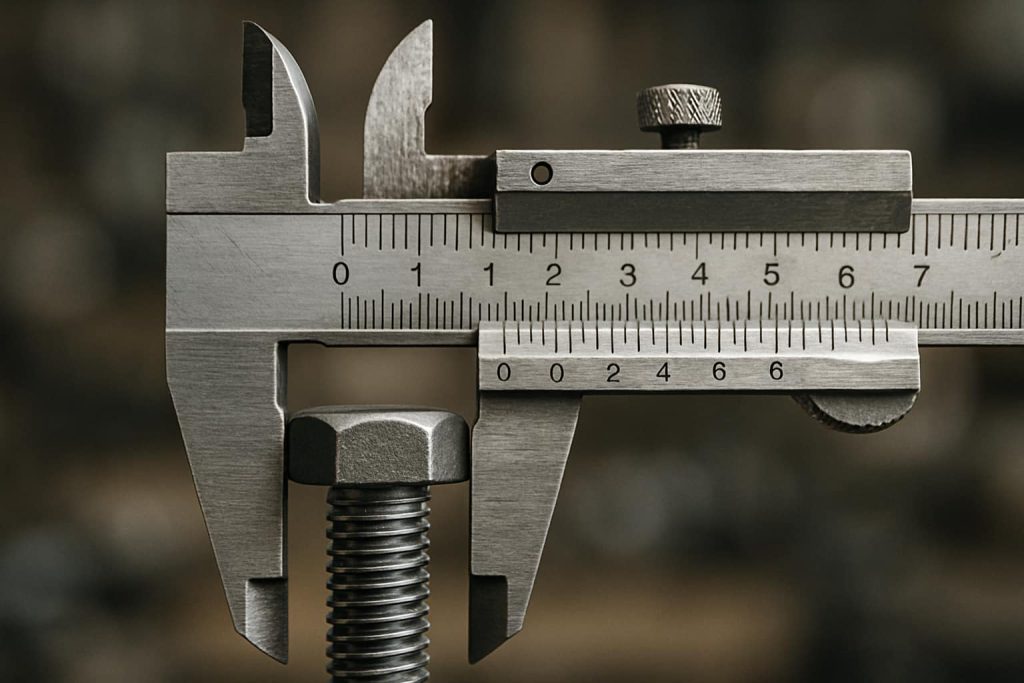

۱. استفاده از کولیس (Vernier Caliper)
- دقیق‌ترین ابزار برای اندازه‌گیری پهنای سر پیچ.
- کافی است دو فک کولیس را روی لبه‌های مقابل سر پیچ قرار دهید تا اندازه واقعی پهنای سر مشخص شود.
- دقت کولیس معمولاً تا 0.02 میلی‌متر است.
۲. استفاده از میکرومتر
- بیشتر برای پیچ‌های کوچک و حساس استفاده می‌شود.
- دقت بالاتر نسبت به کولیس دارد، اما کار با آن کمی تخصصی‌تر است.
۳. خط‌کش و ابزار ساده
- برای اندازه‌گیری‌های ابتدایی و غیرحرفه‌ای می‌توان از خط‌کش فلزی یا پلاستیکی استفاده کرد.
- دقت پایین‌تری دارد و بیشتر برای کارهای عمومی و سریع کاربرد دارد.
۴. روش‌های دیجیتال و صنعتی
- دستگاه‌های اندازه‌گیری دیجیتال در خطوط تولید پیچ به‌صورت خودکار پهنای سر را اندازه می‌گیرند.
- این روش برای تولید انبوه و کنترل کیفیت کارخانه‌ها ضروری است.
اشتباهات رایج در اندازه‌گیری پهنای سر پیچ
- قرار دادن ابزار به‌صورت زاویه‌دار روی پیچ (باعث خطای اندازه‌گیری می‌شود).
- استفاده از ابزار نامناسب مثل خط‌کش در کارهای صنعتی حساس.
- عدم توجه به استاندارد مرجع (DIN، ISO، ANSI) هنگام مقایسه اندازه‌ها.

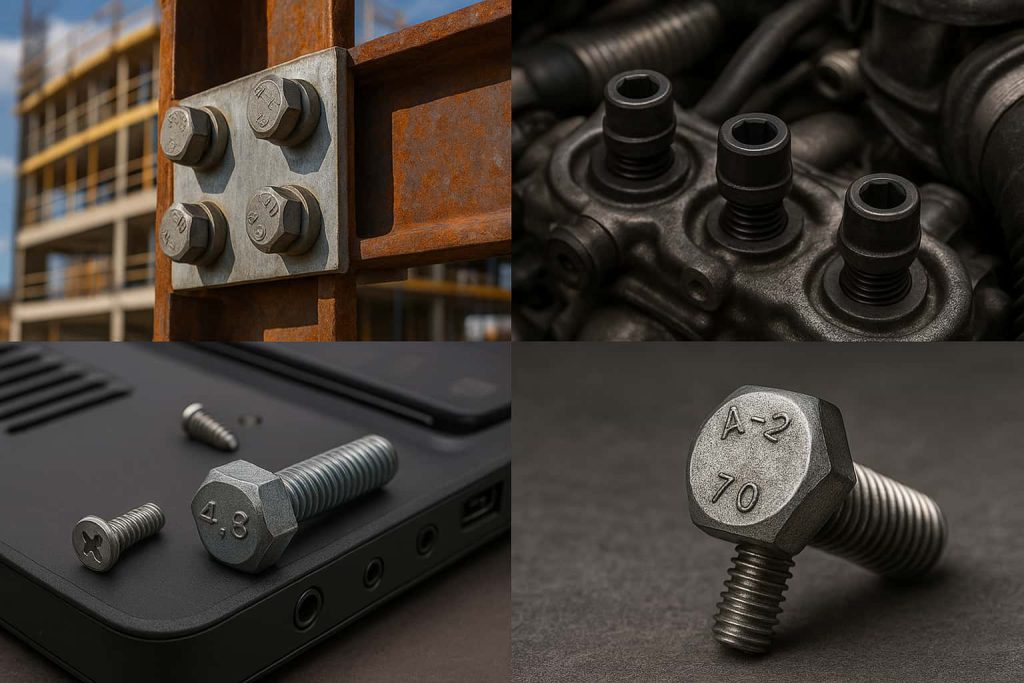

پهنای سر پیچ در صنایع مختلف
یکی از عواملی که باعث می‌شود پهنای سر پیچ (Head Width) اهمیت ویژه‌ای پیدا کند، نوع صنعت و کاربرد پیچ است. هر صنعت بر اساس نیاز خود از پیچ‌هایی با پهنای سر متفاوت استفاده می‌کند تا بهترین عملکرد را داشته باشد.
۱. صنایع ساختمانی و عمرانی
- در پروژه‌های ساختمانی معمولاً پیچ‌هایی با پهنای سر بزرگ‌تر استفاده می‌شوند.
- دلیل: توزیع بهتر نیرو روی سطح، جلوگیری از ترک خوردن بتن، چوب و متریال‌های ساختمانی.
- مثال: پیچ‌های شش‌گوش (Hex Head) که به‌طور گسترده در سازه‌های فلزی و اتصالات چوبی کاربرد دارند.
۲. صنایع ماشین‌سازی و خودروسازی
- در این صنایع، دقت و استحکام بسیار مهم است.
- پهنای سر پیچ متناسب با نوع اتصال انتخاب می‌شود؛ مثلاً در قطعات موتور از پیچ‌های آلن با سر کوچک استفاده می‌شود تا در فضاهای محدود هم قابل نصب باشند.
- گاهی پهنای سر کوچک به کاهش وزن کلی سازه کمک می‌کند.
۳. صنایع الکترونیک و تجهیزات ظریف
- پیچ‌های بسیار کوچک با پهنای سر محدود استفاده می‌شوند.
- دلیل: فضای بسیار محدود و حساس بودن قطعات الکترونیکی.
- مثال: پیچ‌های ستاره‌ای یا چهارسو در موبایل‌ها و لپ‌تاپ‌ها.
۴. صنایع تجهیزات پزشکی
- در تجهیزات پزشکی علاوه بر دقت، ایمنی و استانداردسازی اهمیت دارد.
- پهنای سر پیچ‌ها معمولاً کوچک و استاندارد است تا کمترین آسیب به دستگاه یا بیمار وارد شود.
۵. صنایع دریایی و هوافضا
- نیاز به پیچ‌هایی با پهنای سر دقیق و محاسبه‌شده دارند.
- پهنای سر پیچ در این صنایع معمولاً بر اساس استانداردهای خاص طراحی می‌شود تا در برابر فشارهای بالا و لرزش‌های شدید مقاوم باشد.
سوالات متداول درباره پهنای سر پیچ (FAQ)
۱. پهنای سر پیچ با قطر پیچ چه تفاوتی دارد؟
- قطر پیچ مربوط به اندازه رزوه و بدنه پیچ است.
- پهنای سر پیچ فاصله بین دو لبه سر پیچ است که تعیین می‌کند چه ابزاری برای بستن آن لازم است.
به زبان ساده: قطر پیچ → قدرت تحمل بار، پهنای سر پیچ → نحوه بستن و ابزار مناسب.
۲. آیا پهنای سر بیشتر به معنای استحکام بیشتر است؟
نه همیشه. پهنای سر بزرگ‌تر باعث توزیع بهتر نیرو روی سطح می‌شود، اما استحکام کلی اتصال به جنس پیچ، نوع رزوه و متریال هم بستگی دارد.
۳. چه زمانی باید پیچ با Head Width خاص انتخاب کنیم؟
- وقتی در فضاهای محدود کار می‌کنید → پیچ با پهنای سر کوچک.
- وقتی نیاز به توزیع فشار روی سطح گسترده‌تر دارید → پیچ با پهنای سر بزرگ.
- وقتی ابزار خاصی (مثل آلن یا تورکس) در اختیار دارید → پیچ متناسب با آن ابزار.
۴. آیا استانداردهای مختلف (DIN، ISO، ANSI) روی پهنای سر تأثیر دارند؟
بله. در استانداردهای مختلف ممکن است پهنای سر پیچ برای یک سایز مشخص کمی متفاوت باشد. به همین دلیل همیشه باید به جدول استاندارد مربوطه مراجعه کنید.
۵. چگونه پهنای سر پیچ را به‌طور دقیق اندازه‌گیری کنیم؟
با ابزارهایی مثل کولیس یا میکرومتر می‌توان پهنای سر پیچ را با دقت بالا اندازه گرفت. برای کارهای عمومی هم استفاده از خط‌کش کفایت می‌کند.
جمع‌بندی
پهنای سر پیچ یک مشخصه فنی است که مستقیماً با تجربه کاربر و کیفیت اتصال در ارتباط است. این پارامتر، پل ارتباطی بین پیچ، ابزار و قطعه کار شماست. درک صحیح آن به شما کمک می‌کند تا نه تنها ابزار مناسب را انتخاب کنید، بلکه از نظر مهندسی نیز بهترین اتصال ممکن را با توزیع بار مناسب و با در نظر گرفتن محدودیت‌های فیزیکی پروژه خود ایجاد نمایید. همیشه هنگام خرید، به خصوص برای پیچ‌های شش‌گوش، به این مشخصه کلیدی توجه کنید.
