در دنیای مکانیک یک قانون جهانی و ساده وجود دارد: “Righty-Tighty, Lefty-Loosey” (به راست بچرخان تا سفت شود، به چپ بچرخان تا شل شود). تقریباً تمام پیچ و مهره‌هایی که با آن‌ها سروکار داریم از این قانون پیروی می‌کنند و به آن‌ها رزوه راست‌گرد (Right-Hand Thread) گفته می‌شود. اما در کاربردهای خاص و مهندسی‌شده، یک استثنای هوشمندانه وجود دارد: رزوه چپ‌گرد (Left-Hand Thread).
این رزوه‌ها دقیقاً برعکس عمل می‌کنند و برای اهداف بسیار مشخصی طراحی شده‌اند. درک این‌که رزوه چپ‌گرد چیست و چرا وجود دارد، دانش شما را از یک کاربر عادی به یک متخصص ارتقا می‌دهد.
رزوه چپ‌گرد چیست؟
رزوه چپ‌گرد، رزوه‌ای است که برای سفت شدن، باید آن را خلاف جهت عقربه‌های ساعت (به سمت چپ) بچرخانید و برای باز شدن، در جهت عقربه‌های ساعت (به سمت راست) می‌چرخد. این طراحی، قانون جهانی اتصالات را نقض می‌کند و به همین دلیل تنها در موارد ضروری و با اهداف مهندسی خاص به کار می‌رود.
چرا رزوه‌ها، چپ‌گرد طراحی شده‌اند؟
وجود رزوه‌های چپ‌گرد دلایل بسیار مهمی در زمینه ایمنی و عملکرد مکانیکی دارد:
۱. مقابله با نیروی چرخشی و جلوگیری از باز شدن
این مهم‌ترین و رایج‌ترین کاربرد رزوه چپ‌گرد است. در قطعاتی که خودشان در حال چرخش هستند، اگر جهت چرخش با جهت شل شدن یک پیچ راست‌گرد یکی باشد، نیروی اینرسی به تدریج باعث باز شدن پیچ می‌شود. برای مقابله با این پدیده، از پیچ چپ‌گرد استفاده می‌شود تا نیروی چرخشی قطعه، به طور مداوم باعث سفت‌تر شدن پیچ شود.
- مثال کلاسیک: پدال سمت چپ دوچرخه. پدال چپ در خلاف جهت عقربه‌های ساعت می‌چرخد. اگر پیچ آن راست‌گرد بود، به سرعت باز می‌شد. به همین دلیل از یک پیچ چپ‌گرد استفاده می‌شود.
- سایر مثال‌ها: تیغه‌های اره مدور، برخی پره‌های فن، سنگ فرز و مهره سر چرخ در برخی خودروهای سنگین.
۲. ایجاد اتصالات ایمنی و جلوگیری از خطای انسانی
در صنایعی که با گازهای مختلف سروکار دارند، از رزوه‌های چپ‌گرد به عنوان یک مکانیزم ایمنی حیاتی استفاده می‌شود. اتصالات مربوط به گازهای قابل اشتعال (مانند پروپان، استیلن یا گاز شهری) معمولاً چپ‌گرد هستند. این کار از اتصال تصادفی یک رگلاتور یا شلنگ گاز قابل اشتعال به یک کپسول گاز غیرقابل اشتعال (مانند اکسیژن یا نیتروژن که راست‌گرد هستند) جلوگیری می‌کند.
۳. مکانیزم‌های تنظیم و رگلاژ (Turnbuckles)
در قطعه‌ای به نام پیچ تنظیم دوطرفه (Turnbuckle) که برای کشیدن و تنظیم طول کابل‌ها استفاده می‌شود، یک سر دارای رزوه راست‌گرد و سر دیگر دارای رزوه چپ‌گرد است. با چرخاندن بدنه مرکزی، هر دو پیچ به طور همزمان به داخل کشیده یا به بیرون رانده می‌شوند و این امکان را فراهم می‌کنند که طول کابل با دقت بسیار بالایی تنظیم شود.
چگونه یک رزوه چپ‌گرد را تشخیص دهیم؟
- جهت شیارها: در یک پیچ راست‌گرد استاندارد، شیارها به سمت بالا و راست حرکت می‌کنند. در یک پیچ چپ‌گرد، شیارها به سمت بالا و چپ متمایل هستند.
- علامت‌گذاری: اکثر پیچ و مهره‌های چپ‌گرد با حروف LH (مخفف Left-Hand) یا فقط L علامت‌گذاری می‌شوند. در برخی موارد، ممکن است یک شیار یا خط بر روی یکی از وجوه کلگی شش‌گوش ایجاد شده باشد.
- آزمون و خطا: اگر پیچی با چرخش به راست سفت نشد، هرگز به آن فشار نیاورید! ابتدا امتحان کنید که آیا با چرخش به چپ سفت می‌شود یا خیر.

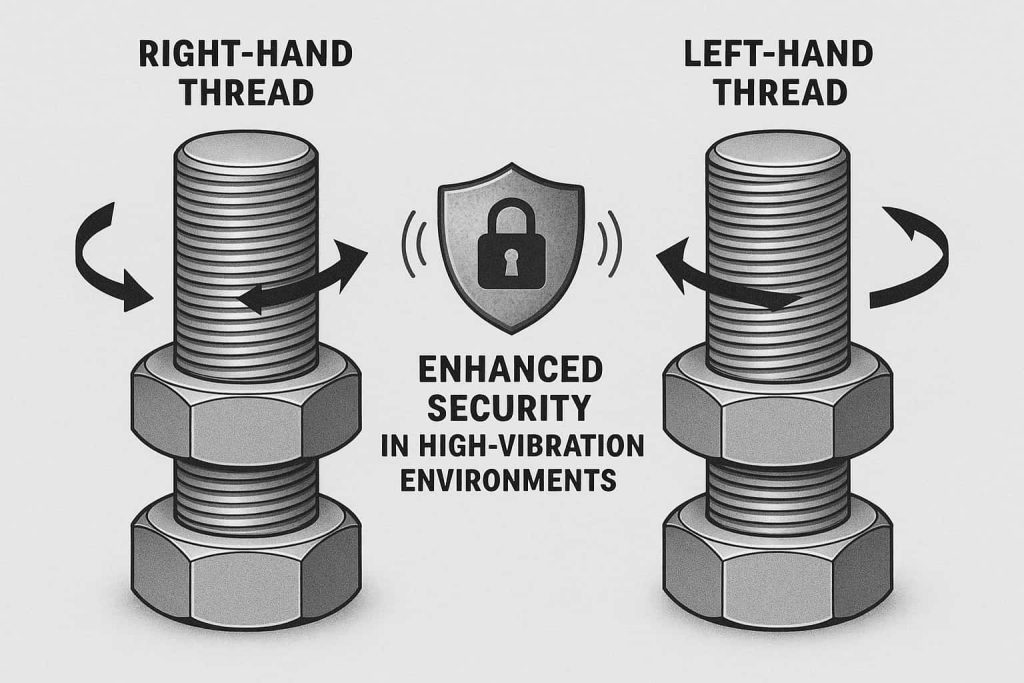

جدول مقایسه رزوه چپ‌گرد و راست‌گرد
| ویژگی | رزوه راست‌گرد (استاندارد) | رزوه چپ‌گرد (خاص) |
|---|---|---|
| جهت سفت شدن | در جهت عقربه‌های ساعت (به راست) | خلاف جهت عقربه‌های ساعت (به چپ) |
| فراوانی | بیش از 99% اتصالات | بسیار نادر و برای کاربردهای خاص |
| کاربرد اصلی | اتصالات عمومی | جلوگیری از باز شدن، ایمنی، مکانیزم‌های تنظیم |
کاربردهای رزوه چپ‌گرد در صنایع مختلف
رزوه چپ‌گرد کاربردهای بسیار متنوعی در صنایع مختلف دارد. از جمله مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:
1. صنعت خودرو:
در خودروها، پیچ‌های رزوه چپ‌گرد به‌ویژه در سیستم‌هایی که نیاز به جلوگیری از باز شدن پیچ‌ها در هنگام چرخش موتور دارند، استفاده می‌شوند. به عنوان مثال، در برخی از اجزای سیستم‌های موتوری، پیچ‌های رزوه چپ‌گرد به دلیل نیروی گشتاور بالا به کار می‌روند تا از باز شدن پیچ‌ها در حین کار جلوگیری کنند. این نوع پیچ‌ها در سیستم‌های ترمز و فرمان نیز می‌توانند کاربرد داشته باشند.
2. صنعت ماشین‌آلات و تجهیزات سنگین:
در تجهیزات سنگین مانند ماشین‌آلات حفاری، کمپرسورها و سایر تجهیزات صنعتی که در معرض ارتعاشات و نیروهای شدید قرار دارند، پیچ‌های رزوه چپ‌گرد به کار می‌روند تا از باز شدن پیچ‌ها و اتصالات جلوگیری کنند. در چنین تجهیزاتی، پیچ‌های چپ‌گرد معمولاً در قسمت‌هایی قرار می‌گیرند که فشار و حرکت زیادی در آن‌ها وجود دارد.
3. صنعت انرژی:
در تجهیزات انرژی، به ویژه در صنعت نفت و گاز، پیچ‌های رزوه چپ‌گرد در اتصالاتی مانند پمپ‌ها و خطوط لوله‌ها استفاده می‌شوند. این پیچ‌ها به دلیل مقاومت بیشتر در برابر باز شدن، در شرایط سخت و فشارهای زیاد مورد استفاده قرار می‌گیرند.
4. صنعت هوافضا:
در صنعت هوافضا نیز پیچ‌های رزوه چپ‌گرد در برخی از قطعات مهم مانند موتورها، سیستم‌های هدایت، و بخش‌های دیگر هواپیماها و فضاپیماها به کار می‌روند. این پیچ‌ها در شرایط خاص و با دقت بالا طراحی می‌شوند تا ایمنی پرواز را تضمین کنند.
5. صنعت کشاورزی و ماشین‌آلات کشاورزی:
در کشاورزی و صنایع مرتبط، پیچ‌های رزوه چپ‌گرد در برخی از ماشین‌آلات کشاورزی که تحت فشار و ارتعاشات شدید قرار دارند، استفاده می‌شوند. این پیچ‌ها به ویژه در ماشین‌آلات برداشت و کاشت برای جلوگیری از شل شدن در هنگام کار استفاده می‌شوند.
6. صنعت نفت و گاز:
در تجهیزات مربوط به استخراج نفت و گاز، پیچ‌های رزوه چپ‌گرد نقش حیاتی دارند. این پیچ‌ها در محیط‌های پرخطر و در شرایطی که احتمال تغییرات فشار و دما زیاد است، از اتصالات محکم و ایمن اطمینان حاصل می‌کنند.
نحوه شناسایی رزوه چپ‌گرد
رزوه چپ‌گرد به دلیل ویژگی‌های خاص خود از رزوه‌های راست‌گرد قابل تمایز است. برای شناسایی دقیق پیچ‌های رزوه چپ‌گرد، باید به چندین ویژگی ظاهری و فنی توجه کرد:
1. جهت پیچش:
یکی از ساده‌ترین روش‌ها برای شناسایی پیچ چپ‌گرد، توجه به جهت پیچش است. در پیچ‌های راست‌گرد، پیچ را در جهت عقربه‌های ساعت می‌چرخانیم تا درون ماده نفوذ کند. اما در پیچ‌های رزوه چپ‌گرد، برای بستن پیچ باید آن را در خلاف جهت عقربه‌های ساعت بچرخانیم.
2. علامت‌گذاری خاص:
در بسیاری از پیچ‌های رزوه چپ‌گرد، تولیدکنندگان برای تمایز بهتر، یک علامت خاص روی سطح پیچ یا مهره درج می‌کنند. این علامت معمولاً یک خط یا حروف “L” برای نشان دادن چپ‌گرد بودن است. این علامت‌گذاری به کاربران کمک می‌کند که پیچ‌ها را به راحتی شناسایی کنند.
3. تفاوت در ظاهر رزوه‌ها:
اگرچه رزوه‌های چپ‌گرد به‌طور ظاهری مشابه رزوه‌های راست‌گرد به نظر می‌رسند، در برخی موارد می‌توان تفاوت‌هایی در زاویه برش رزوه‌ها مشاهده کرد. به طور خاص، رزوه‌های چپ‌گرد ممکن است کمی متفاوت از نظر نحوه برش و تراش در مقایسه با رزوه‌های راست‌گرد باشند.
4. بررسی بسته‌بندی:
بسته‌بندی پیچ‌های رزوه چپ‌گرد نیز معمولاً مشخصات خاص خود را دارد. بسیاری از تولیدکنندگان پیچ‌های چپ‌گرد را در بسته‌بندی‌های جداگانه با ذکر ویژگی‌های آن‌ها عرضه می‌کنند. این اطلاعات معمولاً در برچسب بسته‌بندی درج می‌شود که به شناسایی پیچ چپ‌گرد کمک می‌کند.
مراحل تولید پیچ‌های رزوه چپ‌گرد
تولید پیچ‌های رزوه چپ‌گرد نیازمند فرآیندهای خاص و دقیق است که شامل مراحل مختلفی از طراحی تا تولید نهایی می‌شود. این مراحل برای تضمین کیفیت و عملکرد مناسب پیچ‌ها در شرایط خاص بسیار حائز اهمیت است.
1. طراحی اولیه و مشخصات فنی:
اولین مرحله در تولید پیچ‌های رزوه چپ‌گرد، طراحی دقیق آن‌ها بر اساس نیازهای فنی و کاربردی است. در این مرحله، مهندسان و طراحان مشخصات پیچ را تعیین می‌کنند، از جمله اندازه، نوع رزوه، جنس ماده، و کاربرد پیچ در صنعت خاص. پیچ‌های رزوه چپ‌گرد معمولاً برای شرایط خاص طراحی می‌شوند، بنابراین دقت در این مرحله بسیار حیاتی است.
2. انتخاب مواد اولیه:
مواد اولیه برای تولید پیچ‌های رزوه چپ‌گرد باید به گونه‌ای انتخاب شوند که ویژگی‌های مقاومتی و پایداری بالایی داشته باشند. معمولاً از فولاد کربنی، فولاد ضدزنگ، یا آلیاژهای خاص برای تولید پیچ‌های چپ‌گرد استفاده می‌شود. انتخاب ماده مناسب بر اساس شرایط محیطی و کاربرد پیچ تعیین می‌شود.
3. فرآیند تراش رزوه:
در این مرحله، پیچ‌ها با استفاده از ماشین‌های تراش صنعتی به شکل مورد نظر در می‌آیند. برای پیچ‌های رزوه چپ‌گرد، باید دستگاه‌ها به گونه‌ای تنظیم شوند که رزوه‌ها در جهت معکوس تراشیده شوند. این فرآیند باید با دقت بالا انجام شود تا رزوه‌ها به درستی شکل بگیرند و پیچ‌های تولیدی از کیفیت و مقاومت لازم برخوردار باشند.
4. عملیات حرارتی و درمان سطحی:
برای بهبود ویژگی‌های مکانیکی پیچ‌های رزوه چپ‌گرد، عملیات حرارتی انجام می‌شود. این عملیات می‌تواند شامل سخت‌کاری، بازپخت، یا عملیات دیگر برای تقویت مواد پیچ باشد. همچنین، برای جلوگیری از خوردگی و افزایش طول عمر پیچ، درمان سطحی مانند پوشش‌دهی با کروم یا نیکل انجام می‌شود.
5. تست کیفیت:
پس از تولید پیچ‌های رزوه چپ‌گرد، آن‌ها تحت آزمایش‌های مختلف قرار می‌گیرند. این آزمایش‌ها شامل تست‌های کششی، فشاری، و تست‌های مربوط به مقاومت به خوردگی است. هدف از این آزمایش‌ها اطمینان از کیفیت و عملکرد پیچ‌ها در شرایط مختلف است. پیچ‌های چپ‌گرد باید توانایی تحمل فشارهای بالا و ارتعاشات مداوم را داشته باشند.
6. بسته‌بندی و ارسال:
در نهایت، پیچ‌های رزوه چپ‌گرد پس از گذراندن مراحل کنترل کیفیت و تست‌های نهایی بسته‌بندی شده و برای فروش یا استفاده در صنعت ارسال می‌شوند. بسته‌بندی معمولاً به گونه‌ای انجام می‌شود که از آسیب به پیچ‌ها جلوگیری کند و در عین حال اطلاعات لازم برای شناسایی پیچ‌ها در اختیار مصرف‌کننده قرار گیرد.
رزوه چپ‌گرد در طراحی‌های مهندسی
رزوه چپ‌گرد نقش بسیار مهمی در طراحی‌های مهندسی و ساخت قطعات پیچیده ایفا می‌کند. مهندسان و طراحان در صنایع مختلف از پیچ‌های رزوه چپ‌گرد برای حل مشکلات خاص و تضمین عملکرد بهتر قطعات استفاده می‌کنند. در اینجا چند مورد از کاربردهای مهندسی رزوه چپ‌گرد آورده شده است:
1. جلوگیری از شل شدن اتصالات:
یکی از ویژگی‌های برجسته رزوه چپ‌گرد این است که می‌تواند به طور مؤثر از شل شدن پیچ‌ها در هنگام حرکت یا ارتعاش جلوگیری کند. این ویژگی به‌ویژه در ماشین‌آلات و سیستم‌هایی که در معرض نیروهای دینامیکی و ارتعاشات هستند، اهمیت دارد. برای مثال، در طراحی سیستم‌های صنعتی که تحت بارهای سنگین قرار دارند، از پیچ‌های رزوه چپ‌گرد برای جلوگیری از باز شدن اتصالات استفاده می‌شود.
2. طراحی قطعات در سیستم‌های انتقال قدرت:
در سیستم‌های انتقال قدرت مانند گیربکس‌ها، پیچ‌های رزوه چپ‌گرد در طراحی و ساخت اتصالات مکانیکی به کار می‌روند. در این نوع سیستم‌ها، پیچ‌های چپ‌گرد از باز شدن قطعات در جهت معکوس جلوگیری می‌کنند و از عملکرد صحیح دستگاه‌های صنعتی اطمینان حاصل می‌کنند.
3. کاربرد در طراحی دستگاه‌های محرک و موتورهای الکتریکی:
در برخی از موتورهای الکتریکی و دستگاه‌های محرک که نیاز به اتصال ثابت و مقاوم دارند، پیچ‌های رزوه چپ‌گرد استفاده می‌شوند. این پیچ‌ها به‌ویژه در دستگاه‌هایی که در معرض نیروهای گشتاوری بالا هستند، برای جلوگیری از شل شدن پیچ‌ها در اثر چرخش مداوم ضروری هستند.
4. طراحی در سیستم‌های هیدرولیک و پنوماتیک:
در سیستم‌های هیدرولیک و پنوماتیک که فشار و ارتعاشات زیادی دارند، پیچ‌های رزوه چپ‌گرد برای جلوگیری از باز شدن اتصالات و نشت سیالات به کار می‌روند. این نوع پیچ‌ها در اتصالات و لوله‌ها استفاده می‌شوند تا سیستم‌های انتقال مایعات و گازها به درستی و بدون مشکل عمل کنند.
نحوه انتخاب پیچ‌های رزوه چپ‌گرد برای کاربردهای مختلف
انتخاب پیچ‌های رزوه چپ‌گرد مناسب برای کاربردهای خاص باید با دقت بالا انجام شود. چندین عامل مختلف وجود دارد که باید در انتخاب پیچ‌ها در نظر گرفته شود:
1. اندازه و طول پیچ:
یکی از اولین ملاحظات در انتخاب پیچ‌های رزوه چپ‌گرد، اندازه و طول آن‌ها است. پیچ‌های چپ‌گرد در اندازه‌ها و طول‌های مختلفی تولید می‌شوند. بسته به نوع کاربرد و نوع فشار و نیروی وارد بر پیچ، باید اندازه مناسب پیچ انتخاب شود. در برخی از صنایع، پیچ‌های چپ‌گرد با طول‌های بلندتر یا کوتاه‌تر مورد نیاز هستند.
2. نوع ماده پیچ:
پیچ‌های رزوه چپ‌گرد معمولاً از فولاد کربنی، فولاد ضدزنگ یا آلیاژهای خاص ساخته می‌شوند. انتخاب ماده پیچ بستگی به محیط و شرایطی دارد که پیچ در آن استفاده می‌شود. برای مثال، در محیط‌های مرطوب یا در معرض خوردگی، پیچ‌های ضدزنگ یا پیچ‌های پوشش‌دار باید انتخاب شوند تا طول عمر بیشتری داشته باشند.
3. مقاومت کششی و فشاری:
در هنگام انتخاب پیچ‌های رزوه چپ‌گرد، باید مقاومت کششی و فشاری پیچ در برابر بارها و نیروهای وارد بر آن بررسی شود. پیچ‌های چپ‌گرد باید قادر به تحمل فشارهای زیاد و ارتعاشات باشند، بنابراین بررسی مقاومت پیچ‌ها در برابر این نیروها مهم است.
4. نوع رزوه و تراش:
رزوه پیچ باید به دقت انتخاب شود. پیچ‌های رزوه چپ‌گرد ممکن است با رزوه‌های مختلفی طراحی شوند که هرکدام ویژگی‌های خاص خود را دارند. برای مثال، پیچ‌های با رزوه‌های دندانه‌ای تیزتر ممکن است برای اتصال در موقعیت‌های حساس و با دقت بالا مناسب‌تر باشند.
5. محیط استفاده:
محیطی که پیچ در آن استفاده می‌شود، باید در انتخاب پیچ لحاظ شود. پیچ‌های رزوه چپ‌گرد برای استفاده در محیط‌هایی مانند صنایع نفت و گاز، سیستم‌های هیدرولیک، یا ماشین‌آلات صنعتی طراحی شده‌اند. بنابراین، پیچ باید مطابق با شرایط کاری انتخاب شود تا عملکرد بهینه‌ای داشته باشد.
رزوه چپ‌گرد در طراحی‌های مهندسی
رزوه چپ‌گرد در طراحی‌های مهندسی، به ویژه در پروژه‌ها و سیستم‌های پیچیده و حساس، کاربرد فراوانی دارد. این نوع رزوه‌ها در محیط‌هایی که نیاز به ایمنی و عملکرد پایدار دارند، بسیار مهم هستند. طراحی‌های مهندسی که از پیچ‌های رزوه چپ‌گرد استفاده می‌کنند، معمولاً نیاز به ویژگی‌هایی مانند مقاومت در برابر شل شدن پیچ‌ها، تحمل ارتعاشات و فشارهای بالا دارند.
1. سیستم‌های پیچیده مکانیکی:
در دستگاه‌های پیچیده مکانیکی که اجزای مختلف آن تحت نیروی متناوب و فشار قرار دارند، استفاده از پیچ‌های رزوه چپ‌گرد می‌تواند از شل شدن اجزا جلوگیری کند. به عنوان مثال، در سیستم‌های انتقال قدرت و گیربکس‌ها، پیچ‌های چپ‌گرد معمولاً به کار می‌روند تا از خرابی یا عملکرد نادرست جلوگیری شود.
2. تجهیزات خاص در صنایع نفت و گاز:
در طراحی سیستم‌های صنعتی نفت و گاز، به ویژه در محیط‌هایی که فشار و دما بالا است، پیچ‌های رزوه چپ‌گرد ضروری هستند. این پیچ‌ها معمولاً در اتصالات خطوط لوله و دستگاه‌های پیچیده‌ای که تحت ارتعاشات شدید قرار دارند، استفاده می‌شوند.
3. کاربرد در صنایع هوافضا:
در صنعت هوافضا، پیچ‌های رزوه چپ‌گرد برای اجزای حساس مانند موتورها و سیستم‌های هدایت و کنترل استفاده می‌شوند. در این بخش‌ها، پیچ‌ها باید از شل شدن جلوگیری کنند تا ایمنی و عملکرد صحیح سیستم‌ها تضمین شود.
4. طراحی‌های سازه‌ای:
در طراحی‌های سازه‌ای و ساختمانی، پیچ‌های رزوه چپ‌گرد معمولاً در قسمت‌هایی استفاده می‌شوند که تحت تنش و فشار زیاد قرار دارند. این پیچ‌ها می‌توانند برای اتصالات مستحکم و ایمن در پروژه‌های عظیم مانند پل‌ها و برج‌ها مناسب باشند.
جمع‌بندی
رزوه چپ‌گرد یک راه‌حل مهندسی هوشمندانه برای مشکلاتی است که اتصالات استاندارد قادر به حل آن‌ها نیستند. این یک استثنای هدفمند است، نه یک قاعده. همیشه به یاد داشته باشید که اگر با پیچی مواجه شدید که به راحتی بسته نمی‌شود، قبل از اعمال هرگونه فشار، احتمال چپ‌گرد بودن آن را بررسی کنید.
