در دنیای اتصالات، هر پیچ یک شناسنامه دارد و اولین و مهم‌ترین مشخصه در این شناسنامه، قطر بزرگ یا اسمی (Major Diameter) آن است. وقتی می‌گوییم “یک پیچ M8” یا “یک پیچ 1/2 اینچ”، ما دقیقاً به همین مشخصه اشاره می‌کنیم. این پارامتر، نقطه شروع برای انتخاب هر پیچ و مهره‌ای است و درک صحیح آن برای جلوگیری از هرگونه خطا ضروری است.
در این مقاله از دانشنامه تخصصی، به صورت علمی و دقیق به این مفهوم بنیادین می‌پردازیم و نقش آن را در سیستم اتصالات روشن می‌کنیم.
قطر بزرگ یا اسمی دقیقاً چیست؟
به زبان ساده، قطر بزرگ یا اسمی، بزرگترین قطر یک رزوه است. نحوه تعریف آن برای رزوه‌های خارجی (پیچ) و داخلی (مهره) کمی متفاوت است:
- برای رزوه خارجی (پیچ): این قطر از نوک یک دندانه (Crest) تا نوک دندانه مقابل آن اندازه‌گیری می‌شود. این همان قطری است که شما با یک کولیس از روی دندانه‌های پیچ می‌خوانید.
- برای رزوه داخلی (مهره): این قطر از ریشه یک دندانه (Root) تا ریشه دندانه مقابل آن اندازه‌گیری می‌شود.
به طور خلاصه، این همان عددی است که بعد از حرف “M” در سیستم متریک (مانند M10) یا به صورت کسر در سیستم اینچی (مانند 3/8″) بیان می‌شود.
چرا به آن «اسمی» یا «Nominal» می‌گوییم؟
این یک نکته فنی بسیار مهم است. کلمه “اسمی” به این معناست که این قطر، یک اندازه تئوریک و استاندارد است. در عمل، به دلیل وجود تلرانس‌های ساخت (Manufacturing Tolerances)، قطر واقعی یک پیچ همیشه کمی کوچک‌تر از قطر اسمی آن است. برای مثال، قطر واقعی یک پیچ M10 ممکن است 9.8 یا 9.9 میلی‌متر باشد. این تفاوت جزئی عمدی است تا اطمینان حاصل شود که پیچ به راحتی در یک سوراخ 10 میلی‌متری قرار می‌گیرد.

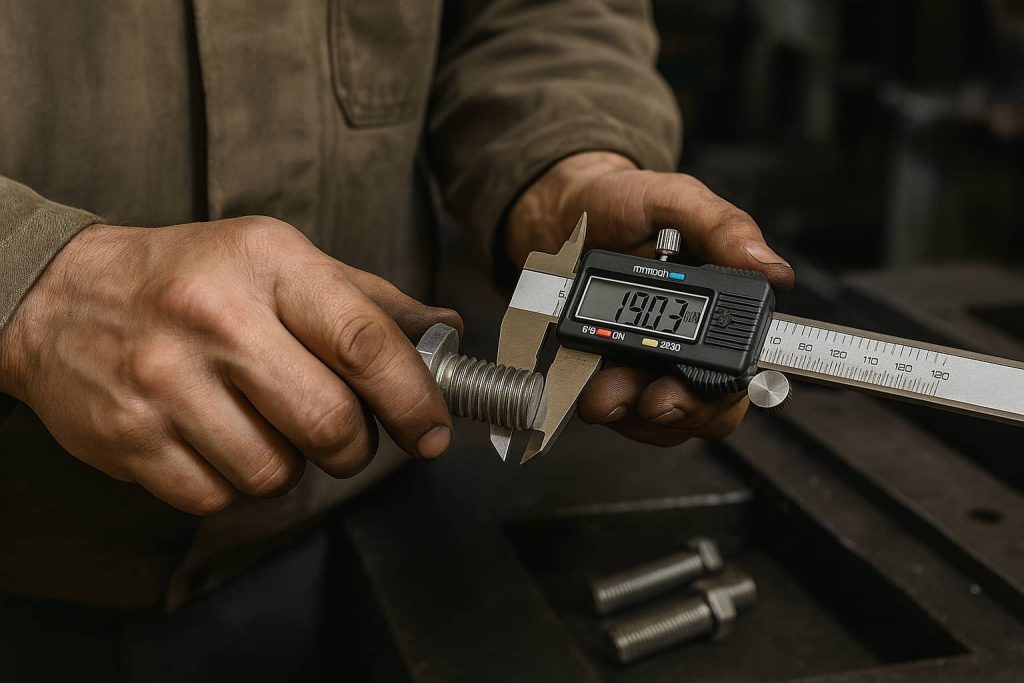

چگونه قطر اسمی را به درستی اندازه‌گیری کنیم؟
برای اندازه‌گیری دقیق قطر اسمی، بهترین ابزار کولیس (Calipers) است. استفاده از خط‌کش به دلیل خطای دید و دقت پایین توصیه نمی‌شود. فک‌های کولیس را بر روی نوک دندانه‌های رزوه قرار دهید و عدد را بخوانید. عددی که به دست می‌آید بسیار به قطر اسمی نزدیک خواهد بود و به شما در شناسایی سایز پیچ کمک می‌کند.
نحوه اندازه‌گیری قطر بزرگ پیچ
برای اندازه‌گیری قطر اسمی پیچ، از ابزارهای دقیق مانند کولیس ورنیه یا میکرومتر استفاده می‌شود. روش کار به این صورت است که فک‌های ابزار اندازه‌گیری روی دو لبه بیرونی رزوه قرار می‌گیرد و فاصله بین آن‌ها خوانده می‌شود.
در پیچ‌ها و رزوه‌های بیرونی (مانند پیچ‌های معمولی)، این قطر از لبه‌های بیرونی رزوه مشخص می‌شود. اما در رزوه‌های داخلی (مانند مهره‌ها)، قطر بزرگ همان قطر دهانه داخلی رزوه است.
نکات مهم در اندازه‌گیری قطر بزرگ پیچ:
- دقت ابزار اهمیت زیادی دارد، زیرا خطای کوچک در اندازه‌گیری می‌تواند باعث انتخاب نادرست مهره یا قطعه شود.
- در پیچ‌های استاندارد متریک، قطر اسمی با واحد میلی‌متر بیان می‌شود، در حالی که در استاندارد اینچی (UNC/UNF) اندازه‌ها بر حسب اینچ هستند.
- همیشه باید چندین بار اندازه‌گیری انجام شود تا عدد نهایی دقیق‌تر به دست آید.
استانداردهای بین‌المللی قطر اسمی پیچ
قطر اسمی پیچ بر اساس استانداردهای جهانی تعریف و طبقه‌بندی می‌شود. این استانداردها باعث می‌شوند که پیچ و مهره‌ها در صنایع مختلف به راحتی جایگزین و استفاده شوند. مهم‌ترین استانداردهای بین‌المللی در زمینه قطر بزرگ پیچ عبارت‌اند از:
- استاندارد ISO (International Organization for Standardization): رایج‌ترین استاندارد در جهان، مخصوصاً برای پیچ‌های متریک که قطر اسمی آن‌ها بر حسب میلی‌متر مشخص می‌شود. برای مثال پیچ M8 به معنی قطر اسمی ۸ میلی‌متر است.
- استاندارد DIN (Deutsches Institut für Normung): استاندارد آلمانی که در بسیاری از صنایع اروپایی مرجع اصلی است. قطر اسمی در این استاندارد هم بر پایه میلی‌متر تعیین می‌شود.
- استاندارد ANSI/ASME (American National Standards Institute / American Society of Mechanical Engineers): استاندارد آمریکایی که بیشتر بر پایه واحد اینچ است و دسته‌بندی رزوه‌ها در دو نوع UNC (رزوه درشت) و UNF (رزوه ریز) انجام می‌شود.
- استاندارد BS (British Standard): استاندارد قدیمی بریتانیا که هنوز در برخی صنایع کاربرد دارد.
این استانداردها مشخص می‌کنند که هر قطر اسمی چه مقدار تلرانس دارد و با چه مهره‌ای باید استفاده شود. بنابراین هنگام انتخاب پیچ، توجه به استاندارد قطر اسمی بسیار مهم است تا از هماهنگی و ایمنی اتصال اطمینان حاصل شود.
اهمیت قطر اسمی پیچ در انتخاب و طراحی
قطر بزرگ پیچ نقش تعیین‌کننده‌ای در طراحی و کارکرد اتصالات دارد. مهندسان و تکنسین‌ها هنگام انتخاب پیچ برای پروژه‌های صنعتی و ساختمانی، ابتدا به قطر اسمی توجه می‌کنند، زیرا:
- تناسب با مهره: مهره‌ای که انتخاب می‌شود باید کاملاً با قطر اسمی پیچ هماهنگ باشد تا اتصال درست و ایمن ایجاد شود.
- تأثیر بر استحکام اتصال: هرچه قطر بزرگ پیچ بیشتر باشد، سطح تماس رزوه‌ها با مهره بیشتر شده و توان تحمل بار و فشار بالاتر خواهد بود.
- استانداردسازی طراحی: در نقشه‌های فنی و طراحی ماشین‌آلات، قطر اسمی اولین مشخصه‌ای است که برای انتخاب پیچ درج می‌شود.
- جلوگیری از خطاهای مونتاژ: اگر قطر اسمی پیچ درست انتخاب نشود، ممکن است مهره به درستی روی آن بسته نشود یا اتصال بیش از حد شل یا سفت گردد.
- افزایش طول عمر اتصال: انتخاب قطر مناسب باعث می‌شود پیچ‌ها در برابر نیروهای کششی، برشی و لرزشی مقاوم‌تر باشند و کمتر دچار شکست شوند.
به بیان ساده، قطر اسمی پیچ همان شاخص کلیدی است که کیفیت و دوام اتصال را تعیین می‌کند. بی‌توجهی به آن می‌تواند باعث مشکلات جدی در کارکرد تجهیزات و حتی بروز حوادث شود.
اهمیت و نقش قطر اسمی در انتخاب اتصالات
قطر اسمی فقط یک عدد نیست، بلکه یک پارامتر کلیدی است که بر تمام جنبه‌های دیگر اتصال تأثیر می‌گذارد:
- انتخاب مهره و واشر: مهره و واشر باید با قطر اسمی پیچ مطابقت داشته باشند. یک پیچ M12 فقط با مهره و واشر M12 جفت می‌شود.
- تعیین سایز سوراخ‌کاری و قلاویزکاری: قطر اسمی، مبنای محاسبه سایز مته برای ایجاد سوراخ قبل از قلاویزکاری است. انتخاب مته نادرست منجر به یک رزوه ضعیف یا شکستن قلاویز می‌شود.
- مبنای محاسبه استحکام: اگرچه پارامترهای دیگری نیز دخیل هستند، اما قطر اسمی یکی از فاکتورهای اصلی در محاسبه سطح مقطع تنش و در نتیجه، استحکام کششی یک پیچ است.
- انتخاب ابزار: اندازه آچارخور پیچ‌های شش گوش (Hex Head) مستقیماً با قطر اسمی آن‌ها در ارتباط است.
جدول مرجع: قطر اسمی و سایز مته پیشنهادی برای قلاویزکاری
این جدول کاربردی، سایز مته استاندارد مورد نیاز برای ایجاد رزوه داخلی (قلاویزکاری) برای برخی از رایج‌ترین قطرهای اسمی را نشان می‌دهد. (برای رزوه دنده درشت)
| قطر اسمی (سایز پیچ) | سایز مته پیشنهادی (mm) | قطر اسمی (سایز پیچ) | سایز مته پیشنهادی (mm) |
|---|---|---|---|
| M5 x 0.8 | 4.2 | M10 x 1.5 | 8.5 |
| M6 x 1.0 | 5.0 | M12 x 1.75 | 10.2 |
| M8 x 1.25 | 6.8 | M16 x 2.0 | 14.0 |

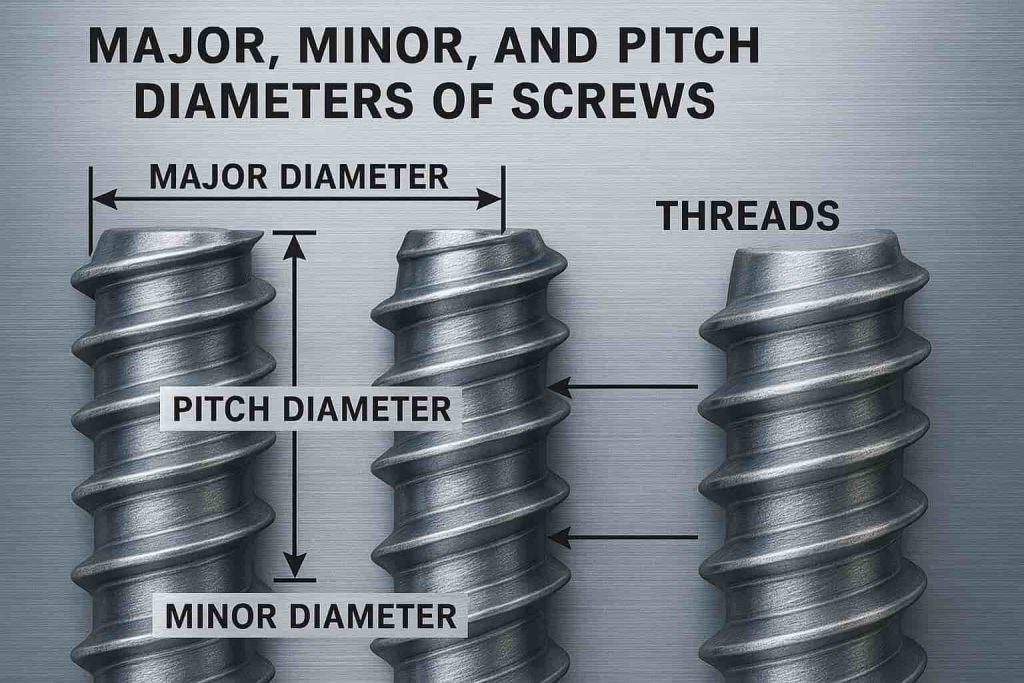

تفاوت قطر اسمی با سایر ابعاد پیچ
یکی از پرسش‌های رایج کاربران این است که تفاوت قطر اسمی پیچ با سایر قطرها چیست؟ برای درک بهتر، باید سه قطر اصلی رزوه پیچ را بشناسیم:
- قطر بزرگ یا اسمی (Major Diameter): همان قطر خارجی پیچ است که از بالاترین نقطه رزوه تا بالاترین نقطه رزوه مقابل اندازه‌گیری می‌شود.
- قطر کوچک (Minor Diameter): کوچک‌ترین قطر پیچ است و از پایین‌ترین نقطه رزوه‌ها اندازه‌گیری می‌شود. به آن قطر ریشه رزوه نیز می‌گویند.
- قطر میانی (Pitch Diameter): قطر فرضی است که دقیقاً در میانه عمق رزوه قرار دارد و نقش مهمی در درگیری بین پیچ و مهره ایفا می‌کند.
تفاوت‌های کلیدی
- قطر اسمی، معیار اصلی برای نام‌گذاری پیچ‌ها (مثل M8 یا M10) است، در حالی که قطر میانی و قطر کوچک بیشتر در محاسبات مهندسی و تلرانس‌ها کاربرد دارند.
- قطر میانی تعیین‌کننده کیفیت درگیری رزوه‌ها و میزان لقی یا سفتی اتصال است.
- قطر کوچک نقش مهمی در استحکام کششی پیچ دارد، زیرا ناحیه باربر واقعی پیچ همان بخش ریشه رزوه است.
بنابراین، هر سه قطر در طراحی و کارکرد پیچ اهمیت دارند، اما قطر اسمی اصلی‌ترین شاخص شناسایی و انتخاب پیچ در صنعت است.
کاربردهای عملی قطر بزرگ پیچ در صنایع مختلف
قطر اسمی پیچ تنها یک مفهوم تئوری نیست، بلکه در عمل نقشی حیاتی در انتخاب و استفاده از پیچ‌ها در صنایع مختلف دارد. برخی از مهم‌ترین کاربردها عبارت‌اند از:
- صنعت ساختمان: در انتخاب پیچ‌های ساختمانی مانند پیچ‌های شیروانی و خودکار، قطر اسمی معیار اصلی برای تطابق با ضخامت ورق‌ها و پروفیل‌ها است.
- صنایع نفت و گاز: در این صنایع پیچ‌ها باید فشار و ارتعاش بالایی را تحمل کنند. انتخاب قطر اسمی صحیح تضمین‌کننده ایمنی و دوام اتصالات در تجهیزات حساس است.
- صنایع خودرو: از پیچ‌های کوچک با قطر اسمی پایین در قطعات داخلی گرفته تا پیچ‌های سنگین برای اتصال شاسی، همه بر اساس قطر اسمی انتخاب و استاندارد می‌شوند.
- ماشین‌آلات صنعتی: دستگاه‌های سنگین و خطوط تولید نیازمند پیچ‌هایی با قطر اسمی بالا هستند تا بارهای زیاد را تحمل کنند.
- تجهیزات الکترونیکی: حتی در صنعت الکترونیک نیز قطر اسمی اهمیت دارد، زیرا پیچ‌های کوچک باید دقیقاً با سوراخ‌ها و رزوه‌های ریز قطعات هماهنگ باشند.
به طور خلاصه، کاربرد قطر بزرگ پیچ در هر صنعتی به معنای تضمین ایمنی، استحکام و طول عمر بیشتر اتصالات است.
نکات مهم در انتخاب پیچ بر اساس قطر بزرگ
انتخاب پیچ مناسب همیشه به قطر بزرگ یا همان قطر اسمی آن وابسته است. اشتباه در انتخاب این قطر می‌تواند باعث لقی اتصال، شکست پیچ یا حتی خرابی کل سازه شود. برای جلوگیری از این مشکلات، هنگام انتخاب پیچ بر اساس قطر اسمی به نکات زیر توجه کنید:
- تناسب با مهره و قطعه متصل‌شونده:
همیشه مطمئن شوید که قطر اسمی پیچ با مهره یا رزوه قطعه مقابل هم‌خوانی دارد. عدم تطابق حتی در حد کسری از میلی‌متر، باعث شل‌شدن یا گیرکردن اتصال می‌شود. - توجه به استانداردها:
قطر اسمی پیچ باید مطابق با استانداردهای معتبر (مثل ISO، DIN یا ANSI) انتخاب شود. پیچ‌های متریک و اینچی با هم متفاوت‌اند و نباید جایگزین یکدیگر شوند. - محاسبه بارگذاری و استحکام:
هرچه قطر اسمی پیچ بیشتر باشد، توان تحمل بار و نیرو نیز افزایش می‌یابد. در سازه‌ها یا دستگاه‌هایی که فشار و لرزش زیادی دارند، پیچ با قطر اسمی بزرگ‌تر انتخاب کنید. - تناسب با ضخامت قطعه:
قطر بزرگ پیچ باید متناسب با ضخامت ورق یا قطعه‌ای باشد که پیچ روی آن بسته می‌شود. انتخاب پیچ خیلی بزرگ یا خیلی کوچک باعث کاهش استحکام اتصال خواهد شد. - بررسی نوع رزوه:
حتی اگر قطر اسمی درست باشد، نوع رزوه (ریز یا درشت) نیز در انتخاب اهمیت دارد. رزوه ریز برای دقت بالا و رزوه درشت برای استحکام بیشتر در برابر لرزش مناسب است. - جلوگیری از خطاهای رایج:
- استفاده از پیچ‌های متریک در سیستم اینچی یا برعکس
- انتخاب قطر اسمی بزرگ‌تر از سوراخ موجود
- عدم توجه به تلرانس و انطباق در صنایع حساس
به طور خلاصه، انتخاب صحیح پیچ بر اساس قطر بزرگ یعنی ترکیب دقت مهندسی با رعایت استانداردها. این کار باعث می‌شود اتصال‌ها مقاوم‌تر، ایمن‌تر و بادوام‌تر باشند.
جمع‌بندی نهایی
قطر بزرگ یا اسمی، بسیار فراتر از یک عدد ساده است؛ این مشخصه، سنگ بنای یک اتصال استاندارد و قابل اعتماد است. با شناخت دقیق این مفهوم و نحوه استفاده از آن، شما یک گام بزرگ به سمت انتخاب‌های مهندسی‌شده و دقیق برداشته‌اید و می‌توانید با اطمینان کامل، اجزای سازگار و مناسب برای پروژه خود را تهیه کنید.
