در حالی که اکثر افراد با قطر بزرگ یا اسمی (Major Diameter) یک پیچ آشنا هستند، این قطر کوچک یا داخلی (Minor Diameter) است که به عنوان یک پارامتر مهندسی پنهان، نقش اصلی را در تعیین استحکام یک اتصال ایفا می‌کند. این مشخصه که به آن “قطر ریشه” (Root Diameter) نیز گفته می‌شود، هسته مرکزی و باربر یک پیچ است.
درک این مفهوم، مرز بین نگاه سطحی به یک پیچ و درک مهندسی آن را مشخص می‌کند. در این مقاله به صورت تخصصی به این پارامتر حیاتی می‌پردازیم.
قطر کوچک (Minor Diameter) دقیقاً چیست؟
قطر کوچک، کوچکترین قطر یک رزوه است و از عمق شیارهای رزوه اندازه‌گیری می‌شود. تعریف آن برای پیچ و مهره متفاوت است:
- برای رزوه خارجی (پیچ): این قطر از ریشه یک دندانه (Root) تا ریشه دندانه مقابل آن اندازه‌گیری می‌شود. این همان قطر هسته مرکزی و بدون دندانه پیچ است.
- برای رزوه داخلی (مهره): این قطر از نوک یک دندانه (Crest) تا نوک دندانه مقابل آن اندازه‌گیری می‌شود. در واقع این همان قطری است که یک پیچ باید از آن عبور کند.
چرا قطر کوچک یک پارامتر مهندسی حیاتی است؟
اهمیت فوق‌العاده قطر کوچک در دو کاربرد اصلی نهفته است:
۱. تعیین استحکام کششی پیچ (Tensile Strength)
این مهم‌ترین نقش قطر کوچک است. وقتی یک پیچ تحت نیروی کششی قرار می‌گیرد، این هسته مرکزی آن (که با قطر کوچک مشخص می‌شود) است که تمام بار را تحمل می‌کند، نه دندانه‌های بیرونی. بنابراین، تمام محاسبات مهندسی برای تعیین استحکام یک پیچ بر اساس “سطح مقطع تنش” (Tensile Stress Area) انجام می‌شود که مستقیماً از قطر کوچک و گام رزوه به دست می‌آید.
یک مثال ساده: یک درخت را تصور کنید. قطر بزرگ (Major Diameter) مانند اندازه‌گیری قطر درخت از روی پوسته آن است، اما این قطر کوچک (Minor Diameter) است که معادل تنه چوبی و مستحکم داخلی درخت است که وزن را تحمل می‌کند.
۲. مبنای انتخاب سایز مته برای قلاویزکاری (Tapping)
وقتی می‌خواهید در یک قطعه، رزوه داخلی ایجاد کنید (مثلاً جای مهره)، ابتدا باید یک سوراخ با مته ایجاد کنید. قطر این مته باید تقریباً برابر با قطر کوچک (Minor Diameter) رزوه مورد نظر باشد.
- اگر سوراخ بیش از حد بزرگ باشد، دندانه‌های ایجاد شده توسط قلاویز عمق کافی نخواهند داشت و رزوه ضعیف خواهد بود.
- اگر سوراخ بیش از حد کوچک باشد، قلاویز هنگام رزوه زدن با مقاومت بسیار زیادی روبرو شده و به احتمال زیاد می‌شکند.
اهمیت قطر کوچک در انتخاب پیچ
قطر کوچک پیچ یا Minor Diameter یکی از مهم‌ترین ویژگی‌ها در انتخاب پیچ‌ها است که تاثیر زیادی بر عملکرد و استحکام پیچ‌ها در استفاده‌های صنعتی و ساخت‌وساز دارد. در این بخش، به بررسی اهمیت قطر کوچک در انتخاب پیچ و کاربرد آن می‌پردازیم:
- تاثیر بر استحکام پیچ: قطر کوچک پیچ تعیین‌کننده استحکام اتصال پیچ است. پیچ‌هایی که قطر کوچک مناسب دارند، معمولاً مقاومت بیشتری در برابر کشش، پیچش و فشارهای مختلف خواهند داشت. در صورتی که قطر کوچک پیچ بسیار کم باشد، پیچ به راحتی دچار شکست می‌شود و اتصالات مستحکمی را ایجاد نخواهد کرد.
- تاثیر بر مقاومت در برابر خوردگی و سایش: پیچ‌هایی که قطر کوچک بهینه دارند، به طور معمول مقاومت بهتری در برابر خوردگی و سایش نشان می‌دهند. این ویژگی در شرایط کاری با فشار بالا و محیط‌های دارای رطوبت و آلودگی مهم است.
- مناسب برای استفاده در سطوح مختلف: پیچ‌هایی با قطر کوچک مناسب، انعطاف‌پذیری بیشتری دارند و می‌توانند در اتصالات پیچیده‌تر و با شرایط مختلف به خوبی عمل کنند. به عنوان مثال، پیچ‌هایی که در صنعت خودروسازی و الکترونیک استفاده می‌شوند، باید قطر کوچک مناسبی داشته باشند تا از کارایی و طول عمر بالا برخوردار شوند.
- انتخاب پیچ بر اساس قطر کوچک: هنگام انتخاب پیچ برای پروژه‌ها، باید قطر کوچک را در کنار دیگر ویژگی‌ها مانند قطر بزرگ (Major Diameter)، گام رزوه (Thread Pitch) و جنس پیچ در نظر گرفت. انتخاب پیچ با قطر کوچک مناسب می‌تواند عملکرد و ایمنی اتصال را بهبود ببخشد.
نحوه اندازه‌گیری قطر کوچک
برای اندازه‌گیری قطر کوچک (Minor Diameter) پیچ، استفاده از ابزار دقیق و استاندارد الزامی است. این اندازه‌گیری معمولاً با دقت بسیار بالا انجام می‌شود، زیرا تفاوت‌های کوچک در قطر می‌توانند تاثیرات زیادی بر عملکرد پیچ در اتصالات مختلف داشته باشند. در این بخش به روش‌ها و ابزارهای مناسب برای اندازه‌گیری قطر کوچک می‌پردازیم:
- ابزارهای استاندارد برای اندازه‌گیری قطر کوچک:
- کالیپرهای دیجیتال: یکی از ابزارهای دقیق برای اندازه‌گیری قطر کوچک پیچ‌ها، کالیپرهای دیجیتال هستند که دقت بالایی دارند و می‌توانند اندازه‌گیری‌هایی با دقت میکرونی انجام دهند.
- میکرومتر: برای اندازه‌گیری قطر کوچک پیچ‌هایی با دقت بسیار بالا، میکرومتر بهترین انتخاب است. این ابزار امکان اندازه‌گیری دقیق قطر پیچ را تا دهم میلی‌متر فراهم می‌کند.
- گوشی اندازه‌گیری رزوه: این ابزار برای اندازه‌گیری دقیق قطر کوچک در پیچ‌های با رزوه‌های خاص طراحی شده است و معمولاً در صنایع حساس به کار می‌رود.
- روش‌های اندازه‌گیری قطر کوچک:

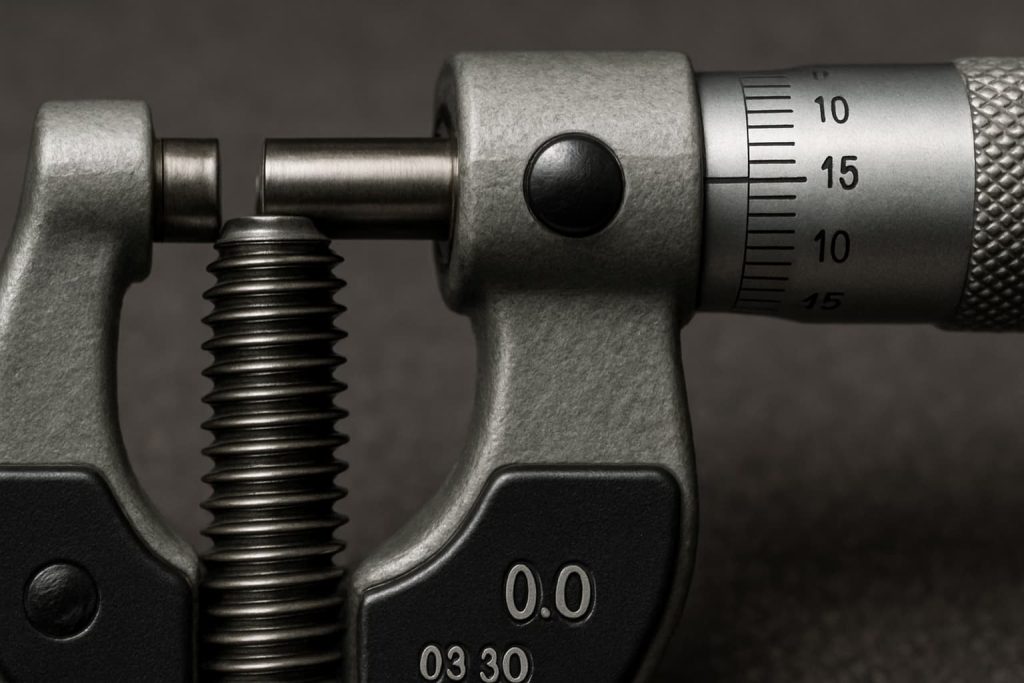

- اندازه‌گیری مستقیم با استفاده از میکرومتر: برای پیچ‌های دارای رزوه‌های استاندارد، می‌توان قطر کوچک را با استفاده از میکرومتر اندازه‌گیری کرد. میکرو متر باید در دو نقطه از پیچ قرار گیرد تا اندازه دقیق قطر کوچک ثبت شود.

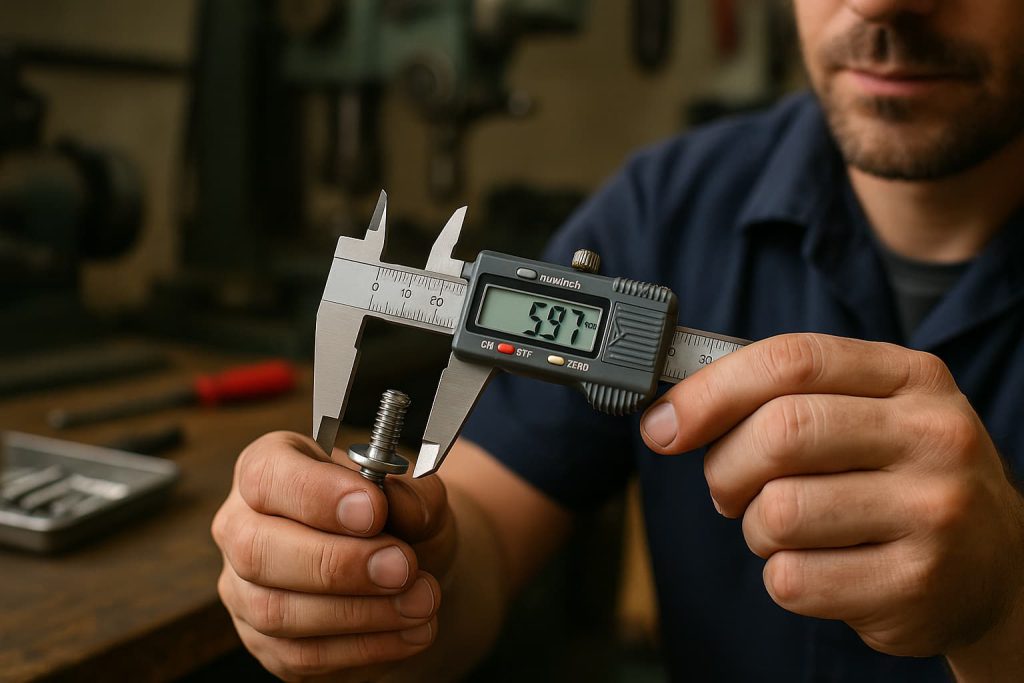

- اندازه‌گیری با استفاده از کالیپر دیجیتال: کالیپرهای دیجیتال به راحتی می‌توانند قطر کوچک پیچ را اندازه‌گیری کنند. این روش به دلیل راحتی و سرعت، معمولاً در محیط‌های صنعتی بیشتر استفاده می‌شود.
- استفاده از گیشا برای پیچ‌های رزوه‌دار خاص: در پیچ‌هایی که رزوه‌های خاص دارند، مانند پیچ‌های خودکار، استفاده از گیشا و دستگاه‌های خاص برای اندازه‌گیری قطر کوچک الزامی است.
- نکات مهم هنگام اندازه‌گیری:
- هنگام اندازه‌گیری قطر کوچک پیچ، باید دقت زیادی داشته باشید تا از نتایج اشتباه جلوگیری کنید. پیچ‌ها ممکن است در طی تولید تغییرات اندکی در ابعاد خود داشته باشند.
- استفاده از ابزارهای با دقت بالا مانند میکرومتر و کالیپر دیجیتال می‌تواند نتایج دقیقی را به دست آورد.
- اندازه‌گیری قطر کوچک باید در چندین نقطه مختلف پیچ انجام شود تا تفاوت‌های احتمالی در ابعاد پیچ مورد بررسی قرار گیرد.
جدول مقایسه: تأثیر قطر کوچک بر استحکام
جدول زیر به وضوح نشان می‌دهد که چگونه قطر کوچک، سطح مقطع تنش (مساحت هسته باربر) را در پیچ‌های متریک استاندارد تعیین می‌کند.
| سایز پیچ (قطر بزرگ) | گام رزوه (mm) | قطر کوچک (mm) | سطح مقطع تنش (mm²) |
|---|---|---|---|
| M6 | 1.0 | 4.917 | 20.1 |
| M8 | 1.25 | 6.647 | 36.6 |
| M10 | 1.5 | 8.376 | 58.0 |
| M12 | 1.75 | 10.106 | 84.3 |
استانداردهای جهانی برای قطر کوچک
استانداردهای جهانی برای اندازه‌گیری و تولید پیچ‌ها، شامل الزامات دقیق برای قطر کوچک (Minor Diameter) هستند تا اطمینان حاصل شود که پیچ‌ها در تمامی شرایط عملکردی به درستی عمل می‌کنند. در این بخش، به بررسی برخی از مهم‌ترین استانداردهای بین‌المللی در این زمینه خواهیم پرداخت:
- استاندارد ISO برای قطر کوچک پیچ‌ها:
سازمان بین‌المللی استانداردسازی (ISO) مجموعه‌ای از استانداردهای دقیق را برای تولید پیچ‌ها به خصوص در زمینه اندازه‌گیری قطر کوچک تنظیم کرده است. این استانداردها مشخص می‌کنند که قطر کوچک باید در کجا اندازه‌گیری شود و چه محدوده‌ای برای آن مناسب است. یکی از مهم‌ترین استانداردهای ISO در این زمینه ISO 965-1 است که به تعیین ابعاد و دقت پیچ‌های رزوه‌دار می‌پردازد.- ISO 965-1: این استاندارد به طور خاص برای پیچ‌های رزوه‌دار با دقت متوسط (Medium Fit) و بالا (High Fit) طراحی شده و تعیین می‌کند که قطر کوچک در چه محدوده‌ای باید باشد تا پیچ به درستی در محل نصب خود قرار گیرد و عملکرد صحیح داشته باشد.
- استاندارد DIN برای قطر کوچک پیچ‌ها:
آلمان نیز استانداردهای دقیقی برای پیچ‌ها و ابعاد آن‌ها تنظیم کرده است که در سطح جهانی مورد استفاده قرار می‌گیرند. استاندارد DIN 13 یکی از این استانداردها است که به ابعاد دقیق پیچ‌ها و اندازه‌های آن‌ها می‌پردازد. در این استاندارد، قطر کوچک پیچ‌ها در محدوده‌های خاصی تعریف شده و به دقت باید اندازه‌گیری شود تا اطمینان حاصل گردد که پیچ در محل مناسب خود قرار می‌گیرد. - استانداردهای ANSI:
سازمان استاندارد ملی آمریکا (ANSI) نیز استانداردهایی برای اندازه‌گیری پیچ‌ها و قطرهای آن‌ها دارد. استاندارد ANSI B1.1 به مشخصات رزوه‌ها و ابعاد پیچ‌ها پرداخته و قطر کوچک را نیز در کنار سایر ابعاد تعریف کرده است. این استاندارد به طور خاص برای پیچ‌های معمولی و صنعتی کاربرد دارد. - اهمیت رعایت استانداردها:
رعایت استانداردهای جهانی مانند ISO، DIN و ANSI در تولید و اندازه‌گیری پیچ‌ها نه تنها کیفیت و دقت پیچ‌ها را تضمین می‌کند، بلکه موجب کاهش مشکلات در هنگام استفاده از پیچ‌ها در پروژه‌های مختلف، به ویژه در پروژه‌های صنعتی و ساخت‌وساز می‌شود. استانداردها به تولیدکنندگان کمک می‌کنند تا پیچ‌هایی با کیفیت بالا تولید کنند که در شرایط مختلف به درستی عمل کنند.
قطر کوچک و ارتباط آن با دیگر ویژگی‌های پیچ
قطر کوچک پیچ تأثیر زیادی بر ویژگی‌های دیگر پیچ‌ها و نحوه عملکرد آن‌ها دارد. در این بخش، به بررسی ارتباط قطر کوچک با دیگر ویژگی‌های پیچ و نحوه تأثیر آن‌ها بر استحکام و عملکرد کلی پیچ خواهیم پرداخت.
- تاثیر بر مقاومت به کشش و فشار:
قطر کوچک پیچ رابطه مستقیم با مقاومت به کشش و مقاومت به فشار پیچ دارد. پیچ‌هایی که قطر کوچک بزرگ‌تری دارند، معمولاً مقاومت بیشتری در برابر کشش و فشار خواهند داشت. این امر به خصوص در کاربردهایی که تحت بارهای سنگین قرار می‌گیرند، اهمیت دارد. در حالی که پیچ‌های با قطر کوچک کم‌تر ممکن است نتوانند فشارهای بالا را تحمل کنند و ممکن است شکسته شوند. - تأثیر بر رفتار پیچ در شرایط دمایی مختلف:
پیچ‌هایی با قطر کوچک مناسب معمولاً می‌توانند در شرایط دمایی مختلف عملکرد بهتری از خود نشان دهند. برای مثال، پیچ‌های با قطر کوچک استاندارد، به طور معمول در شرایط دمایی بالا و پایین عملکرد بهتری دارند و دچار انبساط یا انقباض زیاد نمی‌شوند. در حالی که پیچ‌های با قطر کوچک نامناسب ممکن است در شرایط دمایی تغییراتی در اندازه و شکل خود تجربه کنند که این می‌تواند منجر به افت کارایی و خرابی اتصال شود. - تأثیر بر کشش و پیچش در اتصالات:
پیچ‌های با قطر کوچک مناسب به طور معمول در اتصالات پیچیده‌تر عملکرد بهتری دارند. در این اتصالات، پیچ‌ها باید بتوانند کشش و پیچش را به طور مؤثری تحمل کنند. پیچ‌های با قطر کوچک بیشتر به فشارهای خارجی پاسخ می‌دهند و می‌توانند در شرایط پیچیده‌تر اتصالات بهتری ایجاد کنند. - تأثیر قطر کوچک بر توانایی پیچ در انتقال نیرو:
یکی از مهم‌ترین ویژگی‌هایی که قطر کوچک پیچ بر آن تأثیر می‌گذارد، توانایی پیچ در انتقال نیرو است. پیچ‌هایی که قطر کوچک مناسب دارند، معمولاً قادر به انتقال نیروهای بیشتری هستند، زیرا نیروی وارد شده به این پیچ‌ها به طور یکنواخت توزیع می‌شود. پیچ‌هایی که قطر کوچک آن‌ها بسیار کم است، ممکن است در انتقال نیرو ضعیف عمل کنند و نتایج ناخواسته‌ای مانند شکست پیچ یا شل شدن اتصال به وجود آید. - قطر کوچک و عمر مفید پیچ:
انتخاب پیچ با قطر کوچک مناسب می‌تواند تأثیر زیادی بر عمر مفید پیچ داشته باشد. پیچ‌های با قطر کوچک مناسب، در برابر فرسایش و خوردگی مقاوم‌ترند و می‌توانند مدت زمان طولانی‌تری در اتصال باقی بمانند. در حالی که پیچ‌هایی با قطر کوچک غیر استاندارد ممکن است به سرعت دچار آسیب شوند و عملکرد خود را از دست بدهند.
نکات مهم در انتخاب پیچ با قطر کوچک مناسب
انتخاب پیچ با قطر کوچک (Minor Diameter) مناسب از اهمیت بالایی برخوردار است، زیرا تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر اتصالات دارد. در این بخش، به بررسی نکات مهم در انتخاب پیچ‌های مناسب با توجه به قطر کوچک می‌پردازیم:
- مقایسه قطر کوچک با سایر ابعاد پیچ:
برای انتخاب پیچ مناسب، تنها قطر کوچک کافی نیست. باید قطر بزرگ (Major Diameter) و گام رزوه (Thread Pitch) پیچ نیز با دقت مورد توجه قرار گیرد. به عنوان مثال، پیچ‌هایی با قطر بزرگ و کوچک مناسب، عملکرد بهتری دارند و در اتصالات سنگین‌تر می‌توانند مقاومت بالاتری از خود نشان دهند. - محدوده تحمل استاندارد:
در هنگام انتخاب پیچ، باید محدوده تحمل استاندارد برای قطر کوچک را در نظر بگیرید. برای پیچ‌های مختلف، استانداردهای متفاوتی برای قطر کوچک وجود دارد. این استانداردها به تولیدکنندگان کمک می‌کنند تا پیچ‌هایی با کیفیت بالا و قابل اعتماد تولید کنند. به همین دلیل، انتخاب پیچ‌های تولید شده بر اساس استانداردهای جهانی مانند ISO و DIN توصیه می‌شود. - نوع کاربرد و شرایط محیطی:
انتخاب پیچ با قطر کوچک مناسب بستگی به نوع کاربرد پیچ دارد. به عنوان مثال:- در صنعت ساختمان، پیچ‌هایی با قطر کوچک بزرگ‌تر برای اتصالات قوی‌تر و مقاوم‌تر در برابر فشار و کشش انتخاب می‌شوند.
- در صنعت خودروسازی، پیچ‌هایی با قطر کوچک دقیق و مناسب برای اتصالات پیچیده و مقاوم در برابر حرارت و اصطکاک مورد نیاز است.
- در صنعت الکترونیک، پیچ‌هایی با قطر کوچک دقیق و کوچک‌تر برای اجزای کوچک‌تر و دقت بالا استفاده می‌شود.
- مقاومت به خوردگی و سایش:
پیچ‌هایی با قطر کوچک مناسب، مقاومت بهتری در برابر خوردگی و سایش دارند. برای محیط‌های مرطوب یا خورنده، پیچ‌هایی با پوشش ضد خوردگی یا از جنس مقاوم در برابر سایش انتخاب کنید. این انتخاب می‌تواند عمر مفید پیچ را افزایش دهد و از ایجاد مشکلاتی مانند سایش غیر ضروری یا خوردگی جلوگیری کند. - ضخامت پیچ:
ضخامت پیچ نیز باید متناسب با قطر کوچک باشد. پیچ‌هایی که قطر کوچک آن‌ها بیش از حد نازک است، ممکن است در شرایط بارگذاری سنگین دچار شکست شوند. بنابراین، بهتر است از پیچ‌هایی استفاده کنید که ضخامت آن‌ها با قطر کوچک به درستی هماهنگ باشد تا استحکام بالاتری در برابر فشارها و کشش‌ها ایجاد شود.

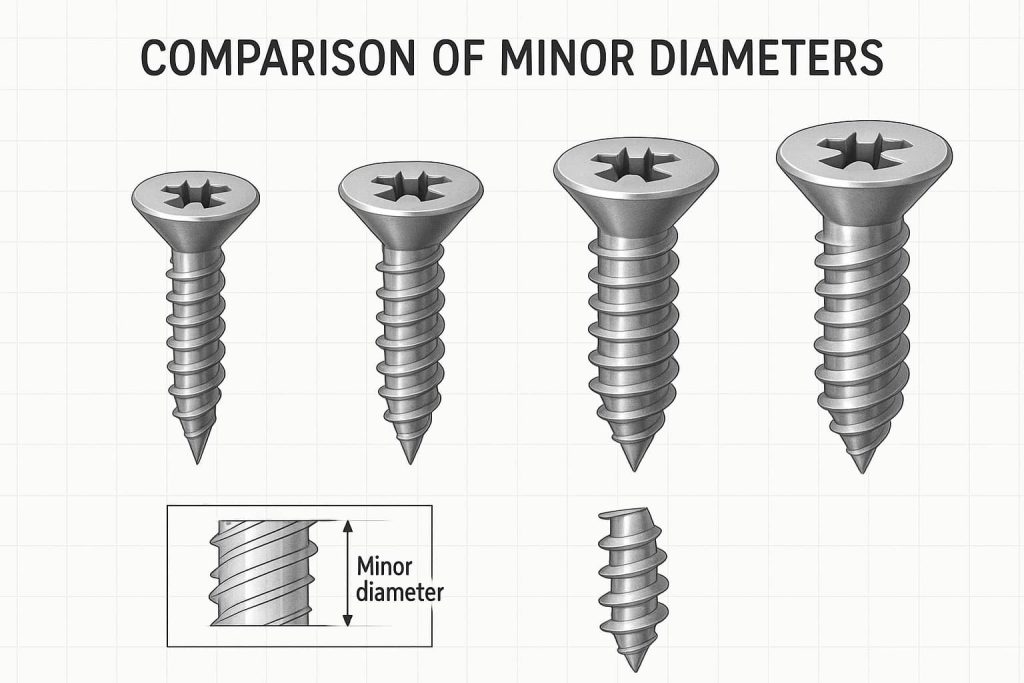

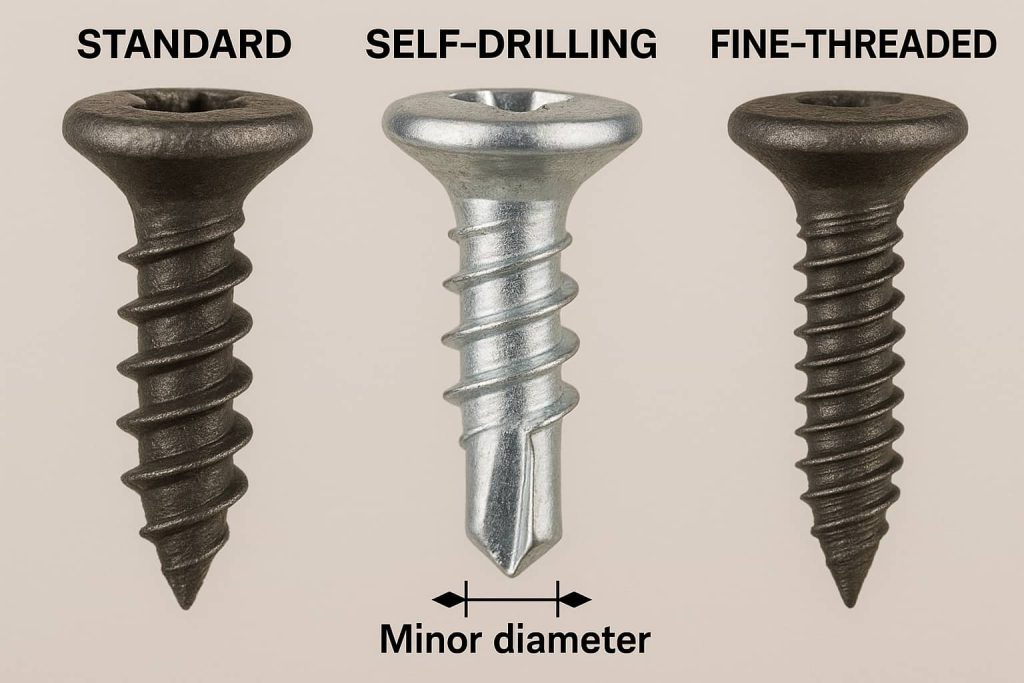

مقایسه قطر کوچک در پیچ‌های مختلف
قطر کوچک پیچ‌ها می‌تواند بسته به نوع پیچ، کاربرد آن و استانداردهای مختلف تولید تفاوت‌های زیادی داشته باشد. در این بخش، به مقایسه قطر کوچک در پیچ‌های مختلف از جمله پیچ‌های معمولی، پیچ‌های سرمته‌ای و پیچ‌های خودکار می‌پردازیم:
- قطر کوچک در پیچ‌های معمولی:
پیچ‌های معمولی که در بسیاری از صنایع استفاده می‌شوند، قطر کوچک استانداردی دارند که معمولاً بر اساس استانداردهای DIN و ISO تنظیم شده است. این پیچ‌ها به طور معمول در ساختمان‌ها، ماشین‌آلات صنعتی و اتصالات عمومی استفاده می‌شوند. قطر کوچک این پیچ‌ها معمولاً به اندازه‌ای است که برای اتصال‌های استاندارد کافی باشد و از نظر مقاومت در برابر فشار و کشش عملکرد مناسبی داشته باشد. - قطر کوچک در پیچ‌های سرمته‌ای:
پیچ‌های سرمته‌ای دارای قطر کوچک دقیق‌تری هستند که باعث می‌شود پیچ در هنگام ورود به مواد سخت‌تر، راحت‌تر فرو برود و اتصالات بهتری ایجاد کند. این پیچ‌ها معمولاً در صنعت ساختمان و صنایع خودروسازی استفاده می‌شوند. قطر کوچک پیچ‌های سرمته‌ای معمولاً کمی بزرگ‌تر از پیچ‌های معمولی است تا به پیچ به راحتی وارد مواد سخت مانند فولاد یا چوب شود. این ویژگی به طور خاص در پیچ‌های خودکار که برای وارد شدن بدون نیاز به سوراخ‌کاری قبلی طراحی شده‌اند، مهم است. - قطر کوچک در پیچ‌های خودکار:
پیچ‌های خودکار به دلیل طراحی ویژه‌ای که دارند، معمولاً دارای قطر کوچک دقیق و مناسب هستند که امکان نصب راحت‌تر و سریع‌تر را فراهم می‌کند. این پیچ‌ها معمولاً در صنعت الکترونیک و صنایع خودروسازی به کار می‌روند. قطر کوچک در این پیچ‌ها باید به گونه‌ای باشد که اتصال محکم و مقاوم در برابر لرزش‌ها و تغییرات دمایی ایجاد کند. قطر کوچک پیچ‌های خودکار برای جلوگیری از آسیب به سوراخ‌ها و رزوه‌ها به طور خاص محاسبه شده است. - مقایسه قطر کوچک پیچ‌های مختلف:
در مقایسه پیچ‌های معمولی، سرمته‌ای و خودکار از نظر قطر کوچک:- پیچ‌های معمولی معمولاً قطر کوچک استانداردی دارند که برای اتصالات عمومی و کاربردهای صنعتی مناسب است.
- پیچ‌های سرمته‌ای به دلیل طراحی خاص خود، قطر کوچک کمی بیشتر دارند که به راحتی به مواد سخت می‌خورد و در ایجاد اتصال‌های محکم‌تر مؤثر است.
- پیچ‌های خودکار دارای قطر کوچک دقیق‌تر و محاسبه‌شده هستند تا از ورود آسان‌تر به مواد و ایجاد اتصالات مقاوم در برابر لرزش و کشش اطمینان حاصل کنند.
انتخاب پیچ با قطر کوچک مناسب بستگی به نیاز خاص پروژه و شرایط محیطی آن دارد. برای کاربردهای دقیق‌تر و حساس‌تر، انتخاب پیچ‌هایی با قطر کوچک دقیق‌تر ضروری است تا از عملکرد بهینه و ایمنی بالا اطمینان حاصل شود.
جمع‌بندی نهایی
اگر قطر بزرگ (Major Diameter) را “نام” و “چهره” یک پیچ بدانیم، قطر کوچک (Minor Diameter) بدون شک “قلب” و “ستون فقرات” آن است. این پارامتر است که ظرفیت واقعی تحمل بار یک پیچ را مشخص می‌کند. با درک اهمیت قطر کوچک، شما دیگر فقط یک خریدار نیستید، بلکه یک انتخاب‌کننده آگاه هستید که به اصول مهندسی پشت یک اتصال ساده اما حیاتی، واقف است.
