شکل و فرم حفره یا برآمدگی روی سر یک پیچ که ابزاری مانند پیچ‌گوشتی یا آچار با آن درگیر می‌شود، به طور تخصصی آچارخور (Drive Type) یا در زبان عامیانه، شیار پیچ نامیده می‌شود. این شیار به ظاهر ساده، در واقع یک رابط مهندسی‌شده و حیاتی است که وظیفه انتقال تمام نیروی چرخشی (گشتاور) از دستان شما یا ابزار برقی به بدنه پیچ را بر عهده دارد.
انتخاب یک شیار نامناسب می‌تواند به راحتی منجر به سر خوردن ابزار، هرز شدن (Stripping) سر پیچ، آسیب به قطعه کار و در نهایت، عدم توانایی در بستن یا باز کردن کامل اتصال شود. در این مقاله به بررسی جامع و علمی رایج‌ترین انواع این شیارها می‌پردازیم.

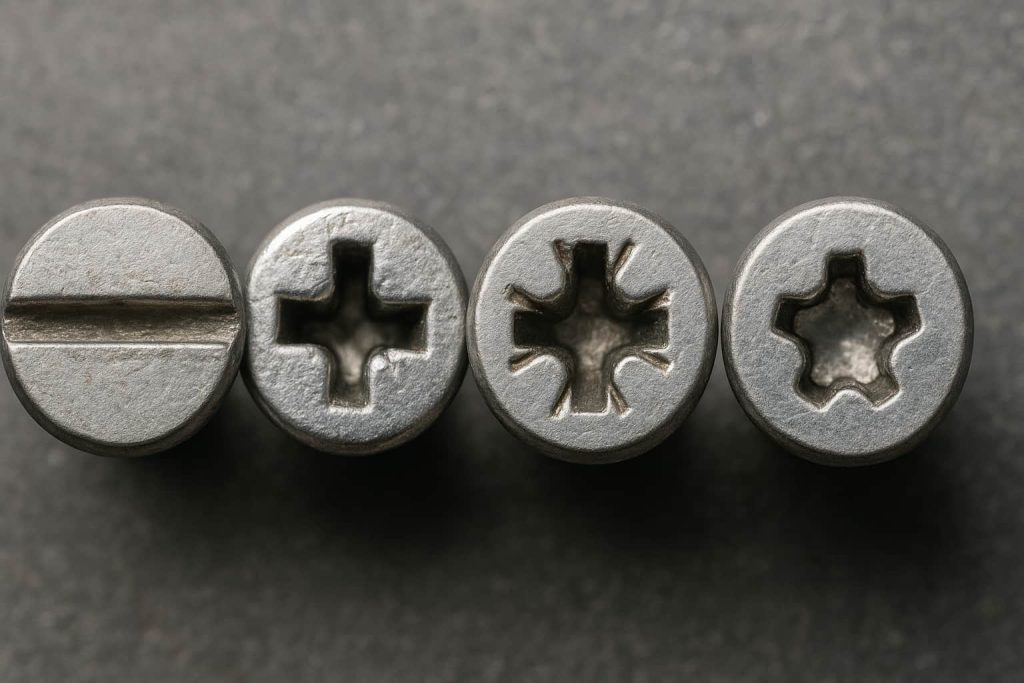

شیار پیچ چیست؟
شیار پیچ به شکاف‌هایی گفته می‌شود که بر روی سر پیچ ایجاد می‌شود تا ابزار مناسب (مانند پیچ‌گوشتی) بتواند در آن قرار گیرد و پیچ به درستی بسته شود. این شیارها در انواع مختلفی طراحی می‌شوند که هر کدام ویژگی‌های خاص خود را دارند و به طور خاص برای استفاده در شرایط و نیازهای مختلف صنعتی و تجاری طراحی شده‌اند. شیار پیچ‌ها نه تنها به درستی بسته شدن پیچ کمک می‌کنند، بلکه عملکرد پیچ‌ها را نیز بهبود می‌بخشند و مقاومت آن‌ها در برابر نیروهای مختلف را افزایش می‌دهند.
شیار پیچ معمولاً از دو یا چند شکاف در سر پیچ تشکیل می‌شود که به پیچ‌گوشتی امکان می‌دهد تا به طور محکم در آن قرار گیرد و نیروی لازم برای بستن پیچ را به درستی منتقل کند. این ویژگی برای دستیابی به اتصال‌های محکم و مقاوم در برابر فشار، لرزش و سایر نیروهای مکانیکی ضروری است.
انواع مختلفی از شیار پیچ‌ها وجود دارند که هر کدام بسته به کاربرد خاص خود در صنایع مختلف مورد استفاده قرار می‌گیرند. در ادامه، به بررسی انواع مختلف شیار پیچ و تفاوت‌های آن‌ها خواهیم پرداخت.

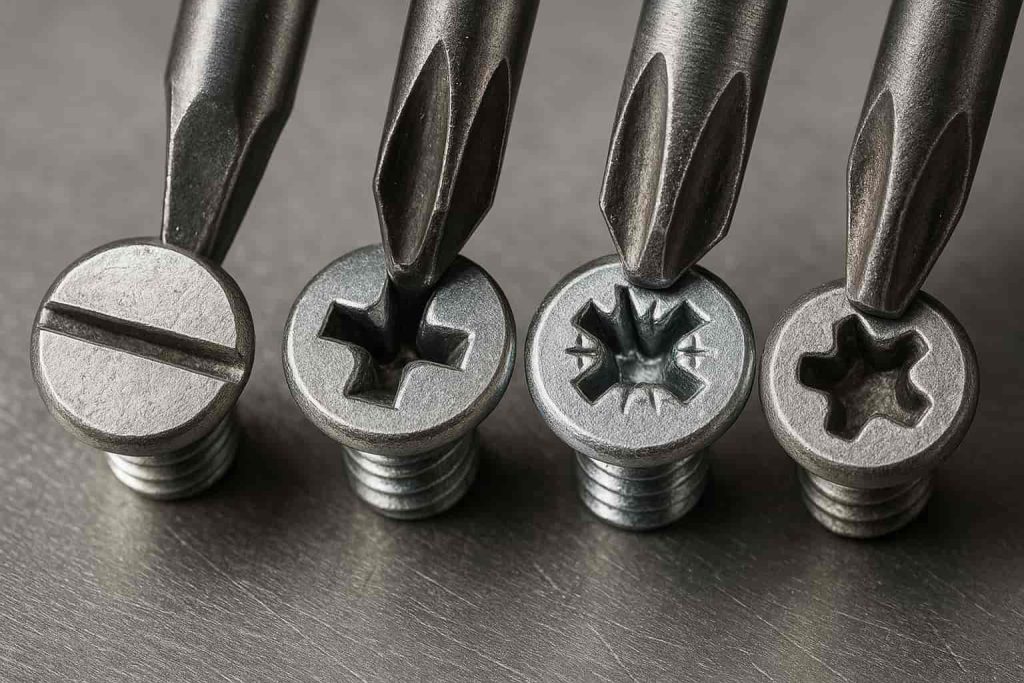

پدیده Cam-Out (لغزش و بیرون پریدن ابزار)
برای درک تفاوت بین شیارهای مختلف، ابتدا باید با مهم‌ترین چالش در طراحی آن‌ها آشنا شویم: پدیده Cam-Out. این پدیده زمانی رخ می‌دهد که با افزایش گشتاور، طراحی زاویه‌دار شیار باعث می‌شود نوک پیچ‌گوشتی به سمت بیرون هل داده شده و از سر پیچ خارج شود. این اتفاق به سر پیچ، ابزار و سطح قطعه کار آسیب می‌زند. شیارهای مدرن برای به حداقل رساندن یا حذف کامل این پدیده طراحی شده‌اند.
مقایسه جامع و کاربردی انواع شیار (آچارخور)
در جدول زیر، رایج‌ترین انواع شیار را با تمام مزایا، معایب و کاربردهایشان مقایسه کرده‌ایم.
| نام شیار | معادل انگلیسی | ویژگی‌ها، مزایا و معایب |
|---|---|---|
| دوسو | Slotted | مزایا: قدیمی‌ترین و ساده‌ترین نوع، ساخت ارزان. معایب: مستعدترین نوع به Cam-Out، انتقال گشتاور بسیار ضعیف، عدم مرکزگرایی ابزار. کاربرد: کارهای سبک، نجاری سنتی، پیچ‌های تنظیم. |
| چهارسو (فیلیپس) | Phillips | مزایا: خود-مرکز-کن (Self-centering)، بسیار رایج. معایب: به طور عمدی برای Cam-Out در گشتاور بالا طراحی شده تا از سفت شدن بیش از حد در خطوط مونتاژ قدیمی جلوگیری کند. کاربرد: کارهای عمومی، الکترونیک، دیوار خشک (Drywall). |
| چهارسوی پیشرفته (پوزی‌درایو) | Pozidriv (PZ) | مزایا: کاهش شدید پدیده Cam-Out، انتقال گشتاور بسیار بهتر از فیلیپس. معایب: نباید با ابزار فیلیپس استفاده شود! این کار به سر پیچ و ابزار آسیب می‌زند. کاربرد: استاندارد محبوب در نجاری و کابینت‌سازی اروپایی. |
| آلنی (شش‌گوش داخلی) | Hex Socket / Allen | مزایا: انتقال گشتاور عالی، مقاومت بالا در برابر هرز شدن، مناسب برای فضاهای محدود. معایب: در صورت استفاده از ابزار بی‌کیفیت، مستعد گرد شدن (Rounding) است. کاربرد: ماشین‌سازی، مونتاژ مبلمان، دوچرخه، قالب‌سازی. |
| ستاره‌ای (تورکس) | Torx / Star (T) | مزایا: بهترین عملکرد در انتقال گشتاور، تقریبا حذف کامل پدیده Cam-Out، عمر طولانی ابزار و سر پیچ. معایب: نیاز به ابزار تخصصی تورکس. کاربرد: استاندارد طلایی در خودروسازی، الکترونیک، تجهیزات سنگین. |
جدول رتبه‌بندی عملکرد انواع شیار
برای یک مقایسه سریع، عملکرد هر شیار را در معیارهای کلیدی رتبه‌بندی کرده‌ایم.
| معیار عملکرد | دوسو | چهارسو | آلنی | ستاره‌ای |
|---|---|---|---|---|
| انتقال گشتاور | بسیار ضعیف | ضعیف | خوب | عالی |
| مقاومت به Cam-Out | بسیار ضعیف | ضعیف | عالی | عالی |
| مقاومت به هرز شدن | بسیار ضعیف | ضعیف | خوب | عالی |
کدام شیار را انتخاب کنیم؟
انتخاب شما باید بر اساس نیازهای پروژه باشد:
- برای کارهای عمومی و خانگی، چهارسو (Phillips) به دلیل در دسترس بودن ابزارش رایج است.
- برای نجاری و کابینت‌سازی حرفه‌ای، پوزی‌درایو (Pozidriv) انتخاب بسیار بهتری است.
- برای مونتاژ ماشین‌آلات و فضاهای محدود، آلنی (Hex) یک استاندارد قابل اعتماد است.
- برای کاربردهای حساس، صنعتی، خودرویی و هرجایی که به حداکثر گشتاور و اطمینان نیاز دارید، ستاره‌ای (Torx) بی‌رقیب و بهترین انتخاب ممکن است.
با حرکت از شیارهای سنتی به سمت سیستم‌های مدرن‌تر، می‌توانید کیفیت، سرعت و ایمنی کارهای خود را به شکل چشمگیری افزایش دهید.
چرا شیار پیچ اهمیت زیادی دارد؟
شیار پیچ نقشی اساسی در عملکرد و کارایی پیچ‌ها ایفا می‌کند. طراحی مناسب شیار پیچ باعث می‌شود که پیچ‌گوشتی به درستی در شیار قرار گیرد و گشتاور به طور مؤثر به پیچ منتقل شود. این ویژگی نه تنها به راحتی استفاده از پیچ‌ها کمک می‌کند، بلکه در افزایش دوام، استحکام و عملکرد پیچ‌ها نیز تأثیرگذار است.
1. افزایش دقت و کنترل بیشتر
در صورتی که شیار پیچ به درستی طراحی شده باشد، پیچ‌گوشتی به راحتی در شیار قرار می‌گیرد و از لغزش آن جلوگیری می‌شود. این امر موجب افزایش دقت در بستن پیچ‌ها می‌شود و احتمال آسیب به سر پیچ و کاهش کیفیت اتصال به حداقل می‌رسد.
2. افزایش گشتاور و مقاومت در برابر فشار
شیار پیچ‌ها به گونه‌ای طراحی می‌شوند که هنگام بستن پیچ، قدرت گشتاور به طور مؤثر منتقل شود. این ویژگی به پیچ‌ها کمک می‌کند تا در برابر فشار و نیروهای مکانیکی مقاومت بیشتری داشته باشند و اتصالات محکم‌تری ایجاد کنند.
3. پایداری و دوام بیشتر
شیار پیچ مناسب باعث می‌شود که پیچ‌ها در طول زمان دچار خرابی و آسیب نشوند. استفاده از شیار پیچ‌های مقاوم در برابر لغزش و فشار موجب می‌شود که پیچ‌ها در شرایط سخت‌تر و برای مدت زمان طولانی‌تری استفاده شوند.
4. جلوگیری از آسیب به پیچ‌گوشتی
در صورت استفاده از شیار پیچ با طراحی نامناسب، پیچ‌گوشتی ممکن است از شیار خارج شده و باعث آسیب به سر پیچ شود. شیارهای با طراحی دقیق و مقاوم از این مشکل جلوگیری کرده و عمر مفید پیچ‌گوشتی‌ها را نیز افزایش می‌دهند.
شیار پیچ، در نهایت، یکی از عوامل کلیدی برای داشتن اتصالات مقاوم، دقیق و با دوام در هر پروژه است. انتخاب شیار مناسب با توجه به نیاز پروژه می‌تواند تأثیر زیادی در کیفیت کار نهایی داشته باشد.

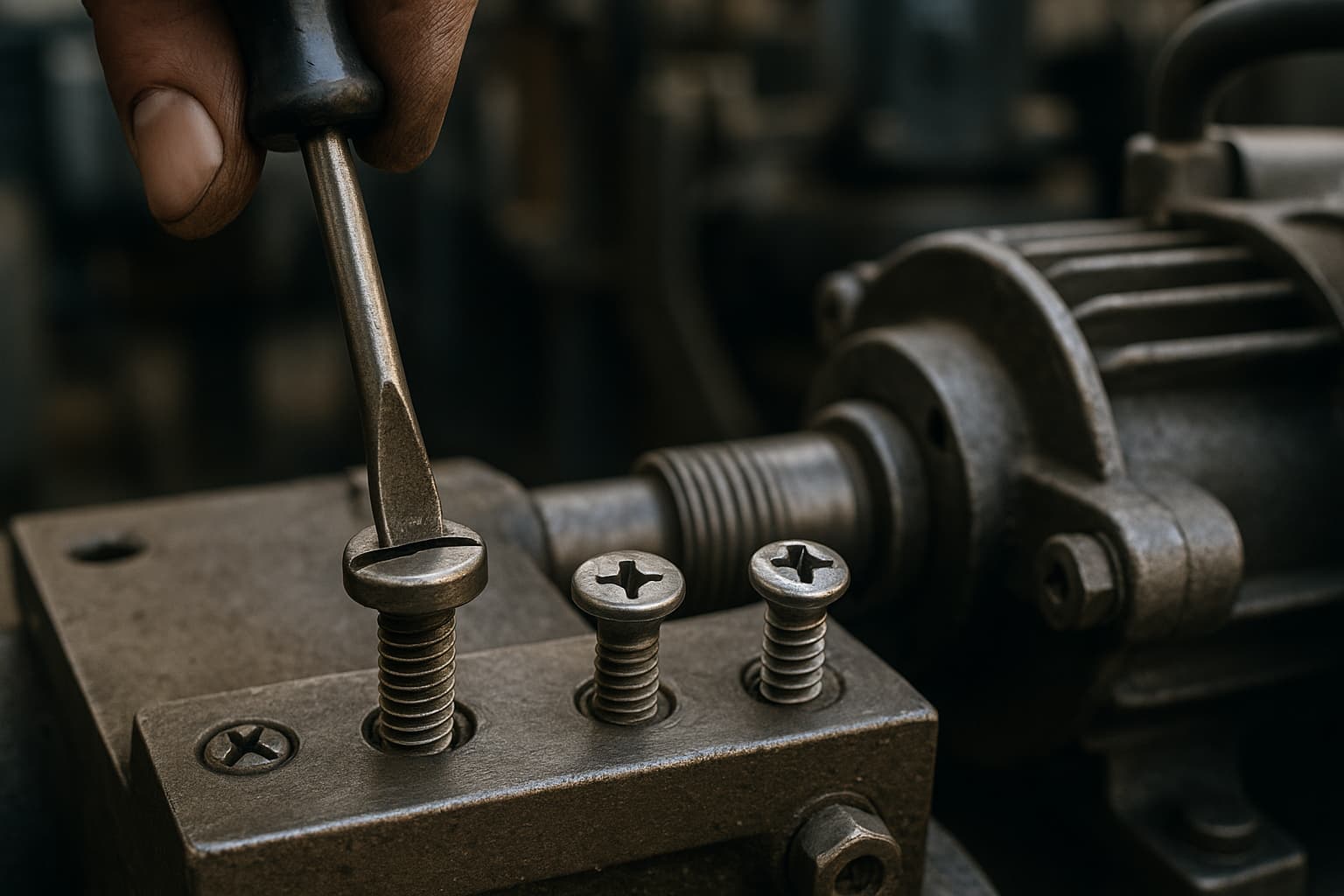

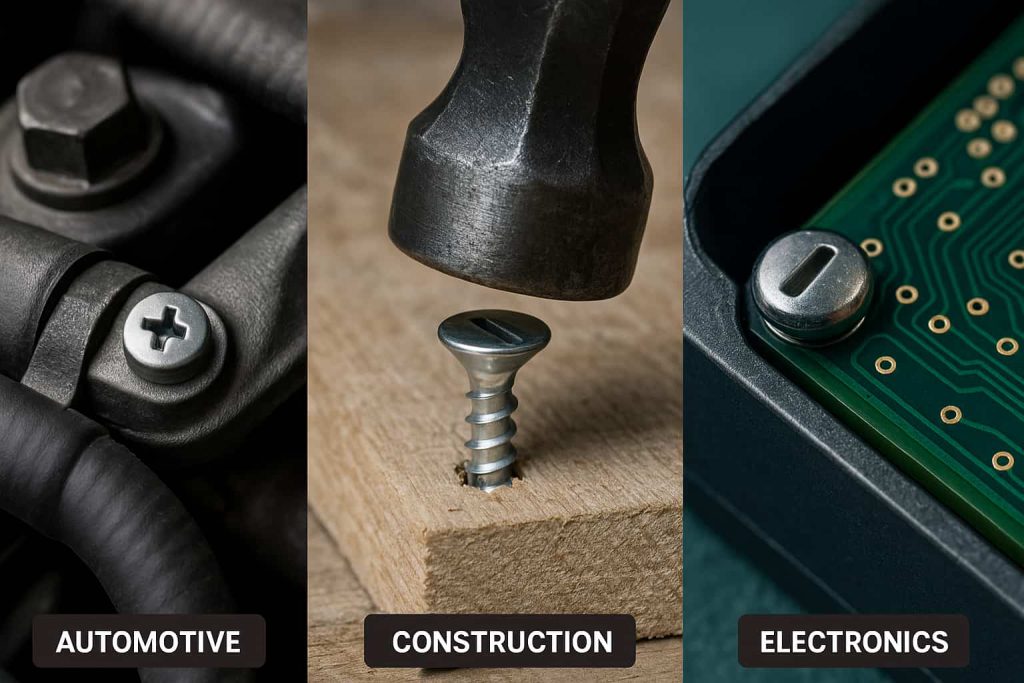

کاربردهای شیار پیچ در صنایع مختلف
شیار پیچ‌ها در صنایع مختلف کاربردهای زیادی دارند، زیرا هر صنعت به نوع خاصی از پیچ‌ها نیاز دارد که با توجه به ویژگی‌های آن، از شیار پیچ مناسب استفاده کند. در این بخش، به بررسی برخی از کاربردهای رایج شیار پیچ در صنایع مختلف می‌پردازیم.
در صنعت خودروسازی
در صنعت خودروسازی، پیچ‌ها و اتصالات نقش حیاتی در ساخت و مونتاژ قطعات خودرو دارند. شیار پیچ‌ها در این صنعت به‌طور ویژه اهمیت دارند، زیرا خودروها باید دارای اتصالات محکم و مقاوم در برابر لرزش‌ها و نیروهای مختلف باشند. برای این منظور، پیچ‌های فیلیپس و Torx به دلیل افزایش گشتاور و مقاومت در برابر لغزش، در تولید خودروها استفاده می‌شوند. این پیچ‌ها معمولاً در اجزای مختلف خودرو مانند سیستم تعلیق، موتور و سیستم‌های الکترونیکی به‌کار می‌روند.
ویژگی‌ها و کاربردها:
- استفاده از پیچ‌های مقاوم در برابر لغزش مانند پیچ‌های Torx و فیلیپس
- افزایش استحکام اتصالات در برابر لرزش و فشار
- استفاده در بخش‌های حیاتی مانند موتور، سیستم تعلیق و تجهیزات الکترونیکی
در صنعت ساختمان‌سازی
در صنعت ساختمان‌سازی، پیچ‌ها و اتصالات مورد استفاده باید مقاومت زیادی در برابر فشار، لرزش و شرایط سخت محیطی داشته باشند. برای نصب تجهیزات سنگین، بستن پروفیل‌ها، تیرها و دیگر اجزای ساختمان، پیچ‌های با شیار پیچ مناسب بسیار ضروری هستند. شیار پیچ‌های ساده و فیلیپس برای این نوع کاربردها به‌طور گسترده استفاده می‌شوند. همچنین، در برخی از پروژه‌های حساس، پیچ‌های Torx به دلیل مقاومت بالا در برابر فشارهای زیاد استفاده می‌شوند.
ویژگی‌ها و کاربردها:
- استفاده از پیچ‌های مقاوم برای اتصال اجزای سنگین ساختمان
- پیچ‌های فیلیپس برای نصب تجهیزات مختلف مانند درب و پنجره
- پیچ‌های Torx برای پروژه‌های نیازمند مقاومت بالا و دوام طولانی‌مدت
در صنعت الکترونیک
در صنعت الکترونیک، پیچ‌ها باید دقت بالایی در نصب قطعات مختلف داشته باشند. بسیاری از دستگاه‌های الکترونیکی نیاز به اتصالات محکم و دقیق دارند تا قطعات به‌طور صحیح کار کنند و از آسیب جلوگیری شود. شیار پیچ‌های فیلیپس و Pozidriv معمولاً در این صنعت استفاده می‌شوند تا پیچ‌ها به راحتی بسته شوند و مقاومت لازم را در برابر فشارهای خارجی داشته باشند. پیچ‌های با شیار Torx نیز برای تجهیزات با گشتاور بالا و در شرایط نیاز به مقاومت بیشتر کاربرد دارند.
ویژگی‌ها و کاربردها:
- استفاده از پیچ‌های با دقت بالا برای نصب قطعات الکترونیکی
- پیچ‌های فیلیپس و Pozidriv برای جلوگیری از لغزش و تأمین مقاومت در برابر فشار
- پیچ‌های Torx برای تجهیزات الکترونیکی پیشرفته و گشتاور بالا
نحوه انتخاب شیار پیچ مناسب برای پروژه‌های مختلف
انتخاب شیار پیچ مناسب برای پروژه‌ها می‌تواند تأثیر زیادی بر کیفیت نهایی کار، سرعت انجام پروژه و طول عمر اتصالات داشته باشد. در این بخش، به نکات کلیدی در انتخاب شیار پیچ مناسب پرداخته می‌شود.
1. در نظر گرفتن نوع پروژه و نیازهای آن
اولین گام در انتخاب شیار پیچ، ارزیابی دقیق نیازهای پروژه است. به عنوان مثال، در پروژه‌هایی که نیاز به مقاومت بالا در برابر لرزش و فشار دارند (مانند صنایع خودروسازی یا ساختمان‌سازی)، پیچ‌هایی با شیار Torx یا فیلیپس بهتر عمل می‌کنند. در حالی که در پروژه‌هایی که پیچ‌ها فشار و گشتاور کمتری دارند، پیچ‌های ساده می‌توانند کافی باشند.
نکات مهم:
- برای پروژه‌های حساس و با فشار بالا از پیچ‌های Torx و فیلیپس استفاده کنید
- برای پروژه‌های کم‌هزینه و عمومی، پیچ‌های ساده یا فیلیپس می‌توانند مناسب باشند
2. اندازه و گشتاور مورد نیاز
نوع پیچ و شیار آن باید متناسب با اندازه و نیروی مورد نیاز برای بستن پیچ انتخاب شود. پیچ‌های Torx معمولاً برای گشتاورهای بالا طراحی شده‌اند و در شرایطی که نیروی زیادی باید به پیچ وارد شود، بسیار مفید هستند. پیچ‌های فیلیپس و Pozidriv نیز برای پروژه‌هایی که نیاز به گشتاور متوسط دارند مناسب هستند.
نکات مهم:
- پیچ‌های Torx برای گشتاور بالا و شرایط سخت‌تر
- پیچ‌های فیلیپس و Pozidriv برای استفاده در پروژه‌هایی با گشتاور متوسط
3. سازگاری با مواد مختلف
شیار پیچ باید با نوع ماده‌ای که قرار است پیچ در آن استفاده شود سازگار باشد. برای مثال، در پروژه‌های چوبی، پیچ‌های با شیار ساده یا فیلیپس مناسب‌تر هستند، در حالی که برای اتصال قطعات فلزی و سخت، پیچ‌های Torx می‌توانند انتخاب بهتری باشند. انتخاب شیار پیچ مناسب باعث می‌شود که پیچ به‌طور مؤثرتر در ماده قرار گیرد و اتصال محکم‌تر و مقاوم‌تری به دست آید.
نکات مهم:
- برای مواد نرم‌تر مانند چوب، پیچ‌های ساده یا فیلیپس مناسب‌اند
- برای مواد سخت‌تر مانند فلز، پیچ‌های Torx و Pozidriv بهتر عمل می‌کنند
4. دقت در انتخاب ابزار مناسب
ابزار مناسب برای بستن پیچ‌ها نقش زیادی در انتخاب شیار پیچ دارد. پیچ‌گوشتی باید به درستی در شیار پیچ قرار گیرد و از لغزش آن جلوگیری شود. به همین دلیل، استفاده از پیچ‌گوشتی مناسب برای شیار پیچ اهمیت زیادی دارد. برای پیچ‌های فیلیپس، Pozidriv و Torx، پیچ‌گوشتی‌های مخصوص آن‌ها باید استفاده شوند تا بهترین نتیجه حاصل شود.
نکات مهم:
- استفاده از پیچ‌گوشتی‌های مناسب برای شیار پیچ انتخاب‌شده
- بررسی مقاومت پیچ‌گوشتی‌ها در برابر فشار و لغزش
انتخاب شیار پیچ مناسب نه تنها به کیفیت کار شما کمک می‌کند، بلکه از هدر رفتن زمان و هزینه نیز جلوگیری می‌کند. در نهایت، انتخاب دقیق شیار پیچ متناسب با پروژه و مواد مورد استفاده می‌تواند به دوام و کیفیت بالای اتصالات شما کمک کند.

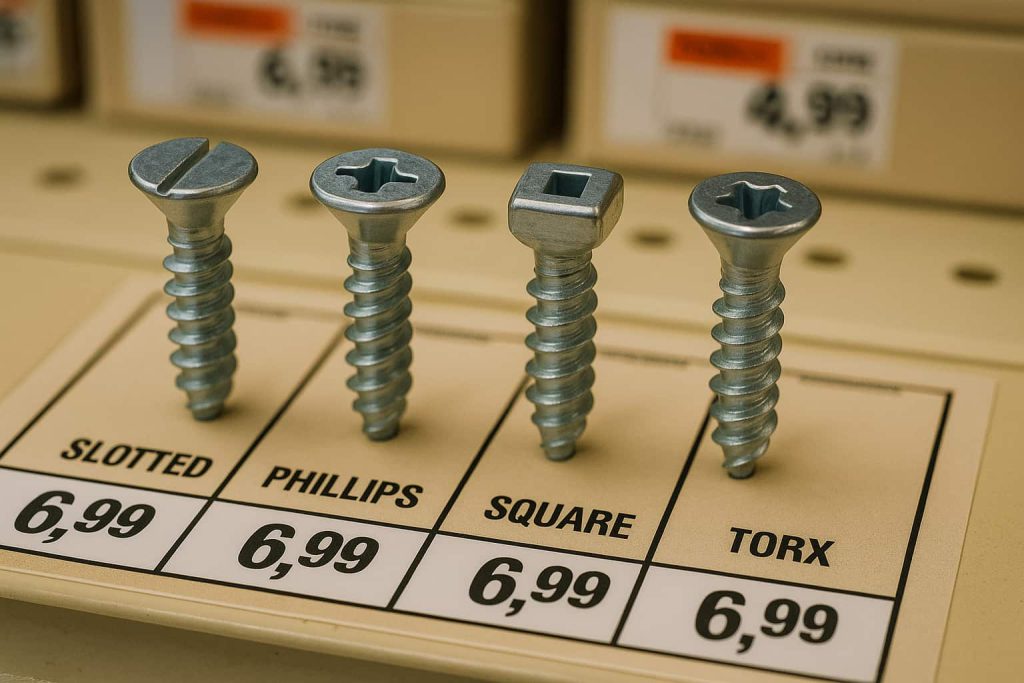

نکات کلیدی در خرید شیار پیچ‌ها
در هنگام خرید شیار پیچ‌ها، توجه به چند عامل اساسی می‌تواند به شما کمک کند تا بهترین انتخاب را داشته باشید و پیچ‌های مناسب برای پروژه خود را تهیه کنید. در این بخش، به نکات مهمی اشاره خواهیم کرد که باید هنگام خرید شیار پیچ‌ها در نظر بگیرید.
1. انتخاب برند معتبر
یکی از اولین مواردی که باید در نظر بگیرید، انتخاب برند معتبر است. برندهای معتبر معمولاً پیچ‌های با کیفیت بالا و دوام طولانی‌مدت عرضه می‌کنند. این پیچ‌ها معمولاً از مواد با کیفیت ساخته شده‌اند که عملکرد بهتری را در طول زمان ارائه می‌دهند. برندهایی که از مواد مقاوم در برابر خوردگی و فرسایش استفاده می‌کنند، می‌توانند در شرایط محیطی دشوار مانند محیط‌های مرطوب یا شیمیایی عملکرد بهتری داشته باشند.
نکات مهم:
- انتخاب پیچ‌های برند معتبر با ضمانت کیفیت
- بررسی نظرات کاربران و بازخوردهای محصولات
2. بررسی جنس و مقاومت پیچ
جنس پیچ یکی از عواملی است که تأثیر زیادی در کیفیت و عملکرد آن دارد. پیچ‌هایی که برای استفاده در پروژه‌های صنعتی و حساس نیاز به مقاومت بالایی دارند، باید از جنس‌هایی مانند استیل ضدزنگ، فولاد آلیاژی یا تیتانیوم ساخته شده باشند. این مواد به پیچ‌ها مقاومت بیشتری در برابر خوردگی، فشار و گرما می‌دهند.
نکات مهم:
- انتخاب پیچ‌هایی با جنس مقاوم برای پروژه‌های صنعتی
- بررسی مقاومت پیچ در برابر شرایط محیطی خاص (مانند رطوبت یا دماهای بالا)
3. انتخاب شیار مناسب برای نوع پروژه
همانطور که پیش‌تر اشاره شد، انتخاب شیار پیچ باید بر اساس نوع پروژه و نیازهای خاص آن باشد. به عنوان مثال، برای پروژه‌هایی که نیاز به دقت بالا دارند، پیچ‌های فیلیپس یا Pozidriv می‌توانند انتخاب مناسبی باشند. برای پروژه‌هایی که نیاز به مقاومت بالا و گشتاور بیشتر دارند، پیچ‌های Torx بهترین گزینه هستند.
نکات مهم:
- انتخاب شیار پیچ مطابق با نیازهای پروژه
- بررسی گشتاور مورد نیاز و شرایط استفاده
4. مقایسه قیمت‌ها
قیمت پیچ‌ها می‌تواند تفاوت‌های زیادی داشته باشد، بنابراین مهم است که پیچ‌هایی با بهترین قیمت و کیفیت را انتخاب کنید. مقایسه قیمت‌ها در بین برندهای مختلف می‌تواند به شما کمک کند تا پیچ‌هایی با کیفیت بالا و قیمت مناسب‌تر پیدا کنید.
نکات مهم:
- مقایسه قیمت‌ها و بررسی هزینه‌های اضافی (مانند حمل‌ونقل)
- توجه به ارزش خرید به جای صرفاً ارزان‌ترین گزینه
نتیجه‌گیری
شیار پیچ‌ها بخش مهمی از طراحی و تولید پیچ‌ها هستند و تأثیر زیادی بر عملکرد، دوام و کیفیت اتصالات دارند. انتخاب شیار پیچ مناسب نه تنها بر راحتی استفاده از پیچ‌ها تأثیرگذار است، بلکه در افزایش مقاومت و استحکام اتصالات نیز نقش مهمی ایفا می‌کند. انواع مختلف شیار پیچ‌ها مانند شیار ساده، فیلیپس، Pozidriv و Torx هر کدام ویژگی‌های خاص خود را دارند و در کاربردهای مختلف مورد استفاده قرار می‌گیرند.
- شیار پیچ‌های ساده برای پروژه‌های عمومی و کم‌هزینه مناسب هستند.
- شیار پیچ‌های فیلیپس و Pozidriv برای پروژه‌های نیازمند دقت و گشتاور مناسب‌ترند.
- شیار پیچ‌های Torx برای کاربردهای سنگین و نیازمند گشتاور بالا بهترین انتخاب هستند.
در نهایت، برای انتخاب شیار پیچ مناسب باید به نوع پروژه، گشتاور مورد نیاز، جنس پیچ و برند تولیدکننده توجه ویژه داشته باشید. با رعایت این نکات، می‌توانید پیچ‌هایی با کیفیت و کارایی بالا را انتخاب کرده و از بروز مشکلاتی مانند لغزش پیچ‌گوشتی، آسیب به پیچ‌ها و افت کیفیت اتصالات جلوگیری کنید.
