در دنیای اتصالات، اکثر پیچ‌ها و مهره‌ها دارای رزوه‌های موازی (Parallel) هستند که وظیفه اصلی‌شان ایجاد نیروی گیرایی (Clamping) است. اما در کاربردهای بسیار خاصی که آب‌بندی (Sealing) اتصال، حتی از استحکام آن نیز مهم‌تر است، یک نوع رزوه مهندسی‌شده و هوشمندانه وارد میدان می‌شود: رزوه مخروطی (Tapered Thread).
این نوع رزوه که در تمام سیستم‌های لوله‌کشی، پنوماتیک و هیدرولیک یافت می‌شود، برای ایجاد یک اتصال فلز به فلز و بدون نشتی طراحی شده است. در این مقاله به صورت علمی به مکانیزم و کاربردهای این نوع رزوه می‌پردازیم.
رزوه مخروطی چیست؟

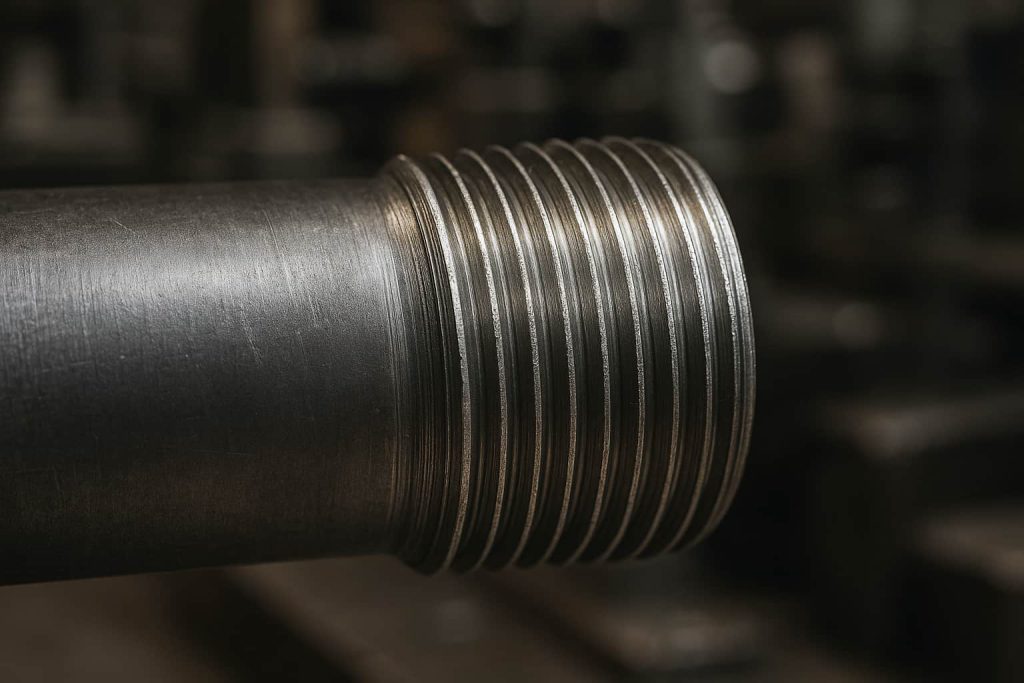

همانطور که از نامش پیداست، در یک رزوه مخروطی، قطر رزوه ثابت نیست و در طول آن به تدریج کاهش یا افزایش می‌یابد. به عبارت ساده‌تر، به جای یک استوانه، شکل کلی رزوه مانند یک مخروط (Cone) است. این طراحی هم برای رزوه‌های خارجی (نری) و هم برای رزوه‌های داخلی (مادگی) وجود دارد.
ویژگی‌های اصلی رزوه مخروطی:
- شکل مخروطی: رزوه‌ها بر روی سطحی مخروطی ایجاد می‌شوند، نه استوانه‌ای.
- زاویه شیب: معمولاً دارای زاویه مشخصی است که توسط استانداردها تعریف می‌شود.
- قدرت آب‌بندی بالا: به دلیل فشردگی رزوه‌ها، حتی بدون واشر یا اورینگ نیز اتصال محکم و بدون نشتی ایجاد می‌شود.
نمونه‌های استاندارد رزوه مخروطی:
- NPT (National Pipe Tapered): استاندارد آمریکایی
- BSPT (British Standard Pipe Tapered): استاندارد بریتانیایی
- ISO Tapered Threads: استاندارد بین‌المللی
بنابراین، زمانی که صحبت از Tapered Thread می‌شود، منظور نوعی رزوه است که با تکیه بر شکل مخروطی خود، علاوه بر اتصال مکانیکی، نقش مهمی در آب‌بندی ایفا می‌کند.
مکانیزم هوشمندانه آب‌بندی: فعل و انفعال گُوِه‌ای (Wedging Action)
جادوی رزوه مخروطی در نحوه ایجاد آب‌بندی نهفته است. برخلاف رزوه‌های موازی که به سادگی در هم می‌پیچند، در اتصال مخروطی، با سفت کردن پیچ، یک فعل و انفعال گُوِه‌ای رخ می‌دهد:
- با هر دور چرخش، قطر بزرگ‌تر رزوه نری به سمت قطر کوچک‌تر رزوه مادگی حرکت می‌کند.
- این تداخل قطرها باعث ایجاد یک فشار شعاعی بسیار زیاد بین دندانه‌های دو رزوه می‌شود.
- این فشار به قدری زیاد است که باعث تغییر شکل پلاستیک جزئی (Deformation) در نوک و ریشه دندانه‌ها شده و تمام فضاهای خالی میکروسکوپی بین آن‌ها را پر می‌کند.
این اتصال تداخلی (Interference Fit) است که آب‌بندی فلز به فلز را ایجاد می‌کند.
روش‌های آب‌بندی رزوه مخروطی
با وجود آنکه رزوه مخروطی ذاتاً خاصیت آب‌بندی دارد، در بسیاری از موارد برای اطمینان بیشتر از مواد آب‌بندی استفاده می‌شود:

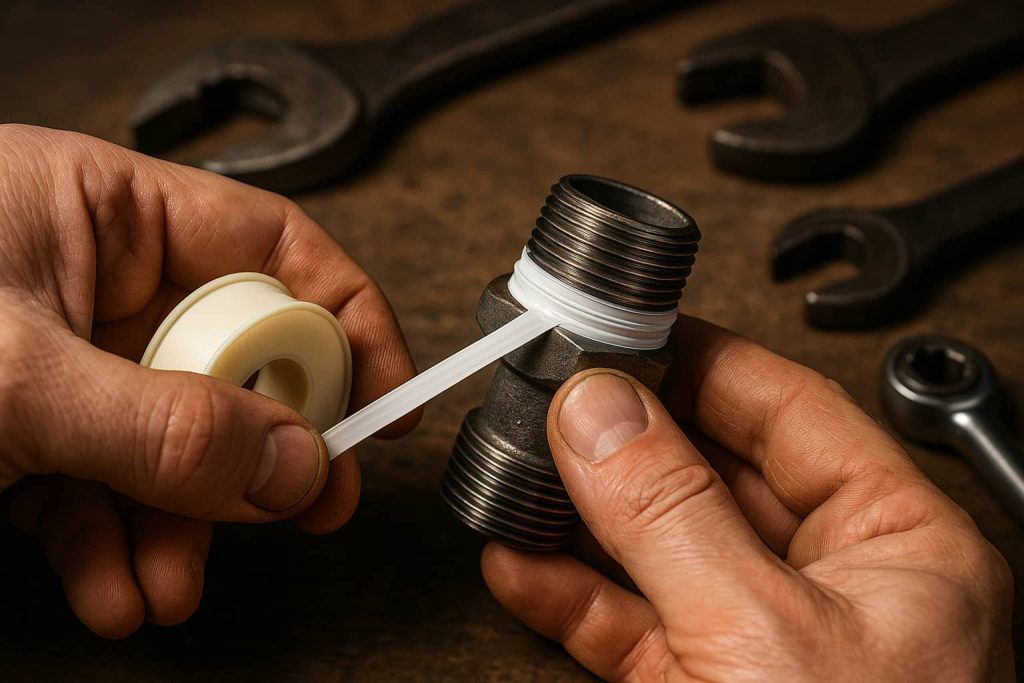

- نوار تفلون (PTFE Tape)
- پرکاربردترین روش آب‌بندی رزوه مخروطی.
- ایجاد لایه‌ای نازک میان رزوه‌ها که مانع نشتی می‌شود.
- خمیر یا چسب آب‌بندی (Pipe Sealant / Thread Sealant)
- مناسب برای فشارهای بالا یا سیالات خاص.
- به‌صورت مایع یا خمیر روی رزوه اعمال می‌شود.
- آب‌بندی خشک (Dry Sealing)
- در برخی استانداردها، رزوه مخروطی بدون هیچ ماده اضافه‌ای آب‌بندی می‌شود.
- بیشتر در اتصالاتی که فشار کم یا متوسط دارند.
انتخاب روش آب‌بندی به نوع سیال، فشار کاری و استاندارد رزوه بستگی دارد.
استانداردهای رایج رزوه‌های مخروطی
دو استاندارد اصلی در سطح جهان برای این نوع رزوه وجود دارد:
- NPT (National Pipe Taper): استاندارد آمریکایی با زاویه رزوه 60 درجه که بسیار رایج است.
- BSPT (British Standard Pipe Taper): استاندارد بریتانیایی (و اروپایی) با زاویه رزوه 55 درجه.
هشدار بسیار مهم: این دو استاندارد به دلیل تفاوت در زاویه و گام رزوه، هرگز با یکدیگر سازگار نیستند و نباید به جای هم استفاده شوند.
نکات کلیدی در استفاده از رزوه‌های مخروطی
- همیشه از روانکار و آب‌بند استفاده کنید: با وجود طراحی آب‌بند، برای اطمینان از یک اتصال 100% بدون نشتی، همیشه باید از یک ماده آب‌بند مانند نوار تفلون (Teflon Tape) یا خمیر آب‌بندی (Pipe Dope) استفاده کرد. این مواد همچنین از قفل شدن (Galling) رزوه‌ها جلوگیری می‌کنند.
- بیش از حد سفت نکنید: نیروی گُوِه‌ای در این اتصالات بسیار قدرتمند است. سفت کردن بیش از حد می‌تواند به راحتی منجر به ترک خوردن یا شکستن بدنه مادگی (Fitting) شود.
- قابلیت استفاده مجدد محدود: به دلیل تغییر شکل پلاستیکی که در رزوه‌ها رخ می‌دهد، باز و بسته کردن مکرر این اتصالات کیفیت آب‌بندی را کاهش می‌دهد.

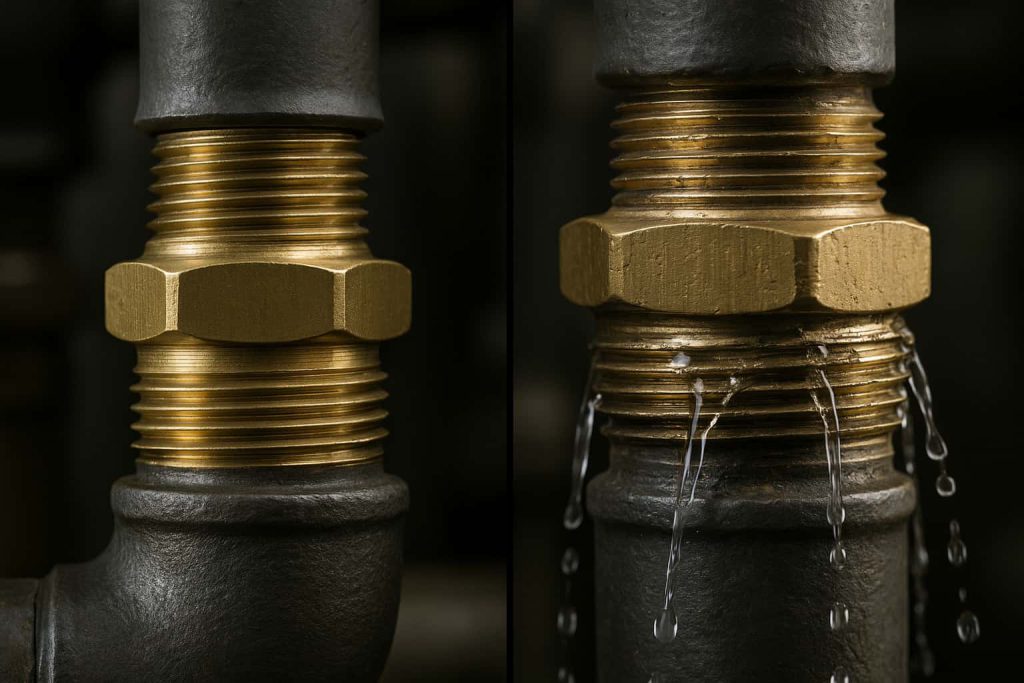

جدول مقایسه رزوه مخروطی و رزوه موازی
| ویژگی | رزوه مخروطی (Tapered) | رزوه موازی (Parallel) |
|---|---|---|
| وظیفه اصلی | آب‌بندی (Sealing) | بستن و ایجاد نیروی گیرایی (Fastening) |
| مکانیزم آب‌بندی | تداخل و تغییر شکل رزوه (Wedging) | نیاز به واشر یا اورینگ |
| قابلیت استفاده مجدد | محدود | بالا |
| کاربرد اصلی | لوله‌کشی، پنوماتیک، هیدرولیک | اتصالات سازه‌ای و مکانیکی عمومی |

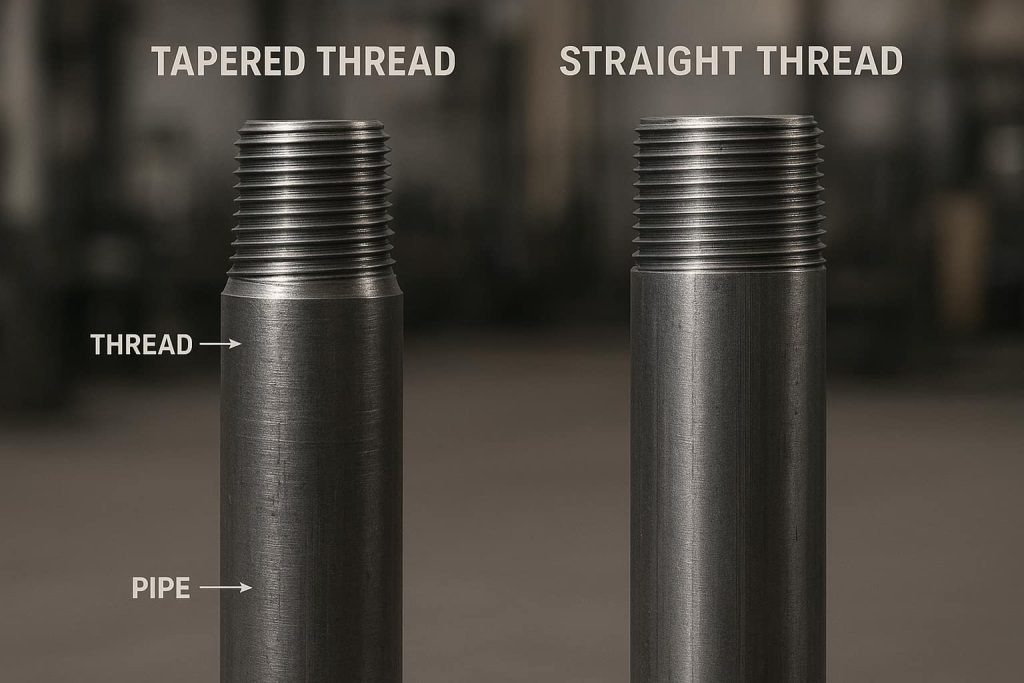

تفاوت رزوه مخروطی و رزوه مستقیم (Tapered Thread vs Straight Thread)
یکی از مهم‌ترین سؤالات کاربران این است که تفاوت رزوه مخروطی و رزوه مستقیم چیست؟
رزوه‌ها به طور کلی به دو دسته اصلی تقسیم می‌شوند: رزوه مستقیم (Straight/Parallel Thread) و رزوه مخروطی (Tapered Thread).
رزوه مستقیم (Parallel Thread):
- قطر در طول رزوه ثابت باقی می‌ماند.
- برای اتصال مکانیکی به کار می‌رود.
- برای آب‌بندی نیاز به اورینگ یا واشر دارد.
رزوه مخروطی (Tapered Thread):
- قطر به صورت تدریجی تغییر می‌کند.
- هم اتصال مکانیکی و هم آب‌بندی را تأمین می‌کند.
- در فشارهای بالا عملکرد بهتری نسبت به رزوه مستقیم دارد.
مقایسه کاربردی:
- اگر هدف اصلی اتصال مکانیکی ساده باشد → رزوه مستقیم استفاده می‌شود.
- اگر هدف اصلی آب‌بندی در سیستم‌های لوله‌کشی و تحت فشار باشد → رزوه مخروطی انتخاب بهتری است.

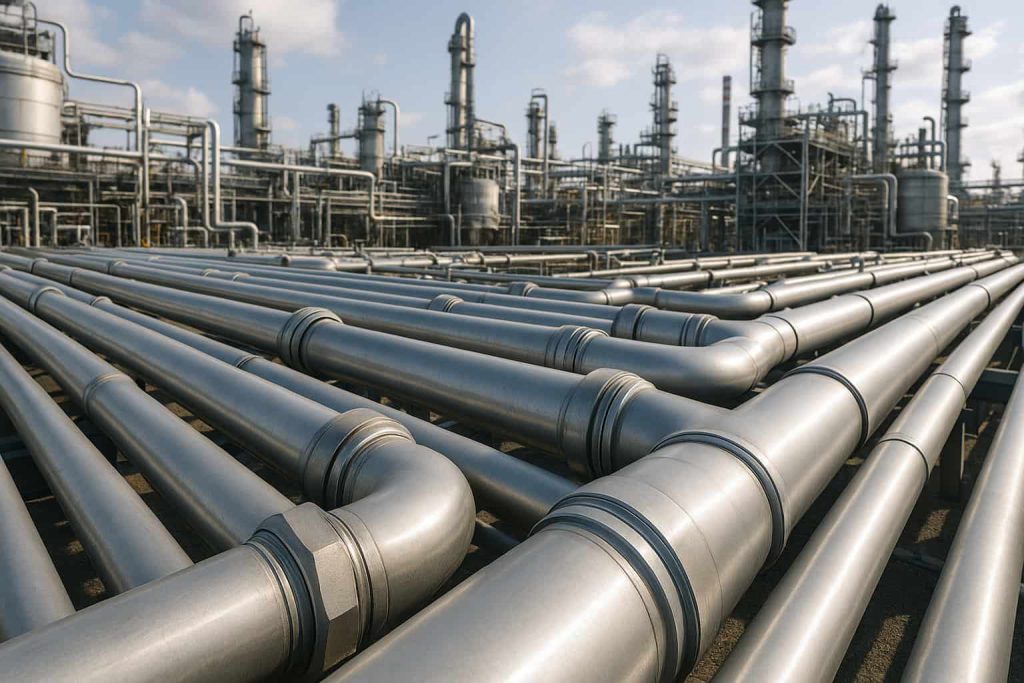

کاربرد رزوه مخروطی در صنعت
رزوه‌های مخروطی به دلیل ویژگی‌های خاص خود در صنایع مختلف استفاده گسترده‌ای دارند. برخی از مهم‌ترین کاربردهای آن عبارتند از:

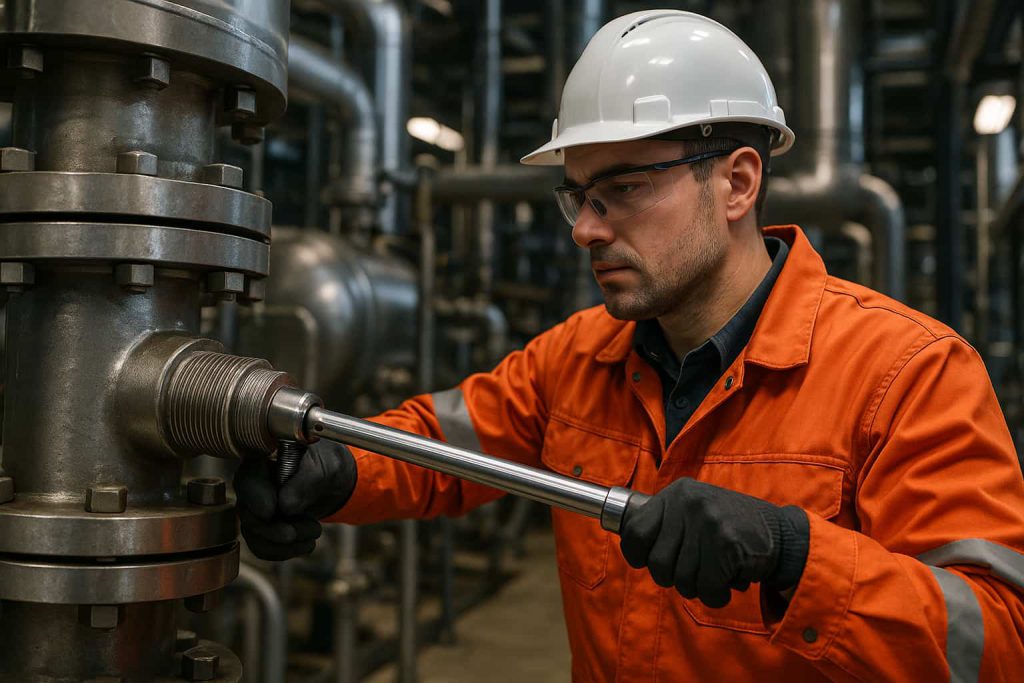

- صنایع نفت و گاز
- استفاده در خطوط انتقال نفت و گاز برای جلوگیری از نشتی.
- اتصالات فشار بالا در چاه‌ها و تجهیزات پالایشگاهی.
- سیستم‌های لوله‌کشی و هیدرولیک
- آب‌بندی خطوط آب، بخار و هوا.
- اتصال لوله‌های فلزی و پلیمری در سیستم‌های صنعتی.
- تجهیزات تحت فشار
- در مخازن، بویلرها و کمپرسورها برای ایجاد اتصال ایمن.
- جلوگیری از نشتی در اتصالات فشار قوی.
- ماشین‌آلات و صنایع سنگین
- استفاده در قطعاتی که نیاز به اتصال محکم و بدون نشتی دارند.
- کاربرد در صنایع خودروسازی، کشاورزی و راه‌سازی.
به دلیل همین گستردگی، رزوه مخروطی یکی از پایه‌های اصلی اتصالات صنعتی محسوب می‌شود.
نحوه تولید رزوه مخروطی
تولید رزوه مخروطی نیازمند دقت بالا و تجهیزات خاص است تا زاویه مخروط و عمق رزوه به‌درستی ایجاد شود. روش‌های رایج تولید عبارتند از:
- قلاویز مخروطی (Taper Tap)
- ابزاری دستی یا ماشینی برای ایجاد رزوه داخلی در قطعات.
- بیشتر در تعمیرات یا تولید تعداد کم استفاده می‌شود.
- حدیده مخروطی (Taper Die)
- برای ایجاد رزوه خارجی روی شفت‌ها و لوله‌ها.
- امکان تولید سریع‌تر در مقایسه با قلاویز.

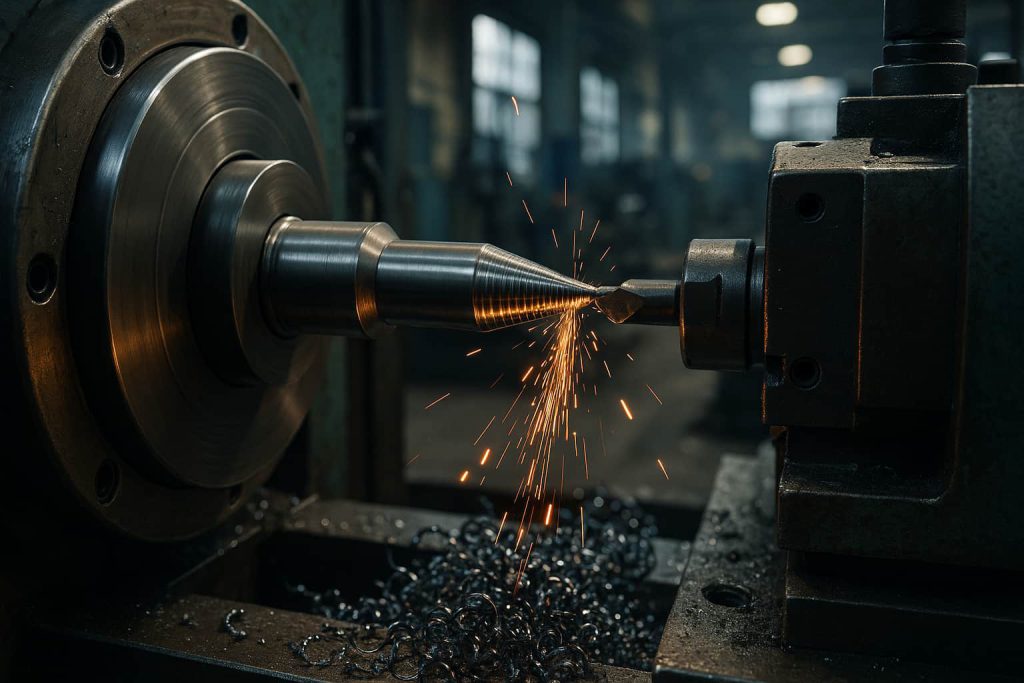

- تراشکاری CNC
- دقیق‌ترین و رایج‌ترین روش در تولید صنعتی.
- امکان کنترل کامل زاویه مخروط، عمق و گام رزوه.
- مناسب برای تولید انبوه و قطعات حساس.
- کنترل کیفیت (Quality Control)
- استفاده از گیج رزوه مخروطی (Tapered Thread Gauge) برای اطمینان از دقت.
- بررسی تلرانس و مطابقت با استاندارد مربوطه.
با استفاده از این روش‌ها، رزوه مخروطی با دقت بالا تولید می‌شود تا در فشارهای مختلف عملکرد مطمئنی داشته باشد.
مزایا و معایب رزوه مخروطی
مزایا
- آب‌بندی مطمئن بدون نیاز به واشر:
به دلیل شکل مخروطی، هنگام سفت شدن رزوه‌ها روی هم، فشار یکنواخت ایجاد شده و اتصال به صورت خودکار آب‌بندی می‌شود. - مقاومت بالا در فشارهای زیاد:
رزوه‌های مخروطی در صنایع نفت، گاز و هیدرولیک، توان تحمل فشار بالا را دارند. - کاربرد گسترده در صنایع مختلف:
از لوله‌کشی خانگی تا تجهیزات پالایشگاهی، رزوه مخروطی یکی از رایج‌ترین اتصالات است. - سادگی نصب و اجرا:
برای بستن این نوع رزوه نیاز به تجهیزات پیچیده نیست و حتی با ابزارهای ساده قابل استفاده است.
معایب
- دشواری در باز و بسته کردن مکرر:
به دلیل قفل شدن رزوه‌ها، باز کردن اتصال ممکن است سخت و زمان‌بر باشد. - احتمال آسیب‌دیدگی در استفاده طولانی‌مدت:
اگر بارها رزوه باز و بسته شود، احتمال خوردگی یا خرابی وجود دارد. - عدم سازگاری کامل میان استانداردها:
مثلاً NPT و BSPT به دلیل تفاوت زاویه و گام، جایگزین یکدیگر نیستند.
جدول ابعاد رزوه مخروطی
یکی از دغدغه‌های مهم مهندسان و تکنسین‌ها، دسترسی به جدول ابعادی رزوه مخروطی بر اساس استانداردهای مختلف است. در ادامه، جدولی از سایزهای رایج NPT و BSPT ارائه می‌شود:
| سایز اسمی (Inch) | قطر خارجی (mm) | گام رزوه (Threads per Inch) | استاندارد |
|---|---|---|---|
| 1/8″ | 9.7 | 27 | NPT / BSPT |
| 1/4″ | 13.1 | 18 | NPT / BSPT |
| 3/8″ | 16.7 | 18 | NPT / BSPT |
| 1/2″ | 21.3 | 14 | NPT / BSPT |
| 1″ | 33.4 | 11.5 | NPT / BSPT |
این جدول تنها بخشی از سایزهای پرکاربرد است. برای پروژه‌های خاص، باید به کاتالوگ استانداردهای NPT و BSPT مراجعه شود.
نکات مهم در انتخاب و استفاده از رزوه مخروطی
- انتخاب بر اساس فشار کاری:
برای سیستم‌های فشار بالا، رزوه مخروطی بهترین انتخاب است. - توجه به نوع سیال:
بسته به اینکه سیال گاز، آب یا روغن باشد، ممکن است نیاز به روش آب‌بندی متفاوتی داشته باشید. - انتخاب استاندارد صحیح:
قبل از خرید یا تولید، مطمئن شوید که پروژه شما بر اساس NPT، BSPT یا ISO طراحی شده است. - رعایت گشتاور بستن (Torque):
بیش از حد سفت کردن می‌تواند رزوه را خراب کرده و باعث نشتی شود. - استفاده از مواد آب‌بندی مناسب:
نوار تفلون یا خمیر رزوه، ایمنی بیشتری برای جلوگیری از نشتی فراهم می‌کند.
با رعایت این نکات، می‌توان از رزوه مخروطی (Tapered Thread) به بهترین شکل در پروژه‌های صنعتی و لوله‌کشی استفاده کرد.
جمع‌بندی
رزوه مخروطی یک راه‌حل تخصصی برای یک چالش مهندسی مشخص است: ایجاد اتصالات بدون نشتی برای سیالات. این رزوه برای بستن و نگه داشتن طراحی نشده، بلکه برای آب‌بندی مهندسی شده است. با درک این تفاوت بنیادین، شما می‌توانید با اطمینان کامل، اتصالات مناسب برای سیستم‌های لوله‌کشی و پنوماتیک خود را انتخاب کنید.
