در دنیای مهندسی، هر مادهای یک نقطه شکست دارد. مهمترین و شناختهشدهترین معیار برای سنجش توانایی یک پیچ در برابر نیروی کششی، “استحکام کششی” (Tensile Strength) است. این مشخصه به زبان ساده، به ما میگوید یک پیچ قبل از اینکه شروع به پاره شدن کند، حداکثر چه مقدار نیروی کششی را میتواند تحمل کند. این عدد، اساسیترین پارامتر برای تعیین “کلاس” یا “گرید” یک پیچ است و به طور مستقیم روی گل پیچهای فولادی حک میشود.
در این مقاله از دانشنامه تخصصی، به صورت عمیق به بررسی این مفهوم کلیدی، تفاوت آن با “استحکام تسلیم” و نحوه تفسیر آن در کلاسهای مختلف پیچ میپردازیم.

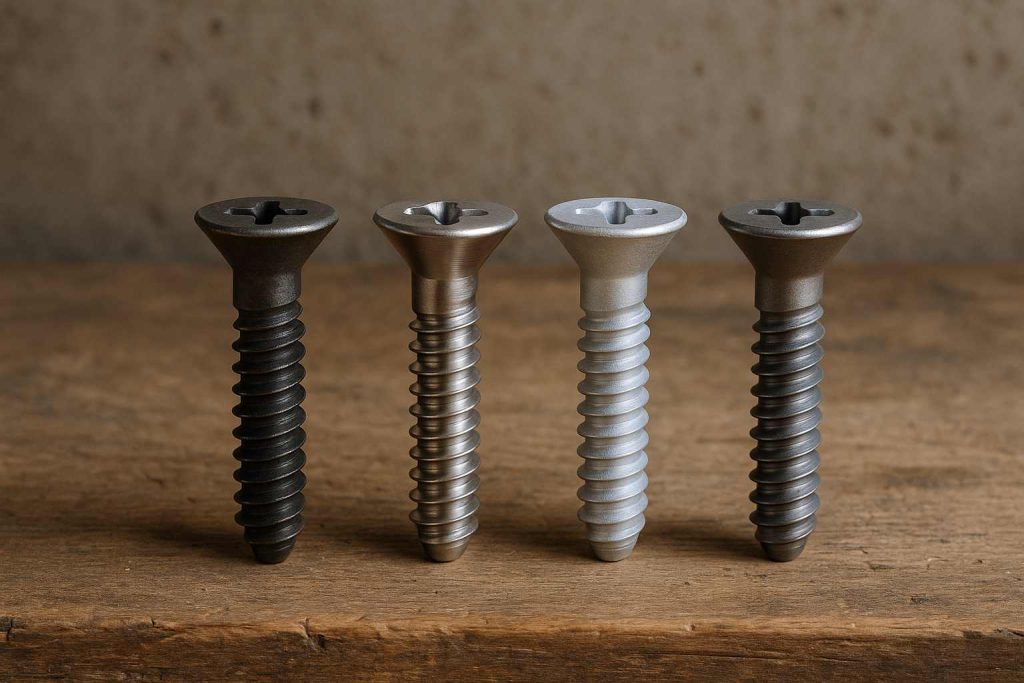

استحکام کششی چیست؟
استحکام کششی (Tensile Strength) به حداکثر نیرویی گفته میشود که یک پیچ یا قطعه میتواند در اثر کشیده شدن در راستای محور خود تحمل کند، بدون اینکه دچار شکست یا تغییر شکل دائمی شود.
برای درک بهتر باید تفاوت استحکام کششی با سایر مقاومتها را بدانیم:
- استحکام کششی: مقاومت در برابر نیروی کششی در راستای محور پیچ.
- استحکام برشی (Shear Strength): مقاومت در برابر نیروهایی که به صورت جانبی به رزوهها وارد میشوند.
- استحکام خمشی (Flexural Strength): مقاومت در برابر خم شدن یا تغییر شکل تحت بار.
به بیان ساده، اگر بخواهیم یک پیچ را مانند یک طناب بکشیم، استحکام کششی همان نقطهای است که پیچ دیگر توان تحمل نیرو را ندارد و دچار شکست میشود.
استحکام کششی معمولاً بر حسب مگاپاسکال (MPa) یا نیوتن بر میلیمتر مربع (N/mm²) بیان میشود و مقدار آن به جنس، عملیات حرارتی و گرید پیچ بستگی دارد.
استحکام کششی در مقابل استحکام تسلیم
برای درک کامل، باید بین دو مفهوم مهم تفاوت قائل شویم. تصور کنید یک نوار لاستیکی را میکشید:
- استحکام تسلیم (Yield Strength): نقطهای است که اگر نوار لاستیکی را بیشتر از آن بکشید، دیگر به حالت اولیه خود باز نمیگردد و دچار تغییر شکل دائمی میشود. در پیچ، این نقطهای است که پیچ شروع به کش آمدن غیرقابل بازگشت میکند. این مهمترین پارامتر برای طراحان است، زیرا هیچکس نمیخواهد اتصالش به صورت دائمی تغییر شکل دهد.
- استحکام کششی نهایی (Ultimate Tensile Strength): این حداکثر نیرویی است که نوار لاستیکی قبل از شروع به نازک شدن و پاره شدن تحمل میکند. در پیچ، این قله توانایی ماده قبل از شکست کامل است.
بنابراین، یک پیچ ابتدا به نقطه “تسلیم” میرسد و سپس با افزایش نیرو، به نقطه “استحکام کششی نهایی” خود رسیده و پس از آن میشکند.
چگونه استحکام کششی را از روی گل پیچ بخوانیم؟
در پیچهای فولاد کربنی متریک، کلاس استحکام با دو عدد که با نقطه از هم جدا شدهاند (مانند 8.8، 10.9) مشخص میشود. این اعداد یک کد مهندسی برای استحکام هستند:
تفسیر کد کلاس استحکام (مثال: کلاس 8.8)
- عدد اول (8): این عدد، معرف استحکام کششی نهایی (UTS) است. کافیست آن را در ۱۰۰ ضرب کنید تا مقدار را بر حسب مگاپاسکال (MPa) به دست آورید.
UTS = 8 × 100 = 800 MPa
- عدد دوم (8): این عدد، نسبت استحکام تسلیم به استحکام کششی را به صورت یک درصد نشان میدهد. این عدد را در عدد اول و سپس در ۱۰ ضرب کنید تا استحکام تسلیم (Yield Strength) را به دست آورید.
Yield Strength = (8 × 8) × 10 = 640 MPa
بنابراین، یک پیچ کلاس 8.8 دارای حداقل استحکام کششی 800 مگاپاسکال و استحکام تسلیم 640 مگاپاسکال است. این سیستم به شما اجازه میدهد تا با یک نگاه، مهمترین خواص مکانیکی پیچ را بفهمید.
جدول مقایسه استحکام کششی در کلاسهای رایج پیچ
جدول زیر به طور خلاصه استحکام کششی و تسلیم را برای پرکاربردترین کلاسهای پیچ فولادی نمایش میدهد.
| کلاس پیچ | استحکام کششی نهایی (UTS) | استحکام تسلیم (Yield) | سطح استحکام |
|---|---|---|---|
| کلاس 8.8 | 800 MPa | 640 MPa | متوسط به بالا (استاندارد صنعتی) |
| کلاس 10.9 | 1000 MPa | 900 MPa | بالا (برای کاربردهای تحت تنش) |
| کلاس 12.9 | 1200 MPa | 1080 MPa | بسیار بالا (فوق مستحکم) |
عوامل مؤثر بر استحکام کششی پیچ و مهره
استحکام کششی پیچ و مهرهها تحت تأثیر مجموعهای از عوامل متریالی، طراحی و فرآیندهای تولید قرار دارد. شناخت این عوامل کمک میکند تا انتخاب بهتری برای هر کاربرد صنعتی داشته باشیم.
- جنس و متریال
فولاد کربنی: پرکاربردترین جنس پیچها با استحکام کششی بالا.
استنلس استیل: علاوه بر مقاومت در برابر خوردگی، دارای استحکام کششی متوسط تا بالا بسته به گرید.
آلومینیوم و آلیاژهای سبک: وزن کم اما استحکام کششی پایینتر نسبت به فولاد.
آلیاژهای خاص (تیتانیوم، نیکل): استحکام کششی بسیار بالا برای صنایع هوافضا و پزشکی.
- عملیات حرارتی و سطحی
فرآیندهایی مثل کوئنچ و تمپر (Quench & Temper) میتوانند استحکام کششی فولاد را بهطور چشمگیری افزایش دهند.
پوششهای محافظ مانند گالوانیزه و زینک فلیک بهطور غیرمستقیم با جلوگیری از خوردگی، استحکام کششی موثر را حفظ میکنند.
- طراحی هندسی و ابعاد پیچ
قطر اسمی پیچ و سطح مقطع آن نقش مستقیم در مقدار تحمل نیروی کششی دارند.
رزوههای ریز (Fine Threads) به دلیل سطح تماس بیشتر، توزیع بار بهتری نسبت به رزوههای درشت دارند.
- کیفیت ساخت و استاندارد تولید
پیچهایی که مطابق با استانداردهای بینالمللی (ISO، DIN، ASTM) ساخته میشوند، دقت بیشتری در ابعاد و متریال دارند و استحکام کششی آنها قابل اعتمادتر است.

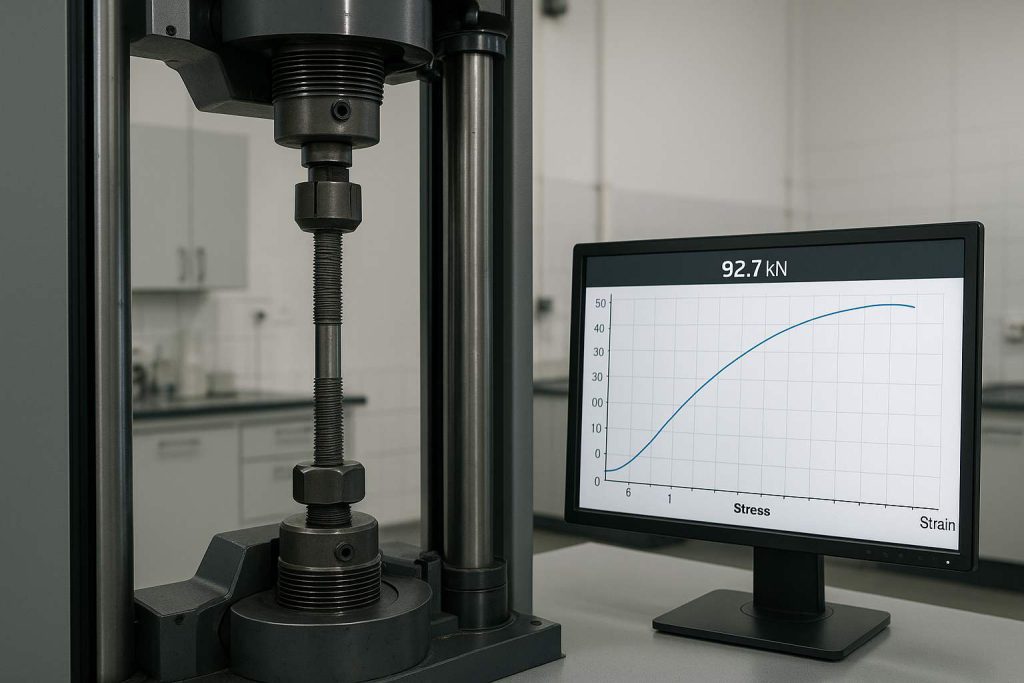

روشهای آزمایش و اندازهگیری استحکام کششی
برای اطمینان از کیفیت پیچ و مهرهها، استحکام کششی باید با روشهای استاندارد آزمایش و اندازهگیری شود. این تستها معمولاً در آزمایشگاههای مکانیک مواد انجام میشوند.
- تست کشش (Tensile Test)
متداولترین روش برای اندازهگیری استحکام کششی.
پیچ یا نمونه در دستگاه تست کشش قرار گرفته و نیروی کششی تدریجی تا لحظه شکست به آن وارد میشود.
دستگاه میزان بار (Force) و تغییر طول (Elongation) را ثبت میکند.
- دستگاه تست کشش
مجهز به فکهای هیدرولیکی یا مکانیکی برای نگه داشتن نمونه.
دارای سیستم دیجیتال برای ثبت نمودار تنش – کرنش (Stress-Strain Curve).
نتایج شامل:
- Ultimate Tensile Strength (UTS): بیشترین تنش قابل تحمل قبل از شکست.
- Yield Strength: نقطهای که تغییر شکل پلاستیک آغاز میشود.
- Elongation at Break: درصد افزایش طول تا لحظه شکست.
- استانداردهای مرتبط
ASTM E8: روش تست کشش فلزات.
ISO 6892: استاندارد بینالمللی تست کشش مواد فلزی.
DIN EN 10002: استاندارد اروپایی برای تست کشش.
- معیارهای پذیرش
پیچ و مهرهها باید مطابق با گرید مکانیکی خود (مثل 8.8، 10.9، 12.9) نتایج تست کشش را پاس کنند. هر گرید دارای مقدار مشخصی برای استحکام کششی و حد تسلیم است.
مقایسه استحکام کششی در مواد مختلف
استحکام کششی پیچ و مهرهها به جنس و آلیاژ استفادهشده بستگی دارد. انتخاب متریال مناسب نقش کلیدی در عملکرد و طول عمر اتصالات دارد.
- فولاد کربنی (Carbon Steel)
پرکاربردترین متریال برای تولید پیچ و مهره
استحکام کششی بالا و قیمت مناسب
گریدهای 8.8، 10.9 و 12.9 برای کاربردهای سنگین صنعتی
مقاومت عالی در برابر خوردگی
استحکام کششی کمتر از فولاد آلیاژی سختکاری شده
مناسب برای صنایع غذایی، دریایی و محیطهای مرطوب
- آلومینیوم و آلیاژهای سبک
وزن بسیار کم و کاربرد در صنایع هوافضا و خودروسازی سبک
استحکام کششی پایینتر از فولاد
مناسب برای اتصالاتی که کاهش وزن اولویت بالاتری نسبت به استحکام دارد
- تیتانیوم و آلیاژهای خاص
ترکیبی از استحکام کششی بسیار بالا و وزن سبک
مقاومت عالی در برابر خوردگی
استفاده در صنایع هوایی، فضایی و پزشکی
- مواد پلیمری و پلاستیکی
استحکام کششی پایین
کاربرد در صنایع سبک و قطعات خانگی
مناسب برای اتصالات موقت یا بارهای سبک
اهمیت استحکام کششی در انتخاب پیچ و مهره
انتخاب پیچ و مهره با استحکام کششی مناسب، مستقیماً بر ایمنی و دوام سازهها و تجهیزات تأثیر میگذارد.
- نقش در باربری اتصالات
پیچها اغلب برای تحمل نیروهای کششی مستقیم طراحی میشوند. اگر استحکام کششی کافی نباشد، اتصال تحت بارگذاری سنگین به سرعت دچار شکست میشود.
- ارتباط با گرید پیچ و مهره
گرید پیچها (مانند 8.8، 10.9، 12.9) نشاندهنده میزان استحکام کششی و تسلیم آنهاست.
به عنوان مثال:
گرید 8.8 → استحکام کششی حدود 800 MPa
گرید 10.9 → استحکام کششی حدود 1040 MPa
گرید 12.9 → استحکام کششی حدود 1220 MPa
- ایمنی در پروژههای صنعتی
در صنایعی مثل ساختمانسازی، پلسازی، نفت و گاز و خودروسازی، انتخاب پیچ با استحکام کششی پایین میتواند باعث شکستهای خطرناک و خسارتهای سنگین شود.
- افزایش طول عمر قطعات
انتخاب صحیح پیچ با استحکام کششی مناسب باعث میشود قطعات در برابر بارهای مکرر و شرایط سخت کاری دوام بیشتری داشته باشند.
در این دو بخش، کلمات کلیدی مهم مثل:
- مقایسه استحکام کششی در مواد مختلف
- استحکام کششی فولاد کربنی و استنلس استیل
- گرید پیچ و استحکام کششی
- اهمیت استحکام کششی پیچ و مهره در صنعت
بهطور طبیعی وارد شدند تا مقاله هم از نظر آموزشی کامل و هم برای موتورهای جستجو بهینه باشد.

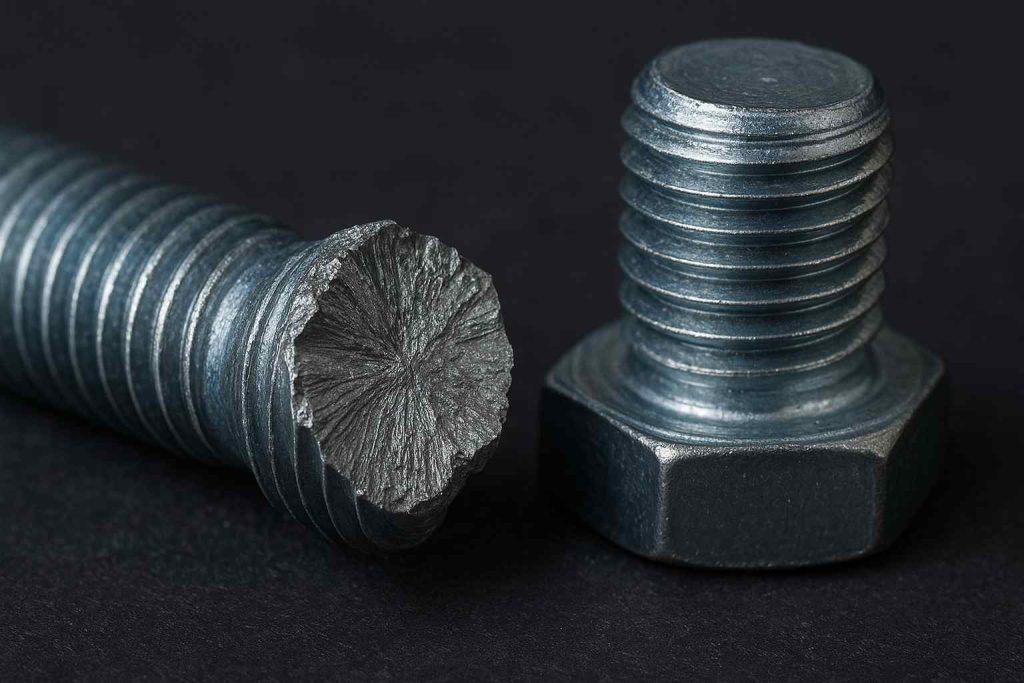

مشکلات رایج مرتبط با استحکام کششی
پیچ و مهرهها در حین استفاده ممکن است به دلیل شرایط بارگذاری یا انتخاب نادرست دچار شکست یا افت کیفیت شوند. مشکلات رایج عبارتاند از:
- شکست پیچ در اثر بارگذاری بیش از حد
مشکل: اعمال نیروی کششی بیشتر از حد مجاز باعث شکست ناگهانی پیچ میشود.
راهکار: انتخاب پیچ با گرید بالاتر و محاسبه دقیق بار طراحی.
- انتخاب نادرست پیچ با استحکام پایین
مشکل: استفاده از پیچ گرید پایین در پروژههای سنگین باعث کاهش ایمنی میشود.
راهکار: استفاده از جدول گرید پیچها و انتخاب متناسب با کاربرد.
- اثر خستگی (Fatigue) بر کاهش استحکام کششی
مشکل: بارگذاری چرخهای و مداوم باعث کاهش تدریجی مقاومت کششی و شکست خستگی میشود.
راهکار: استفاده از پیچهای استاندارد با عملیات حرارتی مناسب و طراحی بهینه رزوه.
- خوردگی و شرایط محیطی نامناسب
مشکل: رطوبت و مواد شیمیایی باعث خوردگی سطحی و کاهش سطح مقطع مؤثر پیچ میشوند.
راهکار: استفاده از پیچهای استنلس استیل یا پیچهای با پوشش مقاوم (گالوانیزه، زینک فلیک).
استانداردها و ردهبندی استحکام کششی پیچ و مهره
برای اطمینان از کیفیت پیچ و مهرهها، استانداردهای بینالمللی مختلفی میزان استحکام کششی و ویژگیهای مکانیکی را مشخص کردهاند.
- استانداردهای بینالمللی
ISO 898-1: مشخصات مکانیکی پیچهای فولادی (شامل استحکام کششی و تسلیم).
DIN 267: استاندارد آلمانی برای مشخصات مکانیکی پیچ و مهره.
ASTM A325 و ASTM A490: استاندارد آمریکایی برای پیچهای سازهای با استحکام بالا.
- ردهبندی گرید پیچ و استحکام کششی
هر گرید نشاندهنده سطح مشخصی از استحکام کششی است:
گرید 8.8: استحکام کششی تقریبی 800 MPa
گرید 10.9: استحکام کششی تقریبی 1040 MPa
گرید 12.9: استحکام کششی تقریبی 1220 MPa
- علائم درجشده روی پیچها (Marking System)
اعداد حکشده روی سر پیچ نشاندهنده گرید و استحکام کششی آن است.
بهعنوان مثال، عدد 10.9 روی پیچ یعنی این پیچ دارای استحکام کششی 1040 مگاپاسکال و حد تسلیم 90٪ آن است.
- اهمیت رعایت استاندارد
استفاده از پیچ و مهرههای بدون استاندارد، ریسک شکست و حوادث جدی را بالا میبرد. رعایت استانداردهای معتبر تضمینکننده ایمنی، کیفیت و دوام اتصالات است.
نکات کلیدی در انتخاب پیچ و مهره با استحکام کششی مناسب
برای اینکه اتصال پیچ و مهرهای بتواند ایمن، بادوام و مطابق با نیاز پروژه عمل کند، رعایت نکات زیر در انتخاب بسیار مهم است:
- بررسی شرایط بارگذاری
میزان نیروی کششی، برشی و چرخهای که اتصال باید تحمل کند، باید محاسبه شود.
برای پروژههای سنگین مثل سازههای فولادی یا ماشینآلات صنعتی، پیچ با گرید بالاتر ضروری است.
- انتخاب گرید مناسب پیچ
پیچهای گرید 8.8 برای مصارف عمومی صنعتی و ساختمانی.
پیچهای گرید 10.9 برای بارگذاریهای سنگینتر و شرایط پرتنش.
پیچهای گرید 12.9 برای صنایع سنگین، خودروسازی و ماشینآلات خاص.
- توجه به شرایط محیطی
در محیطهای مرطوب یا دریایی، استفاده از استنلس استیل (A2، A4) توصیه میشود.
در دماهای بالا یا محیطهای شیمیایی، باید پیچ با پوشش و متریال خاص انتخاب شود.
- کیفیت ساخت و استاندارد تولید
همیشه پیچ و مهرههایی را انتخاب کنید که دارای استانداردهای معتبر (ISO، DIN، ASTM) باشند.
پیچهای بدون استاندارد ممکن است استحکام کششی درجشده واقعی نداشته باشند و باعث خطرات جدی شوند.
- استفاده از تامینکنندگان معتبر
خرید پیچ و مهره از تولیدکنندگان و تأمینکنندگان قابل اعتماد، تضمینکننده دریافت محصول با کیفیت و مطابق با استاندارد است.
جمعبندی
استحکام کششی، حداکثر توانی است که یک پیچ قبل از شکستن از خود نشان میدهد. این پارامتر که به صورت یک کد روی گل پیچ حک میشود، یک راهنمای سریع و قابل اعتماد برای شناسایی و انتخاب پیچ مناسب است. با این حال، به یاد داشته باشید که در طراحیهای مهندسی، همیشه از استحکام تسلیم به عنوان حد مجاز بارگذاری استفاده میشود تا از هرگونه تغییر شکل دائمی در اتصال جلوگیری شود. انتخاب پیچی با کلاس استحکام مناسب، اولین و مهمترین گام برای دستیابی به یک اتصال ایمن و بادوام است.
