در آناتومی پیچیده یک رزوه، هر جزء با دقت مهندسی طراحی شده است. یکی از این اجزای به ظاهر ساده اما بسیار مهم، نوک دندانه یا کرست (Thread Crest) است. کرست، بالاترین سطح یا لبه خارجی یک دندانه رزوه است که به طور مستقیم با محیط بیرون و ابزارهای اندازه‌گیری در تماس است.
شاید این بخش کوچک به نظر برسد، اما در واقع، کرست به عنوان یک نقطه مرجع حیاتی، نقشی اساسی در تعریف ابعاد استاندارد و عملکرد کلی یک پیچ ایفا می‌کند. در این مقاله به بررسی دقیق و علمی این جزء کلیدی می‌پردازیم.
نوک دندانه (Crest) چیست؟
به زبان ساده، اگر یک رزوه را مانند یک رشته کوه در نظر بگیریم، نوک دندانه یا کرست، همان قله (Peak) کوه است. این بالاترین نقطه در پروفایل یک دندانه است. نقطه مقابل آن، ریشه یا روت (Root) نام دارد که معادل عمیق‌ترین نقطه دره بین دو قله است.
- کرست (Crest): بالاترین سطح دندانه که رزوه خارجی (پیچ) را به قطر بزرگ آن و رزوه داخلی (مهره) را به قطر کوچک آن متصل می‌کند.
- روت (Root): پایین‌ترین سطح دندانه که رزوه خارجی را به قطر کوچک آن و رزوه داخلی را به قطر بزرگ آن متصل می‌کند.
اهمیت نوک دندانه در عملکرد پیچ‌ها
نوک دندانه تأثیر مستقیم بر کارایی و عملکرد پیچ‌ها در اتصالات دارد. نقش این بخش از پیچ نه تنها به لحاظ استحکام و مقاومت بلکه در نحوه عملکرد پیچ در شرایط مختلف بسیار مهم است. در اینجا به برخی از دلایل اهمیت نوک دندانه در عملکرد پیچ‌ها می‌پردازیم:
- مقاومت در برابر فشار و کشش:
نوک دندانه به عنوان اولین نقطه تماس پیچ با مواد مختلف عمل می‌کند. در نتیجه، مقاومت آن در برابر فشار و کشش اهمیت زیادی دارد. یک نوک دندانه با کیفیت، می‌تواند باعث بهبود عملکرد پیچ در اتصالات تحت فشارهای بالا شود و از آسیب دیدگی پیچ جلوگیری کند. - کاهش سایش و لغزش:
یکی از مهم‌ترین ویژگی‌های نوک دندانه، کاهش سایش و لغزش در هنگام نصب است. پیچ‌هایی با نوک دندانه دقیق و طراحی‌شده می‌توانند از لغزش پیچ در مواد جلوگیری کنند و باعث نصب دقیق‌تر و سریع‌تر پیچ‌ها شوند. - افزایش عمر مفید پیچ:
پیچ‌هایی که نوک دندانه‌های دقیق و با کیفیت دارند، عمر مفید بیشتری دارند. این پیچ‌ها به دلیل کاهش سایش و فشار زیاد، می‌توانند در شرایط کاری دشوار به مدت طولانی‌تری دوام بیاورند و نیاز به تعویض مکرر نخواهند داشت. - اتصال دقیق و محکم:

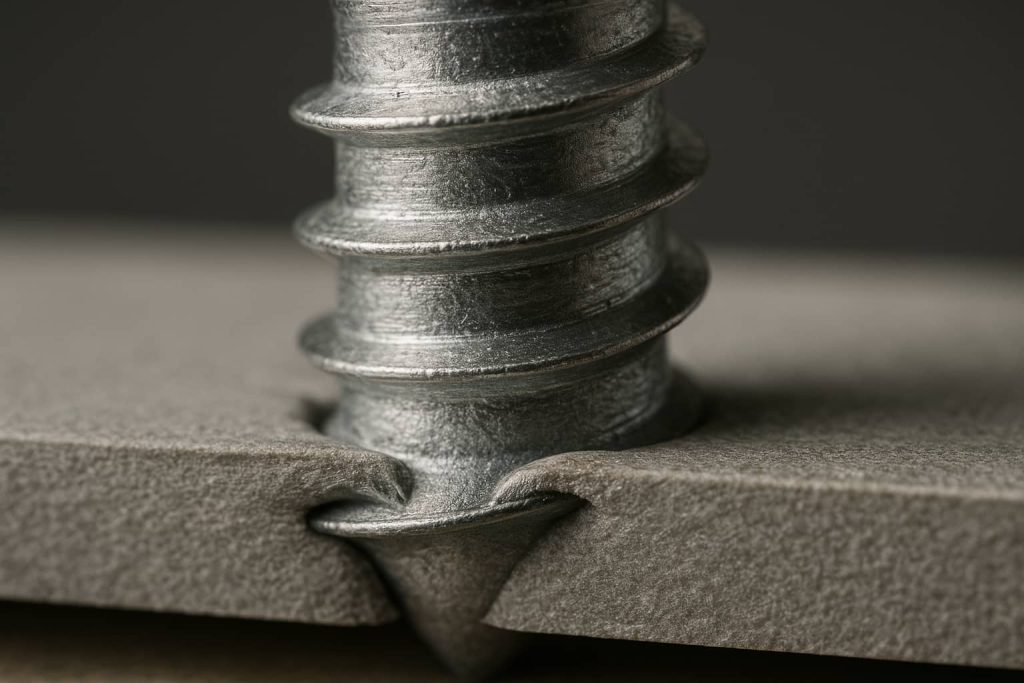

نوک دندانه به دقت در گیر کردن پیچ با مواد مختلف کمک می‌کند. این امر به ویژه در ساختارهای پیچیده و تحت فشار بالا حائز اهمیت است. در این شرایط، یک نوک دندانه با طراحی صحیح موجب می‌شود که اتصال پیچ به‌طور مؤثر و ایمن انجام شود. - اثر در سرعت نصب:

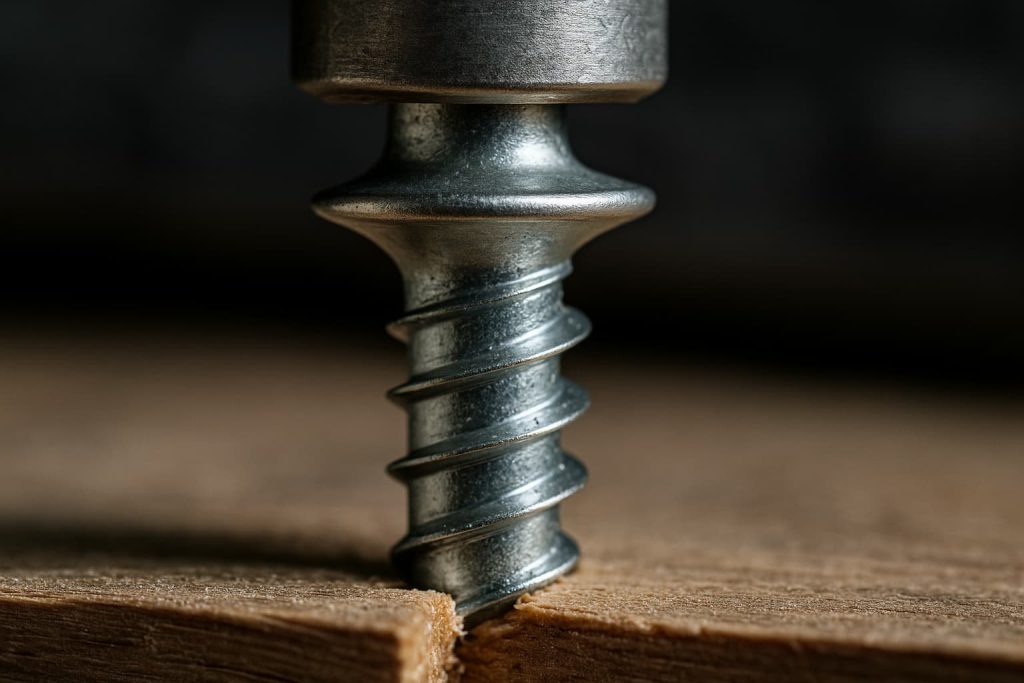

پیچ‌هایی که نوک دندانه دقیق و تمیز دارند، معمولاً به راحتی و سریع‌تر در مواد نصب می‌شوند. این امر در محیط‌های صنعتی و تولیدی که به سرعت بالا در کار نیاز دارند، بسیار حیاتی است.
در نتیجه، اهمیت نوک دندانه در پیچ‌ها به عوامل زیادی بستگی دارد. از مقاومت در برابر کشش و فشار گرفته تا تأثیر در سرعت نصب و عمر مفید پیچ، همه به نوک دندانه و دقت طراحی آن مرتبط است. بنابراین، انتخاب پیچ با نوک دندانه مناسب می‌تواند عملکرد کلی سیستم‌های پیچ و مهره را به شدت بهبود بخشد.
نقش حیاتی نوک دندانه در اندازه‌گیری‌های استاندارد
اهمیت اصلی کرست در این است که به عنوان یک نقطه مرجع دقیق برای دو مورد از مهم‌ترین ابعاد یک پیچ عمل می‌کند:
۱. مبنای تعیین قطر بزرگ (Major Diameter)
قطر بزرگ یا اسمی یک پیچ، که شناسنامه آن است (مثلاً در M10)، دقیقاً از کرست یک دندانه تا کرست دندانه مقابل آن اندازه‌گیری می‌شود. بدون وجود یک سطح مرجع مشخص مانند کرست، اندازه‌گیری دقیق و استاندارد قطر امکان‌پذیر نبود.
۲. نقطه مرجع برای گام رزوه (Pitch)
گام رزوه، که فاصله بین دندانه‌ها را مشخص می‌کند، به صورت استاندارد از کرست یک دندانه تا کرست دندانه مجاور آن اندازه‌گیری می‌شود. این اندازه‌گیری دقیق، سازگاری بین تمام پیچ و مهره‌های یک استاندارد مشخص را تضمین می‌کند.

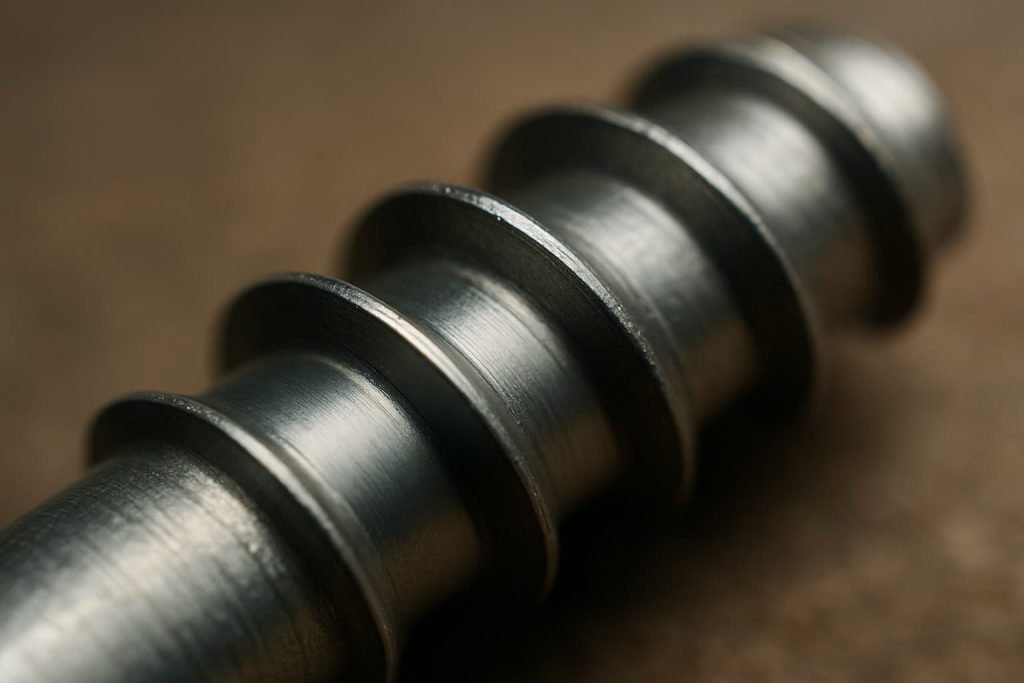

طراحی هوشمندانه شکل نوک دندانه: تخت در برابر تیز
یک تصور اشتباه رایج این است که دندانه‌های رزوه کاملاً تیز و V-شکل هستند. در حالی که پروفایل تئوریک رزوه V-شکل است، در استانداردهای مدرن (مانند ISO)، نوک دندانه‌ها (کرست) به صورت عمدی تخت (Flat) طراحی می‌شود. این طراحی دلایل مهندسی مهمی دارد:
- جلوگیری از آسیب و پلیسه: نوک‌های تیز به راحتی در هنگام حمل و نقل یا مونتاژ آسیب می‌بینند و پلیسه‌های تیزی ایجاد می‌کنند که می‌تواند خطرناک باشد. تخت کردن نوک، آن را بسیار مقاوم‌تر می‌کند.
- کاهش تمرکز تنش: گوشه‌های تیز نقاطی هستند که تنش در آن‌ها متمرکز می‌شود و می‌توانند نقطه شروع ترک باشند. با تخت کردن کرست، این تمرکز تنش کاهش یافته و استحکام پیچ در برابر خستگی (Fatigue) افزایش می‌یابد.
- ایجاد فضا برای درگیری بهتر: در یک اتصال، کرست پیچ در ریشه مهره قرار می‌گیرد. تخت بودن کرست و ریشه، یک فضای خالی (Clearance) ایجاد می‌کند که از تداخل جلوگیری کرده و فضای لازم برای روانکارها یا پوشش‌های سطحی را فراهم می‌کند.
جدول مقایسه طراحی نوک دندانه
| ویژگی | نوک تخت (استاندارد ISO) | نوک تیز (تئوریک) |
|---|---|---|
| مقاومت به آسیب فیزیکی | بالا | بسیار پایین |
| تجمع تنش | پایین | بسیار بالا |
| کیفیت اتصال و درگیری | عالی (با ایجاد Clearance) | ضعیف (احتمال تداخل) |
نحوه اندازه‌گیری نوک دندانه و اهمیت دقت در آن
اندازه‌گیری دقیق نوک دندانه پیچ‌ها یکی از مراحل کلیدی در فرآیند طراحی و تولید پیچ‌های با کیفیت است. اندازه‌گیری درست این بخش از پیچ، تأثیر مستقیمی بر کیفیت و عملکرد پیچ‌ها در اتصالات دارد. در اینجا نحوه اندازه‌گیری نوک دندانه و اهمیت دقت در آن توضیح داده شده است:

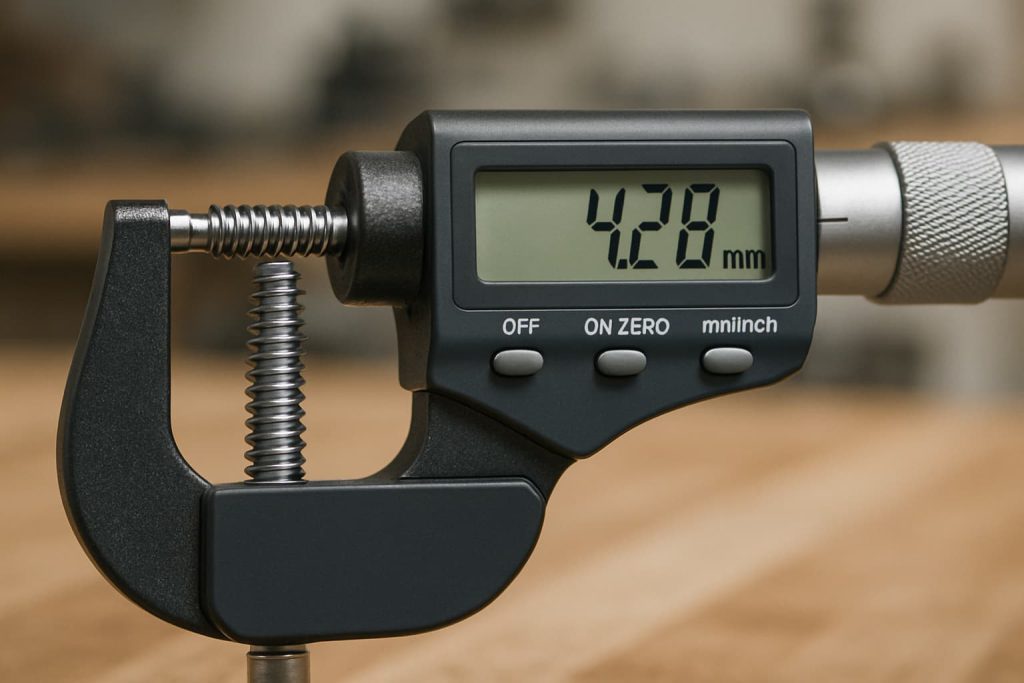

- ابزارهای مورد استفاده برای اندازه‌گیری نوک دندانه
برای اندازه‌گیری نوک دندانه پیچ‌ها از ابزارهای دقیق و تخصصی استفاده می‌شود. این ابزارها معمولاً شامل میکرومترها، کولیس‌های دیجیتال، و گيج‌های دندانه (Thread Gauge) هستند. این ابزارها به مهندسان و تولیدکنندگان کمک می‌کنند تا ابعاد دقیق نوک دندانه‌ها را اندازه‌گیری کرده و از انحرافات احتمالی جلوگیری کنند. - روش‌های اندازه‌گیری نوک دندانه
اندازه‌گیری نوک دندانه پیچ معمولاً شامل اندازه‌گیری قطر دندانه و گام دندانه می‌شود. با استفاده از ابزارهای مناسب، می‌توان قطر نوک دندانه را به دقت اندازه‌گیری کرد. گام دندانه (فاصله بین دندانه‌ها) نیز می‌تواند تأثیر زیادی بر عملکرد پیچ داشته باشد، بنابراین اندازه‌گیری دقیق آن نیز اهمیت دارد. - اهمیت دقت در اندازه‌گیری نوک دندانه
دقت در اندازه‌گیری نوک دندانه نه تنها بر عملکرد پیچ در اتصالات تأثیر می‌گذارد بلکه بر عمر مفید آن نیز تأثیرگذار است. هر گونه عدم دقت در اندازه‌گیری می‌تواند منجر به ایجاد مشکلاتی مانند لغزش پیچ در هنگام نصب، آسیب به پیچ یا مواد، یا کاهش استحکام اتصال شود. بنابراین، اندازه‌گیری دقیق نوک دندانه به ویژه در پیچ‌های مورد استفاده در صنایع حساس بسیار ضروری است. - کنترل کیفیت و استانداردها
در فرآیند تولید پیچ‌ها، کنترل کیفیت و رعایت استانداردهای دقیق اندازه‌گیری ضروری است. پیچ‌ها باید مطابق با استانداردهای ملی و بین‌المللی تولید شوند تا در کاربردهای مختلف عملکرد مطلوبی داشته باشند. رعایت استانداردهای دقیق اندازه‌گیری می‌تواند موجب بهبود کیفیت و عملکرد پیچ‌ها شود و از مشکلات احتمالی جلوگیری کند.
مشکلات رایج مرتبط با نوک دندانه پیچ‌ها
نوک دندانه پیچ‌ها بخش مهمی از پیچ‌ها هستند که در صورت عدم طراحی و تولید صحیح، می‌توانند مشکلاتی در عملکرد پیچ‌ها ایجاد کنند. در اینجا به برخی از مشکلات رایج مرتبط با نوک دندانه پیچ‌ها پرداخته می‌شود:

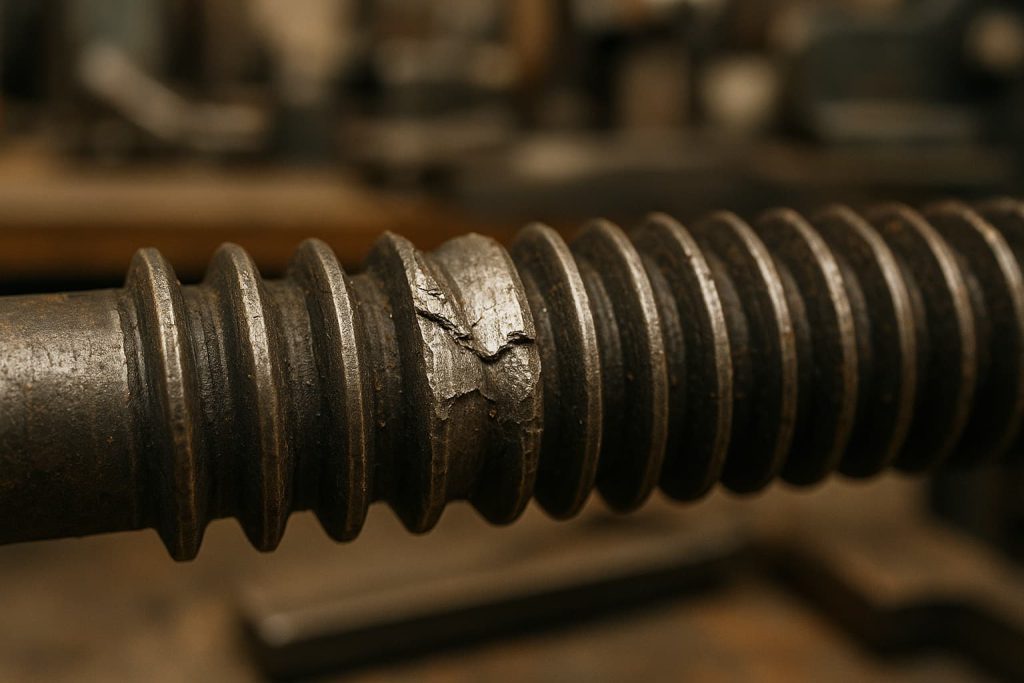

- سایش و خوردگی نوک دندانه
یکی از مشکلات رایج نوک دندانه پیچ‌ها، سایش و خوردگی آن‌ها است. در پیچ‌هایی که از مواد با کیفیت پایین یا طراحی ضعیف استفاده شده باشد، نوک دندانه ممکن است به سرعت سایش پیدا کرده و کارایی پیچ را کاهش دهد. سایش نوک دندانه می‌تواند منجر به لغزش پیچ در هنگام نصب یا کاهش قدرت اتصال شود. - نوک دندانه‌های شکسته یا آسیب دیده
در پیچ‌های با نوک دندانه آسیب‌دیده یا شکسته، امکان ایجاد اتصال ضعیف و ناپایدار وجود دارد. این مشکل می‌تواند ناشی از استفاده نادرست، اعمال فشار زیاد یا استفاده در شرایط سخت باشد. در این شرایط، پیچ قادر به ایجاد اتصال محکم نخواهد بود و ممکن است باعث شکستگی و خرابی در پروژه‌های حساس شود. - عدم تطابق نوک دندانه با مواد مورد استفاده
اگر نوک دندانه پیچ به درستی با مواد مورد استفاده برای نصب تطابق نداشته باشد، ممکن است پیچ به درستی در محل نصب نشود. این امر می‌تواند منجر به اتصالات ضعیف و در نتیجه مشکلات جدی در پروژه‌ها شود. برای مثال، در پیچ‌هایی که در محیط‌های نرم مانند آلومینیوم یا پلاستیک نصب می‌شوند، طراحی نوک دندانه باید به گونه‌ای باشد که از آسیب دیدگی و لغزش جلوگیری کند. - خطای طراحی در نوک دندانه
طراحی نادرست نوک دندانه می‌تواند به مشکلات مختلفی منجر شود. به عنوان مثال، اگر نوک دندانه خیلی تیز یا خیلی کُند باشد، این می‌تواند باعث کاهش قدرت اتصال پیچ و ایجاد مشکلات در نصب شود. طراحی دقیق و استاندارد نوک دندانه یکی از عوامل حیاتی در جلوگیری از این مشکلات است. - مشکلات تولید و کنترل کیفیت
یکی دیگر از مشکلات رایج، خطاهای تولیدی است که می‌تواند منجر به نقص در نوک دندانه پیچ‌ها شود. این مشکلات می‌تواند شامل استفاده از مواد نامرغوب، فرآیند تولید ضعیف یا عدم رعایت استانداردهای کنترل کیفیت باشد. برای جلوگیری از این مشکلات، فرآیند تولید پیچ‌ها باید تحت نظارت دقیق قرار گیرد و استانداردهای کیفیت به دقت رعایت شود.
در نهایت، حل این مشکلات می‌تواند موجب افزایش طول عمر پیچ‌ها و بهبود عملکرد آن‌ها در اتصالات مختلف شود. تولید پیچ‌های با نوک دندانه دقیق و با کیفیت بالا، به ویژه در صنایع حساس، از اهمیت بالایی برخوردار است.
بهینه‌سازی تولید پیچ‌ها با نوک دندانه دقیق
بهینه‌سازی تولید پیچ‌ها با نوک دندانه دقیق یکی از مراحل کلیدی در فرآیند طراحی و تولید پیچ‌های با کیفیت است. این امر نه تنها بر افزایش کیفیت پیچ‌ها تأثیر می‌گذارد بلکه هزینه‌های تولید را نیز کاهش می‌دهد و عمر مفید محصولات را بهبود می‌بخشد. در اینجا به برخی از روش‌های بهینه‌سازی تولید پیچ‌ها با نوک دندانه دقیق پرداخته شده است:

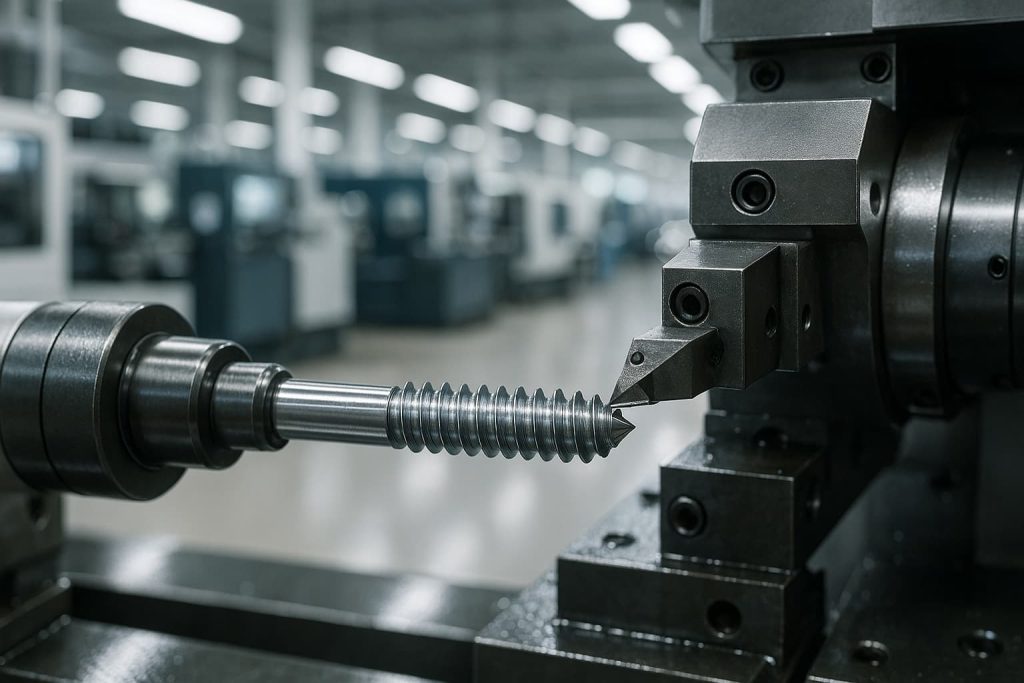

- استفاده از تکنولوژی‌های پیشرفته در تولید
یکی از بهترین راه‌ها برای بهینه‌سازی تولید پیچ‌ها، استفاده از ماشین‌آلات و تکنولوژی‌های پیشرفته در فرآیند تولید است. دستگاه‌های CNC (کنترل عددی کامپیوتری) و دستگاه‌های لیزری می‌توانند دقت بالایی در تولید پیچ‌های با نوک دندانه دقیق فراهم کنند. این تکنولوژی‌ها به تولیدکنندگان این امکان را می‌دهند که پیچ‌ها را با حداقل خطا و در ابعاد دقیق تولید کنند، به طوری که نوک دندانه‌ها کاملاً مطابق با استانداردهای فنی باشند. - استفاده از مواد با کیفیت بالا
انتخاب مواد مناسب برای تولید پیچ‌ها از اهمیت بالایی برخوردار است. استفاده از فلزات مقاوم و با کیفیت بالا مانند فولاد ضدزنگ یا آلیاژهای خاص می‌تواند تأثیر زیادی در بهبود کیفیت نوک دندانه‌ها و در نتیجه عملکرد پیچ‌ها داشته باشد. مواد با کیفیت بالا، علاوه بر افزایش استحکام پیچ‌ها، مانع از سایش و آسیب به نوک دندانه در طی استفاده می‌شوند. - کنترل دقیق فرآیند تولید
در هر مرحله از فرآیند تولید پیچ، کنترل کیفیت بسیار مهم است. این کنترل‌ها شامل بررسی دقیق ابعاد نوک دندانه، صاف بودن سطح دندانه‌ها، و مقاومت پیچ در برابر فشار و کشش هستند. استفاده از ابزارهای اندازه‌گیری دقیق مانند میکرومتر، کولیس دیجیتال و گيج دندانه می‌تواند به تأمین دقت در فرآیند تولید کمک کند. - بهینه‌سازی طراحی برای کاهش هزینه‌ها
طراحی پیچ‌ها باید به گونه‌ای باشد که علاوه بر کارایی بالا، هزینه‌های تولید را نیز کاهش دهد. به عنوان مثال، طراحی نوک دندانه به گونه‌ای که در فرآیند تولید نیاز به ماشینکاری کمتری داشته باشد، می‌تواند به کاهش هزینه‌ها کمک کند. همچنین، استفاده از روش‌های تولید انبوه مانند ریخته‌گری یا پرس‌کاری می‌تواند به کاهش هزینه‌ها و بهبود کارایی فرآیند تولید کمک کند. - آموزش و آگاهی‌بخشی به تیم تولید
برای بهینه‌سازی تولید پیچ‌ها، آگاهی و آموزش کارکنان در تمامی مراحل تولید ضروری است. از طراحی اولیه تا مرحله پایانی، هم‌راستایی تیم تولید با استانداردها و شیوه‌های بهینه‌سازی، می‌تواند به دستیابی به پیچ‌های با نوک دندانه دقیق و با کیفیت کمک کند. بهبود فرآیندهای تولید نیازمند تیمی آموزش‌دیده و متعهد به کیفیت است.

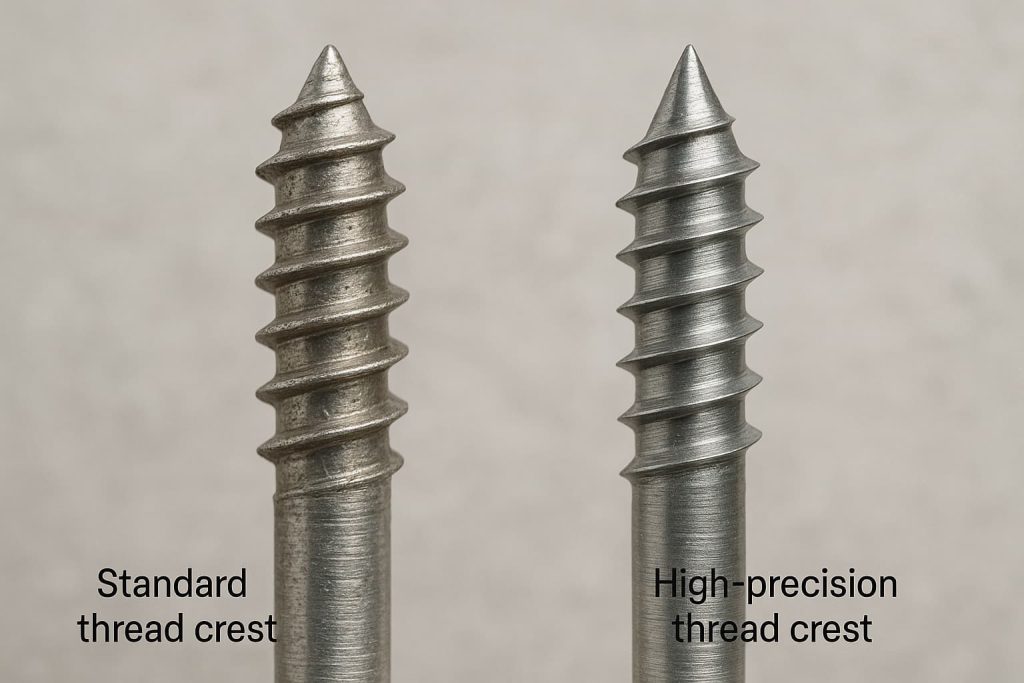

مقایسه پیچ‌های با نوک دندانه معمولی و پیچ‌های با نوک دندانه پیشرفته
در انتخاب پیچ‌ها برای پروژه‌های مختلف، توجه به طراحی نوک دندانه و نوع آن از اهمیت ویژه‌ای برخوردار است. پیچ‌ها با نوک دندانه معمولی و پیچ‌ها با نوک دندانه پیشرفته، هر کدام ویژگی‌ها و مزایای خاص خود را دارند. در اینجا به مقایسه پیچ‌های با نوک دندانه معمولی و پیچ‌های با نوک دندانه پیشرفته پرداخته شده است:
- پیچ‌های با نوک دندانه معمولی
- ویژگی‌ها: پیچ‌های با نوک دندانه معمولی معمولاً در پروژه‌های عمومی و غیرحساس استفاده می‌شوند. این پیچ‌ها برای اتصالات سبک و متوسط طراحی شده‌اند و اغلب در صنایع مختلف مانند ساخت و ساز و لوازم خانگی کاربرد دارند.
- مزایا: پیچ‌های با نوک دندانه معمولی هزینه تولید کمتری دارند و می‌توان آن‌ها را به راحتی تولید کرد. این پیچ‌ها معمولاً برای کاربردهایی که نیاز به استحکام بسیار بالا ندارند، مناسب هستند.
- معایب: پیچ‌های با نوک دندانه معمولی ممکن است در اتصالات تحت فشار یا در محیط‌های خاص دچار سایش یا لغزش شوند. همچنین، عمر مفید این پیچ‌ها نسبت به پیچ‌های با نوک دندانه پیشرفته کمتر است.
- پیچ‌های با نوک دندانه پیشرفته
- ویژگی‌ها: پیچ‌های با نوک دندانه پیشرفته برای کاربردهای خاص و حساس طراحی شده‌اند. این پیچ‌ها معمولاً در صنایع پیچیده‌تر مانند خودروسازی، هوافضا و تجهیزات پزشکی استفاده می‌شوند. نوک دندانه‌های پیچ‌های پیشرفته اغلب با تکنولوژی‌های خاص طراحی شده و می‌توانند مقاومت بالاتری در برابر فشار و سایش داشته باشند.
- مزایا: پیچ‌های با نوک دندانه پیشرفته دارای دقت بالاتری در طراحی و تولید هستند و می‌توانند در شرایط سخت و تحت فشارهای بالا به خوبی عمل کنند. این پیچ‌ها به دلیل طراحی دقیق نوک دندانه‌ها، لغزش کمتری دارند و در اتصالات حساس عملکرد بهتری ارائه می‌دهند.
- معایب: پیچ‌های با نوک دندانه پیشرفته معمولاً گران‌تر از پیچ‌های معمولی هستند. همچنین، فرآیند تولید این پیچ‌ها پیچیده‌تر و زمان‌برتر است.
- کدام یک را انتخاب کنیم؟
انتخاب بین پیچ‌های با نوک دندانه معمولی و پیچ‌های با نوک دندانه پیشرفته به نیازهای خاص پروژه بستگی دارد. اگر پروژه شما نیاز به پیچ‌هایی با استحکام بالا و مقاومت در برابر فشار و سایش دارد، پیچ‌های با نوک دندانه پیشرفته گزینه بهتری هستند. اما برای پروژه‌های سبک‌تر، پیچ‌های با نوک دندانه معمولی ممکن است انتخاب اقتصادی‌تری باشند.
سوالات متداول (FAQ)
در این بخش، به تعدادی از سوالات رایج و پرطرفدار درباره نوک دندانه پیچ‌ها و عملکرد آن‌ها پاسخ می‌دهیم. این سوالات می‌تواند به کاربران کمک کند تا اطلاعات بیشتری درباره ویژگی‌ها، عملکرد و انتخاب پیچ‌ها به دست آورند.
- آیا نوک دندانه فقط بر روی پیچ‌های فلزی تاثیر می‌گذارد؟
نوک دندانه پیچ‌ها نه تنها در پیچ‌های فلزی بلکه در پیچ‌های استفاده شده در مواد نرم‌تر مانند چوب، پلاستیک و آلومینیوم نیز تأثیرگذار است. طراحی دقیق نوک دندانه می‌تواند به جلوگیری از لغزش و بهبود اتصال در هر نوع ماده‌ای کمک کند. - چگونه می‌توان تشخیص داد که نوک دندانه یک پیچ نیاز به اصلاح دارد؟
اگر نوک دندانه پیچ ساییده شده، شکسته یا فرسوده باشد، معمولاً پیچ نمی‌تواند به درستی در محل خود قرار گیرد. در این صورت، شما باید پیچ را تعویض کرده یا نوک دندانه را اصلاح کنید. همچنین اگر پیچ در حین نصب لغزش کند یا به سختی وارد شود، نشان‌دهنده مشکلات در نوک دندانه است. - آیا نوک دندانه می‌تواند بر سرعت نصب پیچ تأثیر بگذارد؟
بله، نوک دندانه دقیق و طراحی‌شده می‌تواند به طور قابل توجهی سرعت نصب پیچ را افزایش دهد. پیچ‌هایی که نوک دندانه‌های صحیح و دقیق دارند، به راحتی و سریع‌تر در مواد مختلف نصب می‌شوند، در حالی که پیچ‌های با نوک دندانه ناقص یا نادرست ممکن است موجب دشواری در نصب و کاهش سرعت شوند. - آیا پیچ‌هایی با نوک دندانه‌های دقیق‌تر گران‌تر هستند؟
معمولاً پیچ‌هایی که دارای نوک دندانه دقیق‌تر و طراحی پیشرفته‌تری هستند، هزینه تولید بیشتری دارند. این پیچ‌ها برای استفاده در شرایط خاص یا صنایع حساس طراحی شده‌اند و بنابراین قیمت بالاتری دارند. با این حال، در پروژه‌هایی که نیاز به استحکام بالا دارند، ارزش این پیچ‌ها به خوبی جبران می‌شود. - آیا می‌توان نوک دندانه پیچ‌ها را تغییر داد؟
تغییر یا اصلاح نوک دندانه پیچ‌ها به طور مستقیم امکان‌پذیر نیست. اگر پیچ دچار آسیب در نوک دندانه شده باشد، بهترین کار تعویض پیچ با یک پیچ جدید است که نوک دندانه سالم و دقیق دارد.
جمع‌بندی نهایی
نوک دندانه یا کرست، بسیار فراتر از یک لبه ساده است. این یک سطح مهندسی‌شده است که به عنوان سنگ بنای اندازه‌گیری‌های استاندارد عمل کرده و با طراحی هوشمندانه خود، به افزایش دوام، ایمنی و کیفیت کلی یک اتصال کمک شایانی می‌کند. درک این جزئیات، نشان‌دهنده تفاوت بین یک محصول استاندارد و یک محصول غیراستاندارد است.
