درگیری رزوه (Thread Engagement)

صرفاً بستن یک پیچ درون مهره به معنای ایجاد یک اتصال ایمن نیست. یکی از مهم‌ترین عواملی که استحکام نهایی یک اتصال رزوه‌ای را تعیین می‌کند، مفهوم مهندسی “درگیری رزوه” (Thread Engagement) است. این اصطلاح به طول محوری (Axial Length) که رزوه‌های پیچ (خارجی) با رزوه‌های مهره (داخلی) در تماس و درگیری کامل هستند، اشاره دارد. درگیری ناکافی، یکی از دلایل اصلی شکست اتصالات و کنده شدن رزوه‌هاست.

در این مقاله از دانشنامه تخصصی، به صورت عمیق به بررسی این مفهوم حیاتی، قوانین سرانگشتی و تأثیر آن بر ایمنی و طراحی اتصالات می‌پردازیم.

درگیری رزوه چیست؟

به زبان ساده، درگیری رزوه، عمقی است که پیچ در مهره یا یک سوراخ رزوه‌دار فرو می‌رود. این طول درگیری، سطح مقطع برشی کل رزوه‌ها را مشخص می‌کند. وظیفه اصلی این سطح درگیر، تحمل و انتقال نیروی کششی اعمال شده به پیچ، به قطعه کار است. یک اتصال خوب باید دارای درگیری کافی باشد تا اطمینان حاصل شود که:

• نیرو به طور یکنواخت بین دنده‌ها توزیع می‌شود.
• اتصال در برابر نیروی محوری، مقاومت کافی برای جلوگیری از کنده شدن رزوه (Thread Stripping) را دارد.
• استحکام اتصال توسط خود پیچ تعیین می‌شود، نه توسط رزوه‌ها.

چرا طول درگیری رزوه مهم است؟

یک اتصال رزوه‌ای می‌تواند به دو شکل اصلی دچار شکست شود: شکست کششی پیچ (Bolt Fracture) یا کنده شدن رزوه‌ها (Thread Stripping). هدف اصلی در طراحی یک اتصال ایمن، اطمینان از این است که رزوه‌های درگیر، قوی‌تر از خودِ پیچ باشند. به عبارت دیگر:

یک اتصال خوب طوری طراحی می‌شود که در صورت اعمال بار بیش از حد، خود پیچ بشکند، نه اینکه رزوه‌های آن کنده شوند.

دلیل این امر این است که شکست پیچ یک پدیده قابل مشاهده و واضح است، در حالی که کنده شدن رزوه‌ها می‌تواند به صورت پنهانی رخ دهد و یک اتصال ظاهراً سفت، در عمل هیچ نیرویی را تحمل نکند. طول درگیری رزوه، فاکتور کلیدی برای تضمین این حالت ایمن است.

قانون سرانگشتی طلایی: قانون “یک برابر قطر”

یک قانون مهندسی بسیار معروف و کاربردی می‌گوید: برای یک اتصال فولادی (پیچ فولادی در مهره فولادی)، طول درگیری رزوه باید حداقل برابر با قطر اسمی پیچ (Nominal Diameter) باشد. برای مثال، یک پیچ M10 باید حداقل 10 میلی‌متر در یک مهره فولادی درگیر شود.
این قانون تضمین می‌کند که مساحت برشی کل رزوه‌های درگیر، از مساحت مقطع کششی خود پیچ بیشتر باشد و در نتیجه، پیچ به نقطه شکست خود برسد قبل از آنکه رزوه‌ها کنده شوند.

وقتی قانون سرانگشتی تغییر می‌کند: تأثیر جنس مواد

قانون “یک برابر قطر” فقط زمانی صادق است که استحکام مواد پیچ و مهره تقریباً یکسان باشد (مانند فولاد در فولاد). اگر پیچ در ماده‌ای نرم‌تر بسته شود، طول درگیری باید افزایش یابد تا ضعف ماده نرم‌تر جبران شود.

• پیچ فولادی در چدن: طول درگیری پیشنهادی 1.25 برابر قطر است.
• پیچ فولادی در آلومینیوم: طول درگیری پیشنهادی 1.5 تا 2 برابر قطر است.
• پیچ فولادی در پلاستیک: طول درگیری بسیار بیشتر است و اغلب به طراحی و نوع پلاستیک بستگی دارد (گاهی بیش از 2 برابر قطر).

جدول راهنمای طول درگیری رزوه بر اساس مواد

جدول زیر یک راهنمای سریع برای انتخاب طول درگیری مناسب ارائه می‌دهد.

انواع درگیری رزوه

درگیری رزوه (Thread Engagement) به میزان درگیری دندانه‌های پیچ و مهره اشاره دارد. این ویژگی تأثیر زیادی بر استحکام اتصال پیچ، پایداری و مقاومت آن دارد. بسته به نیاز پروژه و نوع اتصال، درگیری رزوه می‌تواند به صورت کامل یا جزئی باشد. در این بخش، به بررسی انواع درگیری رزوه و ویژگی‌های هر کدام می‌پردازیم:

• درگیری رزوه کامل (Full Thread Engagement)

تعریف: در این نوع از درگیری، تمام طول پیچ با رزوه پوشانده می‌شود و دندانه‌ها از انتها تا سر پیچ به طور کامل درگیر می‌شوند.

مزایا:

• اتصال محکم‌تر و مقاوم‌تر در برابر کشش و فشار
• مناسب برای پیچ‌هایی که تحت بارهای سنگین یا دینامیکی قرار دارند
• توزیع یکنواخت فشار و کشش در طول پیچ

کاربرد: در پیچ‌های ساختمانی، صنعتی، نفت و گاز و خودروسازی برای اتصالات مقاوم و با استحکام بالا استفاده می‌شود.

• درگیری رزوه جزئی (Partial Thread Engagement)

تعریف: در این نوع درگیری، تنها بخش محدودی از پیچ به رزوه مجهز است و بخشی از پیچ بدون رزوه باقی می‌ماند.

مزایا:

• مناسب برای پیچ‌هایی که نیاز به مقاومت کمتر در برابر کشش دارند
• هزینه تولید کمتر به دلیل کاهش مصرف مواد رزوه
• امکان استفاده در پیچ‌هایی که فقط برای فشار محوری جزئی طراحی شده‌اند

کاربرد: این نوع از پیچ‌ها برای اتصالات کم فشار و صنعتی غیرحساس مانند اتصالات کابلی یا اتصالات پوششی استفاده می‌شود.

تفاوت‌های کلیدی بین درگیری رزوه کامل و جزئی

درگیری رزوه کامل بیشتر در پیچ‌های صنعتی سنگین استفاده می‌شود که نیاز به مقاومت بالا دارند، در حالی که درگیری رزوه جزئی در اتصالات سبک یا پیچ‌هایی که تنها به نیروی کششی کمی نیاز دارند، استفاده می‌شود.

درگیری کامل معمولاً در پیچ‌هایی که نیاز به پایداری و استحکام بیشتر دارند، مثل پیچ‌های ساختمانی و مکانیکی ترجیح داده می‌شود.

تاثیر درگیری رزوه بر استحکام اتصال پیچ

درگیری رزوه تأثیر زیادی بر استحکام پیچ‌ها و پایداری اتصال دارد. مقدار درگیری رزوه مستقیماً بر عملکرد پیچ‌ها در محیط‌های پر فشار و دینامیکی تأثیر می‌گذارد. در این بخش، به بررسی چگونگی تاثیر درگیری رزوه بر استحکام پیچ و عملکرد آن در شرایط مختلف می‌پردازیم:

• چگونه درگیری رزوه باعث افزایش استحکام پیچ می‌شود؟

در پیچ‌هایی که دارای درگیری رزوه کامل هستند، تمام سطح پیچ در تماس با مهره قرار می‌گیرد، که باعث توزیع یکنواخت فشار و کشش در طول پیچ می‌شود. این طراحی باعث مقاومت بالاتر پیچ در برابر بارهای سنگین و فشارهای بالا می‌شود.

در پیچ‌هایی که درگیری رزوه جزئی دارند، فشار تنها در قسمتی از پیچ وارد می‌شود، که این می‌تواند موجب تمرکز بار در نقطه‌ای خاص و ایجاد نقاط ضعیف در اتصال شود. این نوع پیچ‌ها بیشتر برای اتصالات سبک‌تر و بارهای کمتر مناسب است.

• تاثیر درگیری رزوه بر پایداری اتصال

پیچ‌هایی با درگیری رزوه کامل معمولاً پایداری بالاتری دارند زیرا تمام رزوه‌های پیچ درگیر هستند و از لغزش یا حرکت پیچ جلوگیری می‌شود. این ویژگی باعث می‌شود که پیچ‌ها در اتصالات حساس و محیط‌های پر فشار عملکرد بهتری داشته باشند.

درگیری رزوه جزئی در برخی از پیچ‌ها ممکن است باعث حرکت پیچ یا لغزش شود، به ویژه زمانی که پیچ تحت بارگذاری‌های شدید قرار گیرد.

• چگونگی جلوگیری از لغزش پیچ با درگیری رزوه مناسب

درگیری رزوه کامل باعث می‌شود که ابزار نصب پیچ به راحتی در محل خود ثابت بماند و از لغزش آن جلوگیری شود. این امر در پیچ‌هایی که تحت نیروی کششی زیاد قرار دارند، اهمیت بیشتری دارد.

در پیچ‌هایی با درگیری رزوه جزئی، احتمال لغزش ابزار بیشتر است که می‌تواند منجر به شکست پیچ یا آسیب به درگیری رزوه شود. در این موارد، استفاده از پیچ‌هایی با درگیری رزوه کامل یا ابزارهای دقیق‌تر توصیه می‌شود.

رابطه درگیری رزوه و مقاومت در برابر خوردگی

درگیری رزوه (Thread Engagement) نه تنها بر استحکام و پایداری پیچ‌ها تاثیر می‌گذارد، بلکه نقش مهمی در مقاومت پیچ‌ها در برابر خوردگی ایفا می‌کند. وقتی پیچ‌ها در محیط‌هایی با رطوبت بالا، مواد شیمیایی یا دماهای شدید قرار می‌گیرند، درگیری رزوه می‌تواند تأثیر زیادی در کاهش آسیب‌های ناشی از خوردگی داشته باشد. در این بخش، به بررسی ارتباط بین درگیری رزوه و مقاومت در برابر خوردگی می‌پردازیم.

• چگونه درگیری رزوه باعث بهبود مقاومت پیچ در برابر خوردگی می‌شود؟

درگیری رزوه کامل باعث می‌شود که تمام دندانه‌های پیچ در تماس با مهره قرار بگیرند، که این ویژگی به توزیع یکنواخت فشار و کاهش نقاط ضعف کمک می‌کند. این ویژگی می‌تواند موجب جلوگیری از خوردگی در نقاط خاص شود که در پیچ‌هایی با درگیری جزئی، ممکن است در معرض خطر بیشتری قرار گیرند.

درگیری رزوه کامل می‌تواند از ایجاد فضاهای خالی که موجب تجمع رطوبت و مواد شیمیایی می‌شود، جلوگیری کند. این امر باعث کاهش خوردگی و زنگ‌زدگی پیچ‌ها در محیط‌های مرطوب و شیمیایی می‌شود.

• تاثیر درگیری رزوه در محیط‌های خاص

در محیط‌هایی مانند صنایع نفت و گاز یا دریایی که پیچ‌ها تحت آسیب‌های شدید خوردگی قرار دارند، پیچ‌هایی با درگیری رزوه کامل معمولاً عملکرد بهتری دارند، زیرا مواد شیمیایی و رطوبت نمی‌توانند به راحتی در پیچ تجمع کنند.

پیچ‌هایی که دارای درگیری رزوه جزئی هستند ممکن است در معرض خوردگی بیشتر قرار گیرند، زیرا نقاط غیررزوه‌ای در معرض آب و مواد شیمیایی قرار می‌گیرند.

• مقاومت در برابر خوردگی در صنایع مختلف

فولاد ضد زنگ و دیگر آلیاژهای مقاوم که در پیچ‌ها و مهره‌ها به کار می‌روند، معمولاً با درگیری رزوه کامل تولید می‌شوند تا مقاومت پیچ‌ها در برابر خوردگی افزایش یابد.

در صنایع پزشکی، پیچ‌های با درگیری رزوه کامل در برابر خوردگی ناشی از تماس با مایعات بیولوژیکی مقاومت بالاتری دارند.

فرآیند تولید پیچ‌ها با درگیری رزوه دقیق

در فرآیند تولید پیچ‌ها، طراحی و تولید دقیق درگیری رزوه یکی از عوامل کلیدی است که بر عملکرد پیچ‌ها و مقاومت آنها در برابر فشار و کشش تاثیر می‌گذارد. در این بخش، به بررسی روش‌های مختلف تولید پیچ‌ها با درگیری رزوه دقیق و تأثیر آن‌ها بر کیفیت پیچ‌ها می‌پردازیم.

• تراشکاری رزوه (Thread Cutting)

تعریف: در این روش، از دستگاه‌های تراشکاری یا ابزارهای برش برای ایجاد رزوه روی پیچ استفاده می‌شود. این روش معمولاً برای پیچ‌هایی که نیاز به درگیری رزوه دقیق دارند، به کار می‌رود.

ویژگی‌ها:

• دقت بالا در طراحی رزوه
• امکان تولید پیچ‌های خاص با نیازهای ویژه
• مناسب برای پیچ‌های سفارشی و مخصوص

مزایا: امکان ایجاد پیچ‌هایی با رزوه دقیق، مناسب برای پیچ‌های با طول خاص و درگیری جزئی یا کامل

معایب: زمان‌بر و هزینه‌بر در مقایسه با روش‌های دیگر، پیچیدگی در تولید پیچ‌های با تعداد زیاد

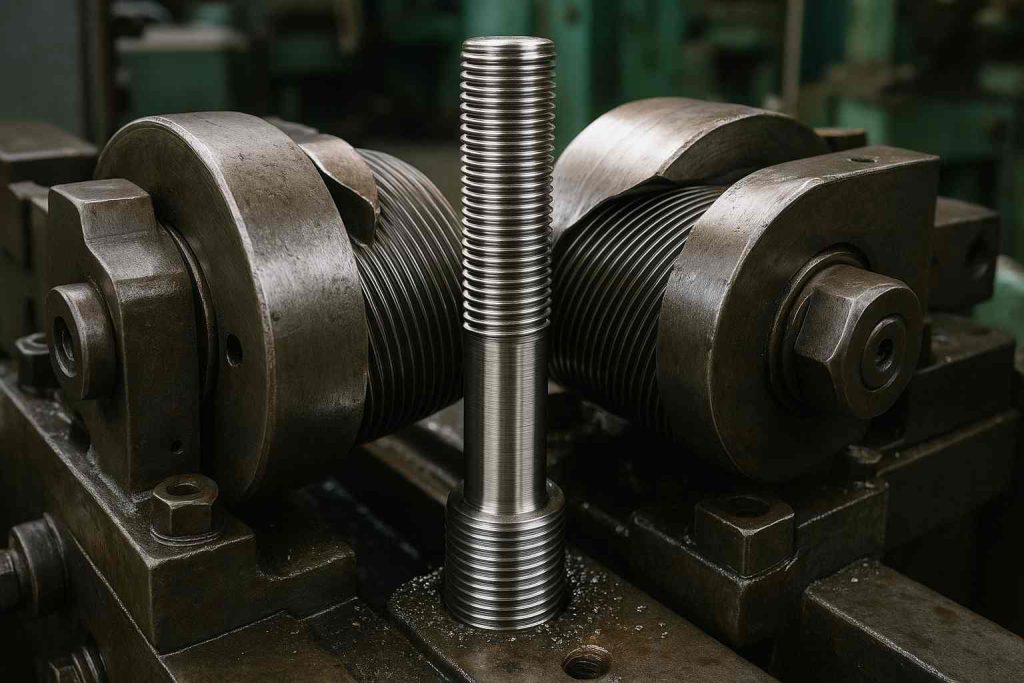

• رولینگ رزوه (Thread Rolling)

تعریف: در این فرآیند، از غلتک‌های فلزی برای شکل‌دهی رزوه‌ها به جای برش استفاده می‌شود. این روش به پیچ‌ها مقاومت بالا و دقت دقیق می‌بخشد.

ویژگی‌ها:

• مناسب برای پیچ‌هایی که نیاز به مقاومت بالا دارند
• تولید پیچ‌های با درگیری رزوه کامل
• استفاده در پیچ‌های با بارگذاری بالا

مزایا: تولید پیچ‌ها با دقت بالا و مقاومت بیشتر، کاهش هدر رفت مواد و افزایش بهره‌وری

معایب: نیاز به دستگاه‌های پیشرفته، محدودیت در تولید پیچ‌های با طراحی پیچیده

• سنگ‌زنی رزوه (Thread Grinding)

تعریف: این روش از دستگاه‌های سنگ‌زنی برای شکل‌دهی دقیق رزوه استفاده می‌کند. این روش بیشتر برای پیچ‌هایی که نیاز به دقت بالا و درگیری رزوه کامل دارند، به کار می‌رود.

ویژگی‌ها:

• مناسب برای پیچ‌هایی که نیاز به دقت فوق‌العاده دارند
• استفاده برای پیچ‌هایی با درگیری رزوه کامل
• ایجاد رزوه‌های با سطح صاف و مقاومت بالا

مزایا: دقت بسیار بالا در تولید پیچ‌های با رزوه دقیق، بهبود عملکرد پیچ‌ها در شرایط خاص مانند دماهای بالا

معایب: زمان‌بر و هزینه‌بر بودن فرآیند

• استفاده از چاپ سه‌بعدی (3D Printing)

تعریف: استفاده از چاپ سه‌بعدی برای تولید پیچ‌هایی با رزوه‌های خاص و درگیری رزوه دقیق. این روش در پیچ‌هایی با طراحی پیچیده کاربرد دارد.

ویژگی‌ها:

• امکان طراحی پیچ‌های سفارشی
• دقت بالا در تولید پیچ‌ها با درگیری رزوه دقیق

مزایا: امکان تولید پیچ‌های با طرح‌های پیچیده، کاهش زمان تولید و هزینه‌های فرآیند

معایب: محدودیت‌های مربوط به مقاومت مواد و دقت ابزارهای چاپ سه‌بعدی

مشکلات رایج در درگیری رزوه و راهکارها

در فرآیند استفاده و تولید پیچ‌ها، مشکلاتی در درگیری رزوه ممکن است بروز کنند که می‌تواند بر عملکرد و پایداری پیچ‌ها تأثیر بگذارد. در این بخش، به بررسی مشکلات رایج در درگیری رزوه و راهکارهای آن‌ها خواهیم پرداخت:

• عدم تطابق درگیری رزوه

مشکل: یکی از مشکلات رایج در پیچ‌ها عدم تطابق دقیق درگیری رزوه پیچ و مهره است. این موضوع می‌تواند باعث ایجاد اتصالات ضعیف و لغزش پیچ شود.

راهکار: استفاده از پیچ‌ها و مهره‌هایی که طبق استانداردهای بین‌المللی طراحی شده‌اند و دقت درگیری رزوه آن‌ها با ابعاد پیچ و مهره هم‌خوانی داشته باشد. همچنین، اطمینان از مطابقت دقیق ابزار نصب با پیچ‌ها از اهمیت زیادی برخوردار است.

• فرسایش و آسیب‌های سطح رزوه

مشکل: پیچ‌هایی که تحت بارگذاری سنگین یا استفاده طولانی‌مدت قرار دارند، ممکن است دچار فرسایش یا آسیب‌های سطحی در درگیری رزوه شوند. این مشکلات می‌تواند باعث کاهش استحکام اتصال و در نتیجه خرابی پیچ شود.

راهکار: استفاده از پیچ‌ها با آلیاژهای مقاوم و پوشش‌های مقاوم به سایش می‌تواند کمک کند تا درگیری رزوه آسیب نبیند. همچنین، استفاده از پیچ‌ها در شرایط مناسب و جلوگیری از بارگذاری زیاد می‌تواند از فرسایش درگیری رزوه جلوگیری کند.

• عدم عمق کافی در درگیری رزوه

مشکل: در برخی پیچ‌ها، عمق درگیری رزوه ممکن است به اندازه کافی نباشد. این مسئله می‌تواند باعث کاهش پایداری و مقاومت پیچ شود.

راهکار: انتخاب پیچ‌هایی با درگیری رزوه کامل و عمق رزوه مناسب می‌تواند از بروز این مشکل جلوگیری کند. پیچ‌های با درگیری رزوه دقیق و مناسب برای هر نوع کاربرد، مقاومت و پایداری بیشتری خواهند داشت.

• تغییر شکل رزوه

مشکل: در شرایطی که پیچ‌ها تحت بارهای زیاد قرار می‌گیرند، ممکن است رزوه پیچ دچار تغییر شکل شود، که این می‌تواند باعث لغزش پیچ یا شکست اتصال شود.

راهکار: استفاده از پیچ‌های با آلیاژهای مقاوم و طراحی دقیق رزوه می‌تواند از تغییر شکل رزوه جلوگیری کند. همچنین، اطمینان از استفاده صحیح از ابزار نصب و کنترل فشار در هنگام نصب پیچ‌ها می‌تواند این مشکل را کاهش دهد.

سوالات متداول درباره درگیری رزوه

در این بخش، به برخی از سوالات متداول در ارتباط با درگیری رزوه پاسخ خواهیم داد که ممکن است برای کاربران مفید و راهگشا باشد:

• چرا درگیری رزوه مهم است؟

پاسخ: درگیری رزوه باعث ایجاد اتصال محکم‌تر و مقاومت بیشتر در برابر فشار و کشش می‌شود. پیچ‌هایی که دارای درگیری رزوه مناسب هستند، پایداری بیشتری دارند و کمتر دچار لغزش یا شکست می‌شوند. در نتیجه، انتخاب نوع مناسب درگیری رزوه برای اتصالات پیچ و مهره اهمیت زیادی دارد.

• تفاوت‌های درگیری رزوه کامل و جزئی چیست؟

پاسخ: درگیری رزوه کامل به این معنی است که تمام طول پیچ با رزوه پوشانده شده و درگیر است، در حالی که در درگیری رزوه جزئی، فقط بخشی از پیچ رزوه دارد. درگیری رزوه کامل برای اتصالات مقاوم‌تر و پیچ‌هایی که در شرایط سخت‌تر قرار دارند مناسب‌تر است، در حالی که درگیری رزوه جزئی برای اتصالات سبک‌تر و پیچ‌هایی که تحت فشار کمتری قرار دارند، استفاده می‌شود.

• آیا درگیری رزوه بر طول عمر پیچ‌ها تأثیر دارد؟

پاسخ: بله، درگیری رزوه دقیق و مناسب می‌تواند به افزایش طول عمر پیچ‌ها کمک کند. پیچ‌هایی که درگیری رزوه کامل دارند، در برابر خوردگی، سایش و لغزش مقاوم‌تر هستند و اتصالات پایدارتری ایجاد می‌کنند. انتخاب پیچ با درگیری رزوه مناسب می‌تواند از خرابی پیچ‌ها در طول زمان جلوگیری کند.

• بهترین نوع درگیری رزوه برای استفاده در محیط‌های مرطوب کدام است؟

پاسخ: برای محیط‌های مرطوب یا صنایع دریایی، پیچ‌هایی با درگیری رزوه کامل و از جنس فولاد ضد زنگ یا آلیاژهای مقاوم به خوردگی توصیه می‌شود. این پیچ‌ها مقاومت بیشتری در برابر رطوبت و خوردگی دارند و در نتیجه طول عمر بیشتری خواهند داشت.

جمع‌بندی

درگیری رزوه یک پارامتر طراحی حیاتی است که نباید نادیده گرفته شود. به یاد داشته باشید که یک مهره استاندارد، طوری طراحی شده که طول درگیری لازم برای یک پیچ هم‌جنس را فراهم کند. اما هنگامی که پیچ را مستقیماً در یک قطعه کار رزوه‌دار می‌بندید، این وظیفه شماست که از کافی بودن عمق رزوه‌کاری و طول درگیری اطمینان حاصل کنید. این توجه به جزئیات، تفاوت بین یک اتصال آماتور و یک اتصال مهندسی‌شده، ایمن و قابل اطمینان را رقم می‌زند.
