در آناتومی پیچیده و دقیق یک رزوه، هر سطحی وظیفه مشخصی بر عهده دارد. در حالی که نوک (Crest) و پایه (Root) مرزهای فیزیکی رزوه را تعیین میکنند، این سطح جانبی (Thread Flank) است که به عنوان سطح کاری اصلی، تمام بارها را منتقل کرده و اتصال را برقرار میسازد. در واقع، سطح جانبی، شیبدارترین بخش پروفیل رزوه است که بین نوک و پایه قرار گرفته و قلب تپنده هر اتصال رزوهای به شمار میرود.
درک عملکرد و اهمیت این سطح برای هر مهندس و متخصص اتصالات ضروری است، زیرا زاویه، صافی سطح و کیفیت آن مستقیماً بر استحکام و کارایی پیچ و مهره تأثیر میگذارد.

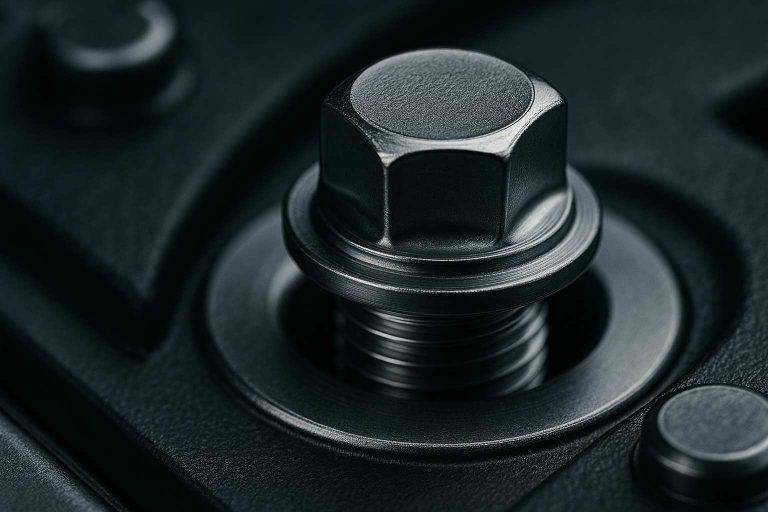

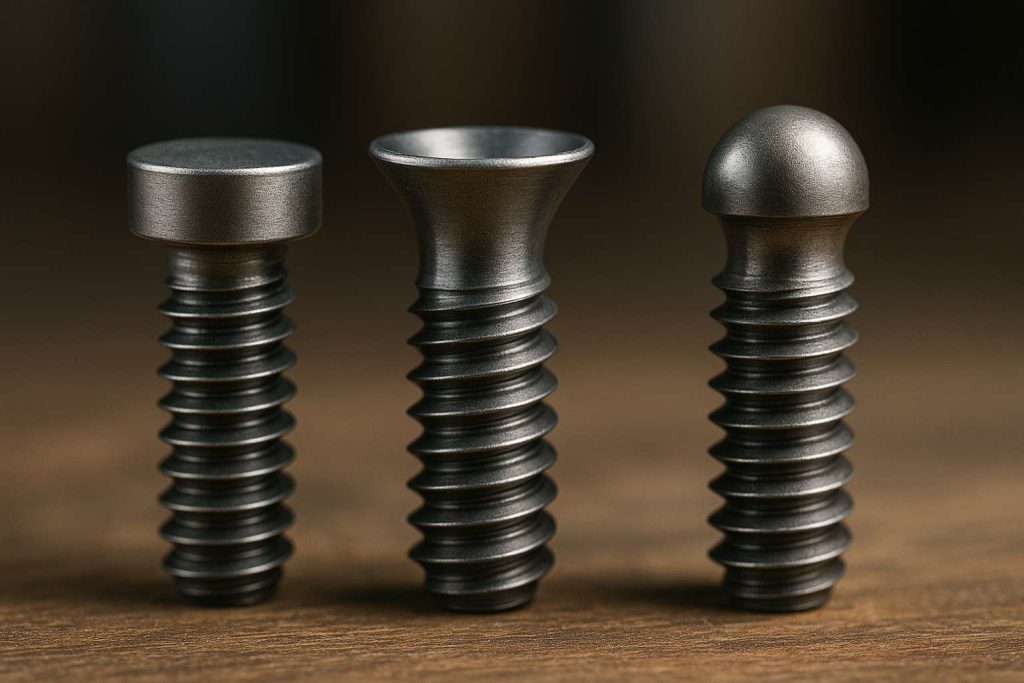

سطح جانبی رزوه چیست و چه نقشی دارد؟
سطح جانبی یا پهلوی رزوه، سطحی است که نوک (Crest) و پایه (Root) یک رزوه را به هم متصل میکند. این سطح، همان سطح شیبداری است که با سطح جانبی متناظر در مهره یا قطعه کار درگیر میشود. وظایف اصلی آن عبارتند از:
- کانال اصلی انتقال نیرو: هنگامی که یک پیچ سفت میشود، نیروی پیشتنیدگی (Clamping Force) از طریق تماس و فشار بین سطوح جانبی پیچ و مهره اعمال میشود.
- تعیینکننده زاویه رزوه: زاویه بین دو سطح جانبی یک دنده، زاویه رزوه (Thread Angle) را تعریف میکند (مثلاً ۶۰ درجه در رزوههای متریک و Unified).
- ایجاد اصطکاک و خاصیت خود قفلشوندگی: اصطکاک بین سطوح جانبی از شل شدن خود به خودی پیچ تحت بار جلوگیری میکند.

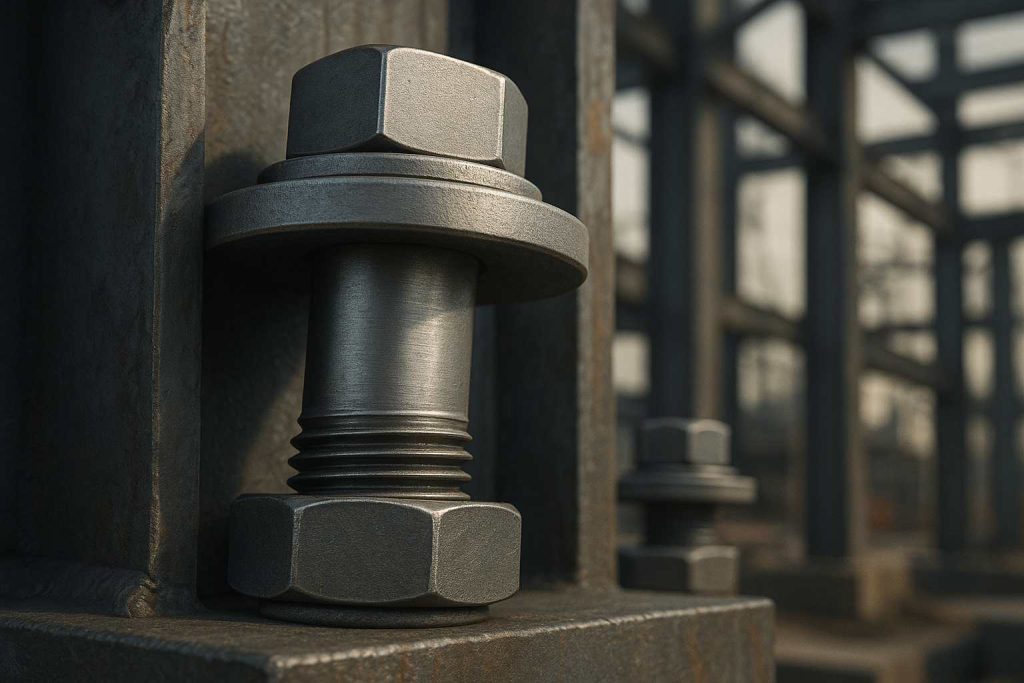

اهمیت مهندسی سطح جانبی (Flank)
جزئیات طراحی این سطح تأثیرات عمیقی بر عملکرد کلی اتصال دارد.
۱. زاویه سطح جانبی (Flank Angle)
زاویه سطح جانبی یک بدهبستان مهندسی است:
- زاویه کمتر (مانند رزوه Acme): اصطکاک کمتری ایجاد میکند و برای انتقال حرکت و قدرت ایدهآل است، اما خاصیت خود قفلشوندگی ضعیفتری دارد.
- زاویه بیشتر (مانند رزوه متریک ۶۰ درجه): اصطکاک بیشتری ایجاد میکند که منجر به خاصیت خود قفلشوندگی عالی میشود و آن را برای اتصالات ثابت (Fastening) ایدهآل میسازد.
۲. پرداخت سطح (Surface Finish)
کیفیت سطح جانبی بسیار مهم است. یک سطح جانبی صاف و دقیق، اصطکاک را قابل پیشبینیتر کرده و به تبدیل یکنواخت گشتاور به نیروی پیشتنیدگی کمک میکند. سطوح جانبی ناصاف میتوانند باعث ایجاد پدیده قفل شدن یا جوش سرد (Galling) شوند، به خصوص در مواد مستعد مانند فولاد ضد زنگ (استنلس استیل).
۳. درگیری کامل (Full Engagement)
برای یک اتصال قوی و قابل اطمینان، سطوح جانبی پیچ و مهره باید درگیری کامل و یکنواختی در سرتاسر طول رزوه داشته باشند. هرگونه نقص در پروفیل رزوه یا عدم همراستایی میتواند منجر به توزیع بار نامناسب و تمرکز تنش روی بخش کوچکی از سطوح جانبی شود که ریسک شکست را بالا میبرد.
مقایسه زاویه سطح جانبی در استانداردهای مختلف
زاویه سطح جانبی، مشخصه اصلی انواع رزوه است. جدول زیر این تفاوت را به خوبی نشان میدهد.
| استاندارد رزوه | زاویه کلی رزوه (بین سطوح جانبی) | ویژگی کلیدی مرتبط با سطح جانبی | کاربرد اصلی |
|---|---|---|---|
| متریک (ISO) و Unified (UNC/UNF) | ۶۰ درجه | تعادل عالی بین استحکام و خود قفلشوندگی. | اتصالات عمومی (Fastening) |
| رزوه Whitworth (BSW) | ۵۵ درجه | استاندارد قدیمی بریتانیایی، آببندی بهتر. | لوله کشی، اتصالات تحت فشار سیال. |
| رزوه ذوزنقهای (Acme) | ۲۹ درجه | اصطکاک کم، ایدهآل برای حرکت خطی. | پیچهای انتقال قدرت (لید اسکرو). |
| رزوه ارهای (Buttress) | نامتقارن (مثلاً ۷ درجه و ۴۵ درجه) | سطح جانبی یک طرف تقریباً عمود است تا بار محوری بسیار بالا را در یک جهت تحمل کند. | جکهای سنگین، گیرههای بزرگ، بدنه توپ. |
انواع سطح جانبی رزوه
سطح جانبی رزوه (Thread Flank) به قسمتهای کناری دندانههای پیچ گفته میشود که با فشار و بار مستقیم در تماس است. بسته به طراحی پیچ و شرایط استفاده، انواع مختلفی از سطح جانبی رزوه وجود دارند که هرکدام مزایا و معایب خاص خود را دارند. در این بخش، انواع مختلف سطح جانبی رزوه را بررسی خواهیم کرد:
- سطح جانبی رزوه صاف (Flat Flank)
تعریف: سطح جانبی رزوه صاف به سطحی اطلاق میشود که به طور کامل مستقیم و صاف است و هیچ انحراف یا انحنایی در آن وجود ندارد.
مزایا:
- افزایش ثبات و یکنواختی در اتصالات پیچ و مهره
- مناسب برای پیچهای با بارگذاری محوری بالا
- ایجاد مقاومت زیاد در برابر کشش و فشار
کاربردها: این نوع سطح جانبی بیشتر در پیچهای صنعتی و ساخت و ساز استفاده میشود که نیاز به اتصالات مقاوم و با دوام دارند.
- سطح جانبی رزوه مقعر (Concave Flank)
تعریف: در این نوع سطح جانبی، قسمت کناری رزوه به سمت داخل خمیده میشود، به گونهای که یک منحنی مقعر ایجاد میکند.
مزایا:
- افزایش مقاومت در برابر بارهای دینامیکی
- توزیع بهتر فشار و کاهش تمرکز آن در نقاط خاص
- مناسب برای اتصالات پیچیده و صنایع حساس
کاربردها: بیشتر در صنایع خودروسازی و مکانیک دقیق برای پیچهایی که در معرض ارتعاشات و تغییرات مداوم فشار قرار دارند، استفاده میشود.
- سطح جانبی رزوه محدب (Convex Flank)
تعریف: سطح جانبی رزوه محدب، سطحی است که به سمت خارج منحنی میشود و شکلی محدب ایجاد میکند. این طراحی باعث میشود که دندانههای پیچ از کنارهها قویتر باشند.
مزایا:
- افزایش مقاومت پیچ در برابر فشارهای جانبی
- مناسب برای پیچهای مورد استفاده در شرایط سخت و بارگذاریهای زیاد
- مقاومت بیشتر در برابر سایش و خوردگی
کاربردها: بیشتر در صنایع نفت و گاز و تجهیزات سنگین برای پیچهای با فشارهای زیاد و محیطهای سخت استفاده میشود.

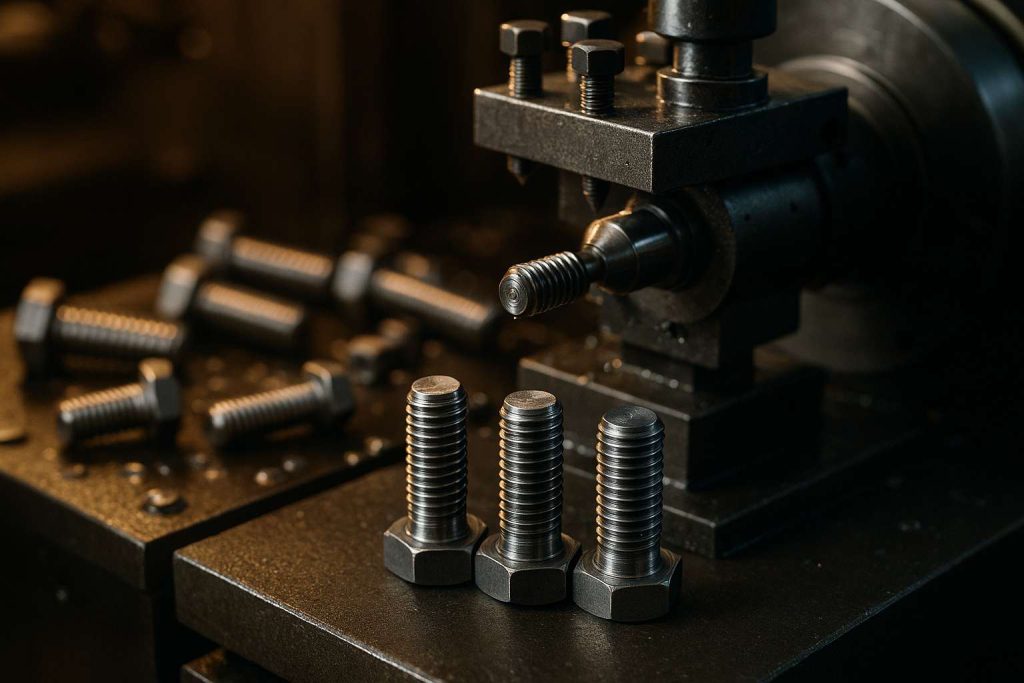

تاثیر سطح جانبی رزوه در استحکام پیچ و مهره
سطح جانبی رزوه نه تنها بر عملکرد پیچ و مهره تأثیر میگذارد بلکه نقش مستقیمی در استحکام و پایداری اتصال دارد. هر نوع سطح جانبی رزوه میتواند به گونهای خاص بر ویژگیهای مقاومت کششی و تحمل فشار پیچ اثر بگذارد. در این بخش، تاثیر سطح جانبی رزوه در استحکام پیچها و عملکرد اتصالات پیچ و مهره را بررسی خواهیم کرد.
- تاثیر سطح جانبی در توزیع فشار
سطح جانبی رزوه به عنوان ناحیهای از پیچ است که بیشتر با بار و فشار در تماس است. هرچه این سطح با دقت بیشتری طراحی شده باشد، فشار به طور یکنواختتری در طول رزوهها توزیع میشود.
سطح جانبی صاف باعث توزیع یکنواختتر فشار و مقاومت بهتر در برابر بارهای محوری میشود، در حالی که سطح مقعر فشار را به صورت بهتر و مقاومتر در برابر تغییرات سریع بارهای دینامیکی توزیع میکند.
پیچهایی که از سطح جانبی دقیق برخوردار هستند، میتوانند مقاومت بیشتری در برابر تغییرات فشار و کشش داشته باشند.
- ارتباط سطح جانبی با مقاومت کششی پیچ
یکی از عوامل کلیدی در تعیین مقاومت کششی پیچ، طراحی دقیق سطح جانبی رزوه است.
پیچهای با سطح جانبی صاف معمولاً مقاومت کششی بالاتری دارند زیرا فشار به طور یکنواخت بر روی سطح رزوه پخش میشود. این ویژگی در اتصالات پیچ و مهرهای که تحت کششهای مداوم قرار دارند، بسیار حائز اهمیت است.
سطح جانبی محدب میتواند به پیچ در تحمل فشارهای جانبی و کششی اضافی کمک کند، زیرا دندانهها به طور طبیعی در برابر سایش و خوردگی مقاومتر میشوند.
- تأثیر سطح جانبی بر عملکرد پیچها در شرایط مختلف
پیچها و مهرههایی که از سطح جانبی دقیق برخوردارند، عملکرد بهتری در شرایط کاری سخت خواهند داشت.
در پیچهای با سطح مقعر، عملکرد پیچ در محیطهای با ارتعاشات زیاد یا بارهای دینامیکی بهبود مییابد، زیرا این طراحی توزیع فشار را بهینه میکند.
در شرایطی که پیچها تحت بارهای سنگین یا دمای بالا قرار میگیرند، انتخاب سطح جانبی مناسب میتواند عمر پیچ را به طور چشمگیری افزایش دهد و احتمال شکست آن را کاهش دهد.

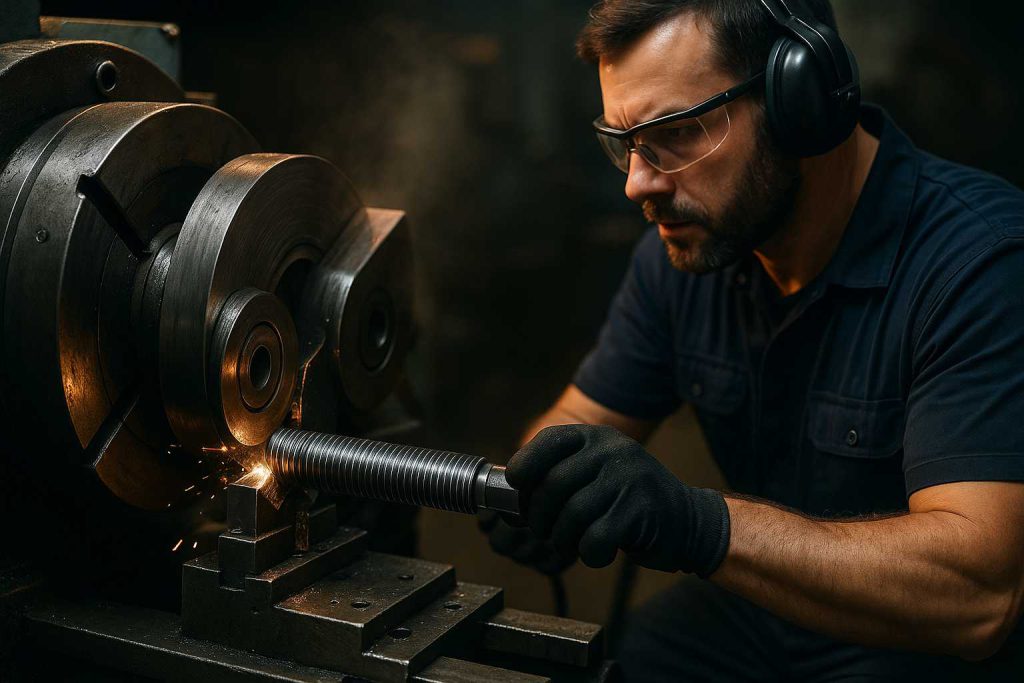

استانداردهای طراحی سطح جانبی رزوه
برای تولید پیچ و مهرههای با کیفیت، توجه به استانداردهای جهانی و ملی در طراحی سطح جانبی رزوه از اهمیت بالایی برخوردار است. این استانداردها به وضوح تعریف میکنند که چگونه باید سطح جانبی رزوه طراحی شود تا مقاومت، دقت و عملکرد پیچ در شرایط مختلف تضمین گردد. در این بخش به بررسی مهمترین استانداردهای طراحی سطح جانبی رزوه پرداخته میشود:
- استاندارد ISO (International Organization for Standardization)
ISO 68-1: این استاندارد به طراحی پیچهای متری و رزوههای خارجی اشاره دارد که سطح جانبی صاف و توزیع فشار یکنواخت را در پیچها تضمین میکند.
ISO 261: استانداردی برای تعیین اندازههای رزوه است که بخشهای مختلف پیچ از جمله سطح جانبی رزوه را در محدودهای دقیق تعریف میکند.
ISO 965-1: این استاندارد به طراحی پیچهای متری با ویژگیهای خاص مانند زاویه و نوع سطح جانبی رزوه توجه دارد.
- استاندارد DIN (Deutsches Institut für Normung)
DIN 13: یکی از استانداردهای شناختهشده برای پیچهای متری است که طراحی دقیق سطح جانبی رزوه را شامل میشود.
DIN 2999: این استاندارد به طراحی رزوههای مقاوم و با سطح جانبی دقیق برای پیچهایی که در صنایع سنگین استفاده میشوند، پرداخته است.
DIN 4762: برای پیچهایی که به دقت بالایی در طراحی سطح جانبی رزوه نیاز دارند، مورد استفاده قرار میگیرد.
- استاندارد ANSI/ASME (American National Standards Institute)
ANSI B1.1: این استاندارد برای رزوههای اینچی و سطح جانبی آنها مورد استفاده قرار میگیرد. در این استاندارد به وضوح طراحی سطح جانبی پیچها برای مقاومت بالا و پایداری اتصال در نظر گرفته شده است.
ASME B18.2.1: این استاندارد نیز به پیچهای اینچی پرداخته و مشخصات دقیق سطح جانبی رزوه و ابعاد آنها را برای بارگذاریهای مختلف در نظر گرفته است.

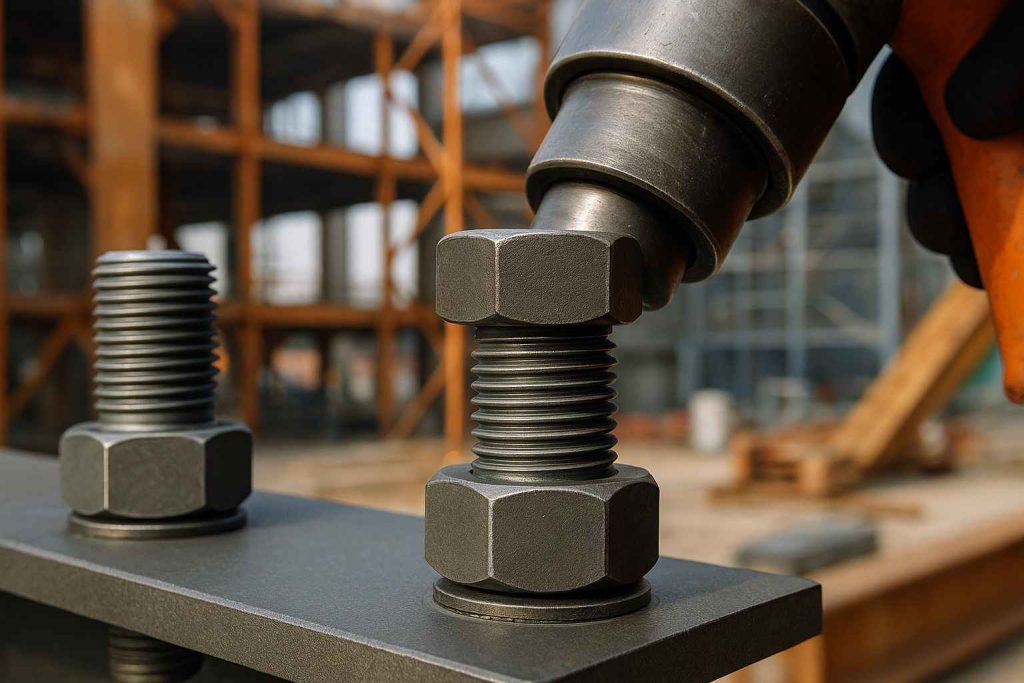

نحوه تولید سطح جانبی رزوه در فرآیند ساخت پیچ
فرآیند تولید پیچها و مهرهها نقش کلیدی در تعیین کیفیت سطح جانبی رزوه دارد. روشهای مختلف تولید هرکدام تأثیر مستقیمی بر دقت، مقاومت و عمر پیچها دارند. در این بخش به بررسی فرآیندهای تولید سطح جانبی رزوه پرداخته میشود:
- تراشکاری (Thread Cutting)
تعریف: در این روش، با استفاده از دستگاه تراشکاری یا ابزارهای برش رزوه بر روی سطح پیچ ایجاد میشود. این فرآیند معمولاً برای پیچهای دقیق و خاص استفاده میشود.
ویژگیها:
- مناسب برای پیچهای با ابعاد کوچک و پیشساخته
- دقت بالا در ساخت رزوه و سطح جانبی
- زمانبر و هزینهبر نسبت به روشهای دیگر
مزایا: این روش امکان ساخت پیچهای خاص با نیازهای دقیق طراحی را فراهم میآورد.
معایب: ممکن است سطح جانبی رزوه صاف نباشد و نیاز به پرداخت بعدی داشته باشد.
- رولینگ رزوه (Thread Rolling)
تعریف: در این فرآیند، از غلتکهای فلزی برای شکلدهی رزوهها به جای برش استفاده میشود. این فرآیند به رزوهها مقاومت بالا و دقت دقیق میبخشد.
ویژگیها:
- تولید پیچهای با سطح جانبی مقاوم و دقیق
- مناسب برای تولید پیچهای با حجم بالا
- کاهش احتمال تغییر شکل و ترک خوردگی
مزایا: باعث بهبود مقاومت پیچها در برابر فشار و کشش میشود.
معایب: نیاز به دستگاههای پیشرفته و مواد اولیه مقاوم دارد.
- سنگزنی رزوه (Thread Grinding)
تعریف: این روش از دستگاههای سنگزنی برای تراشیدن و شکلدهی دقیق رزوه استفاده میکند. این فرآیند برای پیچهای دقیق و با کیفیت بالا طراحی شده است.
ویژگیها:
- دقت بالا در ساخت سطح جانبی رزوه
- مناسب برای پیچهایی که نیاز به سطح صاف و بدون نقص دارند
- زمانبر و هزینهبر
مزایا: کیفیت بسیار بالای سطح رزوه و افزایش طول عمر پیچ
معایب: نیاز به تجهیزات گرانقیمت و فرآیند تولید پیچیده.
- روشهای جدید (Additive Manufacturing)
تعریف: استفاده از چاپ سهبعدی برای تولید پیچهایی با رزوههای خاص و سطوح جانبی دقیق.
ویژگیها:
- امکان تولید پیچهای با طراحی پیچیده
- کاهش زمان تولید پیچهای سفارشی
مزایا: کاهش هزینهها و افزایش انعطافپذیری در تولید پیچهای با طراحیهای خاص.
معایب: محدودیتهای مربوط به مقاومت مواد و میزان دقت در چاپ سهبعدی.

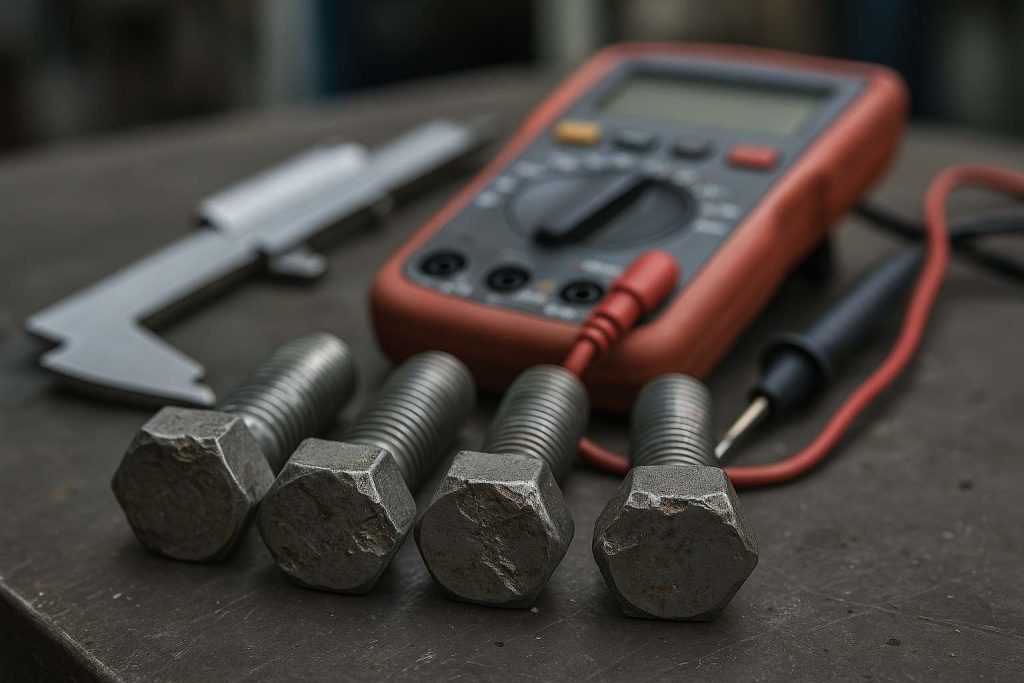

تاثیر کیفیت سطح جانبی رزوه در عملکرد پیچ
کیفیت سطح جانبی رزوه (Thread Flank) یکی از مهمترین عواملی است که عملکرد پیچ و مهرهها را تحت تأثیر قرار میدهد. سطح جانبی دقیق و مقاوم میتواند به طور مستقیم بر پایداری، استحکام و طول عمر پیچها تأثیر بگذارد. در این بخش، به تأثیرات کیفیت سطح جانبی رزوه در عملکرد پیچها خواهیم پرداخت:
- تاثیر کیفیت سطح جانبی در توزیع فشار
سطح جانبی رزوه باعث توزیع فشار به صورت یکنواخت در طول رزوهها میشود. اگر این سطح با دقت و کیفیت بالا تولید شده باشد، فشار به طور یکسان بر پیچ توزیع شده و از تمرکز فشار در نقاط خاص جلوگیری میشود.
سطح جانبی با کیفیت پایین ممکن است باعث ایجاد نقاط ضعف و تمرکز فشار در محلهای خاص شود که میتواند به شکست پیچ یا خرابی اتصالات منجر شود.
در پیچهای مورد استفاده در صنایع سنگین و ساختمانی، انتخاب سطح جانبی مقاوم و دقیق باعث افزایش مقاومت در برابر فشارهای سنگین میشود.
- افزایش مقاومت کششی پیچ
سطح جانبی دقیق و باکیفیت باعث افزایش مقاومت کششی پیچ میشود. پیچهایی که دارای سطح جانبی مقاوم و صاف هستند، میتوانند فشار بیشتری را تحمل کنند و در برابر کشش و فشار مقاومتر باشند.
پیچهایی که از سطح جانبی مقعر یا محدب برخوردارند، میتوانند مقاومت بیشتری در برابر فشارهای جانبی و کششی داشته باشند، به ویژه در شرایط ارتعاشات یا بارهای دینامیکی.
- بهبود عملکرد در شرایط خاص
پیچهای با سطح جانبی دقیق عملکرد بهتری در محیطهای سخت دارند. در شرایطی که پیچها تحت فشارهای بالا یا دمای شدید قرار میگیرند، سطح جانبی با کیفیت میتواند مقاومت پیچها را در برابر تغییرات دما و فشار حفظ کند.
سطح جانبی مقاوم در پیچها به افزایش طول عمر آنها کمک کرده و نیاز به تعمیرات و نگهداری را کاهش میدهد.

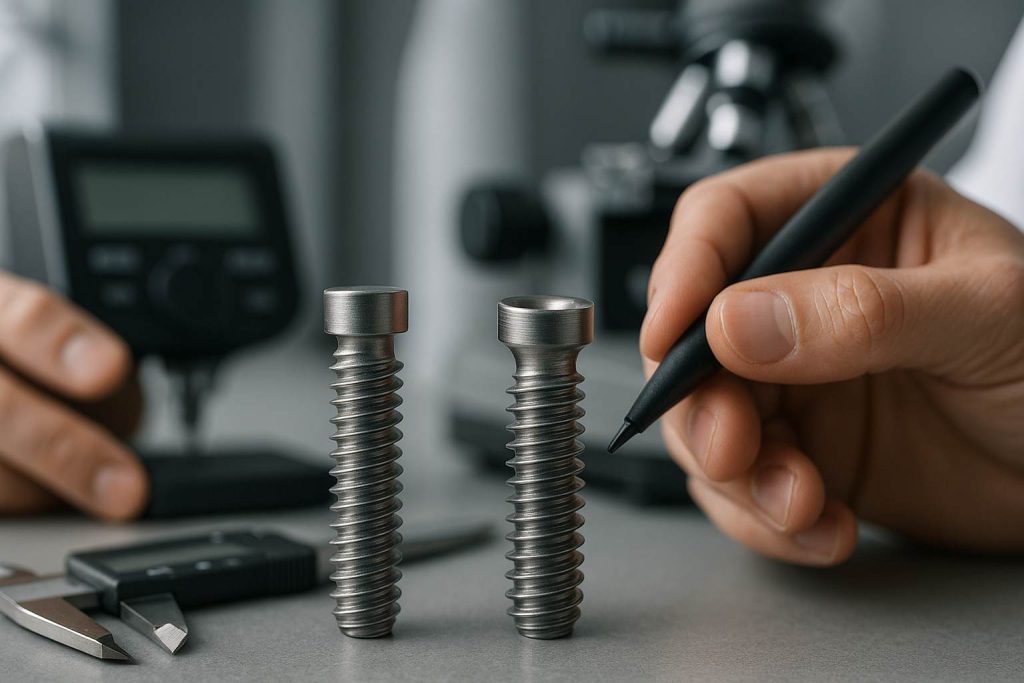

مشکلات رایج در سطح جانبی رزوه و راهکارها
در فرآیند تولید و استفاده از پیچها، ممکن است مشکلاتی در سطح جانبی رزوه به وجود آید که بر عملکرد پیچها تأثیر بگذارد. در این بخش، مشکلات رایج و راهکارهای آنها بررسی میشود:
- لبپر شدن سطح جانبی رزوه
مشکل: زمانی که پیچ تحت فشار زیاد قرار میگیرد، لبپر شدن یا خراشیدگی سطح جانبی رزوه ممکن است رخ دهد. این مشکل باعث آسیب به کیفیت اتصال و کاهش قدرت پیچ میشود.
راهکار: استفاده از پیچهای با طراحی دقیق و کیفیت بالا در تولید سطح جانبی رزوه و اطمینان از بارگذاری یکنواخت پیچها میتواند این مشکل را کاهش دهد. همچنین، انتخاب پیچهایی با پوشش مقاوم در برابر سایش و خوردگی توصیه میشود.
- خوردگی و زنگزدگی سطح جانبی
مشکل: قرار گرفتن پیچها در معرض رطوبت، مواد شیمیایی یا شرایط محیطی سخت میتواند باعث خوردگی و زنگزدگی سطح جانبی رزوه شود. این امر میتواند باعث کاهش استحکام و عملکرد پیچ شود.
راهکار: استفاده از پیچها با پوششهای ضدخوردگی مانند گالوانیزه، کرومکاری یا پوششهای خاص برای محافظت از سطح جانبی در برابر خوردگی و زنگزدگی، گزینهای مؤثر است. همچنین، نگهداری پیچها در شرایط خشک و تمیز به طول عمر آنها کمک میکند.
- تغییر شکل و فرسایش سطح جانبی
مشکل: پیچهایی که تحت فشار زیاد یا استفاده طولانیمدت قرار دارند، ممکن است دچار تغییر شکل یا فرسایش در سطح جانبی رزوه شوند. این مشکلات میتوانند باعث کاهش قدرت اتصال و خطر شکست پیچ شوند.
راهکار: انتخاب پیچهایی با سطح جانبی مقاوم و استفاده از پیچها در شرایط مناسب میتواند از این مشکلات جلوگیری کند. همچنین، استفاده از فرآیندهای تولید دقیق مانند رولینگ رزوه میتواند کیفیت سطح جانبی را بهبود بخشد.
- عدم تطابق در ابعاد سطح جانبی
مشکل: عدم تطابق در ابعاد رزوه و سطح جانبی میتواند منجر به ایجاد اتصال ضعیف و عدم هماهنگی در اتصالات پیچ و مهرهها شود.
راهکار: استفاده از پیچها مطابق با استانداردهای بینالمللی و اطمینان از تطابق دقیق ابعاد پیچها و مهرهها، میتواند این مشکل را برطرف کند.
جمعبندی
سطح جانبی رزوه (Thread Flank) صرفاً یک سطح شیبدار نیست؛ بلکه صحنه اصلی نمایش قدرت یک اتصال است. زاویه، پرداخت سطح و کیفیت این بخش، به طور مستقیم تعیینکننده میزان نیرویی است که یک اتصال میتواند تحمل کند، چقدر در برابر شل شدن مقاوم است و چگونه گشتاور اعمالی را به نیروی گیرایی تبدیل میکند. درک این مفهوم، دید شما را نسبت به عملکرد پیچ و مهره عمیقتر کرده و به شما در انتخاب بهترین اتصال برای هر کاربردی کمک میکند.
