در طراحی مهندسی یک پیچ، هر میلی‌متر و هر زاویه با هدفی مشخص ایجاد شده است. یکی از این پارامترهای حیاتی که به طور مستقیم بر نوع و میزان استحکام یک اتصال تأثیر می‌گذارد، ارتفاع رزوه (Thread Height) است. این مشخصه که به آن عمق رزوه (Thread Depth) نیز گفته می‌شود، یک بده‌بستان مهندسی هوشمندانه بین دو نوع مقاومت کلیدی را در یک پیچ تعریف می‌کند.
درک این مفهوم به شما کمک می‌کند تا به منطق پشت طراحی رزوه‌های دنده درشت و دنده ریز پی ببرید و انتخابی آگاهانه‌تر برای پروژه‌های خود داشته باشید. در این مقاله به صورت علمی این پارامتر کلیدی را بررسی می‌کنیم.
ارتفاع رزوه چیست؟

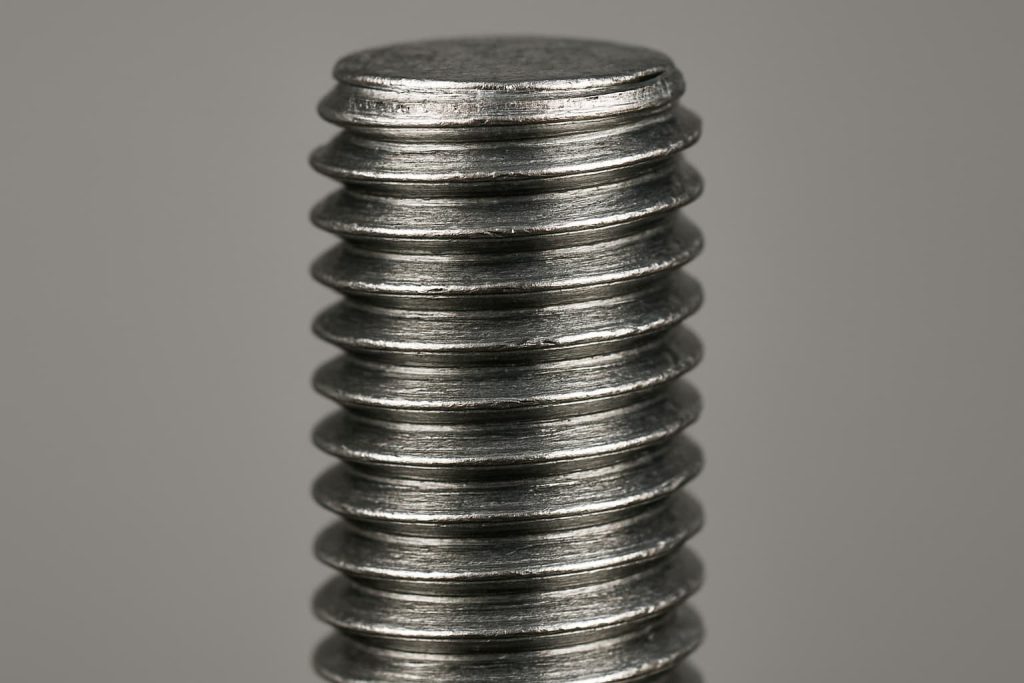

ارتفاع رزوه، فاصله عمودی از ریشه (Root) یا عمیق‌ترین نقطه شیار، تا نوک دندانه (Crest) یا بالاترین نقطه آن است. این پارامتر به سادگی نشان می‌دهد که دندانه‌های یک رزوه چقدر “بلند” هستند.
از نظر ریاضی، ارتفاع رزوه (H) نصف اختلاف بین قطر بزرگ و قطر کوچک پیچ است:
ارتفاع رزوه (H) = (قطر بزرگ - قطر کوچک) / 2
این ارتفاع یک ویژگی ذاتی از استاندارد رزوه (مانند M12x1.75) است و به طور مستقیم با گام رزوه (Pitch) در ارتباط است. رزوه‌های با گام درشت‌تر، معمولاً ارتفاع بیشتری نیز دارند.
ارتفاع رزوه و تأثیر آن بر استحکام
اهمیت اصلی ارتفاع رزوه در تأثیری است که بر دو نوع استحکام متفاوت می‌گذارد:

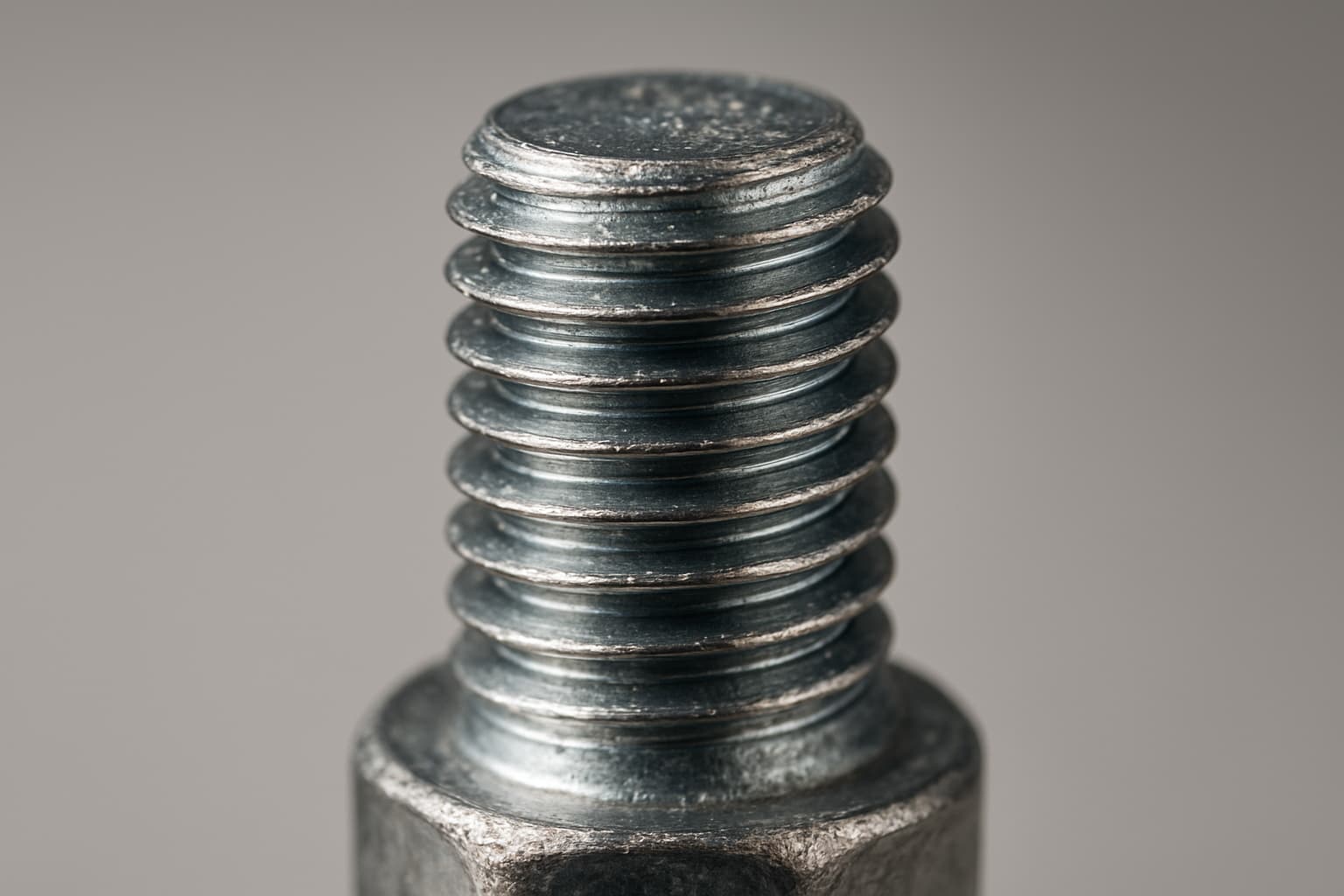

۱. رزوه‌های با ارتفاع بیشتر (مشخصه دنده درشت)
این رزوه‌ها دندانه‌های بلندتر و قوی‌تری دارند.
- مزیت: مقاومت بالا در برابر هرز شدن (Stripping): هر دندانه به تنهایی قوی‌تر است و سطح تماس بیشتری با مهره دارد. این ویژگی باعث می‌شود که رزوه در برابر نیروی برشی که منجر به کنده شدن دندانه‌ها می‌شود، بسیار مقاوم باشد.
- عیب: کاهش استحکام کششی هسته: برای ایجاد این دندانه‌های بلند، باید مواد بیشتری از هسته مرکزی پیچ تراشیده شود که این امر باعث کاهش قطر کوچک و در نتیجه، کاهش استحکام کششی کلی پیچ می‌شود.
۲. رزوه‌های با ارتفاع کمتر (مشخصه دنده ریز)
این رزوه‌ها دندانه‌های کوتاه‌تر اما هسته مرکزی ضخیم‌تری دارند.
- مزیت: استحکام کششی بالاتر هسته: به دلیل بزرگ‌تر بودن قطر کوچک، هسته مرکزی پیچ قوی‌تر است و می‌تواند نیروی کششی بیشتری را تحمل کند. این ویژگی آن‌ها را برای کاربردهای تحت بار بالا ایده‌آل می‌کند.
- عیب: حساسیت بیشتر به هرز شدن: دندانه‌های کوتاه‌تر، استحکام برشی کمتری دارند و در صورت اعمال گشتاور بیش از حد یا استفاده در مواد نرم، مستعدتر به آسیب هستند.
جدول مقایسه عملکرد بر اساس ارتفاع رزوه
جدول زیر به صورت خلاصه نشان می‌دهد که چگونه ارتفاع رزوه، عملکرد پیچ را در شرایط مختلف تحت تأثیر قرار می‌دهد.
| معیار عملکرد | رزوه با ارتفاع بیشتر (دنده درشت) | رزوه با ارتفاع کمتر (دنده ریز) |
|---|---|---|
| استحکام برشی دندانه‌ها (مقاومت به هرز شدن) | بالا | پایین |
| استحکام کششی هسته پیچ | خوب | عالی |
| مقاومت به لرزش و شل شدن | پایین | بالا |
چگونه ارتفاع رزوه بر عملکرد پیچ تأثیر می‌گذارد؟
ارتفاع رزوه تاثیرات زیادی بر عملکرد کلی پیچ‌ها دارد. از جمله مهم‌ترین تاثیرات می‌توان به موارد زیر اشاره کرد:
نقش در استحکام اتصال
ارتفاع رزوه یکی از عوامل اصلی در تعیین استحکام پیچ است. پیچ‌هایی که دارای ارتفاع رزوه بیشتر هستند، قادرند در مواد مختلف استحکام بیشتری ایجاد کنند. این پیچ‌ها معمولاً بیشتر در محیط‌های صنعتی و برای اتصالاتی که بارهای سنگین را تحمل می‌کنند، استفاده می‌شوند. در مقابل، پیچ‌هایی با ارتفاع رزوه کمتر برای استفاده در اتصالات سبک‌تر طراحی شده‌اند.
ارتفاع رزوه بالا، به دلیل افزایش سطح تماس دندانه‌ها، مقاومت بیشتری در برابر کشش، فشار و پیچش فراهم می‌کند. این ویژگی به ویژه در پیچ‌های مورد استفاده در ساختارهای فلزی و مکانیکی حائز اهمیت است.
اثر بر مقاومت به سایش
پیچ‌هایی با ارتفاع رزوه بیشتر معمولاً مقاومت بیشتری در برابر سایش دارند. دندانه‌های بلندتر و عمیق‌تر باعث می‌شوند که پیچ بهتر در مواد مختلف جای بگیرد و مقاومت به سایش بیشتری از خود نشان دهد. این ویژگی برای پیچ‌هایی که در معرض شرایط سخت و چالش‌برانگیز قرار دارند (مانند پیچ‌های استفاده شده در صنایع نفت و گاز یا صنایع خودروسازی) ضروری است.
ارتفاع رزوه بیشتر همچنین به پیچ کمک می‌کند که در برابر شرایط محیطی دشوار مانند دماهای بالا یا مواد خورنده مقاوم‌تر باشد.
عواملی که بر ارتفاع رزوه تأثیر می‌گذارند
ارتفاع رزوه تحت تاثیر چندین عامل قرار می‌گیرد که هر کدام می‌توانند خواص پیچ را تغییر دهند. این عوامل شامل طراحی پیچ، نوع مواد و حتی شرایط استفاده از پیچ‌ها هستند.
طراحی پیچ
طراحی پیچ تأثیر زیادی بر ارتفاع رزوه دارد. برای مثال، پیچ‌های با دندانه‌های خاص یا پیچ‌های با شکل‌های ویژه مانند پیچ‌های با دندانه‌های تیزتر یا پیچ‌هایی که به منظور خاصی طراحی شده‌اند، معمولاً ارتفاع رزوه متفاوتی دارند. در این نوع پیچ‌ها، ارتفاع رزوه باید به گونه‌ای تنظیم شود که در شرایط خاص کاربری بهترین عملکرد را داشته باشد.
نوع مواد

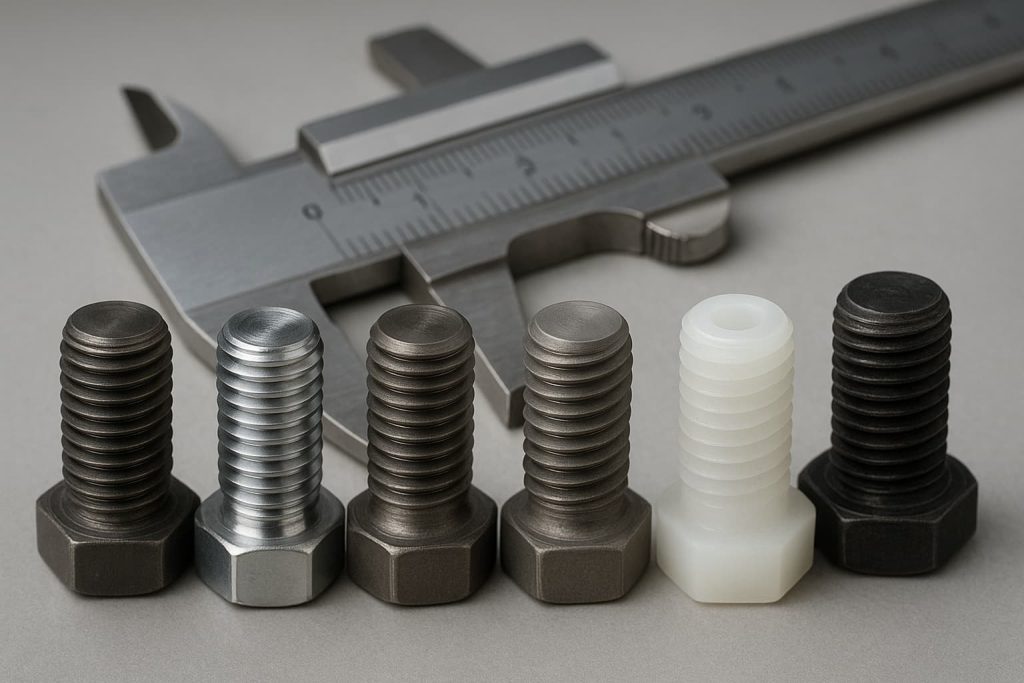

نوع موادی که پیچ در آن استفاده می‌شود، به طور مستقیم بر انتخاب ارتفاع رزوه تاثیر می‌گذارد. پیچ‌هایی که در مواد نرم‌تر مانند چوب یا پلاستیک استفاده می‌شوند، ممکن است نیاز به ارتفاع رزوه کمتری داشته باشند. در حالی که پیچ‌هایی که در فلزات یا مواد سخت‌تر استفاده می‌شوند، به دلیل نیاز به ایجاد اتصال محکم‌تر و مقاوم‌تر، معمولاً ارتفاع رزوه بیشتری دارند.
ارتفاع رزوه باید به گونه‌ای انتخاب شود که در شرایط مختلف کاربرد، پیچ بتواند بهترین عملکرد را ارائه دهد و اتصال مستحکمی برقرار کند.
انتخاب ارتفاع مناسب رزوه برای کاربردهای مختلف
انتخاب ارتفاع مناسب رزوه برای پیچ‌ها بستگی به کاربرد و محیط استفاده دارد. بسته به نیازهای خاص صنعتی، ارتفاع رزوه می‌تواند متفاوت باشد تا بهترین عملکرد را در شرایط مختلف ارائه دهد.
کاربردهای صنعتی
ارتفاع رزوه در پیچ‌ها نقش حیاتی در صنعت دارد. برای مثال، در صنایع خودروسازی، پیچ‌هایی با ارتفاع رزوه بلند معمولاً برای اتصالاتی که در معرض فشار و لرزش‌های زیاد قرار دارند، استفاده می‌شوند. این پیچ‌ها به دلیل ارتفاع بیشتر دندانه‌ها، اتصال محکمتری را فراهم می‌کنند که می‌تواند به‌خوبی بارهای سنگین را تحمل کند.
در صنایع دیگر مانند ساختمان‌سازی یا صنعت کشاورزی، پیچ‌های با ارتفاع رزوه متوسط یا کمتر ممکن است برای اتصال اجزای سبک‌تر و کم‌فشارتر مورد استفاده قرار گیرند. پیچ‌هایی که در ساخت سازه‌های فلزی یا سقف‌های شیروانی استفاده می‌شوند، معمولاً ارتفاع رزوه بیشتری دارند تا در برابر شرایط سخت و بارهای فشاری مقاومت کنند.
مقایسه پیچ‌های مختلف

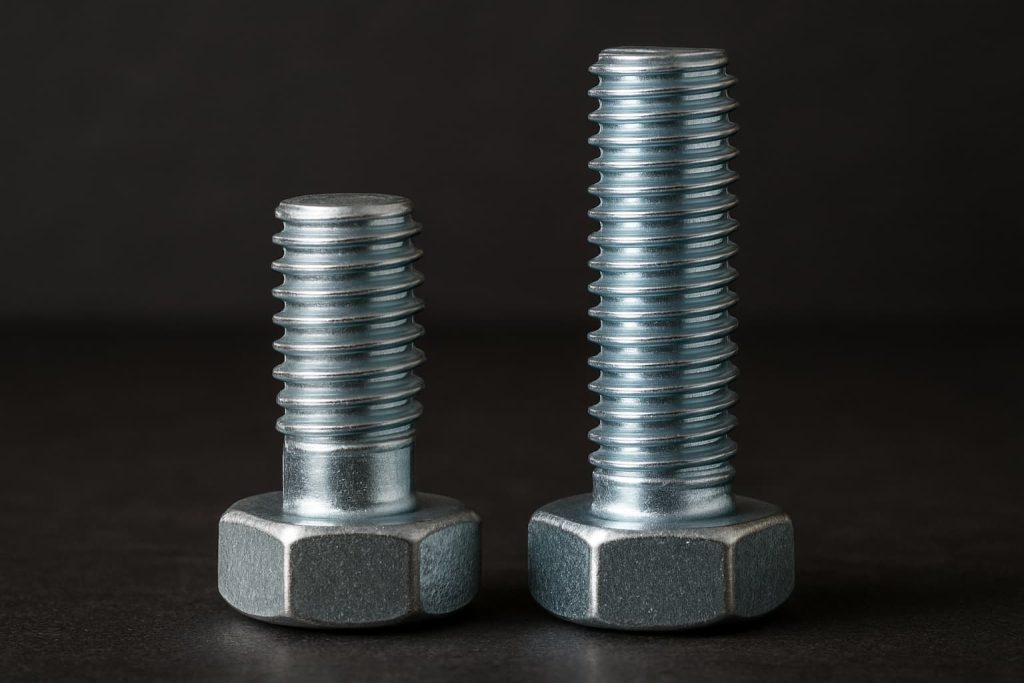

- پیچ‌های با ارتفاع رزوه بلند: این پیچ‌ها معمولاً برای استفاده در اتصالات با بار بالا و نیاز به استحکام بیشتر مناسب هستند. ارتفاع بیشتر رزوه‌ها سطح تماس بیشتری فراهم می‌کند و بنابراین استحکام بیشتری برای اتصال ایجاد می‌شود.
- پیچ‌های با ارتفاع رزوه کوتاه: این پیچ‌ها برای استفاده در اتصالاتی که نیاز به بار کمتر دارند مناسب‌ترند. پیچ‌های با ارتفاع رزوه کوتاه معمولاً در کاربردهایی با فشار کم یا اتصالات موقت مورد استفاده قرار می‌گیرند.
ارتفاع رزوه در انتخاب پیچ برای هر کاربرد خاص باید با توجه به نیازهای فنی و عملکردی دقیق تعیین شود تا پیچ به بهترین شکل در شرایط کاری قرار گیرد.
اهمیت رعایت استانداردها در ارتفاع رزوه
رعایت استانداردهای بین‌المللی در تعیین ارتفاع رزوه پیچ‌ها یکی از مهم‌ترین عواملی است که در عملکرد صحیح پیچ‌ها تاثیر دارد. این استانداردها به تولیدکنندگان و مصرف‌کنندگان کمک می‌کند تا پیچ‌هایی با کیفیت و قابلیت اطمینان بالا تولید و استفاده کنند.
استانداردهای بین‌المللی
برای اطمینان از کیفیت و عملکرد پیچ‌ها، استانداردهای مختلفی وجود دارد که تعیین‌کننده جزئیات فنی پیچ‌ها از جمله ارتفاع رزوه هستند. دو نمونه از مهم‌ترین استانداردها برای پیچ‌ها عبارتند از:
- ISO (International Organization for Standardization): این استانداردها به‌طور جهانی برای تعیین ویژگی‌های فنی پیچ‌ها از جمله ارتفاع رزوه، عمق رزوه، و اندازه دندانه‌ها مورد استفاده قرار می‌گیرند.
- ANSI (American National Standards Institute): این استانداردها به‌ویژه در ایالات متحده آمریکا برای تولید پیچ‌ها و دیگر اتصالات فلزی استفاده می‌شوند و شامل دستورالعمل‌هایی برای اندازه‌گیری دقیق ارتفاع رزوه پیچ‌ها هستند.
نتایج عدم رعایت استانداردها
عدم رعایت استانداردها در طراحی و تولید پیچ‌ها می‌تواند به مشکلاتی جدی منجر شود. برخی از این مشکلات عبارتند از:
- کاهش استحکام اتصال: اگر ارتفاع رزوه به درستی انتخاب نشود، پیچ نمی‌تواند بار مورد نظر را به‌خوبی تحمل کند، که ممکن است باعث شکست اتصال شود.
- افزایش خطر سایش و خوردگی: پیچ‌هایی که ارتفاع رزوه آن‌ها مناسب نیست، بیشتر در معرض سایش و خوردگی قرار دارند که می‌تواند منجر به کاهش عمر مفید پیچ و از دست رفتن عملکرد اتصال شود.
رعایت استانداردها در طراحی پیچ‌ها، از جمله ارتفاع رزوه، تضمین می‌کند که پیچ‌ها در شرایط مختلف به‌درستی عمل کنند و از ایمنی و کارایی اتصال‌ها اطمینان حاصل شود.
نحوه اندازه‌گیری ارتفاع رزوه
اندازه‌گیری دقیق ارتفاع رزوه برای اطمینان از کیفیت و کارایی پیچ‌ها ضروری است. روش‌های مختلفی برای اندازه‌گیری ارتفاع رزوه وجود دارد که هر کدام بسته به نوع پیچ و کاربرد آن می‌تواند مناسب باشد.
روش‌های اندازه‌گیری
برای اندازه‌گیری ارتفاع رزوه، ابزارهای خاصی وجود دارند که دقت بالایی را در این فرآیند ارائه می‌دهند. رایج‌ترین ابزارهای مورد استفاده عبارتند از:
- گج‌های رزوه (Thread Gauges): این ابزارها برای اندازه‌گیری دقیق ابعاد رزوه‌ها استفاده می‌شوند و می‌توانند به راحتی ارتفاع رزوه را اندازه‌گیری کنند.

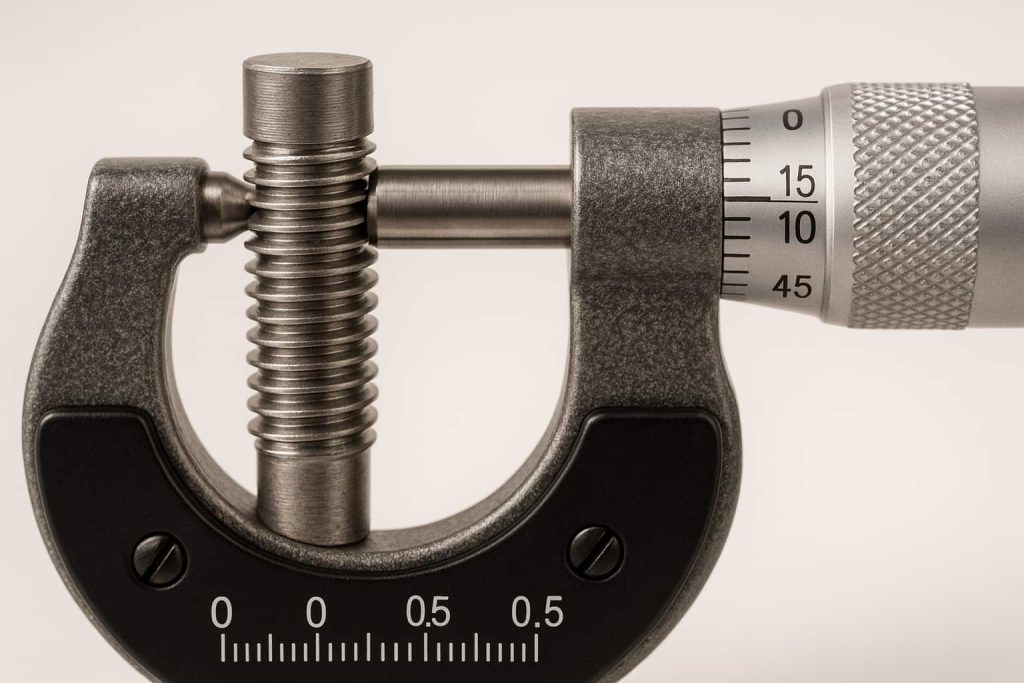

- میکرومتر (Micrometer): میکرومتر یکی از دقیق‌ترین ابزارها برای اندازه‌گیری ابعاد پیچ‌ها از جمله ارتفاع رزوه است. با استفاده از میکرومتر، می‌توان ارتفاع رزوه را با دقت بالا اندازه‌گیری کرد.

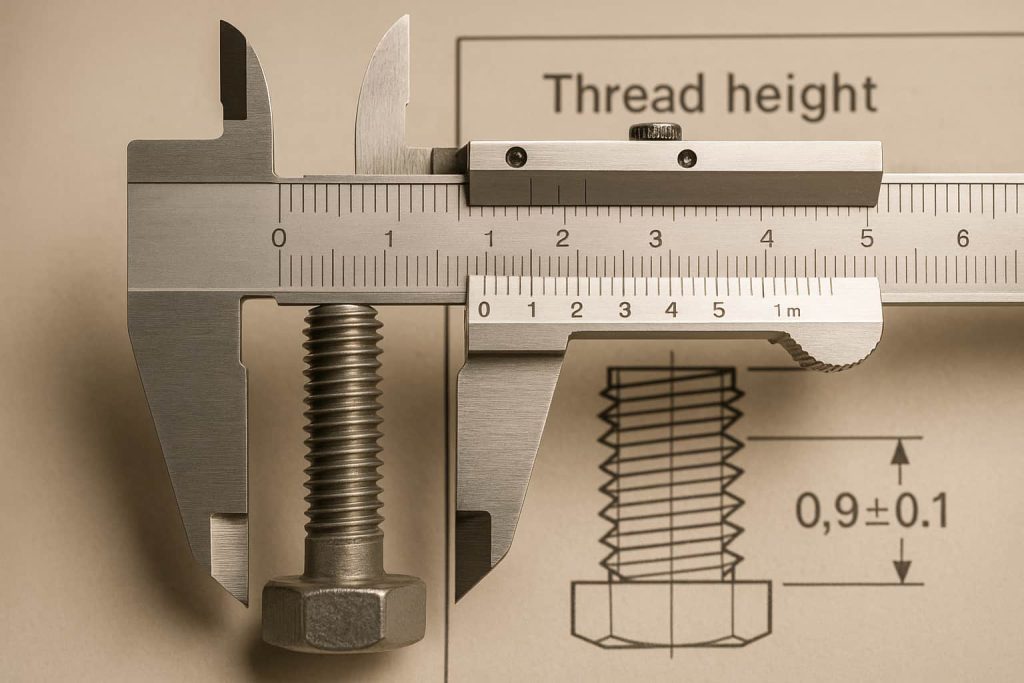

- کالیپر (Caliper): کالیپرهای دیجیتال یا آنالوگ نیز ابزارهای رایج دیگری هستند که می‌توانند برای اندازه‌گیری ارتفاع رزوه پیچ‌ها استفاده شوند. این ابزارها به ویژه برای اندازه‌گیری پیچ‌های با اندازه‌های مختلف مناسب هستند.
نکات مهم در اندازه‌گیری
- دقت اندازه‌گیری: برای اطمینان از دقت در اندازه‌گیری، باید از ابزارهای با دقت بالا استفاده کرد و دقت اندازه‌گیری را همواره کنترل کرد.
- پرسش از مشخصات پیچ: همیشه باید مشخصات دقیق پیچ را قبل از اندازه‌گیری در نظر گرفت تا ارتفاع رزوه به‌درستی محاسبه شود.
- حفظ شرایط استاندارد: هنگام اندازه‌گیری، باید شرایط استاندارد و محیطی مانند دما را در نظر گرفت زیرا این عوامل می‌توانند بر دقت اندازه‌گیری تأثیر بگذارند.
اندازه‌گیری دقیق ارتفاع رزوه به تولید پیچ‌های با کیفیت و استاندارد کمک می‌کند و از عملکرد مطلوب پیچ‌ها در اتصالات مختلف اطمینان حاصل می‌کند.
تغییرات جدید در طراحی پیچ‌ها و ارتفاع رزوه
با پیشرفت تکنولوژی و نیازهای روزافزون صنایع مختلف، طراحی پیچ‌ها و ارتفاع رزوه‌ها نیز در حال تغییر و تحول است. این تغییرات عمدتاً به‌منظور افزایش کارایی، دوام و قابلیت‌های پیچ‌ها در شرایط مختلف کاری به وجود آمده‌اند.
پیشرفت‌های فناوری
یکی از پیشرفت‌های مهم در طراحی پیچ‌ها استفاده از مواد جدید و فناوری‌های نوین در تولید پیچ‌ها است. برای مثال، استفاده از آلیاژهای خاص یا روکش‌های مقاوم به خوردگی می‌تواند باعث تغییر در نیاز به ارتفاع رزوه یا حتی طراحی کلی پیچ‌ها شود. به علاوه، فناوری‌های نوین در تولید رزوه‌ها، مانند استفاده از ماشین‌آلات دقیق‌تر، امکان تولید پیچ‌هایی با دندانه‌های بسیار دقیق و ارتفاع رزوه‌های متغیر را فراهم کرده است.
ترندهای آینده
در آینده، احتمالاً شاهد پیچ‌های با ارتفاع رزوه قابل تنظیم یا پیچ‌های خودتنظیم خواهیم بود که می‌توانند متناسب با نیازهای مختلف صنعتی، ارتفاع رزوه خود را به‌طور خودکار تنظیم کنند. این نوع پیچ‌ها ممکن است در صنایع پیشرفته مانند خودروسازی، هوافضا و صنایع پزشکی کاربرد داشته باشند، جایی که دقت و استحکام اتصال پیچ‌ها بسیار حیاتی است.
همچنین، استفاده از تکنولوژی‌های جدید مانند چاپ سه‌بعدی برای تولید پیچ‌ها می‌تواند تغییرات عمده‌ای در نحوه طراحی و اندازه‌گیری ارتفاع رزوه ایجاد کند. این تکنولوژی‌ها امکان تولید پیچ‌های پیچیده‌تر و با دقت بالا را به‌راحتی فراهم می‌کنند.
در نهایت، پیشرفت در علم مواد نیز می‌تواند باعث شود که پیچ‌ها با ارتفاع رزوه‌های مختلف برای استفاده در شرایط خاص توسعه یابند، به‌طوری‌که کارایی و دوام پیچ‌ها در محیط‌های شدیدتر یا با بارهای سنگین‌تر افزایش یابد.
سوالات متداول (FAQ)
در این بخش، به برخی از رایج‌ترین سوالات کاربران درباره ارتفاع رزوه پیچ‌ها پاسخ می‌دهیم تا کمک کنیم تا مفاهیم بیشتری در این زمینه روشن شود.
چرا ارتفاع رزوه در پیچ‌ها مهم است؟
ارتفاع رزوه یکی از ویژگی‌های اساسی پیچ‌ها است که مستقیماً بر استحکام، عملکرد و طول عمر اتصال پیچ تأثیر می‌گذارد. پیچ‌هایی با ارتفاع رزوه مناسب می‌توانند بارهای سنگین‌تری را تحمل کرده و اتصال محکمتری ایجاد کنند. اگر ارتفاع رزوه به‌درستی انتخاب نشود، ممکن است پیچ نتواند به‌طور مؤثر عمل کند و اتصال ضعیفی ایجاد شود.
چه پیچ‌هایی برای مصارف صنعتی مناسب‌ترند؟
پیچ‌هایی که در صنایع مختلف به‌ویژه در ساخت و ساز، خودروسازی یا صنایع نفت و گاز استفاده می‌شوند، معمولاً به ارتفاع رزوه بیشتری نیاز دارند تا بتوانند بارهای سنگین‌تر را تحمل کنند. این پیچ‌ها معمولاً دارای دندانه‌های عمیق‌تر و بلندتر هستند که قدرت بیشتری را برای اتصال فراهم می‌کنند.
چگونه می‌توان از مشکلات ناشی از ارتفاع نادرست رزوه جلوگیری کرد؟
برای جلوگیری از مشکلات ناشی از ارتفاع نادرست رزوه، ضروری است که پیچ‌ها طبق استانداردهای صنعتی طراحی و تولید شوند. همچنین، انتخاب پیچ مناسب برای کاربرد خاص و اندازه‌گیری دقیق ارتفاع رزوه با استفاده از ابزارهای استاندارد می‌تواند از بروز این مشکلات جلوگیری کند.
جمع‌بندی نهایی
ارتفاع رزوه یک پارامتر طراحی است که به طور جدایی‌ناپذیری با انتخاب بین رزوه دنده درشت و دنده ریز مرتبط است. درک این مفهوم به شما این امکان را می‌دهد که بدانید:
- برای کاربردهای عمومی و موادی که مستعد هرز شدن هستند، ارتفاع بیشتر (دنده درشت) انتخاب ایمن‌تری است.
- برای کاربردهایی که به حداکثر استحکام کششی و مقاومت در برابر لرزش نیاز دارند، ارتفاع کمتر (دنده ریز) راه‌حل مهندسی برتر است.
با این دانش، شما می‌توانید اتصالی را انتخاب کنید که نه تنها از نظر ابعاد، بلکه از نظر عملکردی نیز کاملاً با نیازهای پروژه شما سازگار باشد.
