در نگاه اول، دندانه‌های روی یک پیچ ممکن است صرفاً شیارهای ساده‌ای برای درگیری به نظر برسند. اما فاصله بین این دندانه‌ها، که به آن گام رزوه (Thread Pitch) گفته می‌شود، یکی از مهم‌ترین و تعیین‌کننده‌ترین پارامترهای مهندسی یک اتصال‌دهنده است. گام رزوه مشخص می‌کند که یک پیچ چقدر سریع بسته می‌شود، چقدر می‌تواند در برابر لرزش مقاومت کند و حتی بر استحکام کششی آن نیز تأثیرگذار است.
درک تفاوت بین گام‌های مختلف، کلید انتخاب پیچی است که نه تنها از نظر اندازه، بلکه از نظر عملکردی نیز برای کار شما مناسب باشد. در این مقاله به تشریح کامل این مفهوم حیاتی می‌پردازیم.

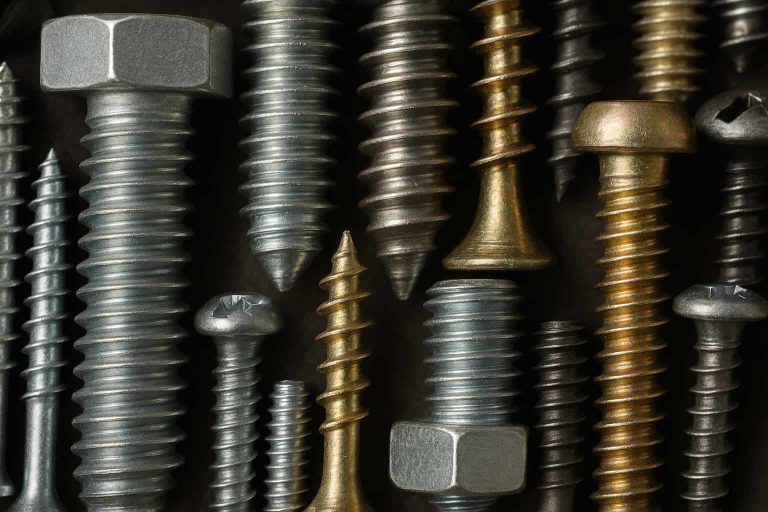

گام رزوه (Thread Pitch) چیست؟
گام رزوه یا Thread Pitch به فاصله بین دو ردیف از دندانه‌های پیچ و مهره اشاره دارد. این ویژگی برای تعیین نحوه جفت شدن پیچ‌ها و مهره‌ها با یکدیگر اهمیت زیادی دارد و تأثیر مستقیم بر استحکام و کارایی اتصالات دارد. در واقع، گام رزوه می‌تواند باعث شود که اتصال‌ها محکم‌تر شوند یا بالعکس، احتمال شل شدن آنها افزایش یابد.
در پیچ‌کاری‌های صنعتی، درک دقیق گام رزوه به انتخاب پیچ و مهره مناسب کمک می‌کند و از بروز مشکلاتی مانند لغزش پیچ، شکستن یا شل شدن اتصالات جلوگیری می‌کند. گام رزوه می‌تواند بر اساس نیازهای خاص هر پروژه انتخاب شود و در نتیجه تأثیر مستقیم بر کارایی و طول عمر اتصالات خواهد داشت.
گام رزوه چگونه تعریف و اندازه‌گیری می‌شود؟
نحوه تعریف گام رزوه بسته به سیستم اندازه‌گیری (متریک یا اینچی) کاملاً متفاوت است:
۱. در سیستم متریک (Metric System)
در این سیستم، گام رزوه یک اندازه مستقیم از فاصله است.
- تعریف: فاصله محوری بین نوک دو دندانه متوالی (Crest to Crest) به میلی‌متر.
- نحوه نمایش: در مشخصات یک پیچ متریک، گام بعد از قطر اسمی و با یک “x” می‌آید. مثال: M8 x 1.25. در اینجا، گام رزوه 1.25 میلی‌متر است.
- نکته کلیدی: هرچه عدد گام کوچک‌تر باشد، دندانه‌ها به هم نزدیک‌تر و رزوه ریزتر است.
۲. در سیستم اینچی (Imperial/UTS System)
در این سیستم، به جای فاصله، از تعداد دندانه استفاده می‌شود.
- تعریف: از مفهومی به نام TPI (Threads Per Inch) یا “تعداد دندانه در هر اینچ” استفاده می‌شود.
- نحوه نمایش: عدد TPI بعد از قطر اسمی و با یک خط تیره می‌آید. مثال: 5/16″-18. در اینجا، 18 دندانه در هر اینچ از طول پیچ وجود دارد.
- نکته کلیدی: هرچه عدد TPI بزرگتر باشد، دندانه‌ها به هم نزدیک‌تر و رزوه ریزتر است.

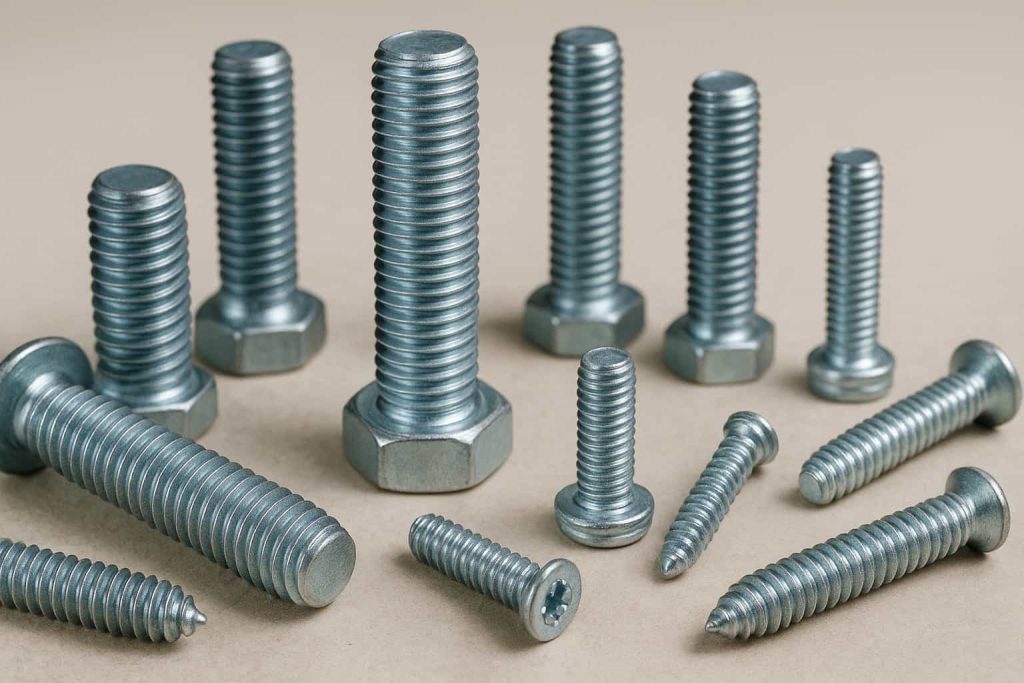

انواع گام رزوه و کاربردهای آن
گام رزوه‌ها انواع مختلفی دارند که بسته به نوع پیچ و کاربرد آن، انتخاب می‌شوند. در این بخش، به بررسی انواع گام رزوه و کاربردهای هرکدام خواهیم پرداخت:
- گام رزوه متریک (Metric Thread Pitch)
این نوع گام رزوه برای پیچ‌ها و مهره‌های متریک استفاده می‌شود. در این سیستم، گام رزوه به میلی‌متر اندازه‌گیری می‌شود و یکی از استانداردهای رایج در بسیاری از صنایع است.- کاربردها: این نوع رزوه به‌طور گسترده در صنایع خودروسازی، ماشین‌آلات صنعتی و ساخت تجهیزات الکترونیکی استفاده می‌شود.
- گام رزوه اینچی (Inch Thread Pitch)
در این سیستم، گام رزوه بر اساس اینچ اندازه‌گیری می‌شود و معمولاً برای پیچ‌ها و مهره‌هایی که در کشورهایی با سیستم اندازه‌گیری اینچی استفاده می‌شوند، به کار می‌رود.- کاربردها: بیشتر در صنایع ایالات متحده و انگلستان، در ماشین‌آلات سنگین، صنعت نفت و گاز، و تجهیزات خاص استفاده می‌شود.
- گام رزوه دنده ریز (Fine Thread Pitch)
گام رزوه دنده ریز دارای فاصله دندانه‌ها کمتر و ریزتر است. این نوع رزوه برای اتصالات دقیق‌تر و تحمل بار بیشتر مناسب است.- کاربردها: در صنایع هوافضا، تجهیزات دقیق پزشکی و ابزارآلات با دقت بالا به کار می‌رود.
- گام رزوه دنده درشت (Coarse Thread Pitch)
این گام رزوه دارای فاصله دندانه‌های بیشتری است و برای پیچ‌هایی که نیاز به سرعت در اتصال دارند، مناسب است.- کاربردها: در ساخت و ساز و اتصالات ساده‌تر که نیاز به سرعت و استحکام اولیه دارند، استفاده می‌شود.
چگونه گام رزوه را اندازه‌گیری کنیم؟
اندازه‌گیری گام رزوه از اهمیت زیادی برخوردار است تا پیچ‌ها و مهره‌ها به‌طور دقیق با یکدیگر جفت شوند و اتصال صحیحی ایجاد کنند. در این بخش، روش‌های مختلف اندازه‌گیری گام رزوه را بررسی خواهیم کرد:
- استفاده از میکرومتر
میکرومتر ابزاری دقیق برای اندازه‌گیری قطر خارجی پیچ‌ها و مهره‌ها است. برای اندازه‌گیری گام رزوه، از یک میکرومتر مخصوص اندازه‌گیری رزوه استفاده می‌شود.- روش: پیچ را درون میکرومتر قرار داده و فاصله بین دندانه‌ها را اندازه‌گیری می‌کنیم. این اندازه‌گیری معمولاً بر اساس میلی‌متر انجام می‌شود.
- استفاده از گژاند (Thread Gauge)
گژاند ابزاری است که برای اندازه‌گیری دقیق فاصله دندانه‌های پیچ طراحی شده است. این ابزار از تعدادی پرچم (پله) ساخته شده که می‌تواند دقیق‌ترین گام رزوه‌ها را مشخص کند.- روش: گژاند را روی رزوه قرار داده و تناسب آن را با دندانه‌های پیچ بررسی می‌کنیم. اگر گژاند با رزوه‌ها هم‌خوانی داشت، اندازه‌گیری درست است.
- اندازه‌گیری به‌وسیله کولیس دیجیتال
کولیس دیجیتال یکی از ابزارهای رایج برای اندازه‌گیری گام رزوه است که می‌تواند دقیق‌ترین اندازه‌ها را به‌صورت دیجیتال نشان دهد.- روش: پیچ را درون کولیس قرار داده و نمایشگر دیجیتال فاصله دندانه‌ها را نشان می‌دهد. این روش برای اندازه‌گیری پیچ‌های با دقت بالا مناسب است.
اندازه‌گیری دقیق گام رزوه می‌تواند در جلوگیری از مشکلات فنی در اتصالات پیچ و مهره‌ها موثر باشد و از آسیب به تجهیزات جلوگیری کند.

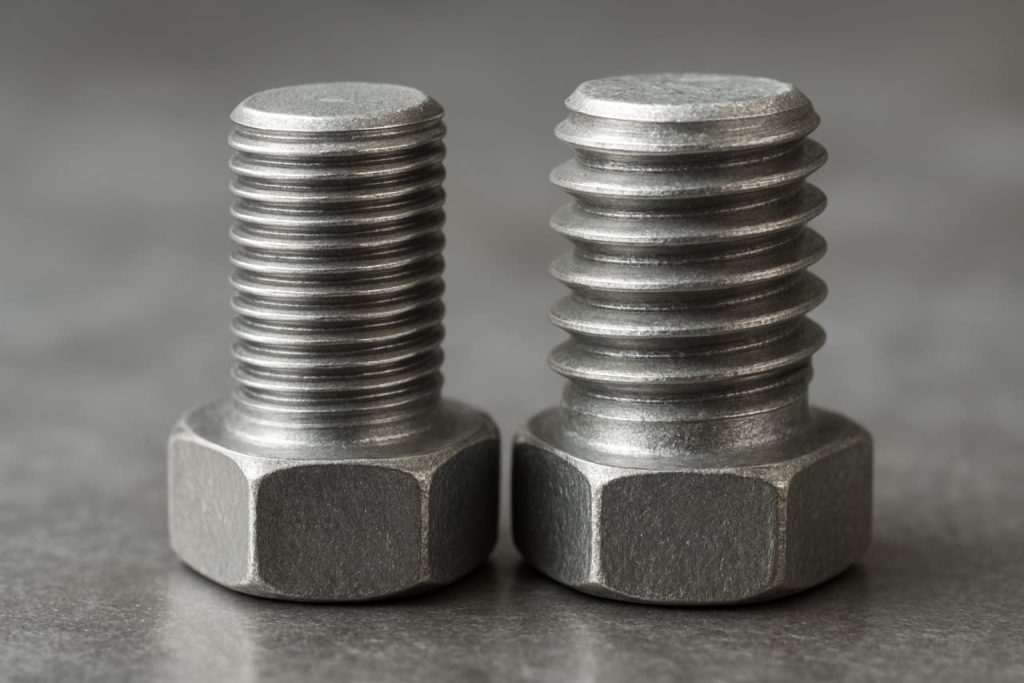

مهم‌ترین کاربرد گام: تفاوت بین رزوه دنده درشت (Coarse) و دنده ریز (Fine)
مهم‌ترین طبقه‌بندی پیچ‌ها بر اساس گام آنها، تقسیم‌بندی به دو دسته دنده درشت و دنده ریز است. جدول زیر به صورت کامل این دو را مقایسه می‌کند.
| ویژگی | رزوه با گام درشت (Coarse) | رزوه با گام ریز (Fine) |
|---|---|---|
| سرعت نصب | سریع‌تر (گام بزرگتر، جابجایی بیشتر با هر دور) | کندتر |
| مقاومت به لرزش | پایین‌تر (مستعد شل شدن) | بسیار بالاتر (اصطکاک بیشتر بین دندانه‌ها) |
| استحکام کششی | خوب | بالاتر (به دلیل سطح مقطع تنش بزرگتر) |
| دقت تنظیم | کمتر | بسیار بالاتر (جابجایی کمتر با هر دور) |
| حساسیت به آسیب و آلودگی | کمتر (دندانه‌های قوی‌تر و فاصله بیشتر) | بیشتر (دندانه‌های ظریف‌تر) |
چگونه گام رزوه را تشخیص دهیم؟

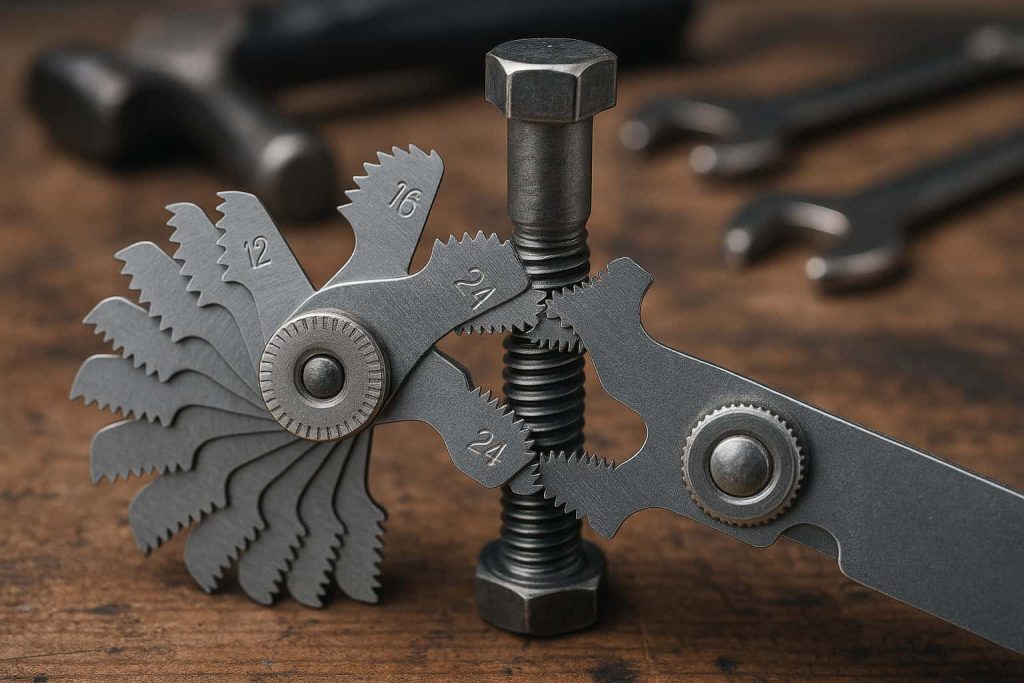

بهترین و دقیق‌ترین ابزار برای تشخیص گام یک پیچ ناشناس، شابلون رزوه یا گام‌سنج (Thread Pitch Gauge) است. این ابزار مجموعه‌ای از ورقه‌های فلزی با دندانه‌های مختلف است. شما باید ورقه‌ها را یکی‌یکی روی رزوه پیچ امتحان کنید تا زمانی که یکی از آنها کاملاً و بدون هیچ فاصله‌ای با دندانه‌های پیچ منطبق شود. عدد حک شده روی آن ورقه، گام رزوه (یا TPI) پیچ شماست.
اهمیت گام رزوه در انتخاب پیچ و مهره
گام رزوه یک ویژگی اساسی در انتخاب پیچ و مهره است که در بسیاری از صنایع مورد استفاده قرار می‌گیرد. در حقیقت، گام رزوه تأثیر زیادی بر کیفیت اتصال پیچ و مهره، میزان فشار و تحمل بار، و حتی دوام و عمر مفید اتصالات دارد.
- دقت در انتخاب گام رزوه باعث می‌شود که پیچ‌ها و مهره‌ها به‌طور مناسب در هم جفت شوند و اتصال محکم‌تری داشته باشند. این موضوع در صنایعی مانند خودروسازی، ساختمان‌سازی، و تجهیزات الکترونیکی از اهمیت ویژه‌ای برخوردار است.
- استحکام و مقاومت پیچ‌ها تحت تأثیر گام رزوه قرار می‌گیرد. گام‌های ریزتر (ریزتر بودن فاصله دندانه‌ها) به پیچ‌ها این امکان را می‌دهند که فشارهای بیشتری را تحمل کنند و در عین حال، به پیچ‌کاری دقیق‌تری نیاز دارند. از طرفی گام‌های بزرگتر می‌توانند سریع‌تر در مواد سخت نفوذ کنند، اما ممکن است در تحمل فشارهای زیاد ضعیف‌تر باشند.
- گام رزوه همچنین بر سرعت پیچ‌کاری تأثیر دارد. گام‌های بزرگتر معمولاً برای پیچ‌کاری‌های سریع‌تر مناسب هستند، در حالی که گام‌های ریزتر نیازمند دقت بالاتری هستند.
تاثیر گام رزوه بر استحکام و کارایی اتصالات
گام رزوه تأثیر زیادی بر استحکام و کارایی اتصالات پیچ و مهره‌ها دارد. انتخاب گام رزوه مناسب می‌تواند تفاوت‌های عمده‌ای در عملکرد اتصالات ایجاد کند. در این بخش، به بررسی تأثیرات گام رزوه بر استحکام و کارایی اتصالات می‌پردازیم.
- استحکام اتصالات پیچ و مهره
گام رزوه مستقیماً بر استحکام پیچ‌ها و مهره‌ها تاثیر می‌گذارد. رزوه‌های با گام ریزتر معمولاً قادر به تحمل بار بیشتری هستند زیرا دندانه‌ها به‌طور منظم‌تر و فشرده‌تر در هم قرار می‌گیرند.- رزوه‌های دنده ریز (Fine Thread Pitch): این رزوه‌ها برای تحمل بارهای بالا و جلوگیری از شل شدن اتصالات مناسب هستند. در صورت بروز فشار یا ارتعاش، احتمال شل شدن پیچ‌های با گام درشت بیشتر است.
- رزوه‌های دنده درشت (Coarse Thread Pitch): این نوع رزوه‌ها برای استفاده در شرایطی که اتصال سریع و راحت نیاز است، مناسب هستند، اما ممکن است در برابر فشارهای شدید ضعیف‌تر عمل کنند.
- کارایی پیچ و مهره‌ها
گام رزوه می‌تواند بر سرعت و کارایی فرایند پیچ‌کاری تأثیر بگذارد. برای اتصالاتی که نیاز به سرعت نصب دارند، رزوه‌های درشت‌گام انتخاب بهتری هستند.- گام درشت: این گام رزوه‌ها سریع‌تر در مواد سخت نفوذ می‌کنند و برای پروژه‌هایی که نیاز به زمان‌بندی سریع دارند، ایده‌آل هستند.
- گام ریز: این نوع رزوه‌ها زمان بیشتری برای پیچ‌کاری نیاز دارند، اما برای اتصالات دقیق‌تر و مستحکم‌تر مناسب‌ترند.
در مجموع، انتخاب گام رزوه مناسب برای هر پروژه به‌طور مستقیم بر استحکام و عملکرد اتصالات تأثیر می‌گذارد و باید با دقت انجام شود.
تفاوت گام رزوه در پیچ‌های خودکار و پیچ‌های دستی
در این بخش، به تفاوت‌های گام رزوه در پیچ‌های خودکار و پیچ‌های دستی می‌پردازیم. این تفاوت‌ها می‌توانند تأثیر زیادی در نوع و سرعت نصب پیچ‌ها داشته باشند.

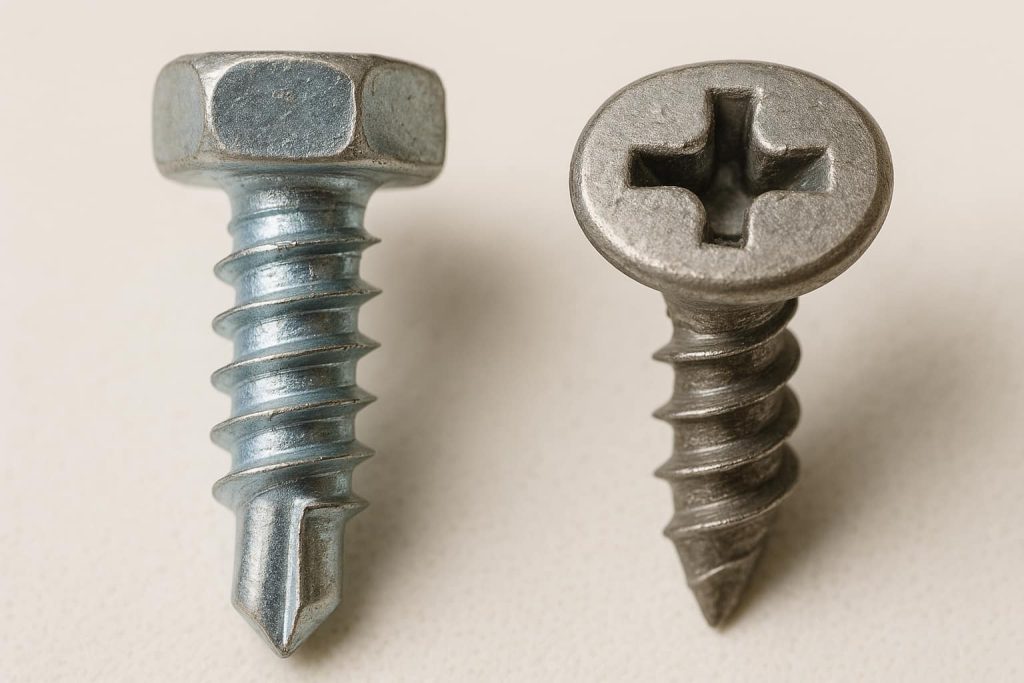

- پیچ‌های خودکار (Self-Drilling Screws)
پیچ‌های خودکار به گونه‌ای طراحی شده‌اند که نیازی به پیش‌سوراخ‌کاری ندارند و می‌توانند به‌طور مستقیم در مواد مختلف فرو روند. گام رزوه این پیچ‌ها معمولاً درشت‌تر است تا سرعت پیچ‌کاری را افزایش دهد و پیچ بتواند سریع‌تر وارد ماده شود.- گام رزوه پیچ‌های خودکار: معمولاً دارای رزوه‌های با گام درشت و مناسب برای سرعت بالا در اتصال هستند. این پیچ‌ها معمولاً برای نصب در مواد نرم‌تر یا فلزات نازک استفاده می‌شوند.
- پیچ‌های دستی (Manual Screws)
پیچ‌های دستی معمولاً برای نصب به‌صورت دستی و با ابزار خاصی مانند پیچ‌گوشتی یا آچار استفاده می‌شوند. گام رزوه این پیچ‌ها معمولاً ریزتر است تا اتصال دقیق‌تری ایجاد شود و استحکام بیشتری در برابر بارهای سنگین فراهم کند.- گام رزوه پیچ‌های دستی: این پیچ‌ها معمولاً دارای رزوه‌های ریزتر هستند که باعث می‌شود نصب آنها نیاز به دقت بیشتری داشته باشد. این پیچ‌ها معمولاً برای پروژه‌های دقیق‌تر و زمانی که استحکام بالا مهم است، استفاده می‌شوند.
تفاوت در گام رزوه پیچ‌های خودکار و دستی باعث می‌شود که هر کدام از آنها برای کاربردهای خاص خود مناسب باشند. پیچ‌های خودکار برای سرعت و کارایی در نصب طراحی شده‌اند، در حالی که پیچ‌های دستی برای استحکام و دقت بیشتر در اتصالات به‌کار می‌روند.
چگونه گام رزوه مناسب برای پروژه خود انتخاب کنیم؟
انتخاب گام رزوه مناسب برای پروژه‌ها از اهمیت بالایی برخوردار است، زیرا تأثیر زیادی بر استحکام، دقت و سرعت نصب پیچ‌ها دارد. در این بخش، به عوامل کلیدی که باید در انتخاب گام رزوه در نظر گرفته شوند، خواهیم پرداخت.
- نوع ماده و کاربرد پروژه
نوع ماده‌ای که پیچ در آن استفاده می‌شود، نقش مهمی در انتخاب گام رزوه دارد. برای مواد نرم مانند چوب یا پلاستیک، گام رزوه‌های درشت‌تر مناسب‌تر هستند زیرا می‌توانند به سرعت در این مواد نفوذ کنند. برای مواد سخت مانند فولاد یا آلومینیوم، گام رزوه‌های ریزتر می‌توانند اتصال دقیق‌تری فراهم کنند.- مواد نرم: پیچ‌های با گام درشت
- مواد سخت: پیچ‌های با گام ریزتر
- بارگذاری و فشار
اگر پیچ قرار است در شرایطی با بار زیاد یا فشار بالا استفاده شود، انتخاب گام رزوه دقیق و ریزتر ضروری است. این نوع رزوه‌ها به پیچ‌ها این امکان را می‌دهند که فشار را بهتر تحمل کنند و اتصال محکم‌تری ایجاد کنند.- اتصالات تحت بار زیاد: گام رزوه ریزتر برای استحکام بیشتر
- اتصالات بدون بار زیاد: گام رزوه درشت‌تر برای نصب سریع‌تر
- سرعت پیچ‌کاری و نصب
در پروژه‌هایی که زمان نقش مهمی دارد و نیاز به نصب سریع پیچ‌ها وجود دارد، گام رزوه‌های درشت‌تر انتخاب مناسبی هستند. این نوع گام رزوه‌ها پیچ‌ها را سریع‌تر به داخل مواد می‌برند و نصب را تسهیل می‌کنند. برای اتصالاتی که نیاز به دقت بالا دارند، گام رزوه‌های ریزتر انتخاب بهتری هستند.- پروژه‌های زمان‌بر و دقیق: گام رزوه ریزتر
- پروژه‌های سریع و کارآمد: گام رزوه درشت‌تر
با در نظر گرفتن این عوامل، می‌توان گام رزوه مناسب را برای هر پروژه انتخاب کرد تا نتیجه‌ای بهینه و کارآمد حاصل شود.
سوالات متداول درباره گام رزوه
در این بخش، به برخی از سوالات رایج و مهم درباره گام رزوه پاسخ خواهیم داد که می‌تواند برای خوانندگان مفید باشد.
- گام رزوه چیست و چرا مهم است؟
گام رزوه فاصله بین دو دندانه متوالی در پیچ است که تأثیر زیادی بر استحکام و دقت اتصال پیچ و مهره دارد. انتخاب گام رزوه مناسب می‌تواند عملکرد اتصالات را بهبود بخشد. - آیا می‌توان گام رزوه پیچ‌ها را تغییر داد؟
بله، بسته به نوع پروژه، می‌توان گام رزوه پیچ‌ها را تغییر داد. انتخاب گام رزوه به دقت و نوع اتصال بستگی دارد. - چه زمانی باید از گام رزوه ریزتر استفاده کرد؟
گام رزوه ریزتر برای اتصالات دقیق‌تر و تحمل بار بیشتر مناسب است. این نوع گام رزوه معمولاً در پروژه‌هایی که نیاز به دقت بالا دارند، مانند صنایع هوافضا و پزشکی، استفاده می‌شود. - آیا پیچ‌های با گام درشت‌تری سریع‌تر نصب می‌شوند؟
بله، پیچ‌های با گام درشت معمولاً سریع‌تر وارد مواد می‌شوند و برای پروژه‌هایی که نیاز به سرعت نصب دارند، مناسب هستند. - چگونه می‌توان گام رزوه را اندازه‌گیری کرد؟
گام رزوه را می‌توان با استفاده از ابزارهایی مانند میکرومتر، گژاند یا کولیس دیجیتال اندازه‌گیری کرد. این ابزارها می‌توانند فاصله دقیق بین دندانه‌ها را اندازه‌گیری کنند.
این سوالات و پاسخ‌ها می‌توانند به خوانندگان کمک کنند تا بهتر مفهوم گام رزوه را درک کرده و تصمیمات بهتری برای پروژه‌های خود بگیرند.
جمع‌بندی نهایی
گام رزوه، یک مشخصه ساده اما بسیار قدرتمند است که شخصیت یک پیچ را تعریف می‌کند. این پارامتر تعیین‌کننده تفاوت بین یک پیچ “سریع و عمومی” (دنده درشت) و یک پیچ “قوی و دقیق” (دنده ریز) است. با درک این مفهوم، شما می‌توانید از انتخاب سطحی سایز پیچ فراتر رفته و اتصالی را انتخاب کنید که از نظر عملکردی دقیقاً برای نیازهای فنی پروژه شما مهندسی شده است.
