در دنیای وسیع و دقیق اتصالات، هر بخش از یک پیچ یا مهره دارای ابعاد و مشخصات مهندسی‌شده‌ای است که عملکرد نهایی آن را تضمین می‌کند. یکی از این مشخصات کلیدی که شاید کمتر به آن پرداخته شده باشد، پهنای رزوه (Thread Width) است. برخلاف پارامترهای معروفی مانند گام (Pitch) یا قطر (Diameter)، «پهنای رزوه» یک اصطلاح واحد و استاندارد نیست، بلکه به مجموعه‌ای از ابعاد در پروفیل دنده‌ها اشاره دارد که درک آن‌ها برای انتخاب صحیح و تحلیل عملکرد اتصالات ضروری است.
در این مقاله از دانشنامه تخصصی، به شکلی عمیق و علمی به بررسی ابعاد مختلف مرتبط با پهنای رزوه، اهمیت آن در استحکام و کاربردهای مختلف می‌پردازیم.
پهنای رزوه (Thread Width) چیست؟
پهنای رزوه به فاصله بین کناره‌های دندانه‌های پیچ یا مهره گفته می‌شود که میزان درگیری بین پیچ و مهره را تعیین می‌کند. به زبان ساده، پهنای رزوه مشخص می‌کند چه مقدار از سطح پیچ با مهره تماس دارد و همین موضوع استحکام اتصال را افزایش یا کاهش می‌دهد.
بسیاری از افراد پهنای رزوه را با گام رزوه (Thread Pitch) یا عمق رزوه (Thread Depth) اشتباه می‌گیرند، در حالی که هرکدام تعریف متفاوتی دارند:
- گام رزوه: فاصله بین دو قله متوالی رزوه.
- عمق رزوه: فاصله عمودی بین قله رزوه و ته رزوه.
- پهنای رزوه: پهنای واقعی دندانه که در درگیری پیچ و مهره مؤثر است.
هرچه پهنای رزوه بیشتر باشد، درگیری بین پیچ و مهره بهتر صورت می‌گیرد و اتصال مقاوم‌تر خواهد بود.
مفاهیم اصلی مرتبط با پهنای رزوه
وقتی از “پهنای رزوه” صحبت می‌کنیم، در واقع به چندین پارامتر در شکل هندسی دنده‌ها اشاره داریم. این پارامترها بسته به استاندارد رزوه (مانند متریک، Unified، Acme و…) متفاوت هستند. مهم‌ترین این ابعاد عبارتند از:
- عرض نوک رزوه (Crest Width): به پهنای سطح صاف یا گرد شده در بالاترین قسمت دنده (نوک) گفته می‌شود.
- عرض ریشه رزوه (Root Width): به پهنای سطح صاف یا گرد شده در عمیق‌ترین قسمت دنده (ریشه) گفته می‌شود.
- ضخامت رزوه (Thread Thickness): این پارامتر معمولاً در خط گام (Pitch Line) اندازه‌گیری می‌شود و به ضخامت واقعی دنده در نقطه‌ای بین نوک و ریشه اشاره دارد.
این سه پارامتر در کنار زاویه دنده (Thread Angle)، پروفیل کلی رزوه را تشکیل می‌دهند و مستقیماً بر عملکرد آن تأثیر می‌گذارند.
اهمیت و کاربرد پهنای رزوه در عملکرد اتصالات
چرا باید به این جزئیات توجه کنیم؟ زیرا شکل و پهنای دنده‌ها به طور مستقیم بر ویژگی‌های زیر تأثیرگذار است:
۱. استحکام و مقاومت در برابر برش (Shear Strength)
یکی از مهم‌ترین وظایف رزوه‌ها، تحمل نیروهای برشی است که هنگام اعمال گشتاور و بار محوری به پیچ وارد می‌شود. هرچه ضخامت و پهنای پایه (ریشه) رزوه بیشتر باشد، سطح مقطع درگیر برای تحمل برش نیز بزرگ‌تر خواهد بود. این موضوع باعث افزایش چشمگیر مقاومت پیچ در برابر کنده شدن یا بریده شدن دنده‌ها (Thread Stripping) می‌شود. در رزوه‌هایی مانند رزوه ذوزنقه‌ای (Acme)، پهنای قابل توجه دنده‌ها آن‌ها را برای کاربردهای انتقال قدرت ایده‌آل می‌سازد.
۲. درگیری و انطباق (Engagement & Fit)
میزان هم‌پوشانی و درگیری بین رزوه‌های پیچ (خارجی) و مهره (داخلی) به تلرانس‌های ساخت و ابعاد پروفیل رزوه بستگی دارد. پهنای مناسب در نوک و ریشه رزوه، فضای خالی (Clearance) لازم برای جلوگیری از قفل شدن (Galling) و همچنین اطمینان از تماس کافی سطوح برای انتقال بار را فراهم می‌کند.
۳. مقاومت در برابر خستگی (Fatigue Resistance)
در کاربردهایی که اتصالات تحت بارهای چرخه‌ای یا ارتعاش قرار دارند، تمرکز تنش در ریشه رزوه‌ها یک عامل حیاتی در شکست ناشی از خستگی است. رزوه‌هایی که ریشه پهن و گرد (Rounded Root) دارند (مانند پروفیل UNJ)، تمرکز تنش را بهتر توزیع کرده و مقاومت بسیار بالاتری در برابر خستگی از خود نشان می‌دهند. در مقابل، رزوه‌های با ریشه تیز و باریک، مستعد ترک خوردن هستند.
۴. اصطکاک و گشتاور (Friction & Torque)
سطح تماس بین دنده‌ها بر میزان اصطکاک تأثیر می‌گذارد. رزوه‌های با پروفایل پهن‌تر (مانند رزوه مربعی) سطح تماس بیشتری دارند اما به دلیل زاویه عمود بر محور، اصطکاک کمتری در حین حرکت خطی ایجاد می‌کنند. این ویژگی‌ها تعیین می‌کنند که چه مقدار از گشتاور اعمالی به نیروی پیش‌تنیدگی (Clamping Force) تبدیل می‌شود.
مقایسه پهنای رزوه در استانداردهای مختلف
برای درک بهتر موضوع، در جدول زیر پروفیل و ویژگی‌های پهنای رزوه در چند استاندارد متداول مقایسه شده است.
| استاندارد رزوه | شکل پروفایل | ویژگی‌های پهنای رزوه | کاربرد متداول |
|---|---|---|---|
| رزوه متریک (ISO Metric) | V-شکل با زاویه ۶۰ درجه | دارای نوک و ریشه تخت (Flat) برای جلوگیری از تمرکز تنش و سهولت ساخت. ضخامت رزوه در خط گام متعادل است. | عمومی‌ترین نوع رزوه برای انواع پیچ، استادبولت و انکربولت. |
| رزوه Unified (UNC/UNF) | V-شکل با زاویه ۶۰ درجه | مشابه متریک، اما می‌تواند ریشه گرد (Rounded) نیز داشته باشد که مقاومت به خستگی را افزایش می‌دهد. | استاندارد رایج در آمریکا و صنایع هوافضا. |
| رزوه ذوزنقه‌ای (Acme) | ذوزنقه‌ای با زاویه ۲۹ درجه | پهنای زیاد در نوک و ریشه. ضخامت رزوه در پایه بسیار بیشتر از رزوه‌های V-شکل است که استحکام برشی فوق‌العاده‌ای ایجاد می‌کند. | جک‌ها، لیداسکرو (Lead Screw) در ماشین‌آلات CNC و پرس‌ها (انتقال قدرت). |
| رزوه مربعی (Square) | مربعی با زاویه ۰ درجه | بیشترین پهنای ممکن برای دنده‌ها. ضخامت رزوه و فضای بین رزوه‌ها برابر است. کمترین اصطکاک را دارد اما ساخت آن دشوار است. | گیره‌ها، جک‌های سنگین و دستگاه‌هایی که نیاز به حداکثر راندمان حرکتی دارند. |
عوامل مؤثر بر پهنای رزوه پیچ و مهره
پهنای رزوه تحت تأثیر چندین عامل فنی و مهندسی قرار می‌گیرد. شناخت این عوامل کمک می‌کند تا هنگام انتخاب پیچ و مهره، گزینه‌ای انتخاب شود که بیشترین دوام و کارایی را داشته باشد:
- قطر اسمی پیچ (Nominal Diameter): هرچه قطر پیچ بزرگ‌تر باشد، پهنای رزوه نیز افزایش پیدا می‌کند و سطح تماس بیشتری با مهره به وجود می‌آورد.
- نوع رزوه (Thread Type): رزوه‌های متریک، اینچی یا مخروطی، هرکدام پهنای خاصی دارند که بر اساس استانداردها تعریف شده‌اند.
- جنس و آلیاژ پیچ و مهره: پیچ‌هایی از فولاد سخت یا آلیاژهای مقاوم، معمولاً پهنای رزوه دقیق‌تر و یکنواخت‌تری دارند.
- روش تولید (Manufacturing Process): رزوه‌زنی با ماشین‌های CNC یا رزوه‌سازی سرد و گرم، کیفیت و پهنای رزوه را تحت تأثیر قرار می‌دهد.
- استانداردهای بین‌المللی: هر پیچ و مهره بر اساس استانداردهایی مثل ISO, DIN, ANSI تولید می‌شود که ابعاد دقیق پهنای رزوه را مشخص می‌کنند.
در نتیجه، برای انتخاب صحیح پیچ و مهره، باید تمام این عوامل در نظر گرفته شوند تا اتصالی محکم و استاندارد ایجاد شود.
تفاوت پهنای رزوه ریز (Fine Thread) و رزوه درشت (Coarse Thread)
یکی از پرسش‌های رایج در انتخاب پیچ و مهره، تفاوت میان رزوه‌های ریز و درشت است. این تفاوت مستقیماً به پهنای رزوه مربوط می‌شود:
- رزوه ریز (Fine Thread):
- پهنای رزوه کوچک‌تر و تعداد دندانه‌ها در طول مشخص بیشتر است.
- مناسب برای اتصالاتی که نیاز به دقت بالا و مقاومت در برابر ارتعاش دارند (مثل قطعات خودرو یا هواپیما).
- به دلیل درگیری بیشتر، مقاومت بالاتری در برابر باز شدن خودبه‌خودی دارد.
- رزوه درشت (Coarse Thread):
- پهنای رزوه بزرگ‌تر و تعداد دندانه‌ها کمتر است.
- مناسب برای سازه‌هایی که نیاز به مونتاژ و دمونتاژ سریع دارند (مثل سازه‌های فلزی یا اتصالات ساختمانی).
- مقاومت بیشتری در برابر آسیب‌دیدگی دندانه‌ها در محیط‌های خورنده یا آلوده دارد.
در کل، انتخاب بین رزوه ریز یا درشت بستگی به شرایط کاری، نوع بارگذاری و محیط کاری دارد.

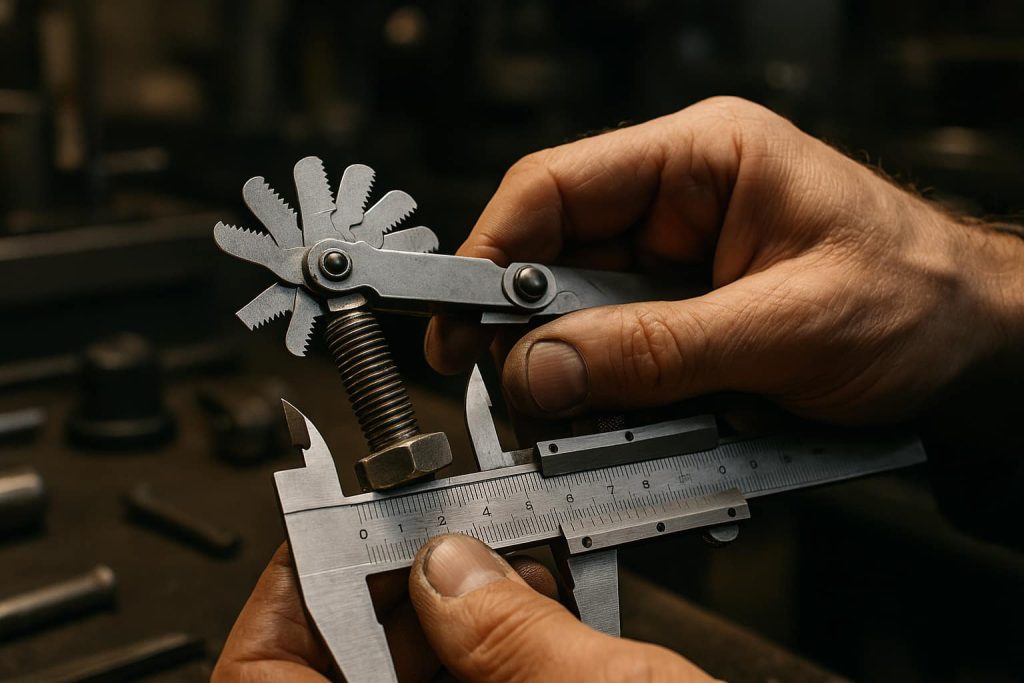

نحوه اندازه‌گیری پهنای رزوه (How to Measure Thread Width)
برای کنترل کیفیت و اطمینان از استاندارد بودن پیچ و مهره، اندازه‌گیری پهنای رزوه بسیار مهم است. این کار معمولاً با ابزارهای دقیق انجام می‌شود:
- کولیس (Vernier Caliper): برای اندازه‌گیری سریع و تقریبی پهنای رزوه.
- میکرومتر (Micrometer): برای دقت بالاتر در اندازه‌گیری ابعاد رزوه.
- گیج رزوه (Thread Gauge): ابزاری تخصصی که به راحتی نوع و پهنای رزوه را مشخص می‌کند.
مراحل اندازه‌گیری پهنای رزوه:
- انتخاب ابزار مناسب (معمولاً گیج رزوه برای دقت بیشتر).
- قرار دادن ابزار روی دندانه‌های پیچ.
- خواندن پهنای رزوه و مقایسه آن با استاندارد مربوطه.
- ثبت نتایج و بررسی تطابق با جدول‌های استاندارد.
این فرآیند به‌ویژه در صنایع حساس مثل هوافضا، خودروسازی و تجهیزات نفت و گاز اهمیت بالایی دارد، زیرا کوچک‌ترین خطا در پهنای رزوه می‌تواند منجر به خرابی یا شکست اتصال شود.

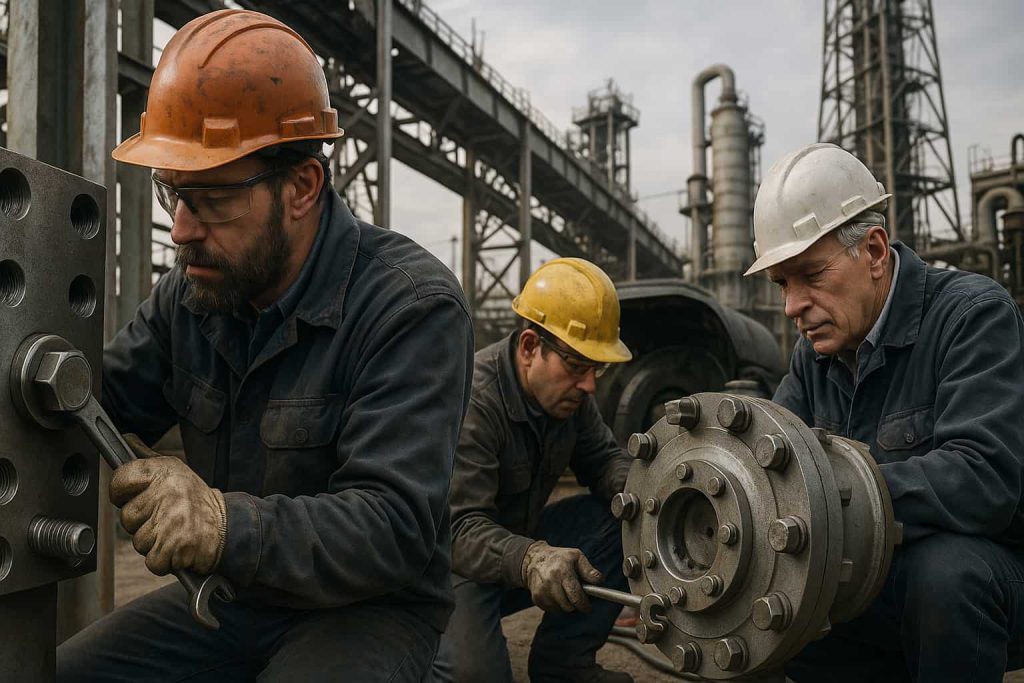

کاربردهای پهنای رزوه در صنایع مختلف
شناخت و انتخاب صحیح پهنای رزوه نقش کلیدی در صنایع گوناگون دارد. برخی از مهم‌ترین کاربردها عبارت‌اند از:
- صنعت ساختمان و سازه‌های فلزی: پهنای رزوه مناسب باعث می‌شود اتصالات اسکلت‌های فلزی و سازه‌های بزرگ، استحکام کافی داشته باشند و در برابر بارهای سنگین دچار شکست نشوند.
- صنایع خودروسازی: در تولید قطعات خودرو مانند موتور، گیربکس و سیستم تعلیق، استفاده از رزوه با پهنای دقیق موجب افزایش ایمنی و طول عمر قطعات می‌شود.
- ماشین‌سازی و تجهیزات صنعتی: در ماشین‌آلات سنگین و خطوط تولید، انتخاب پیچ با پهنای رزوه استاندارد تضمین‌کننده دوام و کاهش هزینه‌های تعمیرات است.
- صنایع نفت، گاز و پتروشیمی: در این صنایع که اتصالات تحت فشار و دمای بالا هستند، پهنای رزوه اهمیت دوچندان دارد و انتخاب صحیح آن از نشتی و خرابی جلوگیری می‌کند.
- تولید پیچ و مهره صنعتی در ایران: شرکت‌هایی مثل Takpich با رعایت استانداردهای جهانی، پیچ و مهره‌هایی با پهنای رزوه دقیق و کاربردی عرضه می‌کنند.
راهنمای انتخاب پیچ و مهره با توجه به پهنای رزوه
انتخاب پیچ و مهره مناسب بر اساس پهنای رزوه، به چند نکته کلیدی وابسته است:
- شرایط بارگذاری: اگر اتصال در معرض ارتعاش و لرزش شدید است، بهتر است از پیچ با رزوه ریز (Fine Thread) استفاده شود.
- محیط کاری: در محیط‌های خورنده یا دارای گرد و غبار، پیچ‌های با رزوه درشت (Coarse Thread) عملکرد بهتری دارند.
- نوع سازه یا دستگاه: برای سازه‌های ساختمانی پیچ‌های با پهنای رزوه بزرگ‌تر توصیه می‌شود، در حالی که برای قطعات ظریف صنعتی، رزوه ریز مناسب‌تر است.
- استاندارد مورد نیاز: همیشه باید پهنای رزوه را با استانداردهای بین‌المللی مطابقت داد تا از سازگاری پیچ و مهره اطمینان حاصل شود.
پیشنهاد می‌شود برای خرید پیچ و مهره صنعتی استاندارد و مطمئن، به فروشگاه‌های تخصصی مانند Takpich مراجعه کنید که محصولات خود را بر اساس استانداردهای ISO و DIN عرضه می‌کنند.
جمع‌بندی نهایی
اگرچه “پهنای رزوه” یک پارامتر واحد و مشخص در جداول استاندارد پیچ و مهره نیست، اما درک ابعاد تشکیل‌دهنده آن (عرض نوک، ریشه و ضخامت) برای هر مهندس، تکنسین و خریدار حرفه‌ای امری ضروری است. این ابعاد مستقیماً بر استحکام، عمر خستگی، نوع درگیری و کارایی یک اتصال رزوه‌ای تأثیر می‌گذارند.
هنگام انتخاب پیچ و مهره برای کاربردهای خاص، به ویژه در مواردی که با بارهای سنگین، ارتعاش یا نیاز به انتقال حرکت مواجه هستید، توجه به پروفیل رزوه و ویژگی‌های پهنای آن می‌تواند تفاوت بین یک اتصال ایمن و کارآمد با یک اتصال ضعیف و مستعد شکست را رقم بزند.
