در دنیای اتصالات، معمولاً نگرانی اصلی ما از “بریدن” یا شکست کششی خود پیچ است. اما یک حالت شکست دیگر، موذیانهتر و به مراتب خطرناکتر وجود دارد: کنده شدن رزوهها (Thread Stripping). این پدیده زمانی رخ میدهد که دندههای پیچ یا مهره به جای کشیده شدن، از پایه خود بریده یا “قیچی” میشوند. مقاومتی که ماده در برابر این نوع شکست از خود نشان میدهد، مقاومت برشی رزوه (Thread Shear Strength) نامیده میشود.
درک این مفهوم برای طراحی یک اتصال ایمن و قابل اطمینان حیاتی است، زیرا هدف اصلی مهندسی، جلوگیری از این نوع شکست به هر قیمتی است. در این مقاله به صورت عمیق به این پدیده، عوامل مؤثر بر آن و راههای پیشگیری میپردازیم.

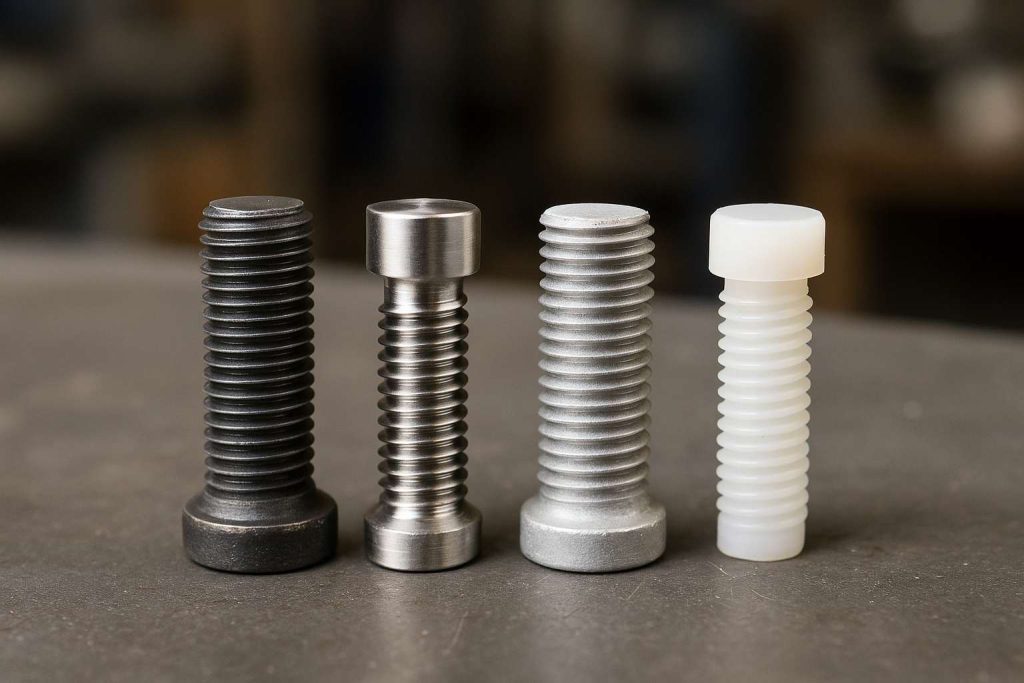

مقاومت برشی رزوه چیست و چگونه عمل میکند؟
مقاومت برشی رزوه، توانایی دندههای یک پیچ یا مهره در برابر نیرویی است که سعی دارد آنها را به صورت موازی با محور پیچ، از بدنه اصلی جدا کند. تصور کنید دندههای رزوه مانند یک سری پله هستند که روی یکدیگر قرار گرفتهاند. مقاومت برشی، استحکام این پلهها در برابر نیرویی است که سعی در شکستن و جدا کردن آنها از دیواره را دارد.
این شکست میتواند در دو ناحیه رخ دهد:
- برش رزوههای خارجی (پیچ): دندههای روی پیچ کنده میشوند.
- برش رزوههای داخلی (مهره): دندههای داخل مهره یا سوراخ رزوهدار کنده میشوند.
در یک اتصال، همیشه رزوهای که مقاومت برشی کمتری دارد، اول تسلیم میشود.
اصل طلایی طراحی: شکست کششی بهتر از شکست برشی است!
یک قانون بنیادی در مهندسی اتصالات میگوید: یک اتصال باید طوری طراحی شود که در صورت اعمال بار بیش از حد، خود پیچ دچار شکست کششی (Bolt Fracture) شود، نه اینکه رزوههایش دچار شکست برشی (Thread Stripping) شوند.
چرا؟
- شکست کششی (خوب): یک پدیده کاملاً واضح و قابل مشاهده است. پیچ میشکند و همه میفهمند که اتصال از بین رفته است.
- شکست برشی (بسیار بد): یک پدیده پنهان و فریبنده است. ممکن است رزوهها کنده شده باشند، اما پیچ و مهره هنوز در ظاهر به هم متصل به نظر برسند. در این حالت، اتصال هیچ نیروی گیرایی (Clamping Force) ندارد و میتواند منجر به حوادث فاجعهبار شود.
عوامل کلیدی مؤثر بر مقاومت برشی رزوه
چندین عامل تعیین میکنند که رزوهها چقدر در برابر برش مقاوم هستند:
- استحکام برشی ماده (Material Shear Strength): این اصلیترین فاکتور است. مواد با استحکام بالاتر (مانند فولاد کلاس 10.9) مقاومت برشی بسیار بیشتری نسبت به مواد نرمتر (مانند آلومینیوم یا فولادهای معمولی) دارند.
- طول درگیری رزوه (Length of Engagement): هرچه تعداد رزوههای بیشتری بین پیچ و مهره درگیر باشند، “مساحت برشی کل” بیشتر میشود. این دلیل اصلی است که طول درگیری کافی (معمولاً به اندازه قطر پیچ برای اتصال فولاد به فولاد) حیاتی است.
- مساحت برشی هر رزوه: این پارامتر به هندسه خود رزوه (ارتفاع و ضخامت دندهها) بستگی دارد. رزوههای بلندتر و ضخیمتر، مساحت برشی بیشتری دارند.
جدول مقایسهای انواع شکست در اتصالات رزوهای
جدول زیر تفاوت بین دو حالت اصلی شکست را به وضوح نشان میدهد.
| ویژگی | شکست کششی پیچ (حالت مطلوب) | شکست برشی رزوه (حالت خطرناک) |
|---|---|---|
| علت اصلی | نیروی کششی از مقاومت هسته پیچ فراتر میرود. | نیروی کششی از مقاومت برشی کل رزوهها فراتر میرود. |
| ظاهر شکست | پیچ از وسط به دو نیم میشود. کاملاً واضح. | دندهها صاف شده یا کنده میشوند. ممکن است پنهان بماند. |
| راه پیشگیری | استفاده از پیچ با کلاس استحکام بالاتر یا قطر بیشتر. | افزایش طول درگیری، استفاده از مهره قویتر، استفاده از مواد بهتر. |
| نتیجه مهندسی | طراحی ایمن (Fail-safe) | طراحی ناایمن و غیرقابل پیشبینی |
عوامل مؤثر بر مقاومت برشی رزوه
مقاومت برشی رزوه تنها به جنس پیچ یا مهره محدود نمیشود، بلکه مجموعهای از عوامل مکانیکی، متریالی و طراحی در آن نقش دارند. شناخت این عوامل کمک میکند تا اتصالات صنعتی ایمنتر و بادوامتر طراحی شوند. مهمترین این عوامل عبارتاند از:
- جنس پیچ و مهره
فولاد کربنی: بیشترین کاربرد صنعتی را دارد و مقاومت برشی بالایی ارائه میدهد.
استنلس استیل: علاوه بر مقاومت مکانیکی مناسب، در برابر خوردگی نیز مقاوم است.
آلومینیوم و آلیاژهای سبک: وزن کم اما مقاومت برشی پایینتر نسبت به فولاد.
پلاستیک و مواد پلیمری: در صنایع سبک و کاربردهای خاص استفاده میشوند ولی مقاومت کمی دارند.
- قطر اسمی پیچ و طول درگیری رزوه (Thread Engagement Length)
هر چه قطر پیچ بزرگتر باشد و تعداد رزوههای درگیر بیشتر باشند، سطح تماس افزایش یافته و مقاومت برشی نیز بالاتر خواهد بود. در مقابل، استفاده از پیچ با طول درگیری کوتاه احتمال شکست و هرز شدن رزوه را بالا میبرد.
- گام رزوه و هندسه دندانهها
رزوههای ریز (Fine Threads) به دلیل سطح تماس بیشتر، مقاومت برشی بالاتری نسبت به رزوههای درشت (Coarse Threads) دارند. همچنین شکل هندسی دندانهها (مثلثی، مربعی، ذوزنقهای) تأثیر مستقیم بر نحوه توزیع بار دارد.
- کیفیت ساخت و استاندارد تولید
رزوههایی که مطابق با استانداردهای بینالمللی (ISO, DIN, ANSI) تولید میشوند، دقت بیشتری در تطابق پیچ و مهره دارند و همین موضوع مقاومت برشی را بهبود میبخشد. در مقابل، رزوههای بیکیفیت یا دفرمه، حتی با وجود جنس مرغوب، دچار کاهش استحکام خواهند شد.
روش محاسبه مقاومت برشی رزوه
برای طراحی دقیق اتصالات پیچ و مهرهای، محاسبه مقاومت برشی رزوه امری ضروری است. این محاسبات بر اساس فرمولهای مهندسی و استانداردهای بینالمللی انجام میشود.
- فرمول کلی مقاومت برشی رزوه
مقاومت برشی رزوه معمولاً از رابطه زیر محاسبه میشود:
Shear Strength = τ × A
که در آن:
τ (تاو): تنش مجاز برشی (Shear Stress) بر اساس جنس پیچ و مهره (بر حسب مگاپاسکال یا N/mm²)
A: سطح مؤثر برشی رزوه (Shear Area) بر اساس قطر و طول درگیری رزوه
- سطح برشی رزوه (Shear Area)
سطح برشی بهطور تقریبی از رابطه زیر محاسبه میشود:
A = π × d × Lₑ × 0.5
که در آن:
d = قطر اسمی پیچ (Nominal Diameter)
Lₑ = طول درگیری رزوه (Thread Engagement Length)
ضریب ۰.۵ به دلیل درگیری نصفی پروفیل رزوه در محاسبات لحاظ میشود.
- مثال کاربردی
فرض کنید پیچ فولادی با قطر M10 و طول درگیری 15 میلیمتر تحت بار قرار گرفته است.
اگر تنش مجاز برشی فولاد 200 MPa باشد، مقاومت برشی رزوه به شکل زیر محاسبه میشود:
سطح برشی تقریبی:
A = π × 10 × 15 × 0.5 ≈ 235 mm²
مقاومت برشی:
Shear Strength = 200 × 235 = 47,000 N (حدود ۴۷ کیلو نیوتن)
این محاسبه نشان میدهد که چنین اتصالی میتواند بار برشی قابل توجهی را تحمل کند.

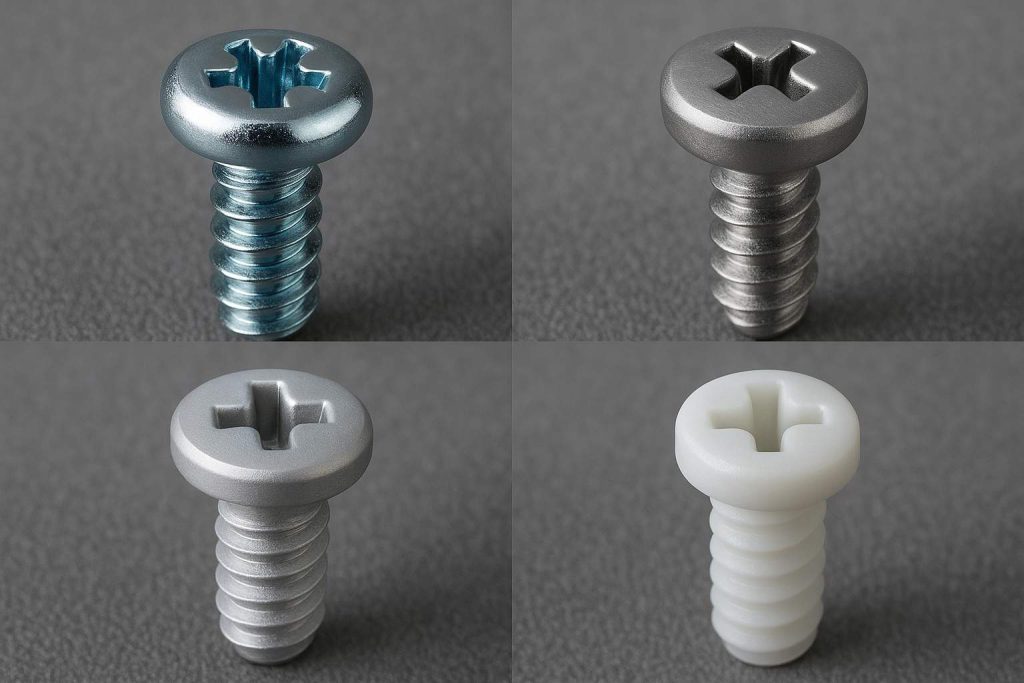

تفاوت مقاومت برشی رزوه در مواد مختلف
یکی از مهمترین عوامل در تعیین مقاومت برشی رزوه، جنس پیچ و مهره است. هر ماده دارای خواص مکانیکی خاصی است که بر استحکام برشی تأثیر میگذارد. در ادامه به بررسی تفاوت این مقاومت در متریالهای پرکاربرد میپردازیم:
- فولاد کربنی (Carbon Steel)
بیشترین استفاده در تولید پیچ و مهرههای صنعتی
مقاومت برشی بالا و مقرونبهصرفه
مناسب برای بارهای سنگین در صنایع ساختمانی و مکانیکی
علاوه بر مقاومت برشی مناسب، مقاومت عالی در برابر خوردگی و زنگزدگی
انتخاب ایدهآل برای محیطهای مرطوب، دریایی یا صنایع غذایی
نسبت به فولاد کربنی قیمت بالاتر دارد
- آلومینیوم و آلیاژهای سبک
وزن کم و کاربرد در صنایع هوایی و خودروسازی سبک
مقاومت برشی پایینتر از فولاد، نیاز به طراحی دقیقتر دارد
مناسب برای کاربردهایی که وزن کم اهمیت بیشتری از استحکام دارد
- مواد پلاستیکی و پلیمری
مقاومت برشی بسیار پایین
کاربرد در تجهیزات سبک و قطعات مصرفی خانگی
بیشتر برای اتصالات موقت یا بارهای کم مورد استفاده قرار میگیرند
بهطور کلی، انتخاب جنس پیچ و مهره باید بر اساس میزان بارگذاری، شرایط محیطی و الزامات طراحی انجام شود.
کاربردهای عملی مقاومت برشی رزوه
مقاومت برشی رزوه تنها یک مفهوم تئوری نیست، بلکه در بسیاری از صنایع و پروژههای واقعی نقشی حیاتی دارد. در ادامه، برخی از مهمترین کاربردهای آن را بررسی میکنیم:
- صنایع ساختمانی و عمرانی
در سازههای فولادی، پلها و برجها، اتصالات پیچ و مهرهای بخش اصلی تحمل بار هستند. انتخاب پیچ با مقاومت برشی مناسب، مانع از شکست اتصالات در برابر نیروهای جانبی مانند باد و زلزله میشود.
- خودروسازی و صنایع حملونقل
پیچ و مهرههایی که قطعات موتور، شاسی و سیستم تعلیق را متصل میکنند، باید در برابر بارهای برشی ناشی از ارتعاشات و ضربات مقاوم باشند.
- صنایع نفت، گاز و پتروشیمی
در خطوط لوله، تجهیزات فشار قوی و اتصالات فلنجی، بارهای برشی شدیدی به پیچها وارد میشود. انتخاب رزوه با مقاومت برشی بالا، امنیت سیستم را تضمین میکند.
- ماشینآلات و تجهیزات سنگین
در دستگاههای صنعتی و ماشینآلات معدنی، پیچها تحت بارگذاریهای سنگین و مکرر قرار دارند. در این موارد، طراحی دقیق مقاومت برشی رزوه برای افزایش طول عمر تجهیزات حیاتی است.
- صنایع دریایی و کشتیسازی
در این صنعت، علاوه بر بارگذاری مکانیکی، شرایط محیطی (رطوبت و خوردگی) نیز بر رزوهها فشار وارد میکند. استفاده از پیچ و مهره استیل با مقاومت برشی بالا و خاصیت ضدخوردگی ضروری است.
مشکلات رایج در مقاومت برشی رزوه و راهکارها
در فرآیند استفاده از پیچ و مهرهها، مشکلاتی به وجود میآید که میتواند باعث کاهش مقاومت برشی رزوه و در نتیجه تضعیف اتصال شود. شناخت این مشکلات و راهکارهای آنها برای جلوگیری از آسیبهای جدی در صنایع ضروری است.

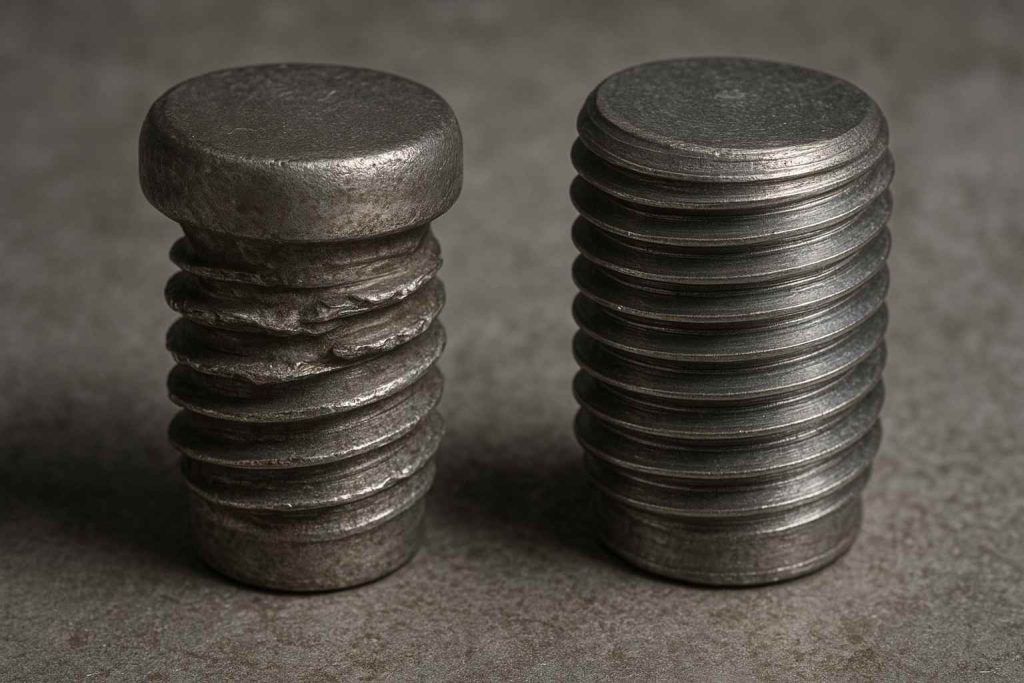

- هرز شدن رزوه (Thread Stripping)
مشکل: استفاده بیش از حد از گشتاور (Torque) یا انتخاب طول درگیری نامناسب باعث از بین رفتن سطح تماس رزوهها میشود.
راهکار: استفاده از آچار ترکمتر برای اعمال گشتاور مناسب و انتخاب پیچ با طول درگیری کافی.
- انتخاب نادرست متریال
مشکل: استفاده از پیچ و مهره با جنس ضعیف در کاربردهای سنگین باعث شکست یا تغییر شکل رزوه میشود.
راهکار: انتخاب متریال مناسب (فولاد کربنی یا استنلس استیل) متناسب با بارگذاری و شرایط محیطی.
- خوردگی و زنگزدگی رزوهها
مشکل: در محیطهای مرطوب یا اسیدی، خوردگی باعث کاهش سطح تماس رزوه و در نتیجه افت مقاومت برشی میشود.
راهکار: استفاده از پیچ و مهره با پوشش گالوانیزه، زینک فلیک یا متریال ضدزنگ مانند استیل.
- کیفیت پایین تولید رزوه
مشکل: رزوههای تولید شده بدون رعایت استانداردهای بینالمللی ممکن است ناهماهنگ باشند و سطح تماس کافی ایجاد نکنند.
راهکار: خرید پیچ و مهره از تولیدکنندگان معتبر و دارای گواهی استاندارد.
استانداردها و تستهای مقاومت برشی رزوه
برای اطمینان از کیفیت و دوام اتصالات، مقاومت برشی رزوه باید بر اساس استانداردهای بینالمللی بررسی و تست شود. این استانداردها روشهای محاسبه، طراحی و آزمایش را مشخص میکنند.
- استانداردهای بینالمللی
ASTM (آمریکا): استانداردهای مرتبط با تست مکانیکی پیچ و مهرهها، شامل ASTM A370 و ASTM F568.
ISO (بینالمللی): استانداردهای جهانی مانند ISO 898 برای تعیین خواص مکانیکی پیچها.
DIN (آلمان): استانداردهای دقیق برای ابعاد و مقاومت رزوهها، مثل DIN 13.

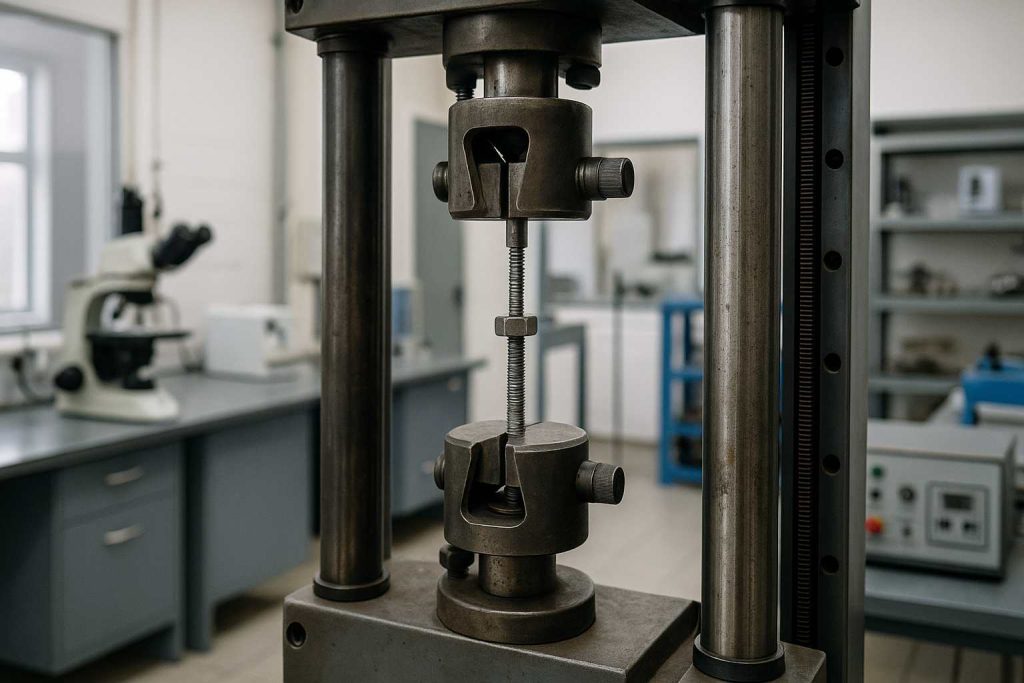

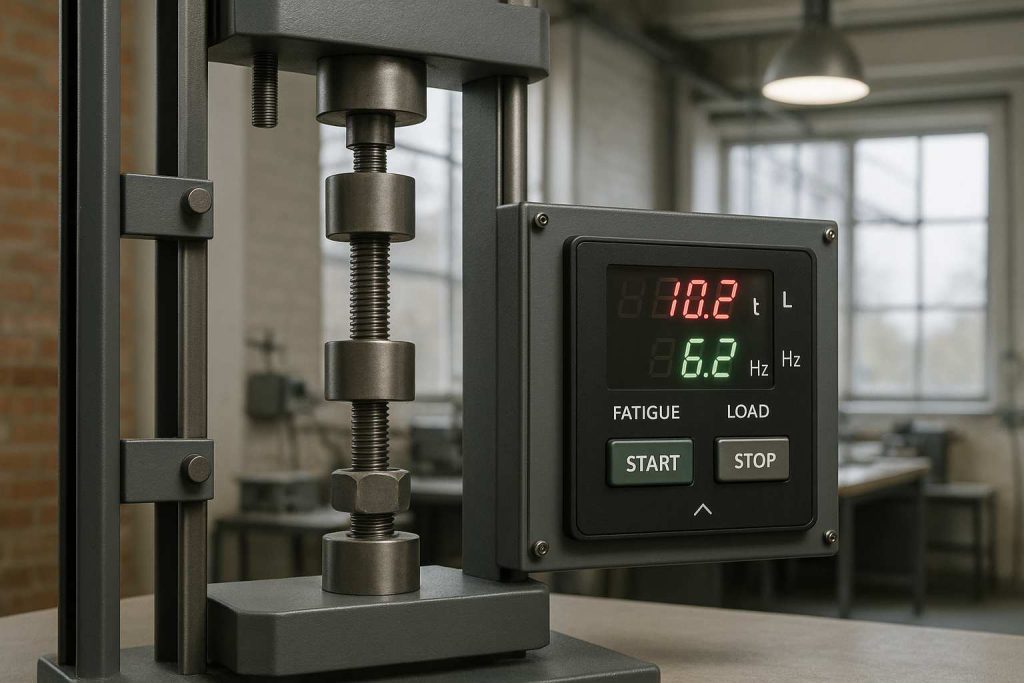

- روشهای تست مقاومت برشی رزوه
تست آزمایشگاهی برش مستقیم (Direct Shear Test): اعمال بار برشی مستقیم تا زمان شکست رزوه.
تست کشش رزوهای (Thread Tensile Test): اعمال بار کششی همزمان با بررسی برش رزوهها.
تستهای صنعتی در شرایط واقعی: استفاده از دستگاههای بارگذاری در محیطهای صنعتی واقعی برای بررسی دوام رزوهها.
- معیارهای پذیرش
طبق استانداردها، پیچ و مهره باید تا درصد مشخصی از بار طراحیشده بدون هرز شدن رزوه یا شکست، بارگذاری شوند. این معیارها برای هر صنعت متفاوت است (مثلاً نفت و گاز سختگیرانهتر از صنایع خانگی است).
نکات کلیدی در انتخاب پیچ و مهره با مقاومت برشی مناسب
برای اینکه اتصالات پیچ و مهرهای بیشترین ایمنی و دوام را داشته باشند، باید هنگام انتخاب و طراحی به نکات مهمی توجه شود. در ادامه، مهمترین مواردی که بر انتخاب پیچ و مهره تأثیر میگذارند را بررسی میکنیم:
- توجه به میزان بارگذاری طراحیشده
انتخاب پیچ و مهره باید متناسب با نیروهای واقعی وارده باشد. استفاده از پیچ ضعیف در سازههای سنگین یا ماشینآلات میتواند منجر به شکست خطرناک رزوهها شود.
- انتخاب جنس و گرید مناسب
فولاد کربنی برای اتصالات عمومی و پرکاربرد
استنلس استیل برای محیطهای مرطوب و خورنده
آلیاژهای خاص برای صنایع هوایی و پتروشیمی
گرید مکانیکی پیچ (مانند 8.8، 10.9 یا A2-70) تعیینکننده میزان تحمل برشی رزوه است.
- بررسی طول درگیری رزوه
حداقل ۱ تا ۱.۵ برابر قطر پیچ باید درگیر رزوه مهره یا قطعه باشد تا مقاومت برشی مطلوب حاصل شود. در بارهای سنگین، افزایش طول درگیری توصیه میشود.
- در نظر گرفتن شرایط محیطی
دمای بالا، رطوبت، تماس با مواد شیمیایی یا لرزشهای مداوم میتوانند مقاومت برشی رزوه را کاهش دهند. انتخاب پوشش مناسب (گالوانیزه، زینک فلیک یا روکش نیکل) در چنین شرایطی اهمیت زیادی دارد.
- استفاده از استانداردها و تستهای معتبر
همیشه پیچ و مهرهای انتخاب کنید که دارای گواهی استاندارد و تست مقاومت مکانیکی باشد تا در پروژههای حساس دچار ریسک نشوید.
جمعبندی
مقاومت برشی رزوه یک مفهوم حیاتی برای تضمین ایمنی است. یک اتصال خوب، اتصالی است که در آن رزوهها قویتر از هسته پیچ هستند. برای دستیابی به این هدف، همیشه از طول درگیری کافی اطمینان حاصل کنید، به ویژه زمانی که یک پیچ فولادی را در مادهای نرمتر مانند آلومینیوم میبندید. همچنین، کلاس استحکام مهره باید با کلاس پیچ متناسب باشد (مثلاً برای پیچ کلاس 10.9 از مهره کلاس 10 استفاده شود). با رعایت این اصول، میتوانید از وقوع شکست برشی فاجعهبار جلوگیری کرده و اتصالی بسازید که قابل اطمینان و ایمن باشد.
