بسیاری از شکستها در اتصالات رزوهای نه به دلیل یک بار ناگهانی و بیش از حد، بلکه به دلیل پدیدهای موذیانه و پنهان به نام “خستگی” (Fatigue) رخ میدهد. خستگی، شکست یک قطعه تحت تأثیر بارهای تکراری یا نوسانی (Cyclic Loads) است که مقدار آنها به مراتب کمتر از استحکام نهایی ماده است. این پدیده، قاتل خاموش قطعات مکانیکی، از جمله پیچ و مهره، در موتورها، پلها، ماشینآلات صنعتی و هر سیستمی است که با ارتعاش و بارهای دینامیک سروکار دارد.
درک مقاومت در برابر خستگی (Fatigue Resistance) برای انتخاب صحیح و طراحی اتصالات بادوام و ایمن، یک ضرورت مطلق مهندسی است. در این مقاله به صورت عمیق این پدیده و راههای مقابله با آن را بررسی میکنیم.

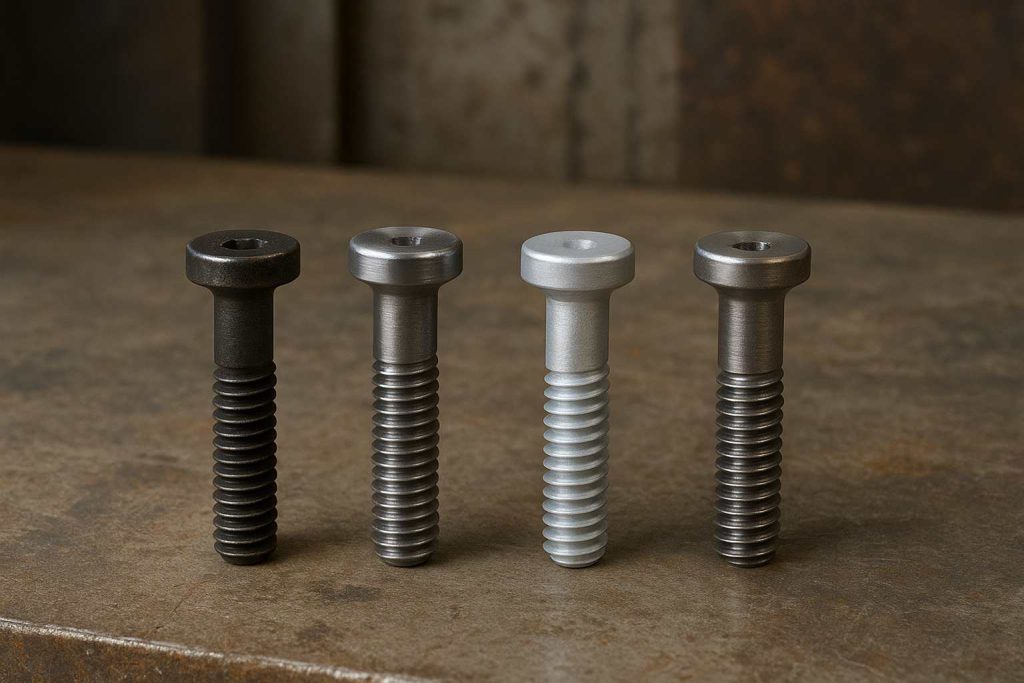

مقاومت در برابر خستگی چیست؟
مقاومت در برابر خستگی توانایی یک پیچ یا مهره در مقابله با بارهای متناوب و چرخهای است که بهطور مکرر بر آن وارد میشوند. این بارها ممکن است کمتر از حد نهایی کشش یا برش باشند، اما به دلیل تکرار مداوم، موجب ایجاد ترکهای ریز و در نهایت شکست اتصال میشوند.
برای درک بهتر:
- مقاومت کششی (Tensile Strength): نشان میدهد پیچ تا چه میزان نیروی کششی را تحمل میکند.
- مقاومت برشی (Shear Strength): بیانگر توان پیچ در مقابل نیروهای جانبی است.
- مقاومت خستگی (Fatigue Resistance): مشخص میکند اتصال در برابر بارگذاریهای مکرر و متناوب تا چه زمانی دوام خواهد آورد.
به بیان ساده، اگر پیچ و مهره را در شرایطی قرار دهید که مرتباً تحت فشار و رهاسازی قرار گیرند (مثل ارتعاشات موتور خودرو یا بارهای متغیر روی پلها)، مقاومت خستگی تعیین میکند که این اتصال تا چه مدت بدون شکست عمل خواهد کرد.
مکانیسم شکست خستگی: یک فرآیند سه مرحلهای
شکست خستگی به صورت ناگهانی رخ نمیدهد، بلکه یک فرآیند تدریجی است:
- شروع ترک (Crack Initiation): به دلیل وجود نقاط تمرکز تنش (Stress Concentration)، مانند ریشههای تیز رزوه یا ناهمواریهای سطحی، یک ترک میکروسکوپی در سطح پیچ ایجاد میشود.
- رشد ترک (Crack Propagation): با هر چرخه از بارگذاری (هر لرزش یا نوسان)، این ترک میکروسکوپی به آرامی رشد کرده و در عمق ماده نفوذ میکند. در این مرحله، پیچ هنوز سالم به نظر میرسد و کار خود را انجام میدهد.
- شکست نهایی (Final Fracture): ترک به قدری رشد میکند که سطح مقطع باقیمانده پیچ دیگر توانایی تحمل بار را ندارد و به صورت ناگهانی و بدون هیچ هشدار قبلی میشکند. این همان بخش خطرناک ماجراست.
عوامل کلیدی مؤثر بر مقاومت در برابر خستگی یک پیچ
خوشبختانه، با طراحی و انتخاب صحیح، میتوان مقاومت در برابر خستگی را به شدت افزایش داد. مهمترین عوامل عبارتند از:
۱. پیشتنیدگی (Preload): مهمترین سلاح شما در برابر خستگی!
پیشتنیدگی صحیح، مهمترین، مؤثرترین و حیاتیترین عامل در افزایش عمر خستگی یک اتصال است. یک پیچ که به درستی سفت شده و نیروی گیرایی (Clamping Force) بالایی دارد، مانند یک فنر بسیار سفت عمل میکند. این سفتی باعث میشود که نوسانات بار خارجی تأثیر بسیار کمی بر میزان تنش خود پیچ بگذارد. در واقع، یک اتصال با پیشتنیدگی بالا، تنها بخش کوچکی (شاید ۱۰-۲۰٪) از نوسانات بار خارجی را “حس” میکند و بقیه توسط قطعات فشرده شده جذب میشود. پیشتنیدگی ناکافی، دشمن شماره یک عمر خستگی است.
۲. طراحی و ساخت رزوه
ریشه رزوه (Root)، بزرگترین نقطه تمرکز تنش در یک پیچ است. طراحی این ناحیه تأثیر مستقیمی بر مقاومت خستگی دارد:
- رزوههای نورد شده (Rolled Threads): این رزوهها به جای تراشیده شدن، با غلتاندن شکل میگیرند. این فرآیند به طور طبیعی یک ریشه گرد و صاف ایجاد میکند و با ایجاد تنشهای فشاری پسماند، مقاومت به خستگی را به شدت افزایش میدهد. پیچهای با رزوه نورد شده همیشه بر رزوههای تراشیده ارجح هستند.
- رزوههای با شعاع ریشه بزرگ (مانند UNJ): استانداردهای تخصصی مانند رزوههای سری UNJ (که در صنعت هوافضا استفاده میشوند)، دارای شعاع ریشه بزرگ و کنترلشدهای هستند که تمرکز تنش را به حداقل رسانده و بالاترین مقاومت در برابر خستگی را ارائه میدهند.
۳. کیفیت سطح (Surface Finish)
هرگونه خراش، ناهمواری یا نقص سطحی میتواند به عنوان نقطه شروع ترک عمل کند. سطوح صافتر و پرداختشده، مقاومت بهتری در برابر خستگی دارند.
جدول مقایسهای: طراحی خوب در مقابل طراحی ضعیف برای خستگی
جدول زیر به طور خلاصه نشان میدهد چه عواملی یک اتصال مقاوم در برابر خستگی را میسازند.
| ویژگی | طراحی ضعیف برای خستگی | طراحی عالی برای خستگی |
|---|---|---|
| پیشتنیدگی (Preload) | کم یا نامشخص (سفت کردن با دست) | بالا و کنترلشده (با ترکمتر) |
| ساخت رزوه | تراشیده شده (Cut Thread) | نورد شده (Rolled Thread) |
| شکل ریشه رزوه | تیز و دارای نقص | گرد و با شعاع بزرگ (مانند UNJ) |
| کیفیت سطح | ناهموار و دارای خراش | صاف و بدون نقص |
روشهای آزمایش و اندازهگیری مقاومت خستگی
برای اطمینان از عملکرد پیچ و مهرهها در شرایط واقعی، مقاومت خستگی باید در آزمایشگاههای تخصصی تست و اندازهگیری شود. این تستها بر اساس استانداردهای بینالمللی انجام میشوند.
- تست خمش چرخشی (Rotating Bending Test)
در این آزمایش، نمونه پیچ تحت بار خمشی قرار میگیرد در حالی که به صورت مداوم دوران میکند. این تست برای شبیهسازی ارتعاشات و بارهای چرخهای در صنعت کاربرد زیادی دارد.

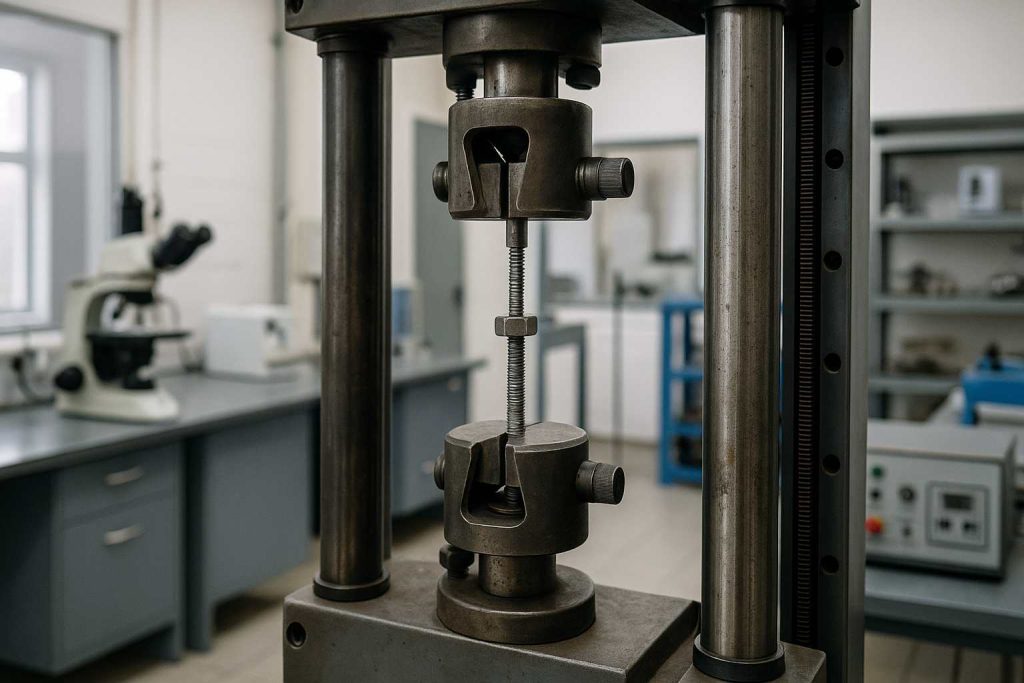

- تست بارگذاری محوری (Axial Loading Test)
در این روش، پیچ در راستای محور خود تحت بارگذاری متناوب کششی – فشاری قرار میگیرد. هدف، بررسی تعداد چرخههایی است که پیچ میتواند قبل از شکست تحمل کند.
- استانداردهای معتبر
ASTM E466: استاندارد تست خستگی با بار محوری.
ISO 1099: استاندارد بینالمللی برای آزمایش خستگی چرخشی.
DIN 50100: استاندارد آلمانی برای تست مقاومت خستگی مواد.
- معیارهای پذیرش
نتایج تستها معمولاً به صورت منحنی S-N (تعداد چرخه در مقابل تنش) نمایش داده میشوند. این منحنی نشان میدهد که پیچ در چه سطحی از تنش و برای چه تعداد چرخه، بدون شکست عمل خواهد کرد.

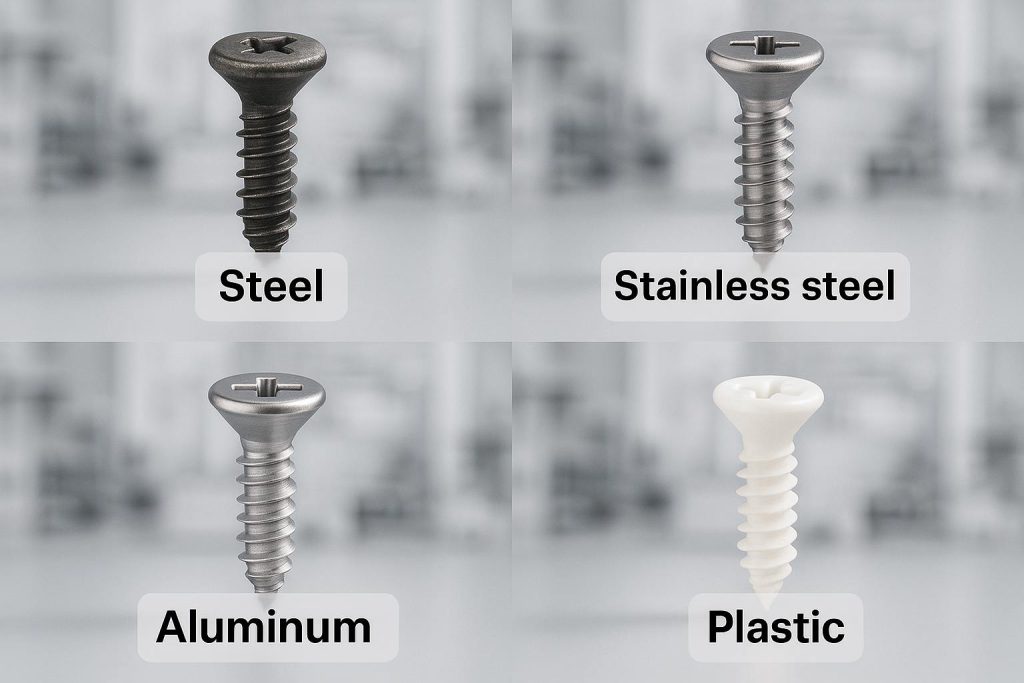

مقایسه مقاومت خستگی در مواد مختلف
مقاومت خستگی پیچ و مهرهها بهشدت تحت تأثیر جنس و متریال آنها قرار دارد. هر ماده رفتار متفاوتی در برابر بارهای چرخهای نشان میدهد و انتخاب درست متریال میتواند عمر اتصال را چندین برابر کند.
- پیچ فولادی (Steel Bolts)
پرکاربردترین نوع در صنایع مختلف
مقاومت خستگی بالا، بهویژه در گریدهای مقاوم مثل 8.8، 10.9 و 12.9
در صورت پوششدهی مناسب (گالوانیزه، زینک فلیک)، دوام آنها در شرایط سخت افزایش مییابد
- پیچ استنلس استیل (Stainless Steel Bolts)
ترکیب عالی از مقاومت مکانیکی و مقاومت در برابر خوردگی
در محیطهای مرطوب، دریایی یا صنایع غذایی انتخاب ایدهآل هستند
مقاومت خستگی پایینتری نسبت به فولادهای آلیاژی سختکاریشده دارند، اما در شرایط خورنده عملکرد بهتری دارند
- پیچ آلومینیومی (Aluminum Bolts)
وزن سبک و کاربرد در صنایع هوایی و خودروسازی سبک
مقاومت خستگی کمتر از فولاد، نیازمند طراحی دقیقتر و افزایش سطح تماس
در کاربردهایی که کاهش وزن مهمتر از استحکام است استفاده میشوند
- پیچ پلیمری و پلاستیکی (Polymer Bolts)
مقاومت خستگی بسیار پایین
کاربرد در صنایع سبک و تجهیزات خانگی
بیشتر مناسب اتصالات غیرسازهای و بارهای کم هستند
کاربردهای عملی مقاومت خستگی پیچ و مهره
مفهوم مقاومت خستگی تنها یک موضوع تئوری نیست؛ بلکه در بسیاری از صنایع و پروژههای واقعی نقش حیاتی دارد. انتخاب پیچ و مهره با مقاومت خستگی مناسب میتواند از شکستهای ناگهانی و خسارات سنگین جلوگیری کند.
- صنایع ساختمانی و پلها
در سازههای بزرگ مثل پلهای معلق یا برجها، پیچها تحت بارهای چرخهای ناشی از باد، ترافیک و لرزش قرار دارند. مقاومت خستگی بالا تضمینکننده پایداری این سازههاست.
- خودروسازی و حملونقل
پیچهای استفادهشده در موتور، سیستم تعلیق و شاسی خودرو دائماً تحت ارتعاش و نیروهای متناوب قرار میگیرند. انتخاب پیچ با مقاومت خستگی مناسب، ایمنی خودرو و عمر قطعات را افزایش میدهد.
- صنایع هوایی و فضایی
در هواپیماها و فضاپیماها، پیچ و مهرهها باید بارهای متناوب بسیار شدید و شرایط محیطی سخت (اختلاف دما، فشار) را تحمل کنند. در این صنعت بیشتر از آلیاژهای تیتانیوم و فولادهای خاص استفاده میشود.
- صنایع نفت، گاز و پتروشیمی
اتصالات فلنجی، شیرآلات و تجهیزات تحت فشار در این صنایع، دائماً در معرض بارهای متغیر و ارتعاشات شدید هستند. شکست خستگی در این بخشها میتواند خطرات جدی ایجاد کند.
- صنایع دریایی و کشتیسازی
در کشتیها و سکوهای نفتی، پیچها علاوه بر بارهای چرخهای مکانیکی، با رطوبت و نمک دریا مواجه هستند. استفاده از پیچ استنلس استیل یا پوششهای مقاوم به خوردگی در این کاربرد ضروری است.

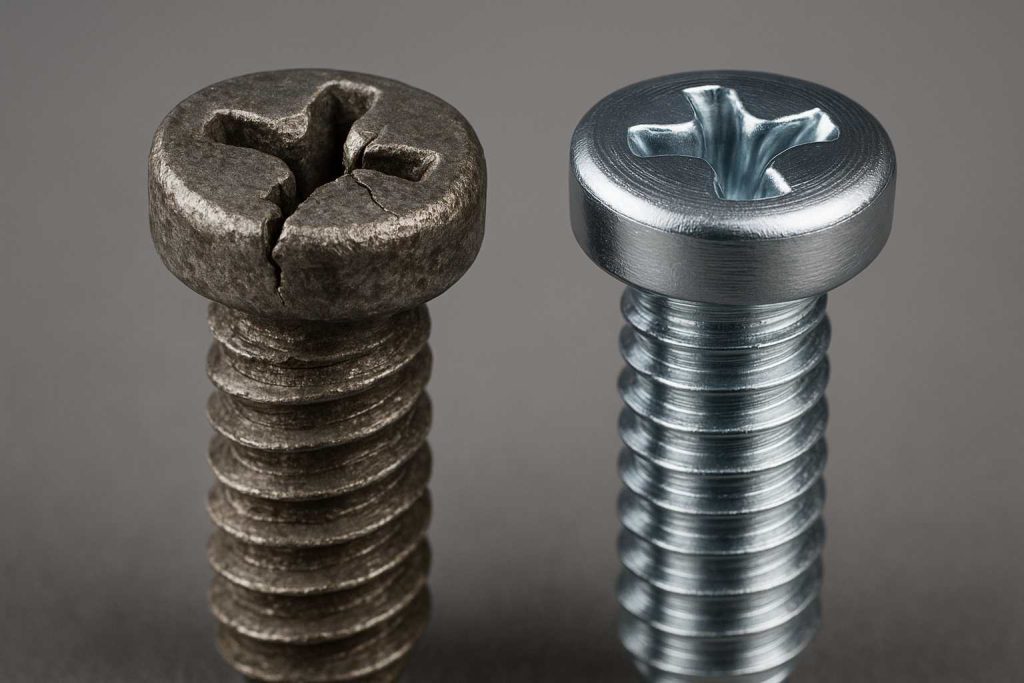

مشکلات رایج در مقاومت خستگی و راهکارها
پیچ و مهرهها در طول استفاده ممکن است دچار مشکلاتی شوند که مقاومت خستگی آنها را کاهش داده و باعث شکست ناگهانی اتصال شوند. شناخت این مشکلات و ارائه راهکارها، برای افزایش طول عمر اتصالات ضروری است.
- ترکخوردگی ناشی از بارگذاری متناوب
مشکل: اعمال بارهای چرخهای باعث ایجاد ترکهای ریز در سطح رزوه میشود که بهمرور گسترش یافته و اتصال را تخریب میکند.
راهکار: استفاده از پیچ با گرید مکانیکی بالاتر و طراحی مناسب طول درگیری رزوه.
- خوردگی و محیط نامناسب
مشکل: رطوبت، مواد شیمیایی و دمای بالا موجب خوردگی میشوند که مقاومت خستگی را کاهش میدهد.
راهکار: استفاده از پیچهای استنلس استیل یا پیچهای با پوششهای مقاوم (گالوانیزه گرم، زینک فلیک، نیکل).
- انتخاب نادرست جنس پیچ
مشکل: استفاده از پیچهای آلومینیومی یا پلیمری در کاربردهای سنگین میتواند باعث شکست سریع در اثر خستگی شود.
راهکار: انتخاب متریال مناسب بر اساس شرایط بارگذاری و محیط.
- کیفیت پایین تولید رزوه
مشکل: رزوههای غیراستاندارد یا دارای نقص سطحی محل شروع ترک خستگی هستند.
راهکار: خرید پیچ و مهره از تولیدکنندگان معتبر و دارای استاندارد ISO یا DIN.
استانداردها و توصیههای طراحی برای افزایش مقاومت خستگی
برای اطمینان از عملکرد پیچ و مهرهها در برابر بارهای چرخهای، رعایت استانداردها و اصول طراحی مهندسی الزامی است.
- استانداردهای معتبر
ASTM E466: روش آزمون مقاومت خستگی در بارگذاری محوری.
ISO 1099: استاندارد بینالمللی برای تست خستگی چرخشی (Rotating Bending).
DIN 50100: استاندارد آلمانی برای تست دوام خستگی مواد.
- توصیههای طراحی مهندسی
افزایش طول درگیری رزوه برای توزیع بهتر بار.
استفاده از رزوههای ریز (Fine Threads) برای مقاومت خستگی بالاتر.
طراحی سطح صیقلی و بدون نقص برای جلوگیری از شروع ترک.
در صورت امکان، استفاده از پوششهای سطحی مقاوم به خستگی مانند نیتراسیون یا شاتپینینگ.
- عملیات حرارتی و پوششدهی
عملیات کوئنچ و تمپر برای افزایش استحکام مکانیکی.
پوششدهی با گالوانیزه گرم یا زینک فلیک برای مقاومت بهتر در برابر خوردگی و خستگی.
نکات کلیدی در انتخاب پیچ و مهره با مقاومت خستگی بالا
برای اینکه اتصالات پیچ و مهرهای بتوانند بارهای چرخهای و شرایط کاری سخت را تحمل کنند، باید هنگام انتخاب و طراحی به چند نکته کلیدی توجه شود:
۱. بررسی شرایط بارگذاری
پیچ و مهره باید متناسب با میزان تنش متناوب و تعداد چرخههای کاری انتخاب شوند.
در کاربردهایی مثل پلها یا خودروها، بارگذاری متناوب بسیار جدیتر از بارگذاری ایستا است.
۲. انتخاب جنس و گرید مناسب
فولاد آلیاژی گرید 8.8، 10.9 یا 12.9 برای بارهای چرخهای سنگین مناسب است.
در محیطهای مرطوب یا خورنده، استفاده از استنلس استیل (A2، A4) توصیه میشود.
۳. طراحی رزوه و طول درگیری
استفاده از رزوههای ریز (Fine Threads) برای توزیع بهتر بار و افزایش مقاومت خستگی.
رعایت حداقل ۱ تا ۱.۵ برابر قطر پیچ برای طول درگیری رزوه.
۴. توجه به شرایط محیطی
در محیطهای دارای ارتعاش شدید یا دماهای بالا، باید پیچ با مقاومت خستگی ویژه انتخاب شود.
استفاده از پوششهای محافظ مانند گالوانیزه گرم، زینک فلیک، نیکل یا نیتراسیون سطحی میتواند عمر مفید اتصال را افزایش دهد.
۵. استفاده از محصولات استاندارد
پیچ و مهرههای بدون گواهی استاندارد (ISO، DIN، ASTM) ریسک بالایی در بارگذاری متناوب دارند.
همیشه از تولیدکنندگان معتبر و دارای تست مقاومت خستگی خرید کنید.
جمعبندی
مقاومت در برابر خستگی یک ویژگی ذاتی ماده نیست، بلکه نتیجه یک طراحی مهندسی هوشمندانه است. برای هر کاربردی که در آن ارتعاش، نوسان بار یا تغییرات دمایی وجود دارد، توجه به عمر خستگی اتصال، بسیار مهمتر از استحکام استاتیکی آن است. با اطمینان از پیشتنیدگی صحیح و کافی و انتخاب پیچهایی با رزوه نورد شده، میتوانید عمر اتصال خود را به طور چشمگیری افزایش داده و از وقوع شکستهای ناگهانی و فاجعهبار جلوگیری کنید.
